SGBH – Bạc Dẫn Hướng Có Vai Lắp Ép (Press-fit Type) Tiêu Chuẩn MISUMI

1. Giới thiệu bạc dẫn hướng SGBH

SGBH là dòng bạc dẫn hướng có vai lắp ép (Head Type Press-fit Guide Bush) theo tiêu chuẩn MISUMI, được sử dụng kết hợp với các loại trụ dẫn hướng nhằm tạo thành hệ thống dẫn hướng chính xác cho khuôn dập, khuôn nhựa và đồ gá cơ khí.

So với bạc dẫn hướng không vai như SGBA, Bạc SGBH được thiết kế thêm vai chặn (Head) ở đầu bạc. Cấu tạo này giúp định vị chính xác vị trí lắp đặt, tăng khả năng chịu lực dọc trục và ngăn bạc bị dịch chuyển trong quá trình khuôn làm việc.

Bạc SGBH được chế tạo từ thép ổ lăn SUJ2 và được nhiệt luyện đạt độ cứng từ HRC 58 trở lên, mang lại khả năng chống mài mòn cao, duy trì độ chính xác lâu dài và phù hợp với các hệ thống khuôn làm việc liên tục. Với thiết kế lắp ép, bạc SGBH được sử dụng rộng rãi trong khuôn dập kim loại, khuôn ép nhựa, jig định vị và nhiều thiết bị cơ khí chính xác yêu cầu độ ổn định cao.

Cấu tạo của bạc dẫn hướng SGBH

Bạc SGBH có kết cấu đơn giản nhưng được gia công với độ chính xác cao nhằm đảm bảo khả năng dẫn hướng ổn định và tuổi thọ lâu dài.

a. Thân bạc dẫn

Thân bạc được chế tạo từ thép SUJ2 có độ cứng cao sau khi nhiệt luyện. Đường kính ngoài được gia công theo dung sai lắp ép giúp bạc được cố định chắc chắn trong tấm khuôn.

b. Vai định vị (Head)

Điểm khác biệt lớn nhất của SGBH là phần vai ở đầu bạc.

Vai có tác dụng:

• Định vị chính xác chiều sâu lắp đặt.
• Chống bạc dịch chuyển theo phương dọc trục.
• Tăng độ cứng cho cụm dẫn hướng.
• Phân bố lực tốt hơn khi khuôn làm việc.

Đây là lý do SGBH thường được lựa chọn trong các khuôn chịu tải lớn hoặc làm việc với chu kỳ cao.

c. Lỗ dẫn hướng

Lỗ trong được mài chính xác nhằm tạo khe hở phù hợp với trụ dẫn hướng.

• Trụ dẫn di chuyển nhẹ nhàng.
• Giảm rung động.
• Hạn chế sai lệch giữa hai nửa khuôn.
• Đảm bảo độ đồng tâm khi đóng mở khuôn.

d. Mép vát

Miệng bạc được vát mép để hỗ trợ quá trình lắp ráp và giúp trụ dẫn đi vào bạc dễ dàng hơn, đồng thời hạn chế va đập làm hỏng bề mặt.

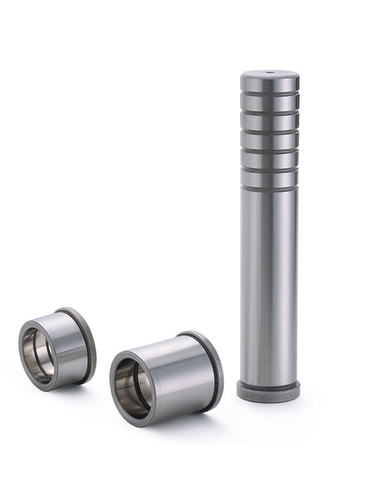

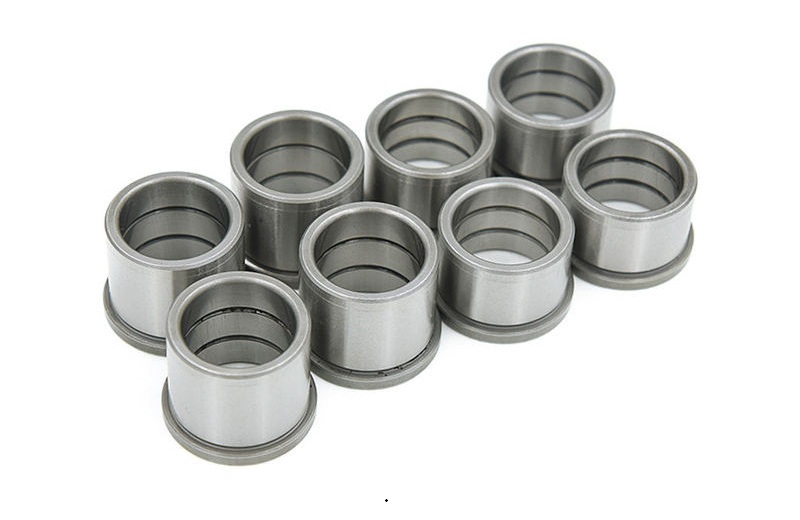

Bạc vai SGBH

2. Thông số kỹ thuật bạc dẫn hướng SGBH

Thông số	Giá trị
Model	SGBH
Tiêu chuẩn	MISUMI
Loại sản phẩm	Bạc dẫn hướng có vai lắp ép (Head Type Press-fit Bush)
Kiểu lắp	Press-fit
Kiểu kết cấu	Có vai định vị
Vật liệu	SUJ2
Độ cứng	HRC 58 trở lên
Dung sai ngoài	m5
Dung sai lỗ trong	Theo tiêu chuẩn MISUMI
Ứng dụng	Khuôn dập, khuôn nhựa, đồ gá

Kích thước tiêu chuẩn

Bạc Dẫn Hướng SGBH8

Bạc Dẫn Hướng SGBH10

Bạc Dẫn Hướng SGBH13

Bạc Dẫn Hướng SGBH20

.........

=> Việc lựa chọn kích thước cần phù hợp với đường kính trụ dẫn hướng và chiều sâu lắp đặt của bộ khuôn.

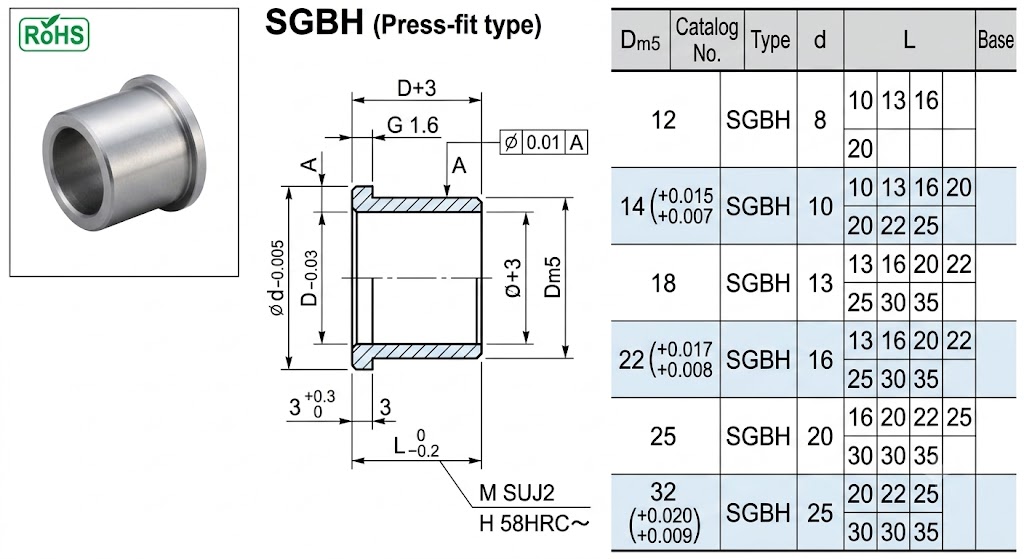

Thông số kỹ thuật bạc SGBH

3. Ưu điểm của bạc dẫn hướng SGBH

Định vị chắc chắn

Phần vai giúp bạc được cố định chính xác trên bề mặt tấm khuôn, hạn chế hiện tượng dịch chuyển khi chịu tải trọng lớn.

Độ chính xác cao

Được gia công theo tiêu chuẩn MISUMI với dung sai nghiêm ngặt, SGBH giúp duy trì độ đồng tâm giữa bạc dẫn và trụ dẫn trong suốt quá trình làm việc.

Chống mài mòn hiệu quả

Vật liệu SUJ2 sau nhiệt luyện có khả năng chống mài mòn rất tốt, đáp ứng các ứng dụng làm việc liên tục với tần suất cao.

Lắp đặt dễ dàng

Kiểu lắp ép kết hợp với vai định vị giúp việc lắp đặt nhanh chóng và đảm bảo đúng vị trí thiết kế.

Tuổi thọ cao

Nhờ khả năng chịu mài mòn và kết cấu ổn định, bạc SGBH giúp kéo dài tuổi thọ của hệ thống dẫn hướng và giảm chi phí bảo trì khuôn.

Tương thích với nhiều loại trụ dẫn hướng

Bạc SGBH có thể kết hợp với nhiều dòng trụ dẫn hướng tiêu chuẩn MISUMI như:  EGH, SGPN SGPR , SGON , SGOR

-> Việc lựa chọn đúng kích thước giúp đảm bảo độ đồng tâm và tăng tuổi thọ của toàn bộ hệ thống dẫn hướng.

4. Mua bạc dẫn hướng SGBH chính hãng ở đâu?

Nếu bạn đang tìm kiếm bạc dẫn hướng SGBH theo tiêu chuẩn MISUMI với chất lượng ổn định, kích thước đa dạng và giao hàng nhanh, Sun Việt là đơn vị cung cấp đáng tin cậy cho các doanh nghiệp sản xuất khuôn mẫu và cơ khí chính xác trên toàn quốc.

Chúng tôi cung cấp đầy đủ các model SGBH với nhiều đường kính và chiều dài tiêu chuẩn, đáp ứng nhu cầu của khuôn dập, khuôn nhựa, đồ gá và các hệ thống dẫn hướng cơ khí.

Lý do nên chọn Sun Việt

- Cung cấp bạc dẫn hướng SGBH theo tiêu chuẩn MISUMI.

- Đầy đủ kích thước phổ biến, đáp ứng nhanh nhu cầu sản xuất.

- Hỗ trợ tư vấn lựa chọn đúng model theo bản vẽ hoặc kích thước trụ dẫn.

- Hỗ trợ đối chiếu mã tương đương với nhiều thương hiệu quốc tế.

- Sản phẩm chất lượng ổn định, độ chính xác cao.

- Giao hàng nhanh trên toàn quốc.

- Đội ngũ kỹ thuật hỗ trợ trước và sau bán hàng.
