Bạc Dẫn Hướng Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Trong Khuôn Mẫu

Trong khuôn ép nhựa, hệ thống dẫn hướng đóng vai trò quan trọng giúp khuôn đóng mở chính xác và ổn định trong suốt quá trình sản xuất. Bên cạnh trục dẫn hướng, bạc dẫn hướng khuôn nhựa là linh kiện không thể thiếu, giúp giảm ma sát, chống mài mòn và duy trì độ đồng tâm giữa hai nửa khuôn.

Tại Linhkienkhuon247, chúng tôi cung cấp đa dạng các loại bạc dẫn hướng khuôn nhựa tiêu chuẩn, phù hợp với nhiều dòng trục dẫn hướng và kết cấu khuôn khác nhau.

1. Bạc Dẫn Hướng Là Gì?

Bạc dẫn hướng (Guide Bush hoặc Guide Bushing) là linh kiện tiêu chuẩn được sử dụng kết hợp với trục dẫn hướng để tạo thành hệ thống dẫn hướng trong khuôn ép nhựa, khuôn dập và các loại đồ gá cơ khí. Bạc dẫn hướng có nhiệm vụ giảm ma sát, giữ chuyển động ổn định và đảm bảo hai nửa khuôn luôn đóng mở chính xác.

Bạc dẫn hướng tiêu chuẩn thường gồm:

• Thân bạc: Gia công chính xác với độ đồng tâm cao.
• Lỗ dẫn hướng: Mài bóng để giảm ma sát với trục.
• Vai bạc (nếu có): Giúp định vị khi lắp vào tấm khuôn.
• Rãnh chứa dầu hoặc mỡ (ở một số loại): Hỗ trợ bôi trơn trong quá trình làm việc.

=> Độ chính xác của bạc dẫn hướng ảnh hưởng trực tiếp đến độ chính xác khi đóng mở khuôn.

Các Loại Bạc Dẫn Hướng Phổ Biến.

• Bạc Dẫn Hướng Thẳng

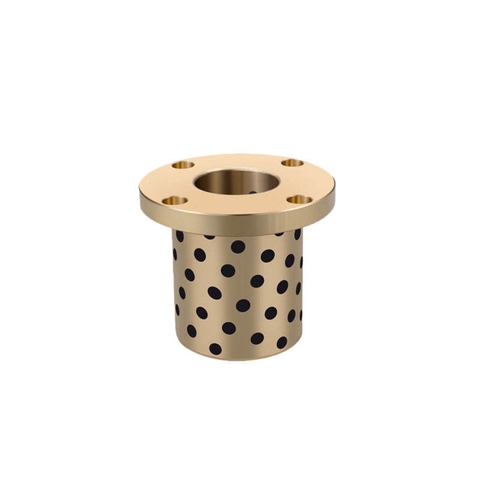

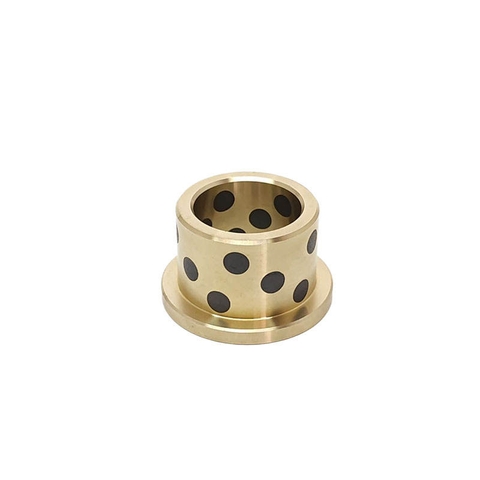

• Bạc Dẫn Hướng Có Vai

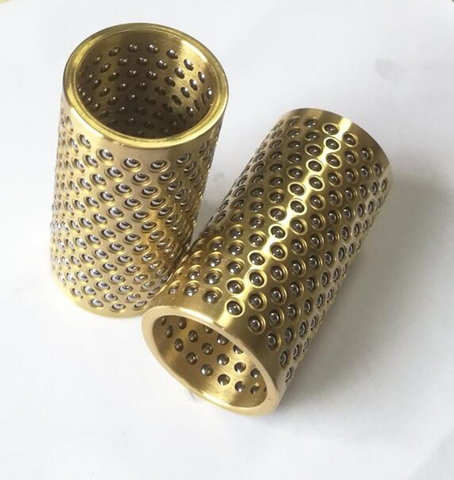

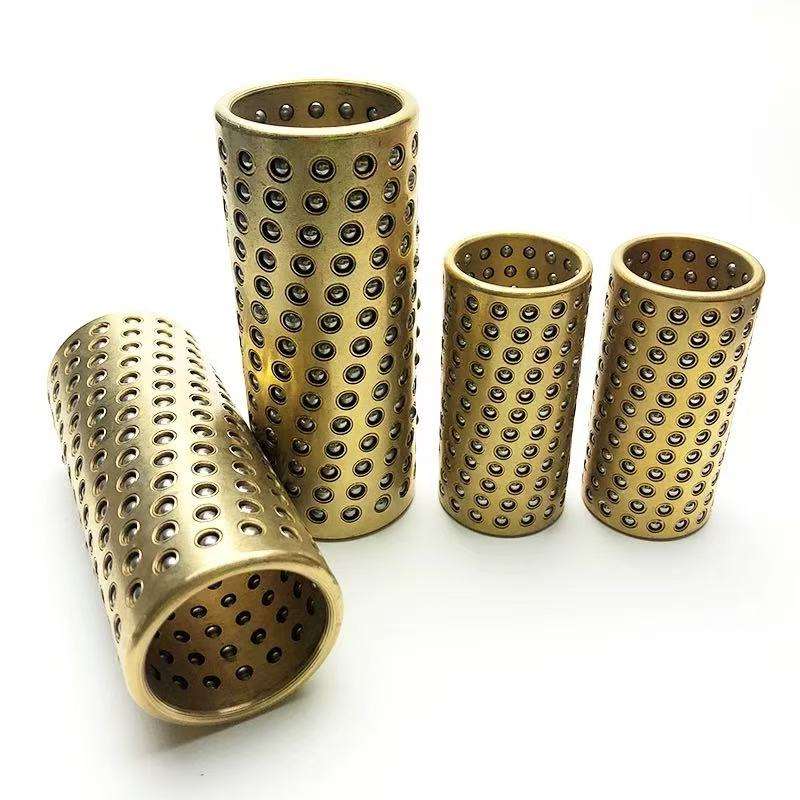

• Bạc Dẫn Hướng Bi

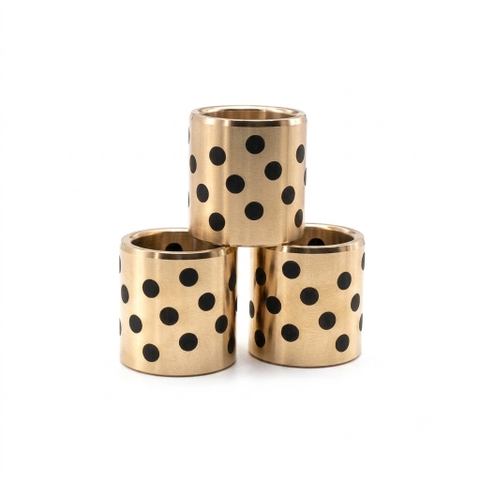

• Bạc Dẫn Hướng Đồng Graphite

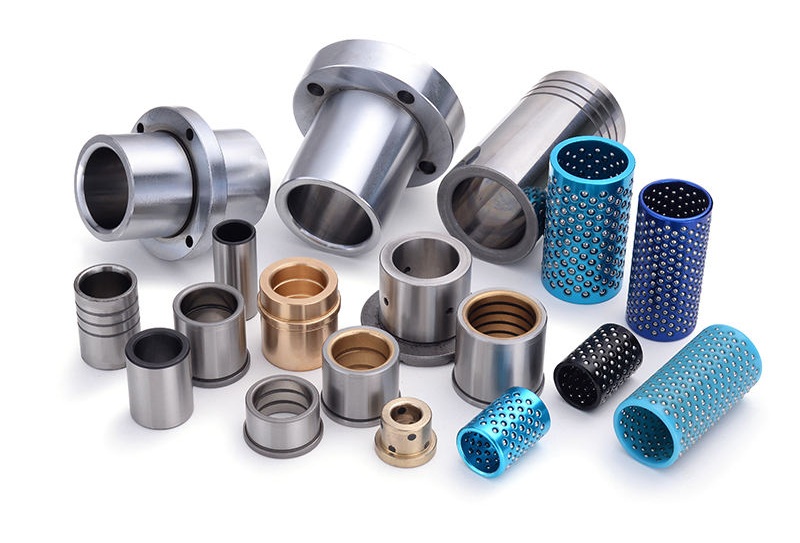

Bạc dẫn hướng

2. Vật liệu chế tạo bạc dẫn hướng

Tùy theo yêu cầu làm việc, bạc dẫn hướng được sản xuất từ nhiều loại vật liệu khác nhau, phù hợp cho nhiều nhà máy.

=> Bề mặt làm việc thường được xử lý nhiệt để đạt độ cứng từ 58 đến 62 HRC.

3. Bạc dẫn hướng và trục dẫn hướng

Hai linh kiện này luôn hoạt động cùng nhau tạo nên bộ dẫn hướng hoàn chỉnh, giúp hệ thống làm việc ổn định và lâu dài.

=> Việc lựa chọn đúng cặp bạc và trục theo cùng tiêu chuẩn giúp hệ thống dẫn hướng hoạt động ổn định và chính xác hơn.

=> Xem thêm: trục dẫn hướng là gi?

4. Vai trò của bạc dẫn hướng trong khuôn mẫu

Bạc dẫn hướng đảm nhận nhiều chức năng quan trọng như:

• Dẫn hướng chính xác khi khuôn đóng mở.
• Giảm ma sát giữa bạc và trụ dẫn hướng.
• Hạn chế lệch tâm giữa hai nửa khuôn.
• Bảo vệ trục dẫn hướng khỏi mài mòn.
• Giảm rung động trong quá trình sản xuất.
• Tăng tuổi thọ của khuôn.
• Đảm bảo chất lượng sản phẩm ổn định.

=> Đối với khuôn hoạt động với tần suất cao, việc sử dụng bạc dẫn hướng chất lượng tốt giúp giảm đáng kể chi phí bảo trì và thay thế.

5. Ứng dụng của bạc dẫn hướng

Trong khuôn ép nhựa

• • Dẫn hướng khuôn.
  • Giảm mài mòn.
  • Bảo vệ lõi khuôn.

Trong khuôn dập

• • Dẫn hướng chày và cối.
  • Đảm bảo độ đồng tâm.
  • Tăng tuổi thọ khuôn.

Trong cơ khí chính xác

• • Máy CNC.
  • Đồ gá.
  • Thiết bị tự động hóa.
  • Hệ thống trượt.

 6. Cách bảo dưỡng bạc dẫn hướng

Để tăng tuổi thọ của hệ thống dẫn hướng: các nhà máy phải có lịch bảo dưỡng định kỳ, theo dõi và xử lý kịp thời..

• Bôi trơn định kỳ bằng dầu hoặc mỡ chuyên dụng.
• Vệ sinh bụi bẩn và mạt kim loại.
• Kiểm tra khe hở giữa bạc và trục.
• Thay bạc khi xuất hiện mài mòn hoặc xước sâu.
• Không vận hành khuôn khi hệ thống dẫn hướng bị khô dầu.

7. Câu hỏi thường gặp (FAQ)

Bạc dẫn hướng có tác dụng gì?

Bạc dẫn hướng giúp dẫn hướng trục dẫn hướng, giảm ma sát và đảm bảo khuôn đóng mở chính xác, ổn định.

Khi nào cần thay bạc dẫn hướng?

Nên thay khi bạc bị mòn, xước hoặc khe hở với trục dẫn hướng vượt quá giới hạn cho phép, làm giảm độ chính xác của khuôn.

Bạc dẫn hướng có cần bôi trơn không?

Có. Đối với bạc dẫn hướng thông thường, cần bôi trơn định kỳ để giảm ma sát và kéo dài tuổi thọ. Riêng bạc tự bôi trơn có thể giảm hoặc không cần bổ sung chất bôi trơn trong một số điều kiện làm việc.

Có thể thay riêng bạc dẫn hướng mà không thay trục không?

Có thể, nếu trục dẫn hướng vẫn còn đạt tiêu chuẩn về kích thước và bề mặt. Tuy nhiên, khi cả hai chi tiết đều bị mòn, nên thay đồng bộ để đảm bảo hiệu quả vận hành.
