SGBT – Bạc Dẫn Hướng Có Vai Lắp Bằng Keo Loctite Tiêu Chuẩn MISUMI
1. Giới thiệu bạc dẫn hướng SGBT
Bạc SGBT là dòng bạc dẫn hướng có vai lắp bằng keo (Head Type Loctite Adhesive Guide Bush) theo tiêu chuẩn MISUMI, bạc SGBT được chế tạo từ thép SUJ2, nhiệt luyện đạt độ cứng HRC 58 trở lên, đảm bảo khả năng chống mài mòn, chịu tải và tuổi thọ cao, sử dụng trong các hệ thống dẫn hướng của khuôn dập, khuôn nhựa và đồ gá cơ khí chính xác.
Khác với dòng SGBH sử dụng phương pháp lắp ép (Press-fit), bạc SGBT được thiết kế để lắp bằng keo khóa lắp ghép Loctite. Phương pháp này giúp giảm ứng suất lên thân khuôn trong quá trình lắp đặt, hạn chế biến dạng lỗ lắp và duy trì độ đồng tâm giữa bạc dẫn hướng và trụ dẫn.
SGBT còn được thiết kế thêm vai định vị (Head), giúp xác định chính xác chiều sâu lắp đặt và chống dịch chuyển theo phương dọc trục. Đây là lựa chọn phù hợp cho các bộ khuôn yêu cầu độ chính xác cao và làm việc liên tục.
Cấu tạo của bạc dẫn hướng SGBT
a. Thân bạc dẫn
Thân bạc được chế tạo từ thép SUJ2 có độ cứng cao sau nhiệt luyện. Bề mặt ngoài được gia công theo dung sai phù hợp với phương pháp lắp bằng keo Loctite.
b. Vai định vị (Head)
Vai định vị được gia công liền với thân bạc, giúp:
- Định vị chính xác vị trí lắp.
- Chống dịch chuyển theo phương dọc trục.
- Tăng độ ổn định của hệ thống dẫn hướng.
- Phân bố tải trọng đều lên bề mặt tấm khuôn.
c. Lỗ dẫn hướng
Lỗ trong được mài chính xác theo tiêu chuẩn MISUMI nhằm đảm bảo độ đồng tâm giữa bạc dẫn và trụ dẫn, giúp chuyển động êm và giảm mài mòn.
d. Rãnh chứa dầu
Bên trong bạc được gia công các rãnh chứa dầu nhằm:
- Giữ dầu bôi trơn.
- Phân phối dầu đều trên bề mặt làm việc.
- Giảm ma sát.
- Tăng tuổi thọ của trụ dẫn và bạc dẫn.
e. Kiểu lắp bằng keo Loctite
Bạc SGBT được cố định vào thân khuôn bằng keo khóa lắp ghép thay vì lắp ép.
Phương pháp này mang lại nhiều ưu điểm:
- Giảm ứng suất lên thân khuôn.
- Không làm biến dạng bạc dẫn.
- Duy trì độ chính xác sau lắp ráp.
- Phù hợp với khuôn có thành mỏng hoặc yêu cầu độ đồng tâm cao.

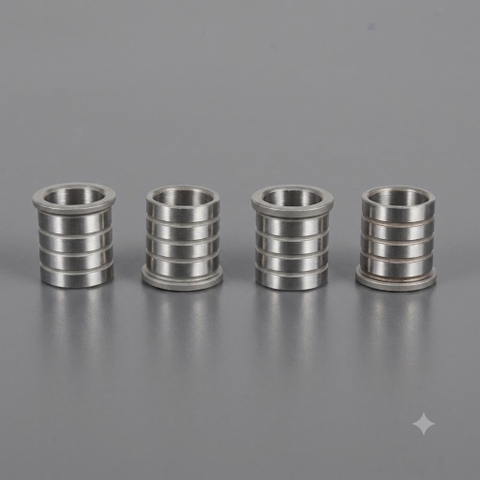

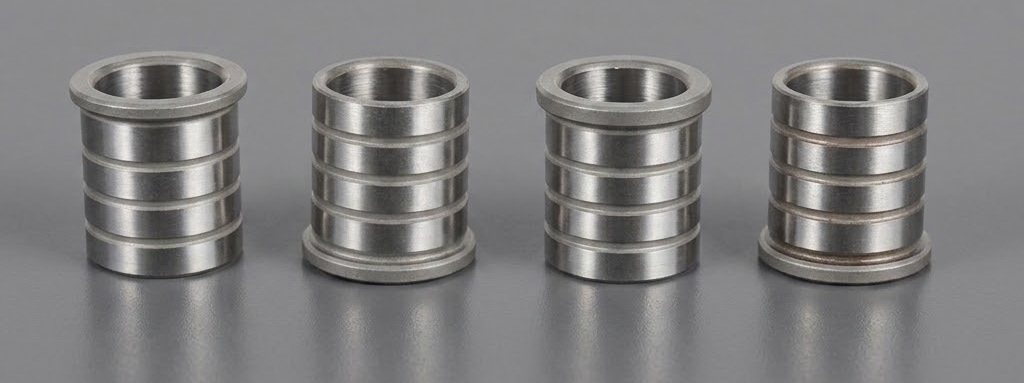

Bạc dẫn hướng SGBT
2. Thông số kỹ thuật bạc dẫn hướng SGBT
| Thông số | Giá trị |
|---|---|
| Model | SGBT |
| Tiêu chuẩn | MISUMI |
| Loại sản phẩm | Bạc dẫn hướng có vai lắp bằng keo (Head Type Loctite Bush) |
| Kiểu lắp | Loctite Adhesive Type |
| Kiểu kết cấu | Có vai định vị |
| Vật liệu | SUJ2 |
| Độ cứng | HRC 58 trở lên |
| Rãnh bôi trơn | Có |
| Ứng dụng | Khuôn dập, khuôn nhựa, đồ gá cơ khí |

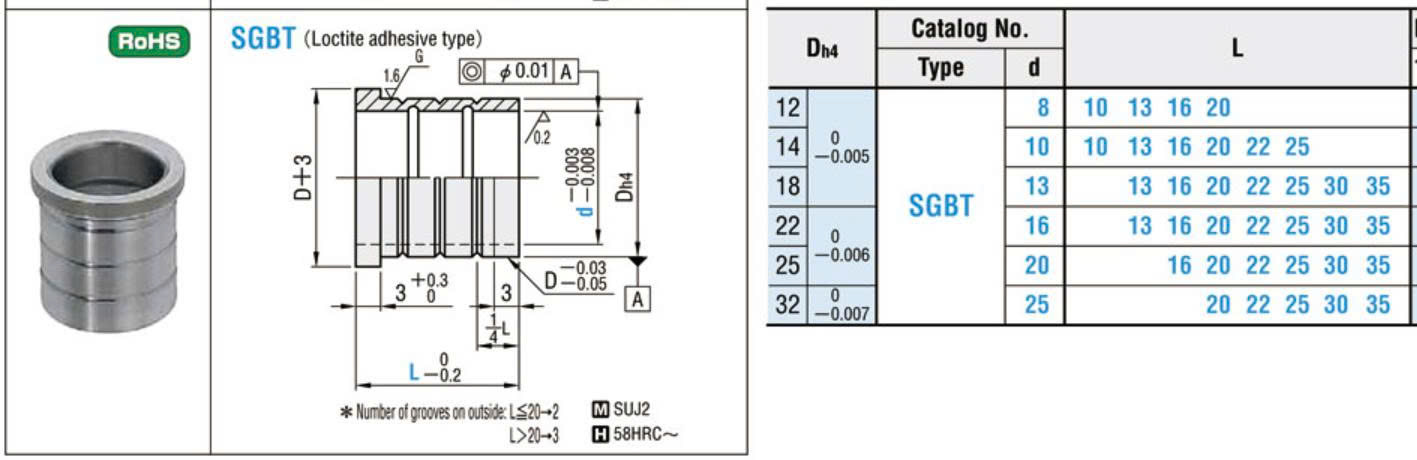

Kích thước tiêu chuẩn
...............................................................
3. Ưu điểm của bạc dẫn hướng SGBT
Định vị chính xác: Vai định vị giúp bạc được lắp đúng chiều sâu thiết kế, tăng độ ổn định và hạn chế sai lệch khi khuôn làm việc.
Lắp đặt không gây biến dạng: Kiểu lắp bằng keo Loctite giúp giảm lực tác động lên thân khuôn, đặc biệt phù hợp với các chi tiết có thành mỏng hoặc yêu cầu độ chính xác cao.
Khả năng bôi trơn tốt: Rãnh chứa dầu giúp duy trì lớp dầu bôi trơn giữa trụ dẫn và bạc dẫn, giảm ma sát và hạn chế mài mòn.
Chống mài mòn cao: Thép SUJ2 nhiệt luyện HRC 58+ mang lại khả năng chống mài mòn và tuổi thọ cao trong điều kiện làm việc liên tục.
Dễ bảo trì và thay thế: Khi bạc dẫn bị mòn, có thể tháo bỏ và thay thế bằng bạc mới mà không ảnh hưởng đến kết cấu của bộ khuôn.
4. Câu hỏi thường gặp (FAQ)
-> Bạc SGBT là loại bạc dẫn hướng gì?
Bạc SGBT là bạc dẫn hướng có vai, sử dụng phương pháp lắp bằng keo Loctite theo tiêu chuẩn MISUMI.
->Bạc SGBT khác SGBH như thế nào?
Cả hai đều là bạc dẫn hướng có vai, tuy nhiên SGBH lắp bằng phương pháp ép (Press-fit), còn SGBT sử dụng keo khóa lắp ghép Loctite.
->Bạc SGBT được làm từ vật liệu gì?
Theo catalog MISUMI, bạc SGBT được chế tạo từ thép SUJ2 và nhiệt luyện đạt độ cứng từ HRC 58 trở lên.
-> Khi nào nên sử dụng SGBT?
Bạc SGBT phù hợp với các bộ khuôn yêu cầu độ chính xác cao, cần vai định vị và muốn hạn chế biến dạng khi lắp bạc dẫn hướng.
-> SGBT có cần bôi trơn không?
Nên bôi trơn định kỳ để duy trì lớp dầu giữa trụ dẫn và bạc dẫn, giúp giảm ma sát và kéo dài tuổi thọ của hệ thống dẫn hướng.
6. Mua bạc dẫn hướng SGBT chính hãng ở đâu?
Sun Việt cung cấp đầy đủ các model SGBT theo tiêu chuẩn MISUMI với nhiều kích thước khác nhau, đáp ứng nhu cầu của ngành khuôn mẫu và cơ khí chính xác.
👉 Tư vấn lựa chọn đúng model theo bản vẽ kỹ thuật.
👉 Hỗ trợ đối chiếu mã MISUMI và các thương hiệu tương đương.
👉 Cung cấp sản phẩm chất lượng ổn định.
👉 Giao hàng nhanh trên toàn quốc.
👉 Hỗ trợ kỹ thuật trước và sau bán hàng.
=> Chỉ cần cung cấp kích thước trụ dẫn, đường kính bạc hoặc bản vẽ kỹ thuật, đội ngũ kỹ thuật của Sun Việt sẽ hỗ trợ lựa chọn đúng model SGBT phù hợp với hệ thống khuôn của bạn.
