Lò Xo Khuôn Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Trong Ngành Khuôn Mẫu

Trong ngành khuôn mẫu và dập kim loại, lò xo khuôn là một trong những linh kiện quan trọng nhưng thường ít được chú ý. Mặc dù có kích thước nhỏ so với toàn bộ bộ khuôn, lò xo khuôn lại đóng vai trò quyết định đến khả năng hồi vị, độ ổn định và tuổi thọ của hệ thống.

Một bộ khuôn có thể được đầu tư hàng trăm triệu đồng với các chi tiết gia công chính xác cao. Tuy nhiên, nếu lựa chọn sai lò xo hoặc sử dụng lò xo không phù hợp, hiệu quả vận hành của toàn bộ hệ thống có thể bị ảnh hưởng đáng kể.

1. Lò Xo Khuôn Là Gì?

 Lò xo khuôn (Die Spring) là loại lò xo chịu tải trọng  và lực nén cao, được thiết kế chuyên dụng cho các bộ khuôn dập, khuôn ép và hệ thống cơ khí có chu kỳ làm việc liên tục.

Khác với lò xo thông thường, lò xo khuôn được chế tạo để:

• Chịu lực nén lớn.
• Hoạt động với tần suất cao.
• Duy trì lực đàn hồi ổn định.
• Có tuổi thọ dài trong môi trường công nghiệp.

2. Cấu Tạo và  Phân Loại Lò Xo Khuôn Theo Cấp Tải

2.1. Cấu Tạo: Lò xo khuôn có thiết kế khá đơn giản, được sản xuất theo tiêu chuẩn nghiêm ngặt và mỗi cấp tải được quy định bằng một màu sắc khác nhau giúp kỹ sư dễ dàng nhận biết trong quá trình lắp ráp và bảo trì.

• • Thân Lò Xo: Được cuốn từ thép lò xo hợp kim chất lượng cao => Đây là bộ phận trực tiếp chịu tải trọng nén.

• • Hai Đầu Mài Phẳng: Hai đầu lò xo thường được gia công phẳng để:
    • Lắp đặt ổn định.
    • Phân bố lực đều hơn.
    • Giảm lệch tâm khi vận hành.

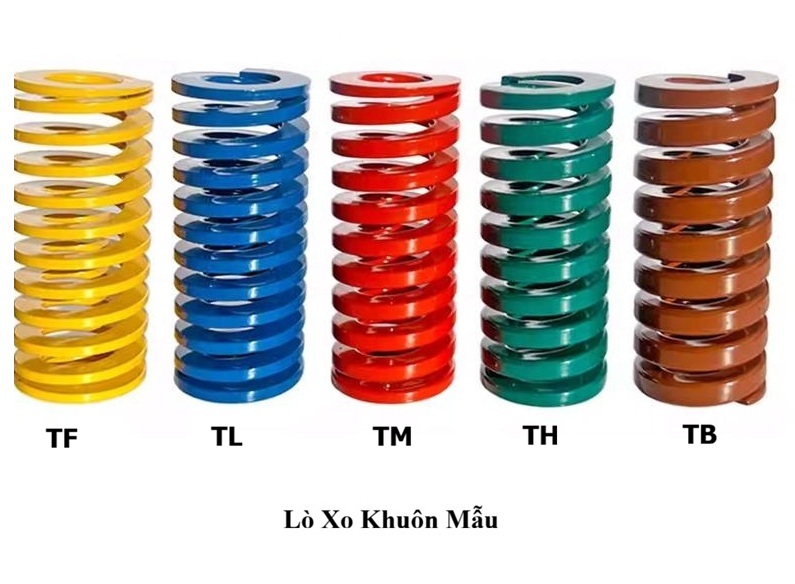

2.2. Phân Loại: Theo tiêu chuẩn phổ biến hiện nay, lò xo khuôn được chia thành 5 nhóm tải trọng.

• • Tải Siêu  Nhẹ (Màu Vàng) -TF : Lực đàn hồi thấp, hành trình làm việc dài..=> Có thể nén tới 50% tổng chiều dài.
  • Tải Nhẹ  (Màu Xanh Dương) - TL : Cân bằng giữa lực đàn hồi và hành trình => Có thể nén tới 40% tổng chiều dài
  • Tải Trung Bình  (Màu Đỏ) - TM : Chịu tải tốt hơn, lực đàn hồi cao hơn TL.. => Có thể nén tới 32% tổng chiều dài
  • Tải Nặng (Màu Xanh Đậm) - TH: Độ cứng cao, chịu tải lớn... => Có thể nén tới 24% tổng chiều dài.
  • Tải Siêu Nặng (Màu Nâu) - TB:  Lực đàn hồi rất lớn, khả năng chịu tải cao nhất. => Có thể nén tới 20% tổng chiều dài.

= > (Lưu ý: Ký hiệu màu có thể khác nhau tùy theo nhà sản xuất)

3. Vai Trò Và Ứng Dụng Của Lò Xo Khuôn Trong Hệ Thống Khuôn Mẫu.

3.1. Vai trò

 Lò xo khuôn không đơn thuần chỉ tạo ra lực đàn hồi, chúng còn đảm nhận nhiều nhiệm vụ quan trọng như:

• Hồi Vị Stripper: Sau mỗi chu kỳ dập, lò xo giúp tấm stripper trở về vị trí ban đầu.
• Giữ Phôi: Một số hệ thống sử dụng lò xo để tạo lực giữ phôi trong quá trình gia công.
• Hấp Thụ Dao Động: Giúp giảm va đập và rung động trong quá trình làm việc.
• Duy Trì Độ Ổn Định: Đảm bảo các cơ cấu trong bộ khuôn hoạt động đồng đều qua hàng nghìn chu kỳ.

3.2. Ứng Dụng

• Khuôn Dập Liên Hoàn

Tạo lực hồi vị cho stripper và các cơ cấu chuyển động.

• Khuôn Ô Tô

Đảm bảo độ ổn định trong sản xuất hàng loạt.

• Khuôn Dập Kim Loại Tấm

Phù hợp với tải trọng lớn và chu kỳ làm việc cao.

• Khuôn Ép Nhựa

Hỗ trợ cơ cấu đẩy sản phẩm.

• Thiết Bị Tự Động Hóa

Ứng dụng trong các cơ cấu hồi vị và ép giữ.

4. Những Sai Lầm Thường Gặp Khi Chọn Lò Xo Khuôn

• Chọn Theo Giá: Lò xo rẻ hơn chưa chắc giúp tiết kiệm chi phí vận hành.
• Chọn Theo Kích Thước: Cùng kích thước nhưng cấp tải có thể hoàn toàn khác nhau.
• Không Kiểm Tra Hành Trình: Đây là nguyên nhân phổ biến gây gãy hoặc giảm tuổi thọ lò xo.
• Bỏ Qua Chu Kỳ Làm Việc: Chu kỳ sản xuất càng cao thì yêu cầu về lò xo càng khắt khe.

5. Kết Luận

Lò xo khuôn là linh kiện không thể thiếu trong ngành khuôn mẫu hiện đại. Việc lựa chọn đúng loại lò xo không chỉ giúp hệ thống hoạt động ổn định mà còn góp phần kéo dài tuổi thọ khuôn, giảm chi phí bảo trì và nâng cao hiệu quả sản xuất.

Từ các dòng tải nhẹ TF đến dòng siêu nặng TB, mỗi loại lò xo đều được thiết kế cho những điều kiện làm việc riêng biệt. Hiểu rõ cấu tạo, đặc điểm và ứng dụng của từng dòng sẽ giúp doanh nghiệp lựa chọn giải pháp phù hợp nhất cho hệ thống của mình.
