Cuống Phun Nhựa | Sprue Bushing Khuôn Ép Nhựa Chính Xác
1. Cuống phun nhựa là gì?

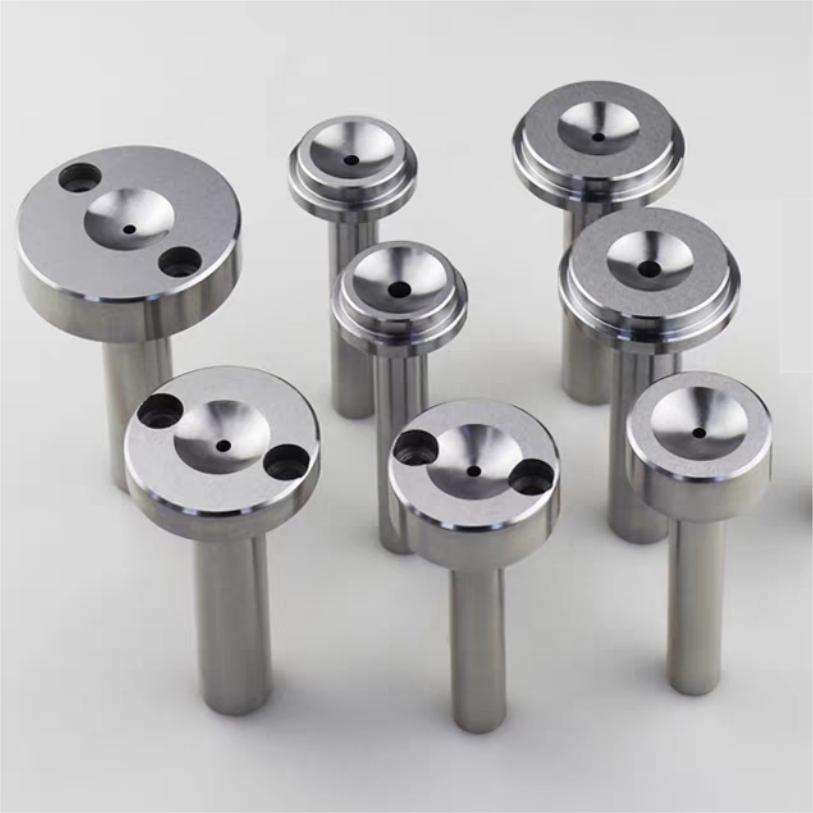

Cuống phun nhựa hay Sprue Bushing là linh kiện quan trọng trong hệ thống dẫn nhựa của khuôn ép nhựa. Bộ phận này có nhiệm vụ tiếp nhận nhựa nóng chảy từ vòi phun của máy ép và dẫn dòng nhựa vào runner trước khi đi đến lòng khuôn. Một cuống phun có độ chính xác và chất lượng tốt giúp dòng nhựa ổn định, hạn chế rò rỉ và nâng cao hiệu quả của quá trình ép phun.
Cuống phun khuôn nhựa thường được chế tạo từ các loại thép có khả năng chịu nhiệt và chống mài mòn như SKD61, phù hợp với môi trường nhiệt độ và áp suất cao. Tùy thiết kế khuôn, sản phẩm có nhiều dạng như cuống phun thẳng, cuống phun bắt bu lông và cuống phun có bộ chống dây nhựa.
Cuống phun nhựa (Sprue Bushing) là chi tiết nằm tại vị trí tiếp xúc giữa vòi phun của máy ép và khuôn. Phần đầu cuống phun được thiết kế phù hợp với bán kính đầu vòi phun, trong khi bên trong có lỗ dẫn nhựa dạng côn để đưa nhựa nóng chảy vào hệ thống runner.
Độ chính xác của cuống phun ảnh hưởng trực tiếp đến khả năng truyền nhựa, độ kín giữa vòi phun và khuôn cũng như chất lượng sản phẩm ép.
Cấu tạo của Cuống phun khuôn nhựa
- Đầu tiếp xúc vòi phun: tạo bề mặt tiếp xúc chính xác với nozzle của máy ép.
- Đường dẫn nhựa: có dạng côn để hỗ trợ dòng nhựa nóng chảy đi vào runner.
- Thân cuống phun: được gia công chính xác và lắp vào tấm khuôn.
- Mặt bích: giúp định vị và cố định cuống phun.
- Lỗ bắt vít: có ở một số dòng cuống phun, giúp cố định chắc chắn vào khuôn.
2. Thông số cần quan tâm khi chọn Cuống phun nhựa
| Thông số | Ý nghĩa |
|---|---|
| Vật liệu | Thường sử dụng thép khuôn chịu nhiệt như SKD61 |
| Độ cứng | Ảnh hưởng đến khả năng chống mài mòn và biến dạng |
| Đường kính đầu phun | Phải phù hợp với vòi phun máy ép |
| SR | Bán kính đầu cuống phun, cần tương thích với nozzle |
| Góc côn | Ảnh hưởng đến khả năng tháo cuống nhựa sau ép |
| Chiều dài L | Lựa chọn theo chiều dày và kết cấu tấm khuôn |
| Kiểu cố định | Straight Type, Bolt Fixing Type hoặc dạng chuyên dụng |
3. Ưu điểm của Cuống phun nhựa chất lượng cao
- Chịu nhiệt và áp suất tốt trong quá trình ép phun.
- Khả năng chống mài mòn cao khi làm việc liên tục.
- Đảm bảo độ đồng tâm giữa vòi phun và hệ thống runner.
- Hạn chế rò rỉ nhựa tại vị trí tiếp xúc với nozzle.
- Hỗ trợ dòng nhựa điền đầy ổn định.
- Dễ dàng thay thế và bảo trì khi cần thiết.
4. Phân loại Cuống phun khuôn ép nhựa
Cuống phun thẳng
Cuống phun dạng thẳng có kết cấu đơn giản, thường được sử dụng trong các thiết kế khuôn tiêu chuẩn. Đây là lựa chọn phổ biến cho các bộ khuôn cần giải pháp dẫn nhựa đơn giản và dễ thay thế.

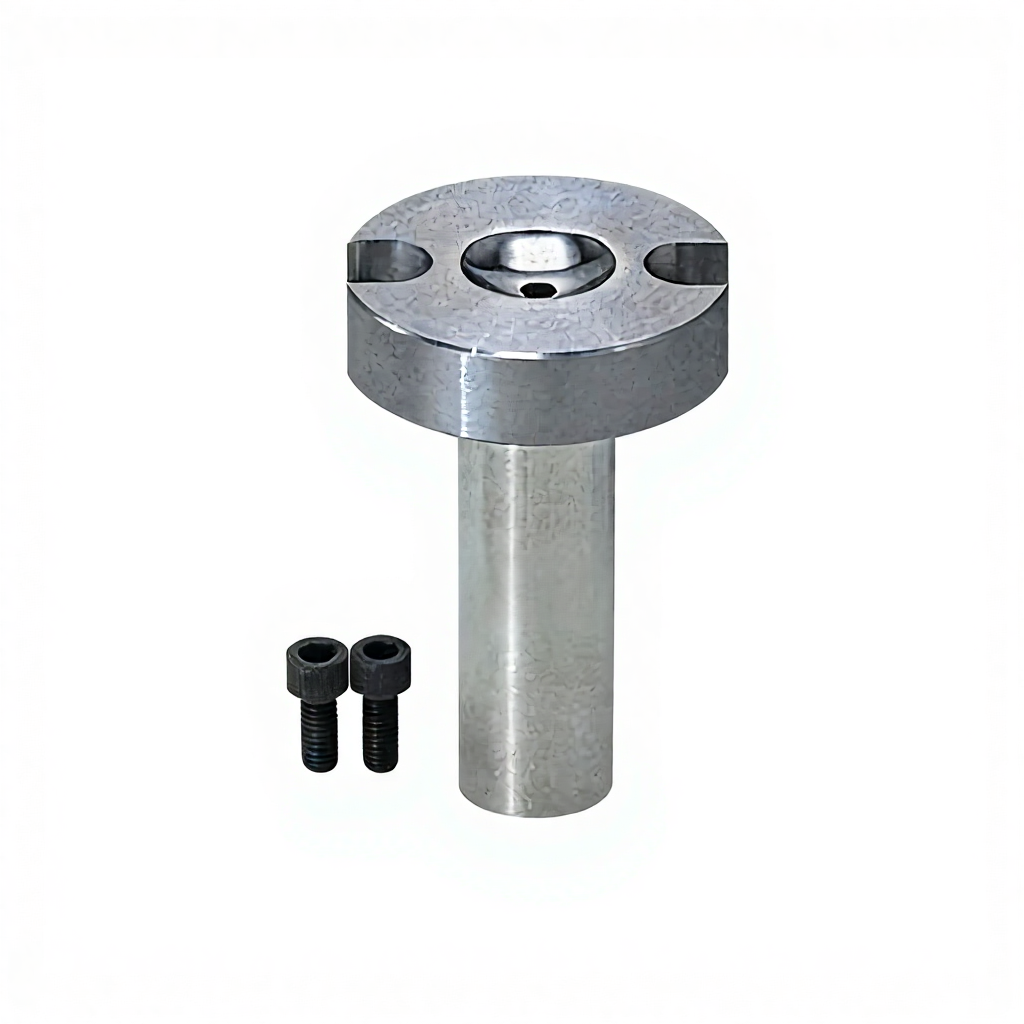

Cuống phun bắt bu lông
Loại cuống phun này được cố định chắc chắn bằng bu lông, phù hợp với các thiết kế khuôn yêu cầu khả năng định vị và giữ cuống phun ổn định trong quá trình vận hành.
Cuống phun có bộ chống dây nhựa
Một số dòng Sprue Bushing được tích hợp kết cấu giúp hạn chế hiện tượng dây nhựa bám theo cuống khi khuôn mở, hỗ trợ cải thiện chu kỳ ép và giảm công đoạn vệ sinh.
Cách chọn Cuống phun nhựa phù hợp
Khi lựa chọn cuống phun khuôn nhựa, cần kiểm tra bán kính đầu vòi phun của máy ép, đường kính lỗ dẫn nhựa, chiều dài cuống phun và kết cấu tấm khuôn. Đặc biệt, SR của cuống phun phải phù hợp với bán kính nozzle để đảm bảo tiếp xúc tốt và hạn chế rò rỉ nhựa.
Ngoài ra, cần lựa chọn vật liệu và độ cứng phù hợp với loại nhựa, nhiệt độ ép, áp suất phun và tần suất sản xuất. Với khuôn hoạt động liên tục, các loại thép chịu nhiệt và chống mài mòn tốt như SKD61 thường là lựa chọn phù hợp.
Các loại cuống phun phổ biến
5. Ứng dụng của Cuống phun nhựa
- Khuôn ép nhựa 2 tấm.
- Khuôn ép nhựa tiêu chuẩn.
- Khuôn sản xuất linh kiện ô tô.
- Khuôn ép linh kiện điện tử.
- Khuôn ép sản phẩm gia dụng.
- Khuôn ép nhựa công nghiệp và khuôn sản xuất hàng loạt.
