Cuống Phun SBSDE8 | Sprue Bushing SKD61 D8

1. SBSDE8 dùng để làm gì?

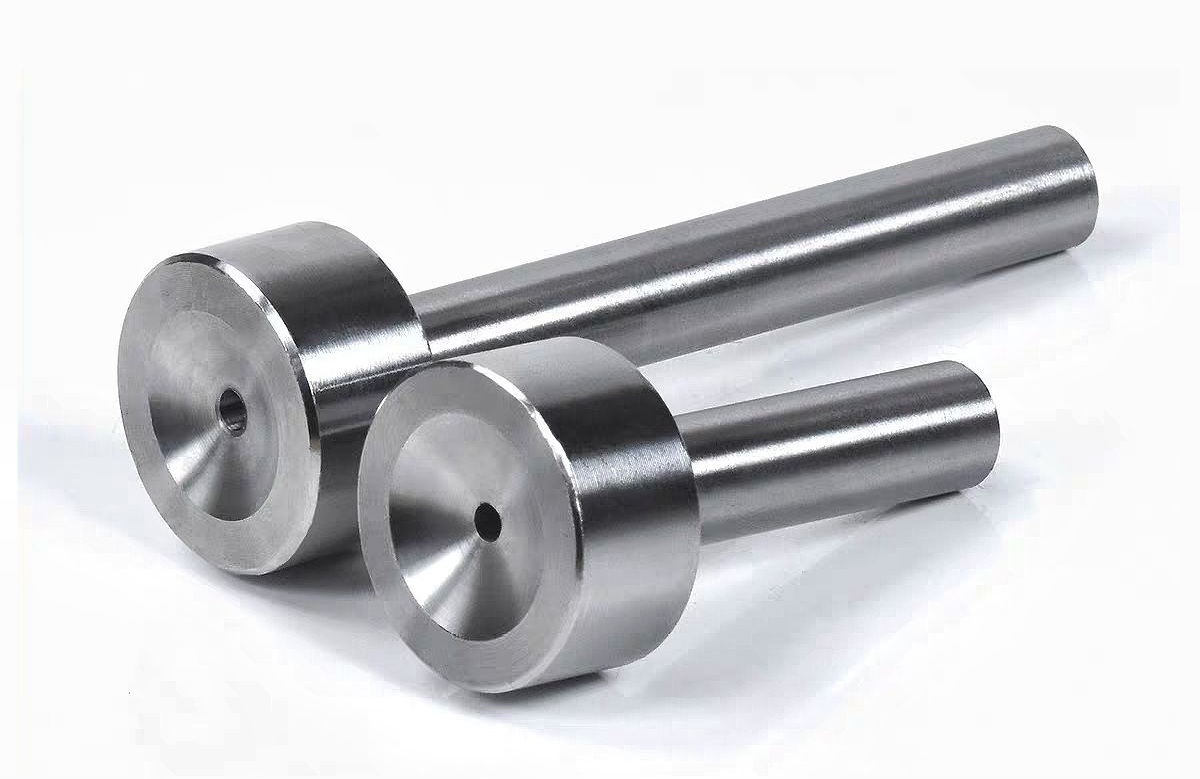

Cuống phun SBSDE8 tiếp nhận nhựa nóng chảy từ nozzle máy ép và dẫn vào hệ thống runner của khuôn. Model có đường kính thân danh nghĩa D = 8 mm. SBSDE là dòng Ecology Sprue Bushing dạng vai, vật liệu SKD61. So với việc chọn cuống phun chỉ theo đường kính thân, model phải được xác định đồng thời theo L, SR, P, A và chiều sâu túi nhựa F.

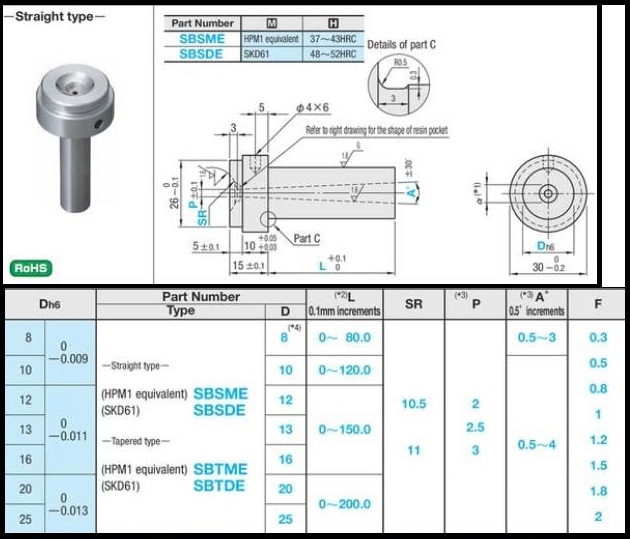

2. Thông số kỹ thuật SBSDE8

• Kiểu: Straight Type
• Vật liệu: SKD61
• Độ cứng: 48–52 HRC
• D: 8 mm, dung sai h6 = 0 / -0.009 mm
• L: 0–80 mm, chỉ định theo 0.1 mm
• SR: 10.5 / 11 mm
• P: 2 / 2.5 / 3 mm
• A: 0.5–3°
• F: 0.3 / 0.5 / 0.8 / 1 / 1.2 / 1.5 / 1.8 / 2 mm

3. Cách chọn đúng model

Không nên chọn SBSDE8 chỉ theo D8. Trước khi đặt hàng cần đối chiếu chiều dài L với chiều dày tấm khuôn, chọn SR phù hợp bán kính đầu nozzle, sau đó xác định P và A theo yêu cầu dòng nhựa và thiết kế sprue. Các giới hạn tổ hợp giữa L, P và A cần tuân theo bảng đặt mã của nhà sản xuất.

4. Điểm cần kiểm tra khi lắp

• SR của cuống phun phải phù hợp với đầu nozzle để tiếp xúc ổn định.
• Không tự tăng P hoặc A ngoài dải lựa chọn của model.
• Kiểm tra đồng tâm giữa nozzle, cuống phun và runner.
• Khi thay thế, đối chiếu đầy đủ mã cũ thay vì chỉ đo đường kính D.

5. Lưu ý kỹ thuật

Thông số trên được trình bày theo dải lựa chọn của dòng SBSDE8. Với mã đặt hàng cụ thể, cần xác nhận tổ hợp L–SR–P–A–F trước khi gia công hoặc lắp vào khuôn.
