Linh Kiện Khuôn Nhựa: Cấu Tạo, Chức Năng Và Cách Chọn Theo Từng Vị Trí Trong Khuôn

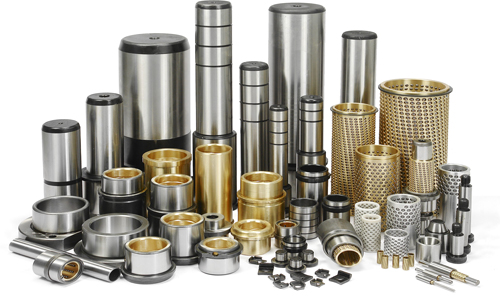

Linh kiện khuôn nhựa là các chi tiết tiêu chuẩn được sử dụng trong khuôn ép nhựa để thực hiện những chức năng cụ thể như đẩy sản phẩm, định vị chi tiết khuôn, tạo chuyển động cho slider, hồi hệ thống đẩy hoặc dẫn nhựa từ vòi phun máy ép vào khuôn.
Thay vì lựa chọn linh kiện chỉ theo tên gọi hoặc kích thước bên ngoài, kỹ thuật viên cần xác định trước vị trí làm việc, chức năng của linh kiện, kiểu lắp và thông số của series tương ứng. Mỗi nhóm linh kiện có nguyên lý làm việc và tiêu chí lựa chọn khác nhau.
1. Các nhóm linh kiện khuôn nhựa chính
Tại Linhkienkhuon247, nhóm linh kiện khuôn nhựa được phân loại theo chức năng làm việc trong khuôn gồm:
- Chốt đẩy khuôn nhựa : EPJ, ENS, EJS, ERNX.
- Chốt định vị khuôn : MS, MSV, MST, MSTH, MSTP.
- Chốt xiên : APX, APM.
- Chốt hồi : các series Return Pin RP.
- Cuống phun nhựa : SBBK, SBSDE.
2. Chốt đẩy khuôn nhựa - đưa sản phẩm ra khỏi lòng khuôn
Chốt đẩy là bộ phận thuộc hệ thống ejector. Sau khi khuôn mở, tấm đẩy truyền chuyển động đến chốt đẩy để tách sản phẩm nhựa khỏi lõi khuôn.
Tùy hình dạng vị trí đẩy, có thể sử dụng các dạng khác nhau:
- EPJ: chốt đẩy tròn dạng thẳng.
- ENS, EJS: chốt đẩy có bậc, sử dụng khi cần thay đổi đường kính giữa phần làm việc và phần thân.
- ERNX: pin đẩy dẹt, phù hợp những vị trí không thể bố trí chốt tròn thông thường.
Khi lựa chọn chốt đẩy cần kiểm tra đường kính phần làm việc, chiều dài, hình dạng đầu chốt, vị trí tiếp xúc với sản phẩm và điều kiện làm việc thực tế của khuôn.
→ Xem nhóm chốt đẩy khuôn nhựa
3. Chốt định vị - xác lập vị trí giữa các chi tiết khuôn
Chốt định vị được sử dụng để xác định vị trí tương quan giữa các tấm hoặc chi tiết lắp ghép trong bộ khuôn. Khác với chốt đẩy, chốt định vị không có nhiệm vụ đẩy sản phẩm mà tập trung vào khả năng định tâm, định vị và duy trì vị trí lắp ghép.
Các series có thể khác nhau ở cấu tạo thân chốt, kiểu ren, phần vai hoặc phương pháp cố định:
- MS: chốt định vị dạng tròn.
- MSV: một dạng chốt định vị tiêu chuẩn theo series.
- MST: chốt định vị có phần ren.
- MSTH: chốt định vị ren theo cấu hình MSTH.
- MSTP: chốt định vị có ren, có nhiều đường kính danh nghĩa để lựa chọn theo vị trí lắp.
Đối với chốt định vị, không nên lựa chọn chỉ theo đường kính. Cần kiểm tra đồng thời dung sai phần định vị, kiểu lắp, chiều dài làm việc và thông số ren của đúng series.
4. Chốt xiên - tạo chuyển động cho slider và cơ cấu xử lý undercut
Chốt xiên được sử dụng trong các cơ cấu cần chuyển đổi chuyển động đóng mở khuôn thành chuyển động ngang của slider. Đây là một trong những giải pháp thường gặp khi sản phẩm có undercut hoặc chi tiết không thể tháo trực tiếp theo phương mở khuôn.
Hai series chính trên website gồm:
- APM: Angular Pin dạng Male Screw Type.
- APX: Angular Pin dạng Cap Bolt Type.
Khi chọn chốt xiên cần căn cứ vào kết cấu slider, góc làm việc, hành trình cần tạo ra, không gian lắp đặt và kiểu cố định chốt. Không nên thay đổi góc hoặc kích thước chỉ dựa trên đường kính chốt mà chưa kiểm tra lại hành trình slider.
→ Xem nhóm chốt xiên APX và APM
5. Chốt hồi - đưa hệ thống đẩy trở về vị trí ban đầu
Chốt hồi - Return Pin làm việc cùng hệ thống ejector. Khi khuôn đóng lại, chốt hồi nhận lực từ phía khuôn đối diện và đưa cụm tấm đẩy trở về vị trí ban đầu trước chu kỳ ép tiếp theo.
Vì vậy cần phân biệt rõ:
- Chốt đẩy: truyền lực để đẩy sản phẩm ra khỏi khuôn.
- Chốt hồi: đưa cụm ejector trở lại vị trí làm việc ban đầu.
Khi lựa chọn Return Pin cần xác định đúng series, đường kính thân, chiều dài, cấu tạo đầu chốt và chiều dày đầu tương ứng với thiết kế tấm đẩy.
→ Xem nhóm chốt hồi Return Pin
6. Cuống phun - kết nối nozzle máy ép với hệ thống dẫn nhựa
Cuống phun - Sprue Bushing tiếp nhận nhựa nóng chảy từ nozzle của máy ép và dẫn dòng nhựa vào hệ thống runner của khuôn.
Với cuống phun, chỉ biết đường kính thân D là chưa đủ. Khi lựa chọn cần kiểm tra đồng thời:
- D: đường kính thân cuống phun.
- L: chiều dài cuống phun.
- SR: bán kính vùng tiếp xúc với nozzle.
- P: đường kính lỗ dẫn nhựa.
- A: góc côn của đường dẫn nhựa.
Website hiện có hai dòng chính là SBBK và SBSDE. Hai series có dải lựa chọn P, SR và cấu hình khác nhau, vì vậy cần tra đúng bảng thông số của từng dòng trước khi đặt hàng.
→ Xem nhóm cuống phun SBBK và SBSDE
7. Cách xác định đúng linh kiện trước khi đặt hàng
Đối với linh kiện khuôn tiêu chuẩn, cách lựa chọn an toàn nhất là đi theo thứ tự:
- Xác định chức năng: đẩy sản phẩm, định vị, hồi hệ thống đẩy, dẫn động slider hay dẫn nhựa.
- Xác định series: EPJ, MSTP, APX, RP, SBBK... theo đúng cấu tạo cần sử dụng.
- Đọc bản vẽ hoặc catalogue: xác định các kích thước danh nghĩa và dung sai quan trọng.
- Kiểm tra điều kiện lắp: chiều dày tấm, khoảng không gian lắp đặt, hành trình và các chi tiết liên quan.
- Chọn kích thước cụ thể: chỉ sau khi đã xác định đúng series.
Một linh kiện có cùng đường kính nhưng khác series chưa chắc có thể thay thế trực tiếp cho nhau. Đặc biệt với chốt định vị, chốt xiên và cuống phun, cần kiểm tra thêm kiểu lắp, ren, dung sai hoặc các kích thước chức năng khác.
8. Tra cứu linh kiện khuôn nhựa theo chức năng
| Nhu cầu kỹ thuật | Nhóm linh kiện | Series tiêu biểu |
|---|---|---|
| Đẩy sản phẩm khỏi lõi khuôn | Chốt đẩy | EPJ, ENS, EJS, ERNX |
| Định vị các chi tiết hoặc tấm khuôn | Chốt định vị | MS, MSV, MST, MSTH, MSTP |
| Tạo chuyển động ngang cho slider | Chốt xiên | APM, APX |
| Đưa cụm ejector trở về vị trí ban đầu | Chốt hồi | RP và các biến thể |
| Dẫn nhựa từ nozzle vào runner | Cuống phun | SBBK, SBSDE |
9. Lưu ý khi tra cứu thông số linh kiện khuôn
Thông số kỹ thuật cần được tra theo đúng series và đúng kích thước sản phẩm. Không nên sử dụng thông số của một model khác trong cùng họ để thay thế nếu catalogue không xác nhận hai model có cùng cấu hình.
Đối với các nhóm có nhiều biến thể, nên ưu tiên đối chiếu bản vẽ kỹ thuật hoặc bảng lựa chọn của nhà sản xuất trước khi gia công lỗ lắp, ren hoặc các chi tiết liên quan trong khuôn.
