SGPN – Trụ Dẫn Hướng Khuôn Có Ren Trong Tiêu Chuẩn MISUMI

1. Trụ dẫn hướng SGPN là gì?

SGPN là trụ dẫn hướng khuôn (Guide Post) theo tiêu chuẩn MISUMI, được thiết kế với ren trong ở đầu trụ, giúp việc lắp đặt, tháo rời và bảo trì trở nên thuận tiện hơn so với các loại trụ dẫn hướng thông thường.

Trụ dẫn hướng SGPN được sử dụng kết hợp với bạc dẫn hướng để tạo thành hệ thống dẫn hướng chính xác giữa nửa khuôn trên và nửa khuôn dưới. Nhờ khả năng định vị ổn định, trụ SGPN giúp giảm sai lệch khi đóng mở khuôn, hạn chế mài mòn chày cối và nâng cao tuổi thọ của toàn bộ bộ khuôn.

Với vật liệu SUJ2 được nhiệt luyện đạt độ cứng 58 HRC trở lên,trụ  SGPN đáp ứng tốt các yêu cầu về độ bền, khả năng chống mài mòn và độ chính xác trong các hệ thống khuôn dập, khuôn nhựa và đồ gá cơ khí.

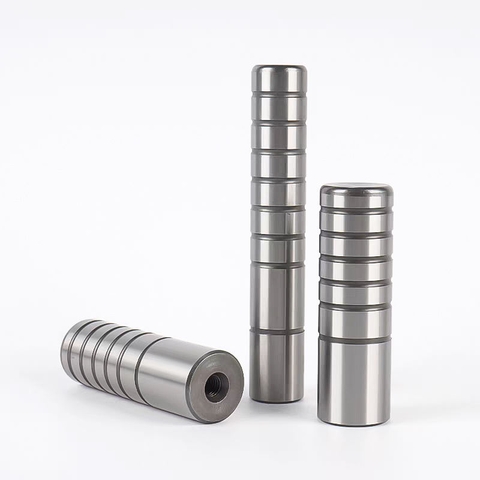

Trụ dẫn hướng SGPN

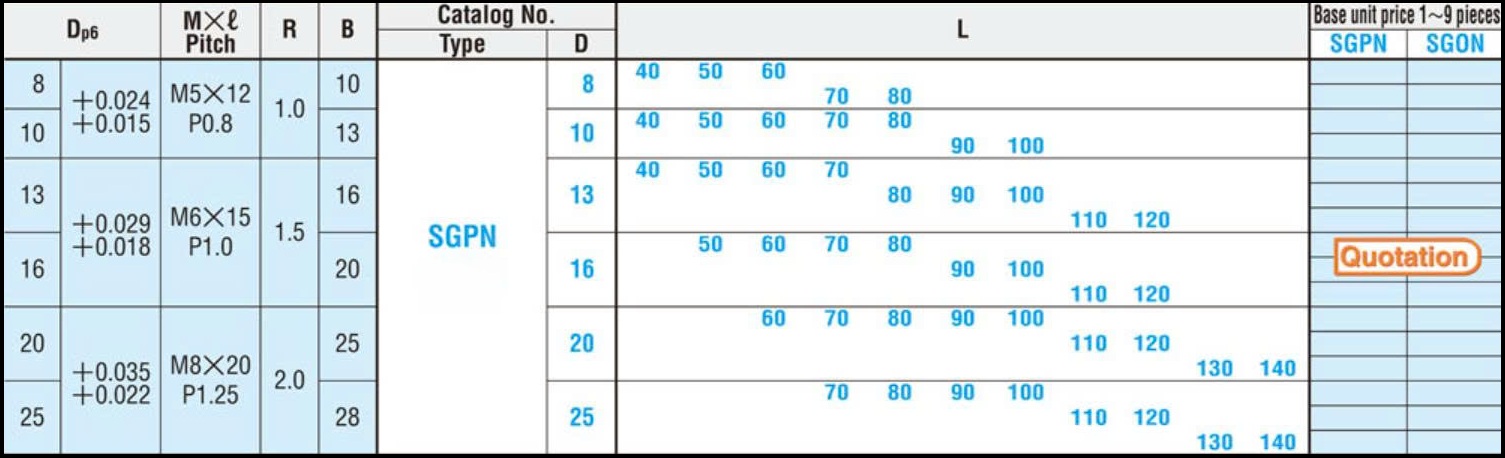

2. Thông số kỹ thuật của trụ SGPN

Thông số	Giá trị
Model	SGPN
Tiêu chuẩn	MISUMI
Loại sản phẩm	Trụ dẫn hướng khuôn
Kiểu lắp	Ren trong
Vật liệu	SUJ2
Độ cứng	HRC 58 trở lên
Độ chính xác đường kính	Theo dung sai catalog MISUMI
Ứng dụng	Khuôn dập, khuôn nhựa, đồ gá



Thông số kỹ thuật của SGPN

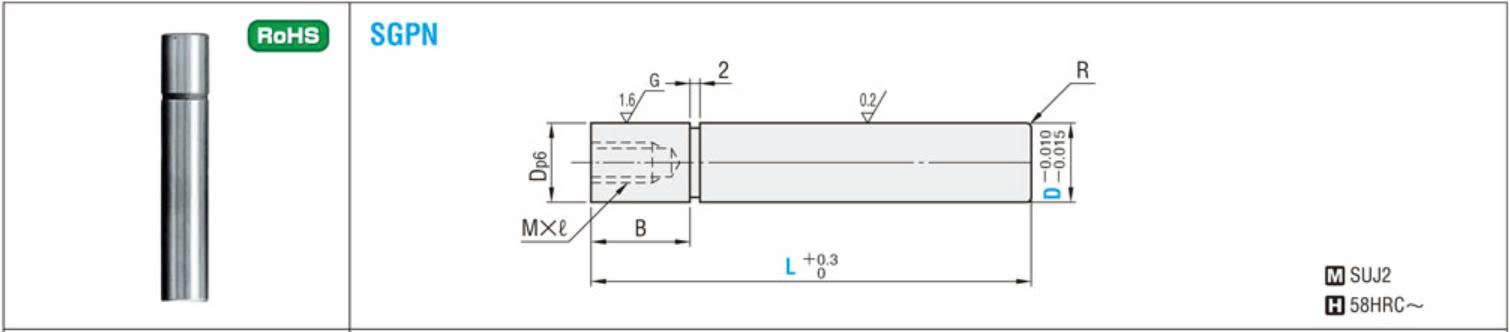

3. Cấu tạo của trụ dẫn hướng SGPN

Mặc dù có kết cấu đơn giản, SGPN được gia công với độ chính xác cao để đảm bảo khả năng dẫn hướng ổn định trong suốt quá trình làm việc.

Thân trụ dẫn

Thân trụ được gia công từ thép ổ lăn SUJ2, sau đó nhiệt luyện để tăng độ cứng và khả năng chống mài mòn.

Bề mặt ngoài được mài tinh nhằm đảm bảo độ tròn, độ đồng tâm và độ nhẵn cao, giúp giảm ma sát khi làm việc với bạc dẫn hướng.

Ren trong

Đầu trụ được gia công ren trong theo tiêu chuẩn MISUMI.

Thiết kế này giúp:

-> Lắp đặt dễ dàng bằng bu lông.

-> Thuận tiện khi tháo trụ ra khỏi khuôn.

-> Giảm nguy cơ làm hỏng bề mặt dẫn hướng trong quá trình bảo trì.

Vai định vị

Phần đầu trụ được gia công chính xác để đảm bảo vị trí lắp ổn định, đồng thời hỗ trợ việc định vị trong thân khuôn.

4. Ưu điểm của trụ dẫn hướng SGPN

Độ chính xác cao: Được gia công theo tiêu chuẩn MISUMI, SGPN đảm bảo khả năng định vị ổn định và giảm sai số trong quá trình đóng mở khuôn.

Chống mài mòn tốt: Vật liệu SUJ2 sau nhiệt luyện có khả năng chịu mài mòn cao, phù hợp với các khuôn hoạt động liên tục.

Dễ lắp đặt và bảo trì: Thiết kế ren trong giúp việc tháo lắp nhanh chóng mà không cần tác động trực tiếp lên bề mặt làm việc của trụ.

Tuổi thọ dài: Bề mặt được mài chính xác kết hợp với vật liệu chất lượng cao giúp kéo dài tuổi thọ của trụ dẫn và bạc dẫn.

Tương thích với nhiều loại bạc dẫn:  Trụ SGPN có thể kết hợp với các dòng bạc dẫn hướng tiêu chuẩn MISUMI có kích thước tương ứng.

5. Câu hỏi thường gặp của trụ dẫn hướng SGPN

-> Trụ SGPN dùng để làm gì?

SGPN là trụ dẫn hướng dùng để định vị và dẫn hướng giữa hai nửa khuôn, đảm bảo quá trình đóng mở khuôn diễn ra chính xác.

-> Trục SGPN có ưu điểm gì so với trụ dẫn thông thường?

Thiết kế ren trong giúp việc tháo lắp và bảo trì thuận tiện hơn, đồng thời tránh làm hỏng bề mặt dẫn hướng khi tháo trụ.

-> Trục SGPN được làm từ vật liệu gì?

Theo tiêu chuẩn MISUMI, SGPN được chế tạo từ thép ổ lăn SUJ2 và nhiệt luyện đạt độ cứng từ 58 HRC trở lên.

- >Trục SGPN có dùng cho khuôn nhựa được không?

SGPN được sử dụng cho cả khuôn nhựa, khuôn dập và nhiều loại đồ gá cơ khí chính xác.

6. Hướng dẫn lắp đặt trụ dẫn hướng SGPN

Để đảm bảo hiệu quả làm việc của SGPN, cần lưu ý:

-> Gia công lỗ lắp đúng dung sai theo catalog.

-> Làm sạch bề mặt trước khi lắp.

-> Không gõ trực tiếp lên bề mặt dẫn hướng.

-> Sử dụng bu lông phù hợp với ren trong của trụ.

-> Bôi trơn định kỳ khi làm việc với bạc dẫn trượt.

7. Vì sao nên chọn SGPN tại Sun Việt?

Sun Việt cung cấp đầy đủ các model SGPN theo tiêu chuẩn MISUMI với nhiều kích thước phổ biến, đáp ứng nhu cầu chế tạo và bảo trì khuôn.

Khách hàng được hỗ trợ:

-> Tư vấn lựa chọn đúng kích thước theo bản vẽ.

-> Đối chiếu mã tương đương với nhiều thương hiệu.

-> Giao hàng nhanh trên toàn quốc.

-> Hỗ trợ kỹ thuật trong quá trình lắp đặt.

-> Cam kết chất lượng và nguồn gốc sản phẩm.
