Khi nào cần thay bạc dẫn hướng? Phiếu kiểm tra trước khi đặt bạc

Dấu mòn hoặc độ rơ là lý do kiểm tra cụm dẫn hướng, chưa đủ để kết luận chỉ cần thay bạc. Tách phần lắp, bề mặt làm việc và tình trạng trụ trước khi quyết định.

Đi từ dấu hiệu đến hồ sơ thay thế

Ghi vị trí và trạng thái xuất hiện bất thường; dừng kiểm tra theo quy trình an toàn của máy/khuôn.
Nhận diện bạc trượt hay cụm có lồng bi; đánh dấu trụ và vị trí lắp đi cùng.
Đối chiếu phần lắp trong tấm và bề mặt làm việc với bản vẽ của bộ.
Gửi kết quả kiểm tra để xác nhận chi tiết cần thay và quy cách; không dùng một ngưỡng rơ chung cho mọi bộ.

Sơ đồ công việc, không theo tỷ lệ (NOT TO SCALE); không dùng để lấy kích thước hoặc thông số chế tạo.

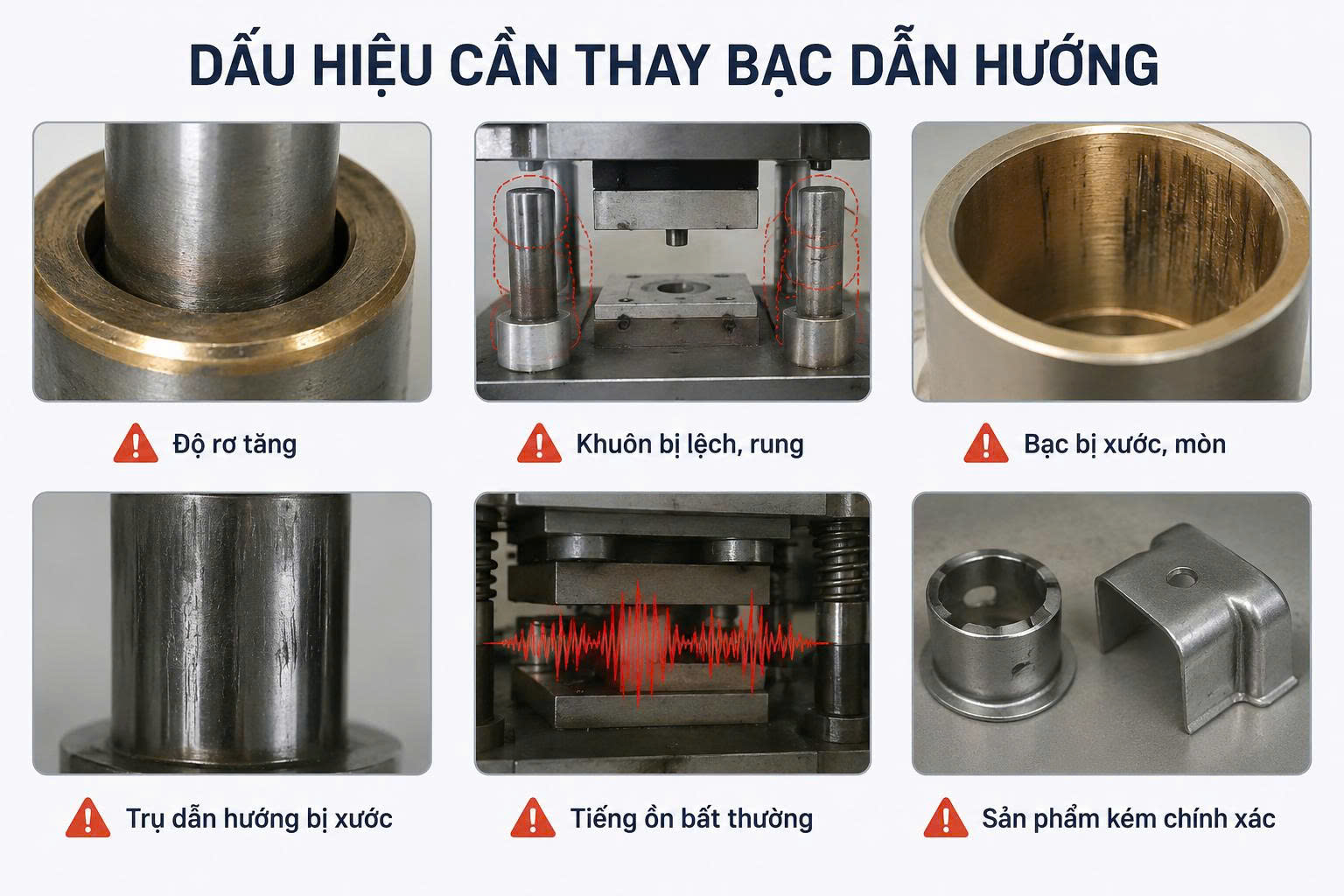

Sáu dấu hiệu cần ghi, không dùng riêng để kết luận

Dấu hiệu	Điểm cần phân biệt	Hồ sơ nên có
Cụm có độ rơ	Rơ ở phần giữ trong tấm hay giữa trụ và bạc?	Vị trí đo, cách đo và yêu cầu bản vẽ; phiếu khoanh vùng độ rơ
Vết xước hoặc mòn	Mặt trong bạc, mặt trụ hay chỗ lắp ngoài?	Ảnh toàn cụm và cận cảnh, đánh dấu hướng
Mòn lệch một phía	Không mặc định bạc là nguyên nhân duy nhất	Vị trí gá và dấu vết; kiểm tra mòn lệch
Đóng mở kém ổn định	Phân biệt dẫn hướng với cơ cấu chuyển động khác	Trạng thái và vị trí xảy ra; không thử ép chạy để chẩn đoán
Âm thanh khác thường	Âm thanh không nhận dạng được mã hỏng	Ghi thời điểm và cụm liên quan, kiểm tra theo hướng dẫn máy
Sai lệch trên sản phẩm	Không quy ngay lỗi sản phẩm cho bạc	Bản vẽ, mẫu lỗi và lịch sử kiểm tra cụm

Trước khi đặt bạc thay

Cần gửi	Vì sao cần
Mã bạc và trụ, ảnh nhãn/kiểu giữ	Tách đúng dòng và bộ phận, tránh nhầm lồng bi với bạc
Bản vẽ phần lắp và phần làm việc	Phân biệt đường kính trong, ngoài, chiều dài và phần chặn
Tình trạng trụ và lỗ lắp	Chỉ thay bạc không đồng nghĩa đã xử lý được sai lệch ở phần khác
Số lượng và phạm vi giao	Chốt món rời hay cấu hình theo bộ trước báo giá

Giới hạn mòn, phương pháp đo và tiêu chí thay phải theo hồ sơ của đúng bộ khuôn hoặc nhà sản xuất. Không lấy kích thước danh nghĩa của catalogue làm giới hạn sử dụng.
