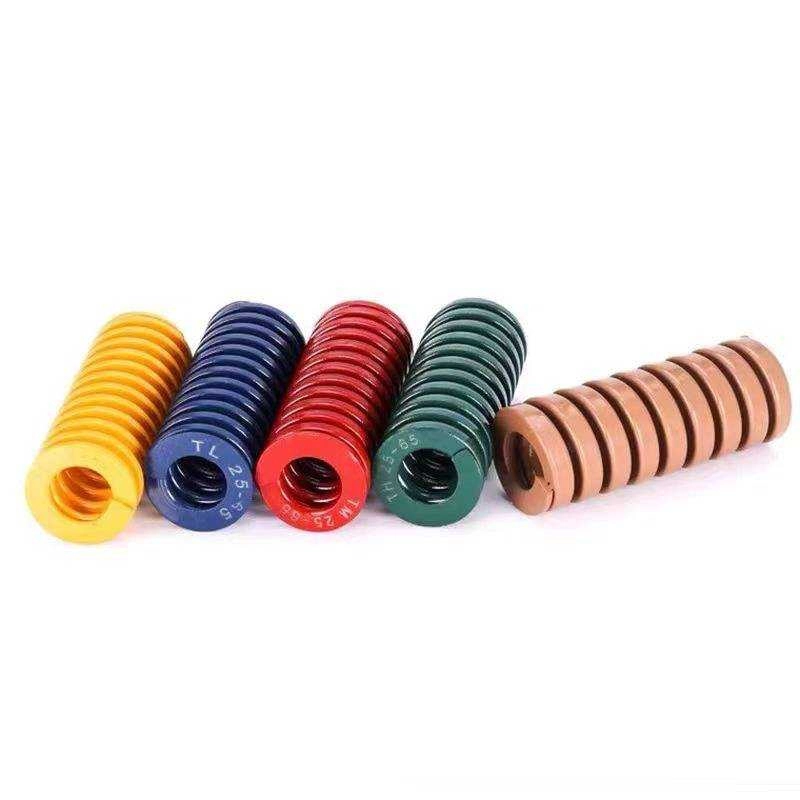

Lò xo khuôn không nên được chọn chỉ bằng màu sắc hoặc kích thước bên ngoài. Khi đọc catalogue, kỹ thuật cần xác định đúng đường kính ngoài, đường kính trong, chiều dài tự do, độ nén, hằng số lò xo và tải tại hành trình làm việc. Đặc biệt, mỗi series lò xo có giới hạn nén khác nhau nên không thể lấy một tỷ lệ nén cố định áp dụng cho tất cả sản phẩm.

Bài viết dưới đây hướng dẫn cách đọc thông số lò xo khuôn và cách lắp đặt theo hướng thực tế, giúp kỹ thuật xác định đúng quy cách trước khi thiết kế, thay thế hoặc đặt mua lò xo.

1. Các thông số cơ bản của lò xo khuôn

Trên catalogue lò xo khuôn thường xuất hiện các thông số như D, d, L, F, hằng số lò xo và tải. Ký hiệu cụ thể có thể khác giữa các nhà sản xuất, vì vậy cần đọc chú thích trên đúng catalogue đang sử dụng.

=> Đây là cách hiểu thông dụng khi đọc catalogue lò xo khuôn. Không nên mặc định mọi hãng đều sử dụng chính xác cùng một hệ ký hiệu.

D – đường kính ngoài: quyết định không gian cần thiết để bố trí lò xo. Khi thay lò xo cũ, cần kiểm tra D có phù hợp với vị trí lắp trên khuôn hay không.

d – đường kính trong: đặc biệt quan trọng khi lò xo được bố trí quanh trục hoặc chốt dẫn hướng. Không nên chỉ nhìn D mà bỏ qua kích thước phía trong.

L – chiều dài tự do: là chiều dài của lò xo ở trạng thái chưa chịu nén. Đây là mốc để tính lượng nén khi lò xo được lắp và khi khuôn đi hết hành trình làm việc.

2. Cách đọc lượng nén F và tỷ lệ nén

Giả sử lò xo có chiều dài tự do là L và trong quá trình làm việc bị rút ngắn một đoạn F, thì tỷ lệ nén có thể biểu diễn:

Tỷ lệ nén (%) = F / L × 100%

Ví dụ thực tế: một lò xo dài tự do 100 mm và bị nén 25 mm có tỷ lệ nén:

25 / 100 × 100% = 25%

Tuy nhiên, con số 25% có được phép sử dụng hay không phải kiểm tra theo đúng series lò xo. Không được thấy catalogue của một dòng cho phép 30% rồi áp mức 30% cho một dòng khác.

3. Cách tính tải của lò xo khuôn

Với lò xo nén tuyến tính trong phạm vi được nhà sản xuất quy định, tải có thể được xác định từ hằng số lò xo và lượng nén:

P = k × F

Trong đó:

• P: tải lò xo, đơn vị N.
• k: hằng số lò xo, đơn vị N/mm.
• F: lượng nén, đơn vị mm.

Ví dụ, nếu catalogue của một model xác định k = 20 N/mm và lò xo làm việc với F = 10 mm thì tải tính toán là:

P = 20 × 10 = 200 N.

Ví dụ trên chỉ minh họa cách tính. Khi chọn hàng thực tế cần lấy k của đúng model trong catalogue, không lấy hằng số của lò xo cùng kích thước nhưng khác series.

=> Xem thêm tại: Bảng tra lực lò xo khuôn

4. Cách xác định hành trình thực tế của lò xo trên khuôn

Trước khi lắp, kỹ thuật cần xác định ít nhất ba trạng thái:

Trạng thái 1 – lò xo tự do: chiều dài ban đầu L khi chưa chịu nén.

Trạng thái 2 – sau khi lắp vào khuôn: lò xo có thể đã chịu một lượng nén ban đầu tùy theo thiết kế.

Trạng thái 3 – khi khuôn đi hết hành trình: đây thường là trạng thái cần kiểm tra kỹ để bảo đảm tổng lượng nén không vượt giới hạn của model đang sử dụng.

Có thể biểu diễn đơn giản:

Tổng lượng nén lớn nhất = L tự do – chiều dài lò xo tại vị trí nén lớn nhất.

Sau đó lấy giá trị này đối chiếu với bảng tải và giới hạn biến dạng trong catalogue.

5. Cách lắp đặt lò xo khuôn

Kiểm tra đúng model trước khi lắp

Đối chiếu mã, D, d, L, cấp tải và các thông số làm việc với bản vẽ khuôn. Không sử dụng màu sơn làm căn cứ duy nhất để xác định sản phẩm vì hệ màu và quy ước cần được đối chiếu theo đúng nhà sản xuất hoặc series.

Kiểm tra bề mặt tỳ của lò xo

Hai đầu lò xo cần làm việc trên các vị trí tỳ phù hợp với thiết kế. Tránh để lò xo làm việc trong trạng thái nghiêng hoặc chịu tải lệch trục ngoài điều kiện thiết kế.

Sử dụng dẫn hướng phù hợp khi thiết kế yêu cầu

Với các bố trí cần dẫn hướng, phải kiểm tra quan hệ giữa đường kính trong của lò xo và chi tiết dẫn hướng. Mục tiêu là giữ lò xo làm việc ổn định theo phương nén và hạn chế hiện tượng lệch trong quá trình đóng mở khuôn.

Kiểm tra lượng nén ban đầu

Nếu thiết kế có nén ban đầu, cần đưa lượng nén này vào tổng hành trình tính toán. Không được chỉ tính phần hành trình phát sinh sau khi khuôn bắt đầu chuyển động.

Kiểm tra vị trí nén lớn nhất

Cho cơ cấu đi đến vị trí tạo ra lượng nén lớn nhất và xác định chiều dài thực tế của lò xo. Giá trị này phải được đối chiếu với giới hạn của đúng model trong catalogue.

6. Những lỗi cần tránh khi lắp lò xo khuôn

Chọn lò xo chỉ theo màu: màu có thể hỗ trợ nhận diện trong một hệ sản phẩm nhưng không thay thế model và bảng thông số.

Chỉ đo D và L: có thể dẫn đến chọn đúng kích thước nhưng sai cấp tải hoặc sai đặc tính làm việc.

Nén vượt giới hạn catalogue: có thể làm giảm độ bền làm việc và tăng nguy cơ biến dạng hoặc hỏng lò xo.

Bỏ qua lượng nén ban đầu: khiến tổng lượng nén thực tế lớn hơn giá trị đã tính.

Để lò xo làm việc lệch: cần kiểm tra lại bề mặt tỳ, vị trí lắp và phương án dẫn hướng thay vì chỉ thay lò xo mới.

7. Checklist chọn và lắp lò xo khuôn

8. Kết luận

Đọc thông số lò xo khuôn không dừng ở việc xác định đường kính và chiều dài. Một quy cách phù hợp cần được kiểm tra đồng thời về kích thước, cấp tải, hằng số lò xo, lượng nén thực tế và giới hạn làm việc theo catalogue.

Khi lắp đặt, cần đặc biệt kiểm tra lượng nén ban đầu và lượng nén lớn nhất trong toàn bộ hành trình khuôn. Nếu chưa xác định được model hoặc series lò xo thì không nên tự áp một tỷ lệ nén tối đa chung để tính toán.
