Lò xo khuôn TB màu nâu - cấp tải cực nặng
1. Tổng quan về lò xo TB
Lò xo khuôn TB là dòng lò xo khuôn tải cực nặng, nhận biết bằng màu nâu. Trong hệ phân cấp TF - TL - TM - TH - TB, đây là cấp tải cao nhất, được sử dụng khi cơ cấu cần tạo lực lớn trong không gian lắp đặt hạn chế và các cấp tải thấp hơn không đáp ứng được yêu cầu thiết kế.
TB không nên được hiểu đơn giản là “lò xo khỏe nhất nên dùng sẽ tốt nhất”. Đặc tính quan trọng của dòng tải cực nặng là tạo lực lớn nhưng tỷ lệ nén làm việc phải được kiểm soát rất chặt.
Vì vậy, khi chọn TB, câu hỏi kỹ thuật không chỉ là “lực có đủ không?” mà còn phải kiểm tra “để tạo ra lực đó, TB phải nén bao nhiêu phần trăm chiều dài tự do và tuổi thọ yêu cầu là bao nhiêu?”.

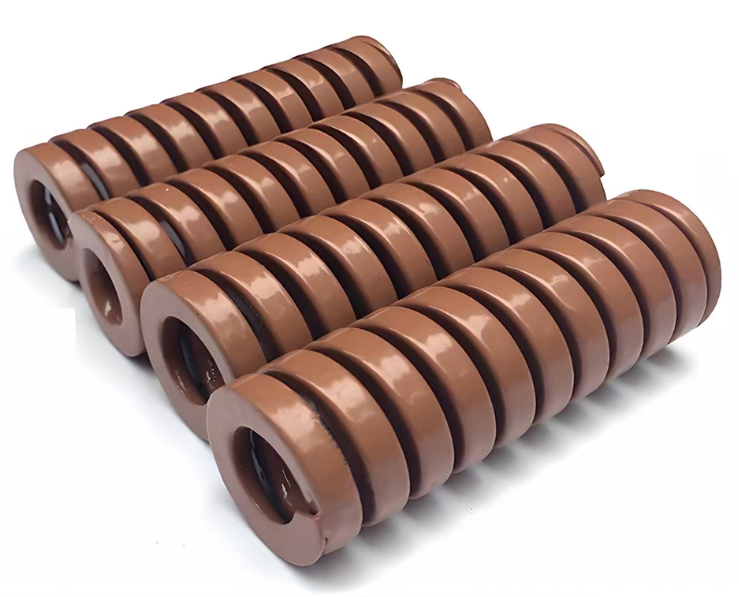

Lò xo khuôn TB màu nâu
2. Thông số kỹ thuật cơ bản của dòng TB
| Ký hiệu | TB |
| Cấp tải | Cực nặng / Extra Heavy Load |
| Màu nhận biết | Nâu |
| Vật liệu tham khảo dòng TB tiêu chuẩn | Thép silic-crom dùng cho lò xo |
| Dạng lò xo | Lò xo nén, dây có tiết diện định hình |
| Nhiệt độ sử dụng tham khảo | -30°C đến 150°C đối với dòng TB Tokyo Hatsujo |
| Chiều quấn | Phải |
| Dung sai tải tham khảo | ±10% theo dữ liệu dòng TB Tokyo Hatsujo |
Các giá trị kích thước, hằng số lò xo và tải cụ thể thay đổi theo từng mã TB. Vì vậy phải tra đúng mã sản phẩm trước khi tính toán hoặc thay thế.
3. TB tạo tải lớn bằng cách nào?
Lò xo khuôn TB không đơn thuần là một lò xo cuộn dây tròn được làm “cứng hơn”.
Dòng TB sử dụng dây lò xo có tiết diện định hình. Thiết kế này cho phép bố trí lượng vật liệu chịu tải lớn hơn trong không gian hướng kính hạn chế so với lò xo cuộn dây tròn thông thường.
Ý nghĩa kỹ thuật của cấu tạo này là tạo được mật độ tải cao trong không gian nhỏ. Đây chính là lý do lò xo khuôn tải cực nặng có giá trị trong những vị trí mà đường kính lỗ lắp và chiều cao khuôn đã bị giới hạn.
Nói cách khác, lợi thế của TB không phải là “chịu được mọi tải”, mà là tạo lực lớn trong một thể tích lắp đặt tương đối nhỏ.
4. Điểm đặc biệt của TB: tải càng cao, hành trình nén càng phải kiểm soát
Đây là điểm dễ bị hiểu sai nhất khi chọn lò xo khuôn.
Lò xo TB là cấp tải cao nhất trong nhóm, nhưng điều đó không có nghĩa TB được phép nén sâu nhất.
Theo bảng kỹ thuật của dòng TB tải cực nặng Tokyo Hatsujo, mối quan hệ tham khảo giữa tỷ lệ nén và số chu kỳ thử nghiệm như sau:
| Tỷ lệ nén so với chiều dài tự do | Số chu kỳ thử nghiệm tham khảo |
|---|---|
| 16% | 1.000.000 chu kỳ |
| 18% | 500.000 chu kỳ |
| 20% | 300.000 chu kỳ |
Các số chu kỳ trên là dữ liệu thử nghiệm tham khảo của nhà sản xuất, không phải giá trị bảo hành tuổi thọ. Điều kiện thực tế còn phụ thuộc mã lò xo, nhiệt độ, tải lệch, dẫn hướng, điều kiện lắp đặt và chế độ làm việc.
Nhưng bảng này cho thấy một nguyên tắc rất quan trọng: tăng lượng nén để lấy thêm lực có thể phải đánh đổi bằng tuổi thọ lò xo.
Tỷ lệ nén là thông số bắt buộc phải kiểm tra khi sử dụng TB
Ví dụ: TB dài 100 mm được phép nén bao nhiêu?
Giả sử đang xem xét một lò xo TB có chiều dài tự do:
L = 100 mm
Nếu áp dụng các tỷ lệ trong bảng thử nghiệm trên:
| Tỷ lệ nén | Lượng nén | Chu kỳ thử nghiệm tham khảo |
|---|---|---|
| 16% | 16 mm | 1.000.000 |
| 18% | 18 mm | 500.000 |
| 20% | 20 mm | 300.000 |
Ví dụ này cho thấy chỉ tăng hành trình từ 16 mm lên 20 mm tưởng như không nhiều, nhưng điều kiện tuổi thọ tham khảo đã thay đổi đáng kể.
Vì vậy với TB, không nên chọn chiều dài lò xo chỉ dựa vào việc nó có lắp vừa khuôn hay không.
5. Chiều dài tự do ảnh hưởng trực tiếp đến hành trình cho phép
Nếu một cơ cấu bắt buộc phải nén 20 mm và mục tiêu thiết kế yêu cầu tỷ lệ nén không vượt quá 16%, chiều dài tự do tối thiểu theo phép tính hình học là:
L = 20 / 0,16 = 125 mm
Điều này cho thấy một hướng xử lý kỹ thuật rất quan trọng:
Nếu TB đang phải làm việc với tỷ lệ nén quá cao, không phải lúc nào giải pháp cũng là chuyển sang lò xo mạnh hơn. Có thể phải xem lại chiều dài tự do, số lượng lò xo, đường kính bố trí hoặc toàn bộ phương án tạo lực.
TB50×150 và TB50×300: cùng đường kính nhưng không phải cùng một lò xo
Tên mã của lò xo khuôn thường chứa thông tin đường kính ngoài và chiều dài tự do. Hai lò xo có cùng đường kính ngoài nhưng chiều dài khác nhau sẽ có hằng số lò xo khác nhau.
Ví dụ dữ liệu kỹ thuật của dòng TB Tokyo Hatsujo:
| Mã | D ngoài | D trong | L tự do | Hằng số lò xo |
|---|---|---|---|---|
| TB50×150 | 50 mm | 25 mm | 150 mm | 327,04 N/mm |
| TB50×300 | 50 mm | 25 mm | 300 mm | 163,52 N/mm |
TB50×300 dài gấp đôi TB50×150 và hằng số lò xo giảm tương ứng. Đây là lý do không thể chọn lò xo chỉ theo đường kính và màu.
Muốn biết lực tại một hành trình cụ thể phải sử dụng hằng số lò xo của đúng mã:
P = k × F
Trong đó P là lực, k là hằng số lò xo và F là lượng nén.
Ví dụ thực tế cách đọc lực TB50×150
TB50×150 có hằng số lò xo tham khảo:
k = 327,04 N/mm
Nếu nén 16% chiều dài tự do:
F = 150 × 16% = 24 mm
Lực tính toán:
P = 327,04 × 24 ≈ 7.849 N
Như vậy một lò xo TB đường kính ngoài 50 mm có thể tạo lực rất lớn, nhưng lực đó luôn gắn với một lượng nén xác định. Không nên nói một mã TB “chịu được bao nhiêu kg” mà không nói rõ hành trình nén tương ứng.
Xem thêm: Bảng tra lực lò xo khuôn .
6. Khi nào TH không đủ và cần chuyển sang TB?
TH là cấp tải nặng ngay dưới TB. Việc chuyển từ TH sang TB chỉ hợp lý sau khi đã xác định rằng TH không tạo đủ lực trong điều kiện nén cho phép.
Một trình tự kiểm tra có thể thực hiện như sau:
- Xác định tổng lực cơ cấu cần tạo.
- Xác định số lượng vị trí có thể bố trí lò xo.
- Tính lực yêu cầu trên mỗi vị trí.
- Xác định chiều cao lắp và hành trình thực tế.
- Tính preload nếu có.
- Kiểm tra lực của TH tại lượng nén làm việc.
- Kiểm tra tỷ lệ nén và tuổi thọ yêu cầu.
- Nếu TH không đáp ứng, mới đối chiếu mã TB thích hợp.
Đây là cách chọn theo điều kiện làm việc, thay vì mặc định “khuôn lớn thì dùng TB”.
7. Khi nào KHÔNG nên chọn TB?
TB có mật độ tải cao nhưng không phải lựa chọn mặc định cho mọi khuôn tải lớn.
Khi TH đã tạo đủ lực
Nếu TH đáp ứng lực yêu cầu tại lượng nén cho phép thì chuyển lên TB có thể làm lực tác động lên tấm khuôn cao hơn mức cần thiết.
Khi cơ cấu cần hành trình nén lớn
TB là dòng tải cực nặng và tỷ lệ nén dùng cho tuổi thọ dài tương đối nhỏ. Nếu thiết kế cần hành trình lớn so với chiều dài tự do, phải kiểm tra rất kỹ trước khi chọn TB.
Khi chỉ muốn khắc phục lò xo cũ nhanh hỏng
Lò xo hỏng sớm có thể do nén quá mức, preload sai, tải lệch, dẫn hướng không phù hợp hoặc bố trí lực không đều. Chuyển thẳng lên TB không xử lý được những nguyên nhân này.
Khi không biết lực thực tế cần bao nhiêu
Chọn cấp tải cao nhất để “dư lực cho chắc” không phải phương pháp thiết kế tốt. Lực lò xo phải phù hợp với cơ cấu mà nó tác động.
8. Lò xo TB có thể tạo lực rất lớn nhưng tổng lực vẫn phải được tính
Nếu sử dụng nhiều lò xo TB giống nhau, cùng lượng nén và được bố trí hợp lý:
P tổng = P1 + P2 + ... + Pn
Với các lò xo giống nhau:
P tổng = n × P
Ví dụ bốn lò xo cùng tạo 2.000 N tại vị trí làm việc sẽ cho tổng lực lý thuyết:
4 × 2.000 = 8.000 N
Nhưng phép cộng này giả định các lò xo được nén tương đương. Nếu tấm bị nghiêng hoặc chiều cao lắp đặt khác nhau, tải thực tế trên từng lò xo có thể không bằng nhau.
TB đặc biệt nhạy với sai số bố trí lực
Do mỗi lò xo TB có thể tạo lực lớn, sai lệch nhỏ trong lượng nén giữa các vị trí có thể tạo ra chênh lệch lực đáng kể.
Nếu hằng số lò xo là k, chênh lệch lượng nén giữa hai vị trí là ΔF thì chênh lệch lực lý thuyết:
ΔP = k × ΔF
Ví dụ với lò xo có k = 300 N/mm, chỉ cần hai vị trí chênh nhau 1 mm lượng nén thì lực đã có thể chênh khoảng:
ΔP = 300 × 1 = 300 N
Đây là lý do mặt tựa, chiều cao lắp, độ song song của tấm và hệ dẫn hướng cần được kiểm soát tốt khi bố trí nhiều lò xo tải cực nặng.
9. Những dữ liệu cần có trước khi đặt lò xo TB
Đối với TB, chỉ cung cấp đường kính ngoài và chiều dài thường chưa đủ để đánh giá điều kiện làm việc.
- Đường kính ngoài D: xác định không gian bố trí.
- Chiều dài tự do L: liên quan trực tiếp đến tỷ lệ nén.
- Hành trình làm việc: lượng dịch chuyển thực tế của cơ cấu.
- Preload: lượng nén ban đầu sau khi lắp.
- Lực yêu cầu: lực trên một lò xo hoặc tổng lực của cả cụm.
Nếu khuôn có yêu cầu số chu kỳ cụ thể, thông tin tuổi thọ thiết kế cũng cần được đưa vào ngay từ bước lựa chọn.
10. Kiểm tra nhanh trước khi chốt mã TB
- TB có thực sự cần thiết hay TH đã đủ lực?
- Đã tính preload chưa?
- Đã cộng preload với hành trình làm việc chưa?
- Tỷ lệ nén cuối hành trình là bao nhiêu phần trăm?
- Tỷ lệ đó có phù hợp với tuổi thọ thiết kế không?
- Đã tra đúng hằng số lò xo của đúng mã chưa?
- Nếu dùng nhiều lò xo, tải có được phân bố hợp lý không?
- Lỗ hoặc trục dẫn hướng có phù hợp với kích thước lò xo không?
Nếu chưa trả lời được các câu hỏi trên thì chưa nên quyết định chỉ dựa vào việc TB là cấp tải cao nhất.
Xem thêm: Cách chọn lò xo khuôn theo tải trọng .
Thứ tự cấp tải TF - TL - TM - TH - TB
| Dòng | Màu | Cấp tải |
|---|---|---|
| TF | Vàng | Cực nhẹ |
| TL | Xanh dương | Nhẹ |
| TM | Đỏ | Trung bình |
| TH | Xanh lá | Nặng |
| TB | Nâu | Cực nặng |
Cấp tải tăng dần từ TF đến TB, nhưng không được hiểu rằng càng lên cấp cao thì càng được phép nén sâu. Với lò xo khuôn, cấp tải, lượng nén và tuổi thọ phải được xem xét đồng thời.
11. Mua lò xo khuôn TB
Linhkienkhuon247 cung cấp lò xo khuôn TB màu nâu tải cực nặng với nhiều lựa chọn đường kính và chiều dài. Khi cần lựa chọn mã TB, nên cung cấp kích thước vị trí lắp, chiều dài tự do, preload, hành trình làm việc và lực yêu cầu để có cơ sở đối chiếu thông số kỹ thuật.
