Chốt định vị trơn MS: đọc chiều dài lắp và phần định vị
Mẫu chốt không ren cần được đối chiếu với cách giữ trong chi tiết nhận. Tách đoạn làm việc khỏi đoạn lắp trước khi ghi chiều dài.

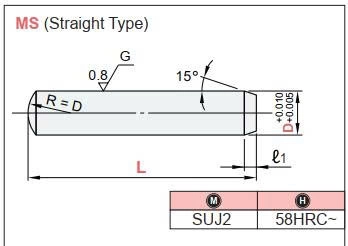

Chốt trơn cần hồ sơ nào?
| Phần | Cần ghi |
|---|---|
| Phần định vị | Vùng tiếp xúc và kích thước theo bản vẽ. |
| Phần lắp | Chiều dài lắp, dung sai và cách giữ của chi tiết nhận. |
| Đầu chốt | Hình đầu, hướng lắp và cách tháo theo thiết kế. |
Nếu đang thay chốt có ren
- Xác định ren trước đây dùng để giữ hay hỗ trợ tháo.
- Đối chiếu cách giữ của mẫu MS với thiết kế hiện tại.
- Không bỏ yêu cầu ren chỉ vì đường kính ngoài gần giống.
Nếu cần chốt có ren: đọc MST · Lập phiếu chốt và lỗ
Mẫu để đối chiếu và hỏi hàng

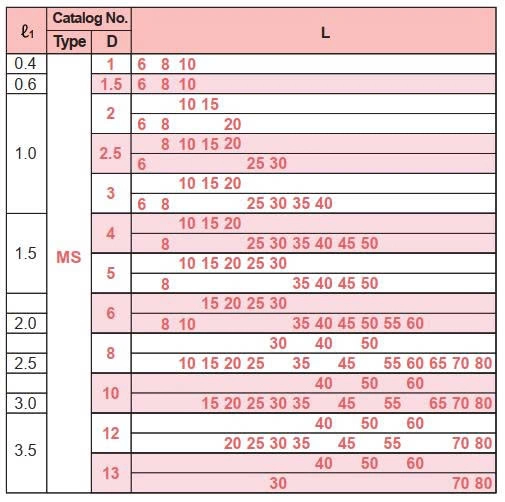

| Mẫu trong danh mục | Trước khi đặt |
|---|---|
| Chốt Định Vị Trơn MS13 | Đối chiếu quy cách và biến thể của chính mẫu. |
| Chốt Định Vị Trơn MS12 | Đối chiếu quy cách và biến thể của chính mẫu. |
| Chốt Định Vị Trơn MS10 | Đối chiếu quy cách và biến thể của chính mẫu. |
| Chốt Định Vị Trơn MS8 | Đối chiếu quy cách và biến thể của chính mẫu. |
Tài liệu đối chiếu: MISUMI — tài liệu kỹ thuật liên quan.
