Dụng Cụ Gá Kẹp A-ONE Là Gì? Phân Loại, Ứng Dụng Và Cách Lựa Chọn

Dụng cụ gá kẹp A-ONE là hệ thống đồ gá và linh kiện kẹp giữ được sử dụng trong gia công cơ khí chính xác, đặc biệt trên máy CNC, EDM và các hệ thống gia công tự động. Hệ thống A-ONE tập trung vào việc định vị, kẹp chặt và thay đổi phôi nhanh, giúp giảm thời gian chuẩn bị máy và nâng cao tính ổn định trong quá trình gia công.

A-ONE là thương hiệu thuộc Shenzhen JingZuan Intelligent Manufacturing, với các nhóm sản phẩm như hệ thống zero point, đồ gá CNC, bàn kẹp tự định tâm, dụng cụ EDM, hệ thống ball lock và nhiều loại đồ gá chuyên dụng.

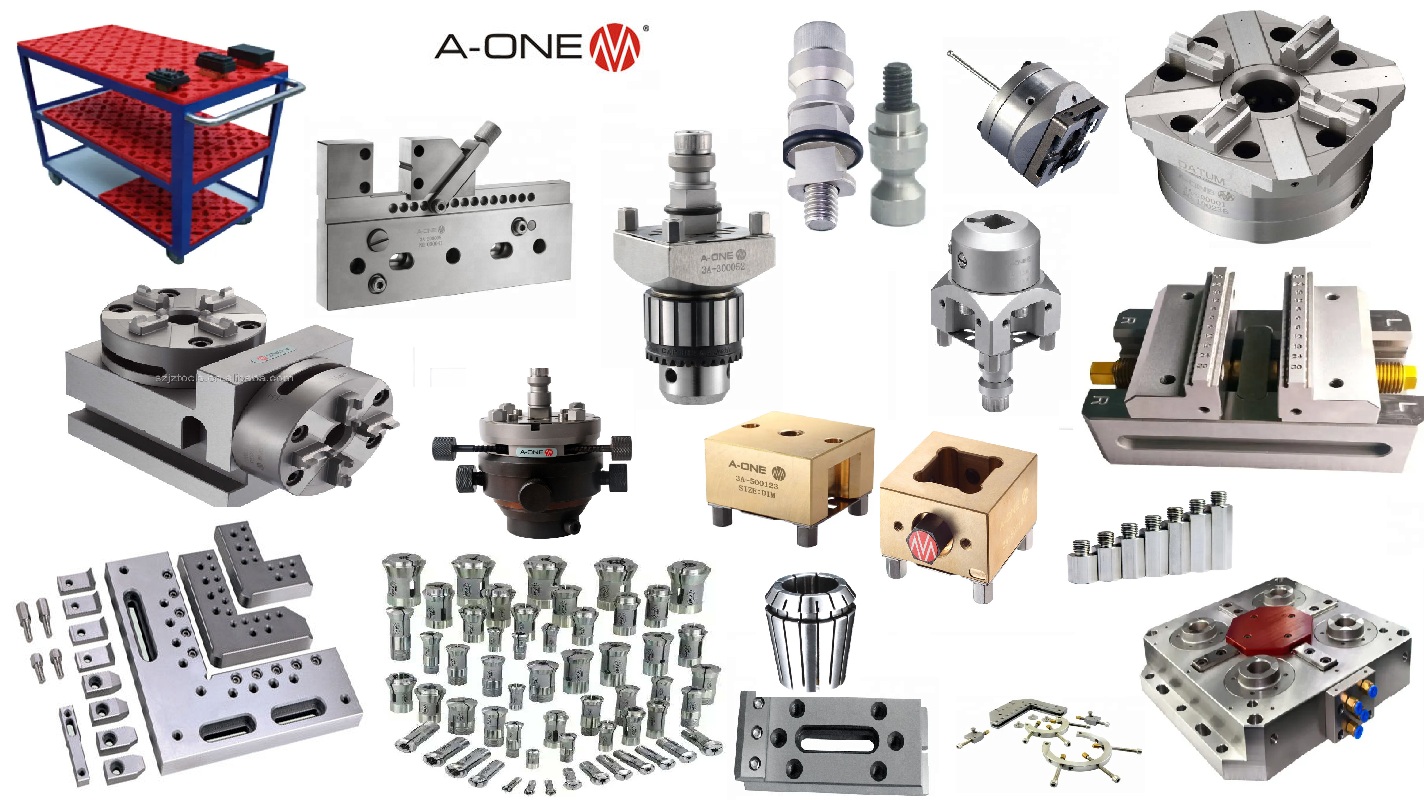

Dụng cụ gá kẹp A-ONE

1. Dụng cụ gá kẹp A-ONE là gì?

Trong gia công cơ khí, đồ gá (Jig & Fixture) có nhiệm vụ xác định vị trí và giữ chặt phôi trong quá trình gia công. Một hệ thống gá tốt không chỉ giữ phôi chắc chắn mà còn phải đảm bảo phôi được đặt đúng vị trí, hạn chế rung động và tạo điều kiện để dụng cụ cắt tiếp cận vùng gia công.

Dụng cụ gá kẹp A-ONE được phát triển theo hướng gá kẹp nhanh và định vị chính xác, phục vụ nhiều phương pháp gia công khác nhau.

Tùy từng ứng dụng, hệ thống có thể bao gồm:

• Bàn kẹp tự định tâm.

• Đồ gá CNC.

• Hệ thống zero point.

• Đồ gá kéo xuống.

• Đồ gá kẹp bên.

• Đồ gá dạng dovetail.

• Đồ gá kết hợp.

• Dụng cụ gá EDM.

• Đồ gá Wire EDM.

• Hệ thống ball lock.

• Pallet và các linh kiện định vị.

-> Danh mục sản phẩm của A-ONE cũng bao gồm các hệ thống gá dành cho gia công CNC, EDM và Wire EDM.

Vì sao cần sử dụng dụng cụ gá kẹp trong gia công CNC?

Khi gia công CNC, phôi phải được giữ ổn định trong suốt quá trình cắt. Nếu phôi bị dịch chuyển dù chỉ một lượng nhỏ, kích thước, độ song song hoặc vị trí của chi tiết có thể bị ảnh hưởng.

Một hệ thống gá kẹp phù hợp giúp:

• Xác định chính xác vị trí phôi.

• Giữ phôi ổn định trong quá trình gia công.

• Giảm thời gian gá đặt.

• Hạn chế sai số do gá lại nhiều lần.

• Tăng khả năng gia công nhiều mặt.

• Giảm thời gian dừng máy.

• Hỗ trợ tự động hóa quá trình sản xuất.

=> Đặc biệt với sản xuất hàng loạt hoặc nhiều mã chi tiết, thời gian gá đặt lại có thể trở thành một phần đáng kể trong tổng thời gian sản xuất.

3. Các nhóm dụng cụ gá kẹp A-ONE phổ biến

a. Bàn kẹp tự định tâm A-ONE

Bàn kẹp tự định tâm được thiết kế để kẹp phôi và tự đưa phôi về vị trí trung tâm.

Đây là nhóm sản phẩm phù hợp khi cần:

• Kẹp nhiều kích thước phôi.

• Giảm thời gian căn chỉnh.

• Duy trì vị trí tương đối ổn định giữa các lần gá.

• Gia công các chi tiết có hình dạng tương đối đối xứng.

A-ONE có nhiều dòng bàn kẹp tự định tâm với các mã như 3A-110022, 3A-110036, 3A-110160.... và nhiều model khác.

b. Hệ thống Zero Point

Zero Point System là một trong những nhóm đồ gá quan trọng khi doanh nghiệp muốn rút ngắn thời gian thay đổi phôi hoặc pallet trên máy CNC.

Nguyên lý cơ bản là tạo một điểm chuẩn cố định trên máy, sau đó pallet hoặc đồ gá được định vị và khóa vào điểm chuẩn này.

Thay vì phải căn chỉnh lại toàn bộ phôi sau mỗi lần thay đồ gá, người vận hành có thể sử dụng hệ thống định vị và khóa nhanh.

Một số hệ thống A-ONE sử dụng cơ cấu khóa nhanh và được thiết kế cho việc định vị pallet hoặc đồ gá trên máy. Một mẫu Zero Point Quick Locking System của A-ONE có độ chính xác reset dưới 0,005 mm theo thông số nhà sản xuất.

Lưu ý: Độ chính xác thực tế của toàn bộ hệ thống còn phụ thuộc vào máy, pallet, bề mặt lắp đặt, điều kiện vệ sinh và quy trình gá đặt.

c. Đồ gá kéo xuống

Pull-down Fixture là loại đồ gá vừa định vị vừa tạo lực kéo phôi xuống bề mặt chuẩn.

Thiết kế này có lợi thế là giảm khả năng phôi bị nâng lên khi chịu lực cắt.

Một số dòng đồ gá kéo xuống A-ONE được thiết kế cho gia công đứng, ngang và gia công 5 trục. Nhà sản xuất công bố độ chính xác lặp lại của một dòng sản phẩm ở mức dưới 0,01 mm.

Ưu điểm

• Giữ phôi ổn định.

• Hạn chế biến dạng do lực kẹp từ phía trên.

• Giảm nguy cơ cản trở đường chạy dao.

• Phù hợp với gia công nhiều mặt.

d. Đồ gá dạng dovetail

Đồ gá dovetail sử dụng biên dạng khóa dạng đuôi én để giữ chi tiết hoặc pallet.

Loại đồ gá này có ưu điểm là cơ cấu tương đối gọn, giảm diện tích chiếm dụng trên bề mặt gia công và có thể tạo điều kiện cho dao tiếp cận nhiều vùng của phôi.

Đây là một lựa chọn đáng cân nhắc khi doanh nghiệp cần tối ưu không gian gá và giảm hiện tượng đồ gá che khuất vùng gia công.

e. Đồ gá kẹp bên

Lateral Expander hoặc các loại đồ gá kẹp bên sử dụng lực tác động theo phương ngang để giữ phôi.

Phương pháp này đặc biệt hữu ích khi:

• Không muốn kẹp từ phía trên.

• Cần giữ phần lớn bề mặt phía trên của phôi thông thoáng.

• Muốn tăng khả năng tiếp cận của dao.

f. Đồ gá kết hợp

Đồ gá kết hợp cho phép sử dụng nhiều chi tiết định vị và kẹp để tạo thành một hệ thống gá phù hợp với hình dạng cụ thể của phôi.

Đây là giải pháp hữu ích khi sản phẩm có hình dạng không tiêu chuẩn hoặc doanh nghiệp muốn xây dựng đồ gá linh hoạt thay vì thiết kế một bộ đồ gá hoàn toàn riêng biệt.

A-ONE cũng cung cấp các loại Combination Fixture và đồ gá kẹp chi tiết có hình dạng đặc biệt.

4. Dụng cụ gá kẹp A-ONE được sử dụng ở đâu?

Hệ thống A-ONE có thể được sử dụng trong nhiều công đoạn sản xuất cơ khí.

a. Gia công CNC

Đây là nhóm ứng dụng phổ biến nhất, bao gồm:

• Phay CNC.

• Gia công 3 trục.

• Gia công 4 trục.

• Gia công 5 trục.

• Gia công nhiều mặt.

• Gia công hàng loạt.

-> Đồ gá phù hợp giúp giảm thời gian gá đặt và tạo điều kiện để máy tiếp tục gia công mà không phải căn chỉnh phôi quá nhiều lần.

b. Gia công EDM

A-ONE có nhiều sản phẩm phục vụ EDM, bao gồm holder điện cực, chuck, centering plate và các linh kiện định vị.

Một số holder điện cực của A-ONE được thiết kế để kẹp nhanh điện cực EDM và có các kích thước kẹp khác nhau tùy model.

c. Wire EDM

Đối với máy cắt dây, đồ gá phải đảm bảo độ ổn định và khả năng điều chỉnh vị trí.

A-ONE cung cấp các loại Wire-cut Vise và đồ gá chuyên dụng cho Wire EDM. Ví dụ, model 3A-200006 được thiết kế với khả năng điều chỉnh chính xác theo các trục X, Y, Z và có thể lắp trực tiếp lên bàn máy.

5. Lợi ích khi sử dụng hệ thống gá kẹp A-ONE

- Rút ngắn thời gian gá đặt

Một trong những lợi ích lớn nhất của hệ thống gá nhanh là giảm thời gian chuẩn bị trước khi gia công.

Thay vì phải căn chỉnh phôi lại từ đầu, người vận hành có thể sử dụng hệ thống định vị đã được thiết lập sẵn.

- Tăng tính lặp lại

Khi hệ thống định vị được thiết lập chính xác, việc đưa nhiều phôi hoặc pallet về cùng một vị trí sẽ dễ kiểm soát hơn.

Điều này đặc biệt hữu ích trong sản xuất hàng loạt.

- Hỗ trợ gia công nhiều mặt

Một số thiết kế đồ gá giúp giảm diện tích che phủ lên phôi, từ đó tạo thêm không gian cho dụng cụ cắt tiếp cận.

Đây là lợi thế đáng chú ý khi gia công 4 trục hoặc 5 trục.

- Giảm thời gian dừng máy

Thay đồ gá và phôi nhanh hơn đồng nghĩa với việc máy có thể dành nhiều thời gian hơn cho hoạt động gia công thực tế.

- Tăng tính linh hoạt

A-ONE có nhiều nhóm đồ gá và linh kiện có thể kết hợp với nhau, cho phép doanh nghiệp xây dựng hệ thống gá phù hợp với nhiều loại chi tiết.

6. Cách lựa chọn dụng cụ gá kẹp A-ONE

Không nên chọn đồ gá chỉ dựa vào kích thước phôi. Cần xem xét toàn bộ quy trình gia công.

a. Xác định phương pháp gia công

Trước tiên cần xác định bạn sử dụng:

• CNC Milling.

• CNC 5 Axis.

• EDM.

• Wire EDM.

• Kiểm tra hoặc đo lường.

Mỗi phương pháp sẽ có yêu cầu khác nhau về không gian, lực kẹp và cách định vị.

b. Xác định kích thước và hình dạng phôi

Phôi vuông, tròn, dạng tấm hoặc chi tiết có hình dạng phức tạp sẽ cần những phương án kẹp khác nhau.

c. Xác định hướng lực cắt

Đối với gia công CNC, cần xem xét lực cắt tác động lên phôi theo phương nào.

Đồ gá phải tạo được lực giữ đủ lớn và có khả năng chống dịch chuyển trong điều kiện gia công thực tế.

d. Xác định số mặt cần gia công

Nếu cần gia công nhiều mặt hoặc 5 mặt trong một lần gá, nên ưu tiên các loại đồ gá có thiết kế hạn chế che khuất phôi.

e. Xem xét nhu cầu thay đổi phôi

Nếu thường xuyên thay đổi phôi hoặc pallet, Zero Point System và các giải pháp gá nhanh có thể mang lại hiệu quả rõ rệt.

f. Kiểm tra khả năng tương thích với máy

Cần kiểm tra:

• Kích thước bàn máy.

• Vị trí lỗ bắt.

• Hành trình máy.

• Chiều cao đồ gá.

• Khả năng tiếp cận của dao.

• Tải trọng cho phép.

• Cách kết nối pallet và đồ gá.

7. Dụng cụ gá kẹp A-ONE có phù hợp với gia công 5 trục không?

A-one có nhiều sản phẩm phù hợp với gia công 5 trục,  nhưng cần lựa chọn đúng loại đồ gá.

Gia công 5 trục yêu cầu đồ gá có kích thước gọn, độ cứng tốt và hạn chế tối đa việc che khuất vùng gia công.

Các giải pháp như pull-down fixture, dovetail fixture và một số hệ thống pallet/zero point có thể phù hợp với những bài toán gia công nhiều mặt.

-> Tuy nhiên, không phải mọi model A-ONE đều dành cho máy 5 trục. Cần dựa vào hình dạng phôi, hướng gia công và khoảng không gian dao để lựa chọn.

8. So sánh đồ gá thông thường và hệ thống gá kẹp nhanh A-ONE

9. Khi nào nên đầu tư hệ thống gá kẹp A-ONE?

A-ONE đặc biệt đáng cân nhắc khi doanh nghiệp:

• Gia công CNC với số lượng lớn.

• Thường xuyên thay đổi mã sản phẩm.

• Cần giảm thời gian setup.

• Gia công nhiều mặt hoặc 5 trục.

• Sử dụng pallet và cần thay đổi pallet nhanh.

• Gia công khuôn và linh kiện chính xác.

• Muốn từng bước tự động hóa quy trình gá đặt.

=> Nếu doanh nghiệp chỉ gia công một vài chi tiết đơn giản với thời gian setup rất thấp, việc đầu tư một hệ thống gá nhanh phức tạp có thể chưa mang lại hiệu quả kinh tế rõ rệt.

10. Mua dụng cụ gá kẹp A-ONE ở đâu?

Sun Việt cung cấp các dòng dụng cụ gá kẹp A-ONE phục vụ gia công CNC, EDM, Wire EDM và các ứng dụng cơ khí chính xác.

Các nhóm sản phẩm có thể lựa chọn gồm:

• Bàn kẹp tự định tâm A-ONE.

• Zero Point System.

• Đồ gá CNC.

• Pull-down Fixture.

• Dovetail Fixture.

• Combination Fixture.

• Đồ gá kẹp bên.

• Dụng cụ gá EDM.

• Holder và chuck điện cực.

• Wire EDM tooling.

• Hệ thống ball lock.

• Pallet và phụ kiện định vị.

-> Nếu chưa biết chọn model nào, bạn có thể gửi hình ảnh phôi, kích thước, máy đang sử dụng hoặc yêu cầu gia công. Sun Việt có thể hỗ trợ đối chiếu và lựa chọn phương án gá phù hợp thay vì chỉ chọn sản phẩm theo tên mã.

11. Câu hỏi thường gặp về dụng cụ gá kẹp A-ONE

- Dụng cụ gá kẹp A-ONE dùng cho máy nào?

A-ONE có các nhóm sản phẩm phục vụ CNC, EDM và Wire EDM, vì vậy cần chọn model theo đúng phương pháp gia công và kết cấu máy.

- A-ONE có bàn kẹp tự định tâm không?

Có. A-ONE cung cấp nhiều model Self-Centering Vise, phù hợp với các ứng dụng cần kẹp và định tâm phôi nhanh.

- Zero Point A-ONE dùng để làm gì?

Zero Point System tạo một chuẩn định vị cố định trên máy, giúp pallet hoặc đồ gá có thể được tháo lắp và định vị lại nhanh hơn mà giảm nhu cầu căn chỉnh thủ công.

- A-ONE có dùng cho gia công 5 trục không?

Có những dòng phù hợp với gia công nhiều mặt và 5 trục, nhưng cần chọn đúng model dựa trên hình dạng phôi, hướng gia công và không gian dao.

- Có thể kết hợp nhiều loại đồ gá A-ONE không?

Có. Một trong những ưu điểm của hệ thống là có nhiều nhóm linh kiện và đồ gá có thể kết hợp để tạo phương án gá phù hợp với từng loại phôi và quy trình gia công.

Kết luận

Dụng cụ gá kẹp A-ONE không đơn thuần là một chiếc kẹp giữ phôi. Đây là một hệ thống giải pháp định vị và gá kẹp dành cho gia công cơ khí, trong đó có các nhóm bàn kẹp tự định tâm, zero point, pull-down fixture, dovetail fixture, đồ gá CNC, dụng cụ EDM và Wire EDM.

Khi lựa chọn đúng, hệ thống gá có thể giúp doanh nghiệp rút ngắn thời gian setup, tăng khả năng lặp lại, giảm thời gian dừng máy và nâng cao hiệu quả sử dụng máy CNC.

Điểm quan trọng nhất không phải là chọn loại đồ gá "xịn" nhất, mà là chọn đúng phương án gá cho phôi, máy và quy trình gia công. Một bộ gá phù hợp có thể tiết kiệm hàng giờ setup mỗi tuần, trong khi một bộ gá không phù hợp đôi khi chỉ biến bàn máy thành một cuộc chơi xếp hình bằng thép. 😄
