Ống Đẩy ESJ MISUMI | Ejector Sleeve SKD61 Thấm Nitơ
1. Tổng quan về ống đẩy ESJ
Ống đẩy ESJ là dòng Straight Ejector Sleeve dạng tiêu chuẩn của MISUMI, sử dụng kết hợp với center pin trong cơ cấu đẩy của khuôn nhựa. ESJ có dạng ống thẳng với lỗ tâm V và phần đầu bích dùng để lắp giữ trong cụm đẩy.
ESJ được chế tạo từ vật liệu tương đương SKD61 và xử lý thấm nitơ. Theo catalogue MISUMI, độ cứng bề mặt đạt từ 900 HV, độ cứng vật liệu nền 40 ±3 HRC.
Ống đẩy ESJ gồm thân ống, lỗ tâm V và đầu bích. Center pin được bố trí bên trong lỗ của sleeve, tạo thành cặp chi tiết đồng tâm trong cơ cấu đẩy.
Khi cụm đẩy của khuôn hoạt động, ejector sleeve dịch chuyển theo cơ cấu đẩy để tác động lên vùng sản phẩm bao quanh center pin. Kích thước lỗ V và center pin cần được lựa chọn theo đúng điều kiện lắp ghép quy định trong catalogue.

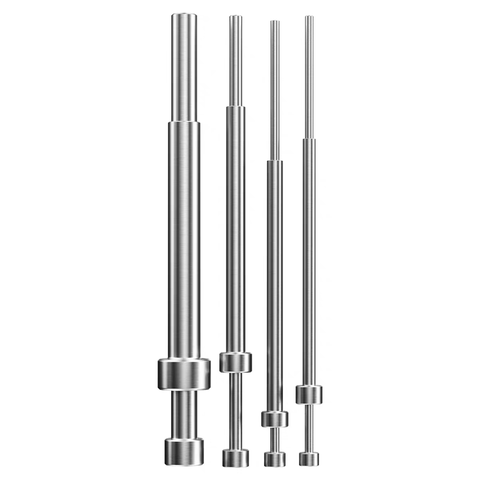

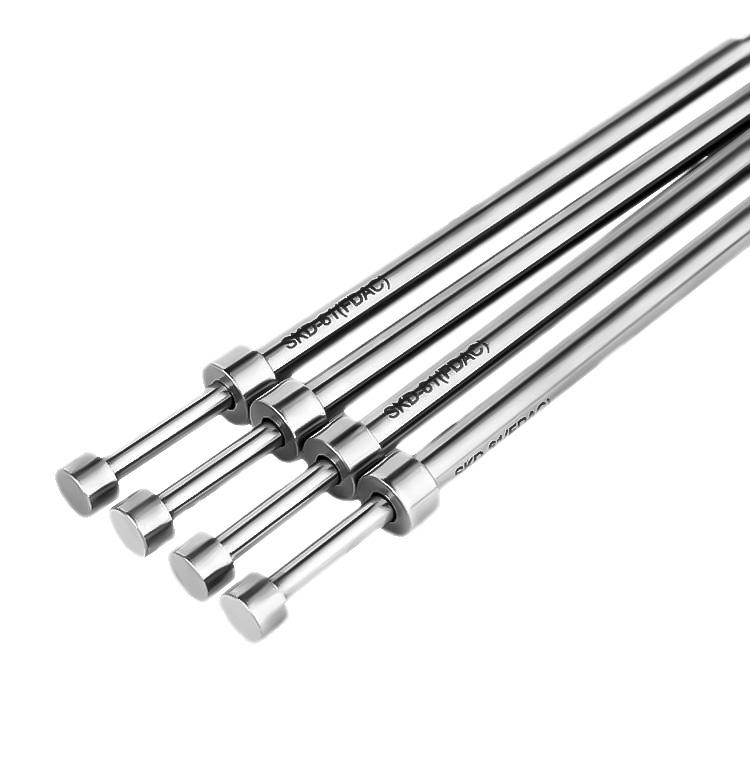

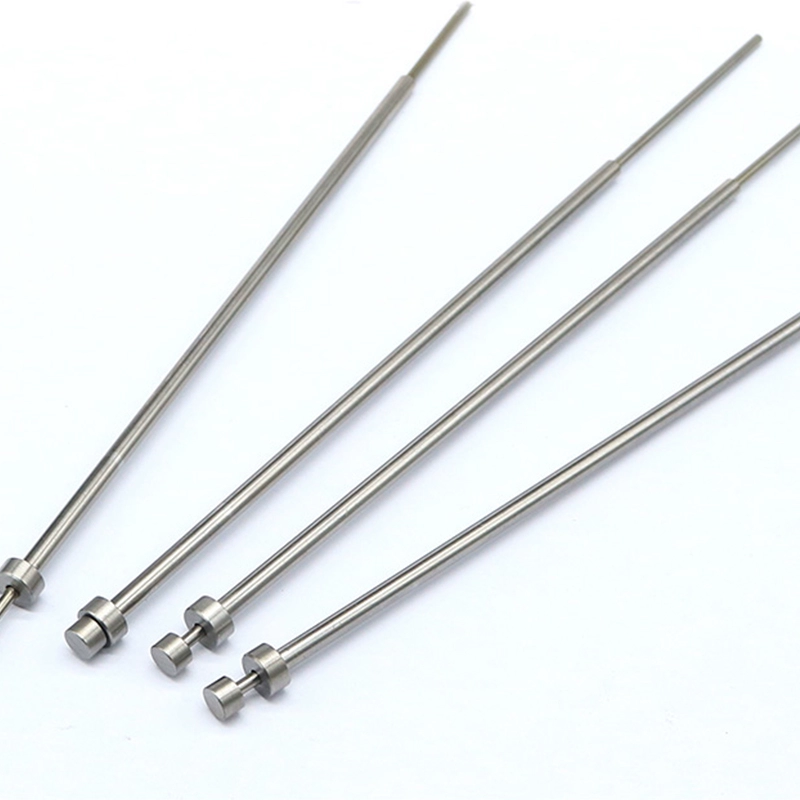

Ống đẩy ESJ
2. Thông số kỹ thuật ống đẩy ESJ
| Model | ESJ |
| Tên catalogue | Straight Ejector Sleeve – Standard Type |
| Vật liệu | Tương đương SKD61 |
| Xử lý bề mặt | Thấm nitơ |
| Độ cứng bề mặt | ≥ 900 HV |
| Độ cứng vật liệu nền | 40 ±3 HRC |
| Dung sai lỗ V | H7 |
| Độ đồng tâm lỗ và thân | ⌀0.06 mm |
| Chiều dài L | 100–500 mm theo quy cách catalogue |

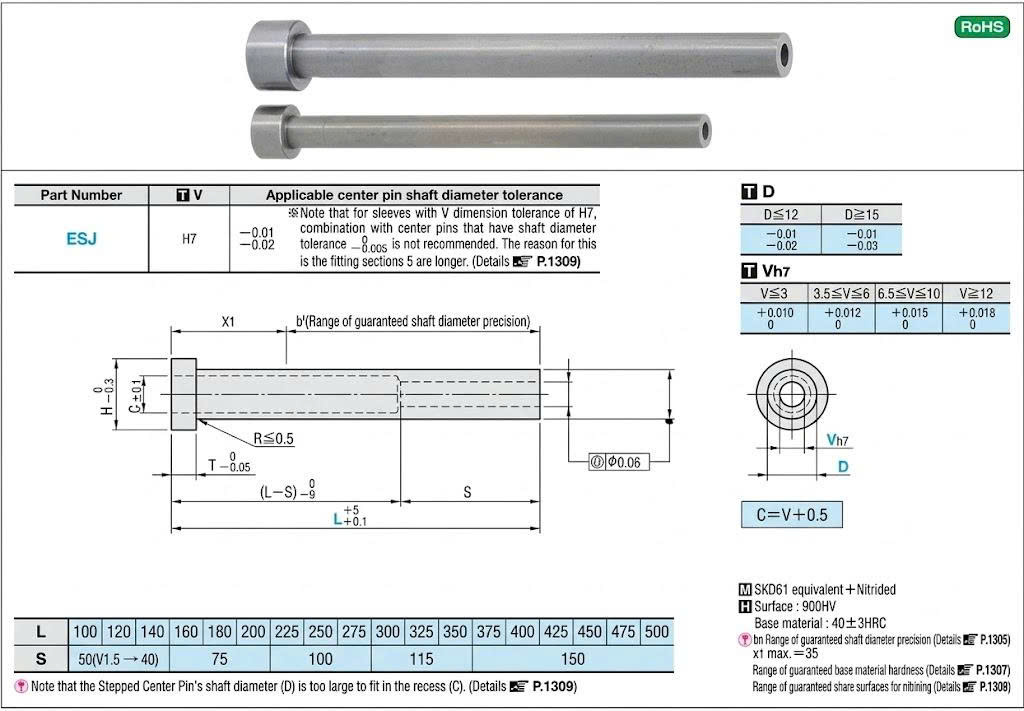

Thông số ống đẩy ESJ
3. Đặc điểm nổi bật của ESJ
- Vật liệu SKD61 tương đương kết hợp thấm nitơ, phù hợp với kết cấu ejector sleeve của khuôn nhựa.
- Lỗ V dung sai H7 với các mức dung sai được MISUMI quy định theo đường kính.
- Độ đồng tâm ⌀0.06 mm giữa lỗ và đường kính thân theo catalogue.
- Nhiều lựa chọn chiều dài L, từ 100 đến 500 mm tùy quy cách.
- Có thể lựa chọn D, V và L theo kích thước yêu cầu của cụm đẩy.
4. Cách chọn ống đẩy ESJ
Khi lựa chọn ESJ cần kiểm tra đồng thời đường kính ngoài D, đường kính lỗ V, chiều dài L và kích thước center pin. Không nên lựa chọn sleeve chỉ theo đường kính ngoài vì V quyết định trực tiếp kích thước lắp ghép với center pin.
Lưu ý kỹ thuật: MISUMI không khuyến nghị kết hợp ESJ có lỗ V dung sai H7 với center pin có dung sai đường kính trục 0/-0.005 mm do chiều dài vùng lắp ghép S của loại sleeve này lớn. Khi thay thế cần kiểm tra đúng dung sai của cả sleeve và center pin.
=> Tìm hiểu thêm về dung sai tại: Các Cấp Dung Sai Trong Cơ Khí: Bảng Tra ISO 286, H7, h6, g6 Và Cách Chọn Dung Sai
