Thông số kỹ thuật ống đẩy ESJ6
Model: ESJ6
Loại: Straight Ejector Sleeve
Đường kính ngoài D: 6 mm
Đường kính lỗ V: 2 / 2.5/ 3 / 3.5 / 4/ mm
Dung sai lỗ V: H7
Chiều dài L: Tự do tùy V
Vật liệu: SKD61
Độ cứng bề mặt : ≥ 900 HV
Độ cứng vật liệu nền: 40 ±3 HRC
Chính sách hỗ trợ
Xác nhận mã và quy cách trước khi đặt
Theo chính sách vận chuyển
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

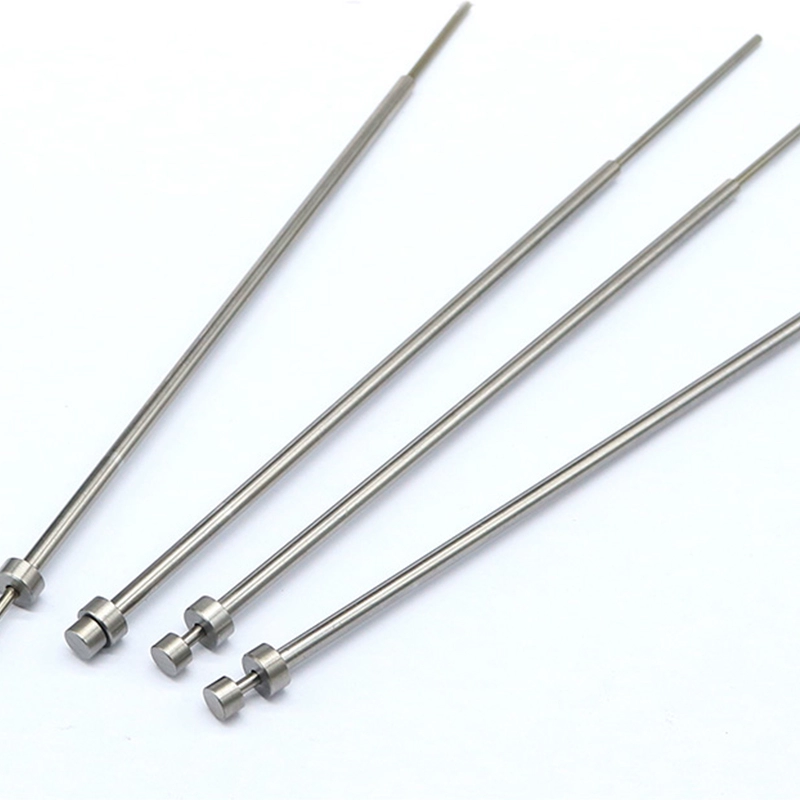

Ống Đẩy ESJ6 D6 MISUMI | Ejector Sleeve SKD61
1. Đặc điểm kỹ thuật của ống đẩy ESJ6
Ống đẩy ESJ6 thuộc series Straight Ejector Sleeve ESJ của MISUMI, có đường kính ngoài danh nghĩa D = 6 mm. Sản phẩm có kết cấu dạng ống để kết hợp với center pin trong hệ thống đẩy của khuôn nhựa.

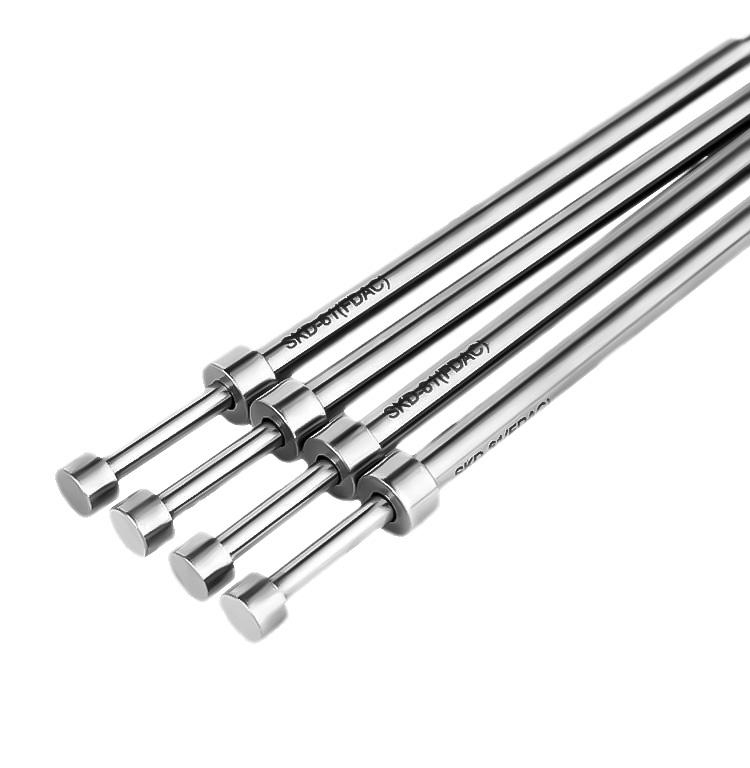

ESJ6 được chế tạo từ SKD61 và xử lý thấm nitơ. Độ cứng bề mặt theo catalogue đạt từ 900 HV, trong khi độ cứng vật liệu nền là 40 ±3 HRC.
Điểm cần chú ý trên ESJ6 là mối quan hệ giữa đường kính ngoài D và lỗ tâm V. D6 xác định kích thước ngoài của sleeve, còn V là kích thước lỗ dùng để kết hợp với center pin.
Lỗ V được MISUMI quy định theo dung sai H7. Vì vậy khi chọn center pin đi cùng, cần kiểm tra cả đường kính danh nghĩa và dung sai lắp ghép, không nên chỉ dựa vào việc hai chi tiết có cùng kích thước danh nghĩa.

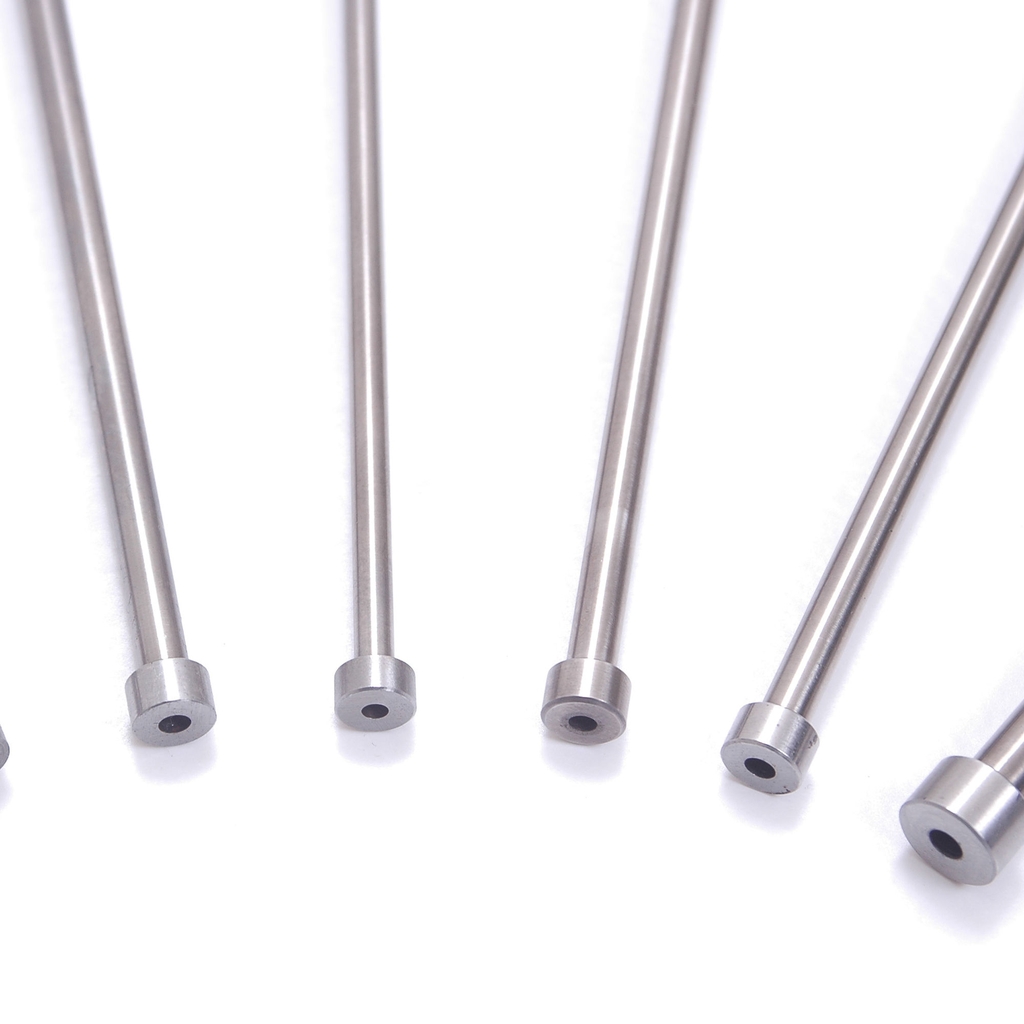

Ống đẩy ESJ

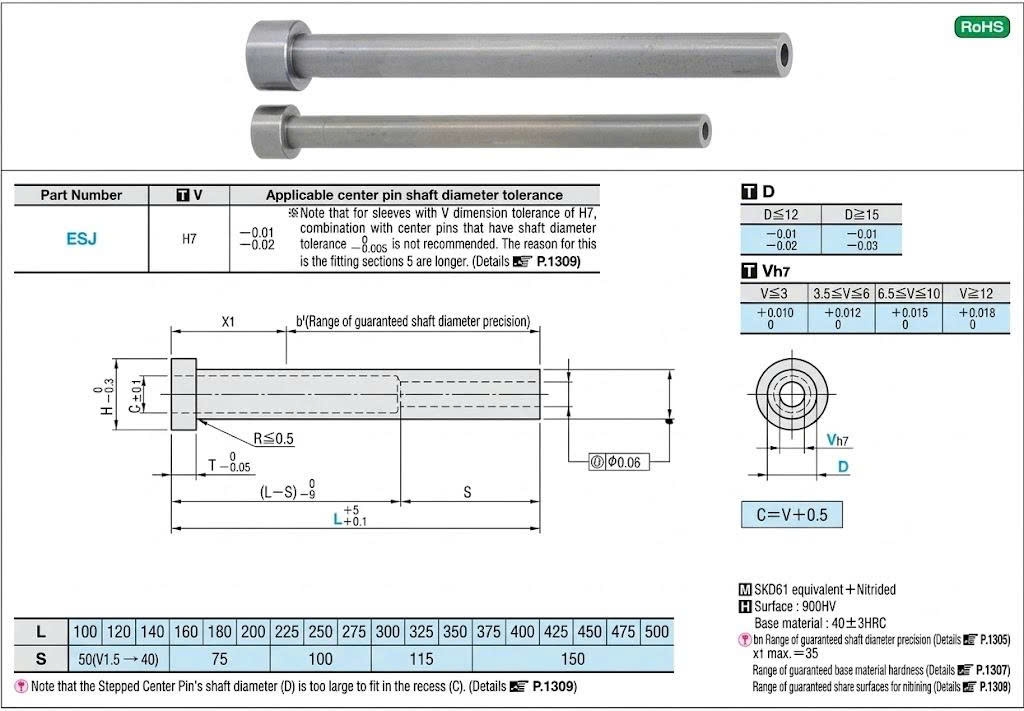

2. Thông số kỹ thuật ống đẩy ESJ6
| Model | ESJ6 |
| Series | ESJ – Straight Ejector Sleeve |
| Đường kính ngoài D | 6 mm |
| Dung sai D | -0.01 / -0.02 mm |
| Đường kính lỗ V | 2 / 2.5 / 3 / 3.5 / 4 mm |
| Dung sai lỗ V | H7 |

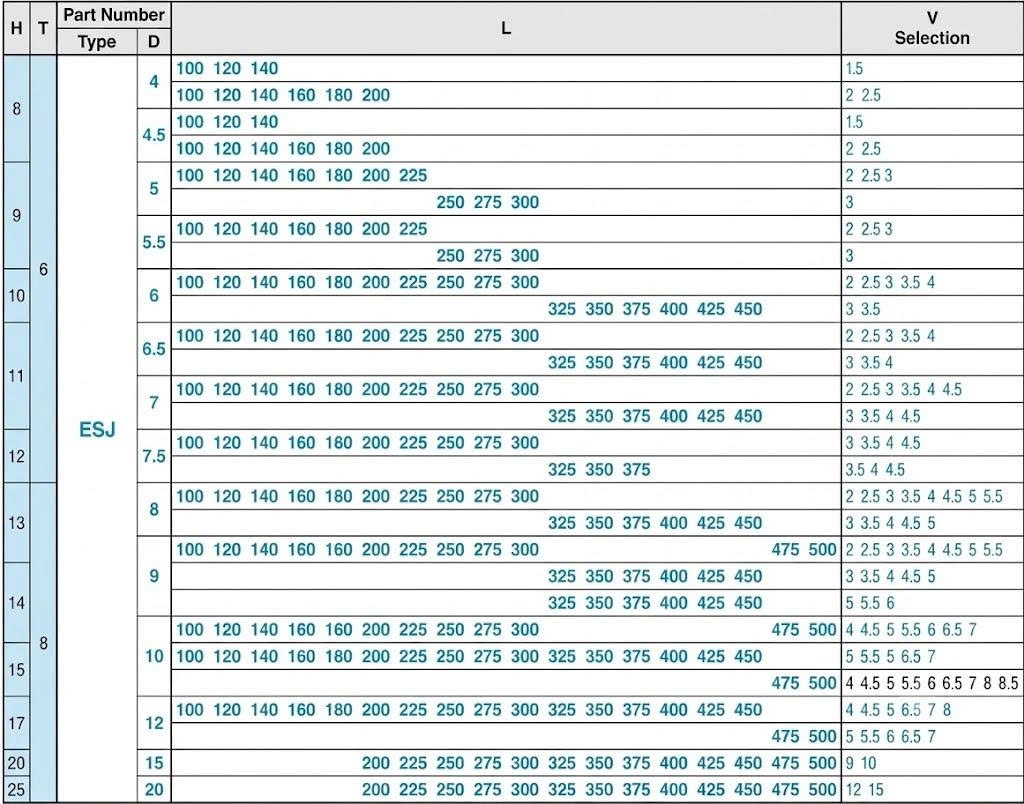

| Chiều dài L | Nhiều lựa chọn theo V và bảng mã catalogue |
| Vật liệu | SKD61 |
| Xử lý bề mặt | Thấm nitơ |
| Độ cứng bề mặt | ≥ 900 HV |
| Độ cứng vật liệu nền | 40 ±3 HRC |
| Độ đồng tâm lỗ và thân | ⌀0.06 mm |
3. Lưu ý khi thay thế ống đẩy ESJ6
Khi thay ESJ6 đang sử dụng trên khuôn, không nên chỉ đo D = 6 mm rồi đặt hàng. Cần kiểm tra thêm đường kính lỗ V, chiều dài L và center pin đang lắp cùng.
Ví dụ, các ESJ cùng có đường kính ngoài D6 nhưng khác kích thước V sẽ là những quy cách khác nhau. Chiều dài L cũng là thông số lựa chọn riêng và cần đối chiếu với bảng mã MISUMI.
Đối với center pin, cần chú ý điều kiện dung sai lắp ghép với lỗ V H7. Catalogue MISUMI có lưu ý riêng về việc kết hợp sleeve V-H7 với một số center pin có dung sai trục 0/-0.005 mm, do đó nên kiểm tra đúng loại center pin trước khi thay thế.
4. Mua ống đẩy ESJ6
Khách hàng cần mua ống đẩy ESJ6 nên cung cấp ít nhất V, L và số lượng. Trường hợp thay thế sản phẩm cũ, có thể gửi mã đang sử dụng, bản vẽ hoặc kích thước center pin để kiểm tra quy cách trước khi đặt hàng.
Linhkienkhuon247 tra mã ESJ, kiểm tra kích thước theo catalogue và báo giá theo quy cách, số lượng.
