Thông số kỹ thuật ống đẩy ESJ8
Model: ESJ8
Loại: Straight Ejector Sleeve
Đường kính ngoài D: 8 mm
Đường kính lỗ V: 2 / 2.5/ 3 / 3.5 / 4/ 4.5/5/5.5mm
Dung sai lỗ V: H7
Chiều dài L: Tự do tùy V
Vật liệu: SKD61
Độ cứng bề mặt : ≥ 900 HV
Độ cứng vật liệu nền: 40 ±3 HRC
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

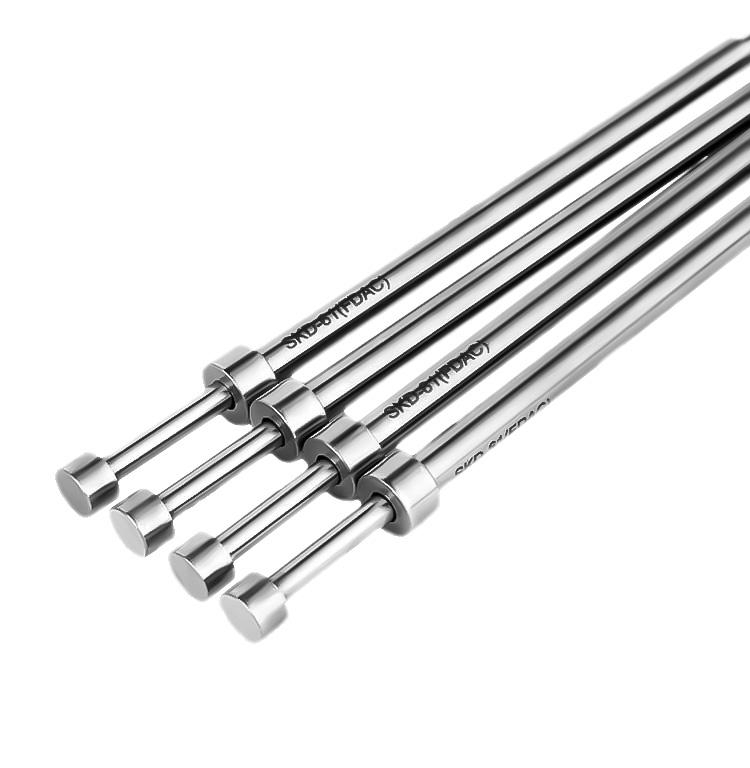

Ống Đẩy ESJ8 D8 MISUMI | Ejector Sleeve SKD61
Ống đẩy ESJ8 là Straight Ejector Sleeve thuộc series ESJ của MISUMI, có đường kính ngoài danh nghĩa D = 8 mm, sử dụng trong cơ cấu đẩy của khuôn nhựa kết hợp với center pin.
ESJ8 được chế tạo từ SKD61, xử lý thấm nitơ. Theo catalogue MISUMI, độ cứng bề mặt đạt từ 900 HV và độ cứng vật liệu nền 40 ±3 HRC. D8 chỉ là đường kính ngoài; để xác định đúng sản phẩm còn phải chọn V và L.

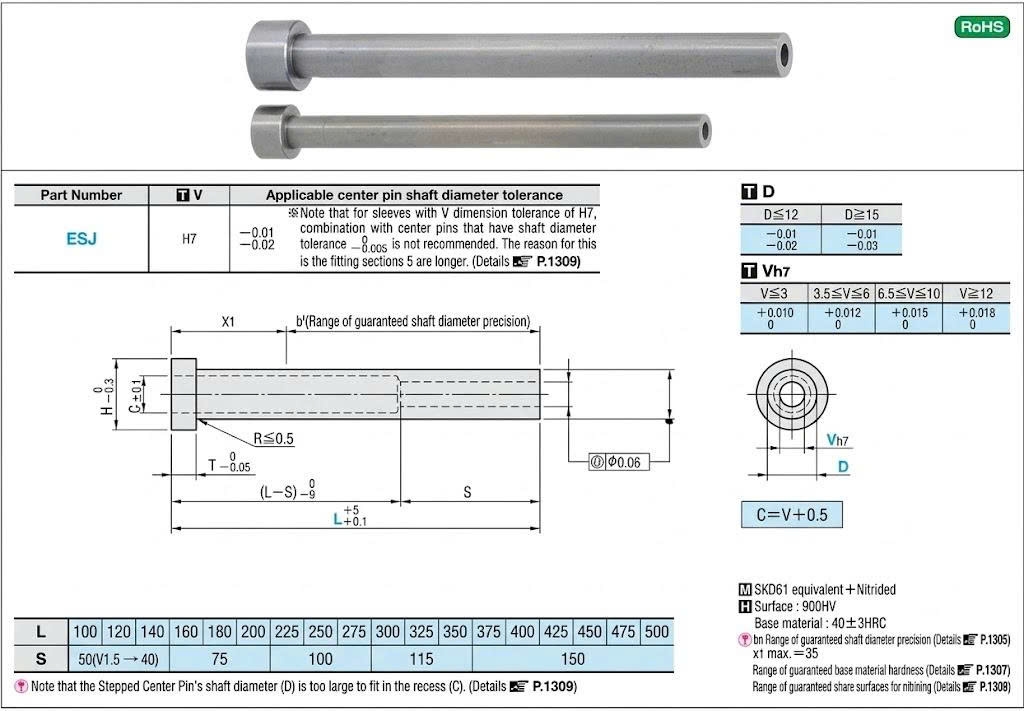

1. Thông số kỹ thuật ống đẩy ESJ8
| Model | ESJ8 |
| Loại | Straight Ejector Sleeve |
| Đường kính ngoài D | 8 mm |
| Dung sai D | -0.01 / -0.02 mm |
| Đường kính lỗ V | Nhiều lựa chọn theo bảng mã MISUMI |
| Dung sai lỗ V | H7 |
| Chiều dài L | Nhiều lựa chọn theo V và bảng mã catalogue |
| Vật liệu | SKD61 |
| Xử lý bề mặt | Thấm nitơ |
| Độ cứng bề mặt | ≥ 900 HV |
| Độ cứng vật liệu nền | 40 ±3 HRC |
| Độ đồng tâm lỗ và thân | ⌀0.06 mm |

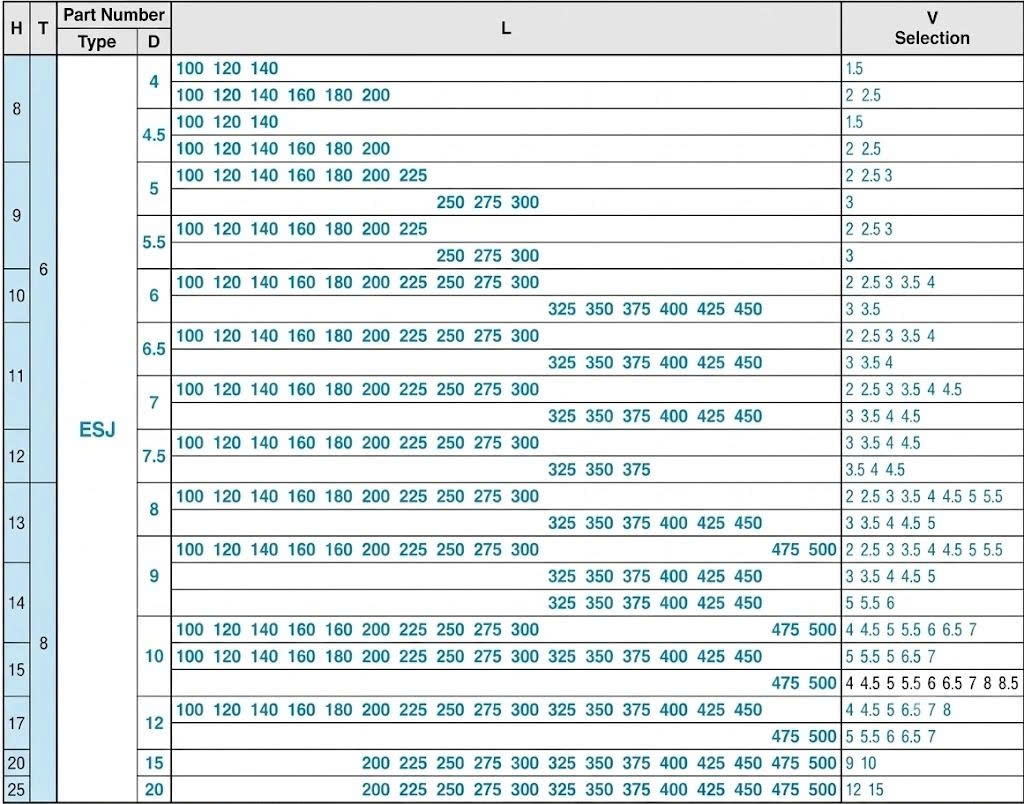

2. Chọn đường kính lỗ V cho ESJ8 như thế nào?
Ống đẩy ESJ8, D8 không đồng nghĩa với một kích thước lỗ V cố định. MISUMI cung cấp nhiều quy cách V trong cùng đường kính ngoài, vì vậy V phải được xác định riêng theo center pin và thiết kế khuôn.
Điểm cần chú ý là lỗ V của ESJ được gia công theo dung sai H7. Do đó khi lựa chọn không nên chỉ lấy đường kính danh nghĩa của center pin rồi mặc định chọn V bằng kích thước đó. Cần kiểm tra thêm dung sai đường kính trục của center pin và điều kiện lắp ghép.
-> Ví dụ, khi kỹ thuật yêu cầu “ESJ8”, bộ phận mua hàng vẫn cần hỏi thêm ít nhất V bao nhiêu và L bao nhiêu trước khi chốt mã. Đây là hai thông số có thể làm thay đổi quy cách đặt hàng dù đường kính ngoài đều là D8.
=> Tìm hiểu thêm tại: Các Cấp Dung Sai Trong Cơ Khí: Bảng Tra ISO 286, H7, h6, g6 Và Cách Chọn Dung Sai
3. Mua ống đẩy ESJ8 cần cung cấp thông tin gì?
Để kiểm tra đúng mã ESJ8, khách hàng nên cung cấp đường kính lỗ V, chiều dài L và số lượng. Nếu mua để thay thế ống đẩy đang sử dụng, nên gửi thêm mã cũ, bản vẽ hoặc thông số center pin để đối chiếu.
Linhkienkhuon247 tra mã ESJ, kiểm tra kích thước theo catalogue và báo giá theo quy cách, số lượng.
👉👉👉Doanh nghiệp cần xem thêm về linh kiện khuôn mẫu: linhkienkhuon247.com
Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
