Ống Đẩy ESJ20 D20 MISUMI | V12 V15 SKD61

1. Tổng quan về ống đẩy ESJ20

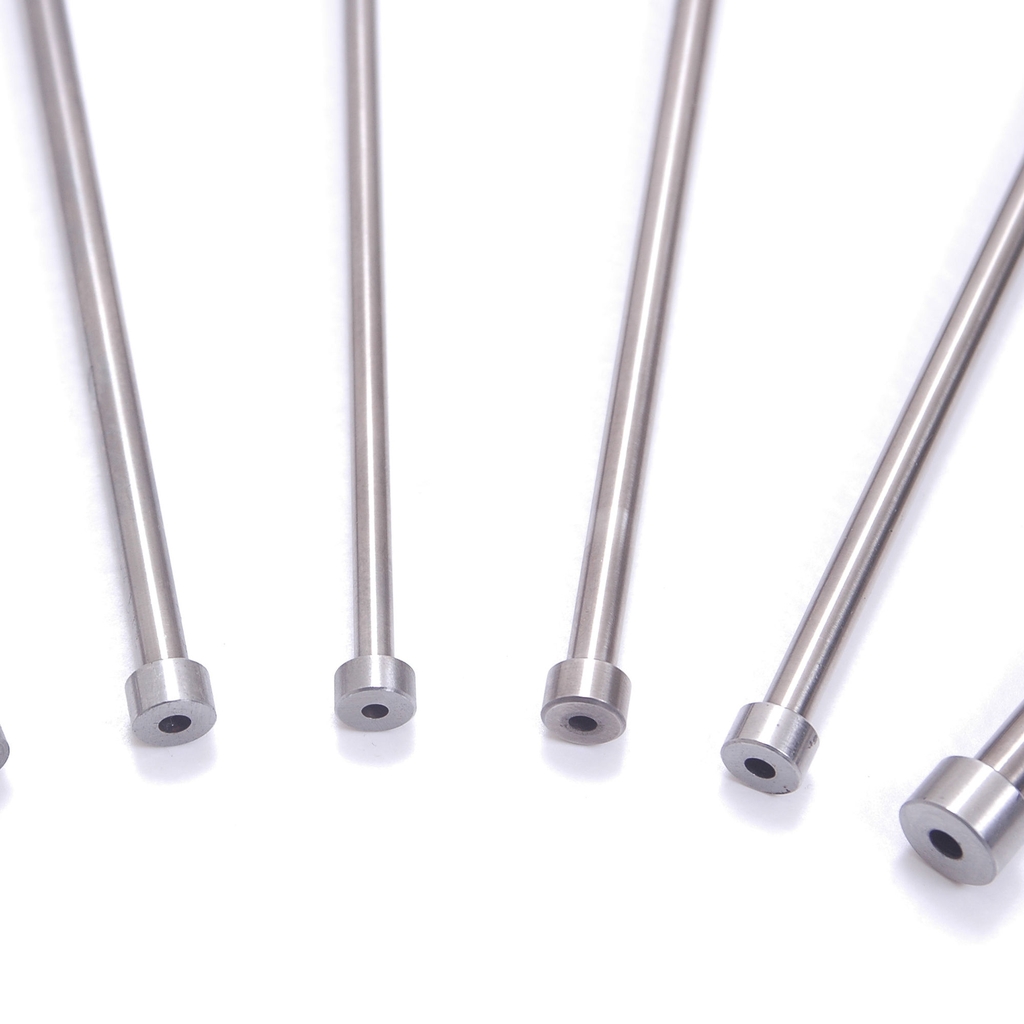

Ống đẩy ESJ20 là Straight Ejector Sleeve thuộc series ESJ của MISUMI, có đường kính ngoài danh nghĩa D = 20 mm. Theo bảng quy cách của series, ESJ20 có hai lựa chọn đường kính lỗ trong là V12 và V15 mm, kết hợp với các chiều dài L từ 200 đến 500 mm.

ESJ20 được chế tạo từ SKD61 và xử lý thấm nitơ. Theo catalogue MISUMI, độ cứng bề mặt đạt từ 900 HV, độ cứng vật liệu nền 40 ±3 HRC.

Ống đẩy ESJ20 có các lựa chọn chiều dài theo bước 25 mm:

L200 / 225 / 250 / 275 / 300 / 325 / 350 / 375 / 400 / 425 / 450 / 475 / 500 mm.

=> Như vậy, để xác định một quy cách ESJ20 cần có đủ ba thông tin chính: D20 + V12 hoặc V15 + chiều dài L.

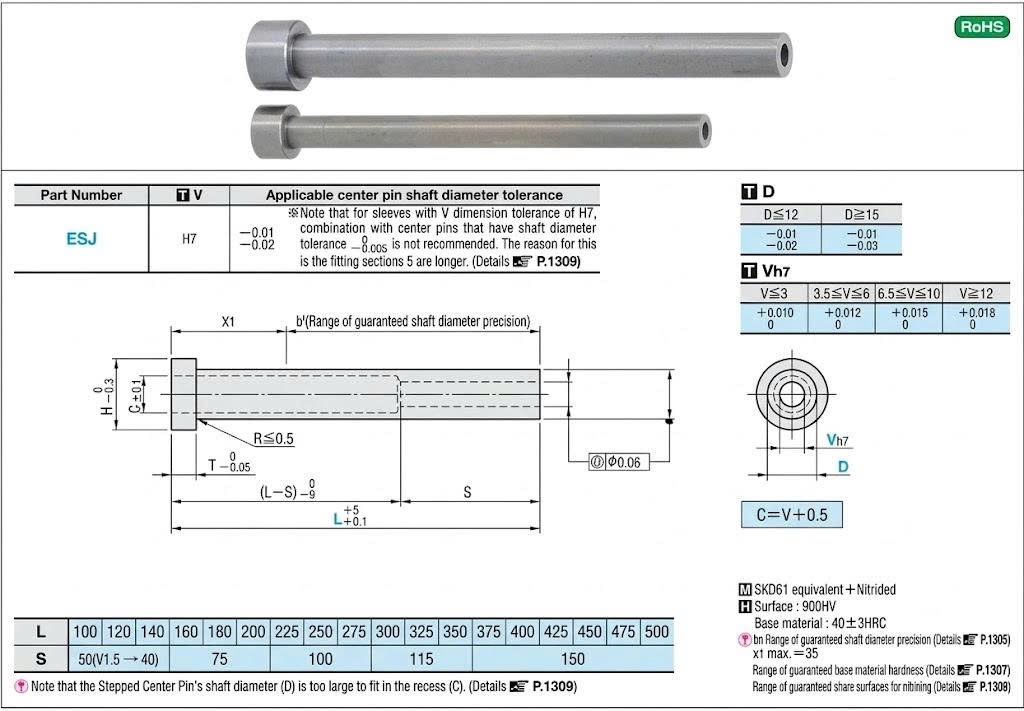

2. Thông số kỹ thuật ống đẩy ESJ20

Model	ESJ20
Loại	Straight Ejector Sleeve
Đường kính ngoài D	20 mm
Dung sai D	-0.01 / -0.03 mm
Đường kính lỗ V	12 / 15 mm
Dung sai lỗ V	H7
Chiều dài L	200 – 500 mm, bước 25 mm
Vật liệu	SKD61
Xử lý bề mặt	Thấm nitơ
Độ cứng bề mặt	≥ 900 HV
Độ cứng vật liệu nền	40 ±3 HRC
Độ đồng tâm lỗ và thân	⌀0.06 mm

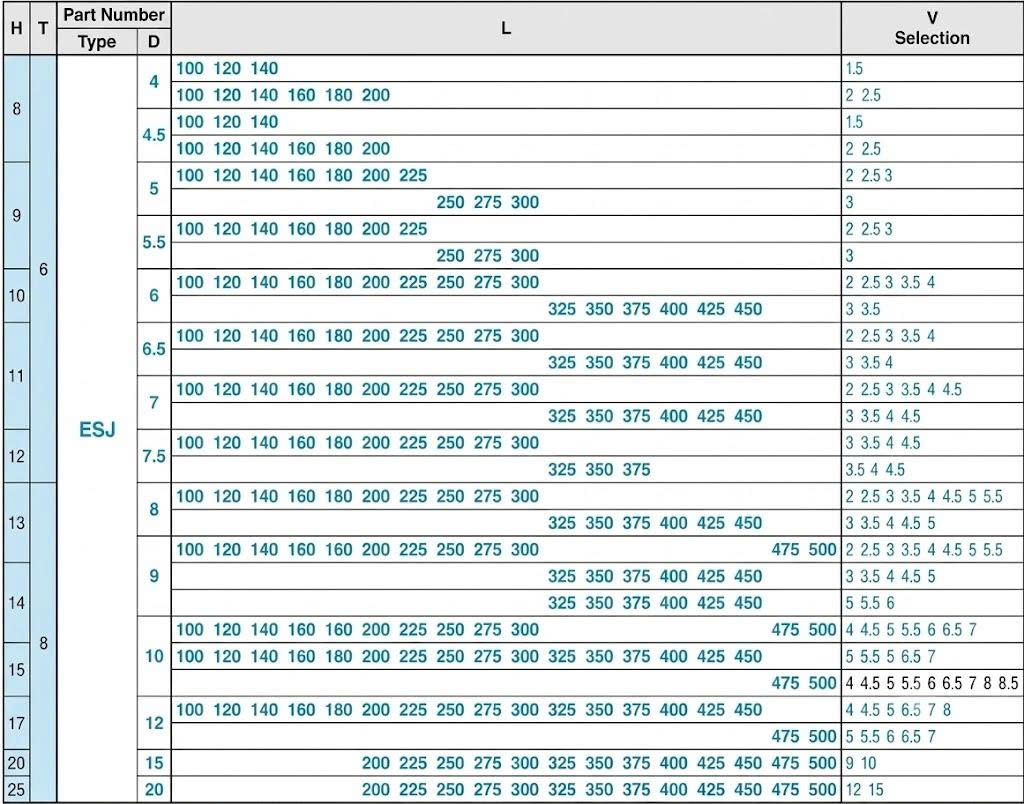

ESJ

Thông sô của ống đẩy ESJ

3. Thay ống đẩy ESJ20 cũ cần kiểm tra gì?

Nếu ESJ20 được mua để thay thế linh kiện đang sử dụng trên khuôn, nên ưu tiên kiểm tra mã trên bản vẽ hoặc catalogue BOM của khuôn. Khi không còn mã, cần đo lại đường kính ngoài D, đường kính lỗ V và chiều dài L của sản phẩm.

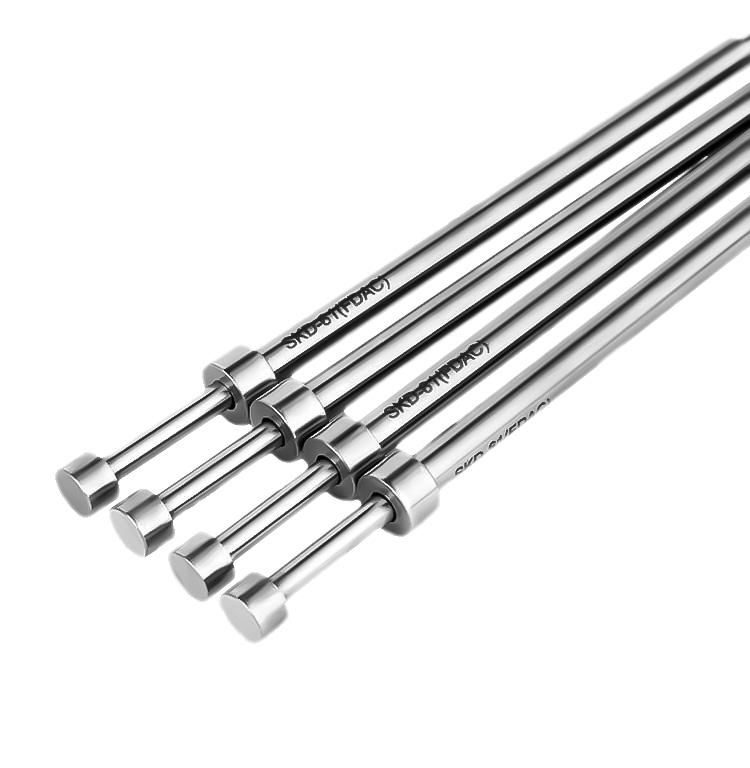

Riêng center pin làm việc cùng sleeve cũng cần được kiểm tra. Lỗ V của ESJ20 sử dụng dung sai H7; với V12 và V15, dung sai H7 tương ứng +0.018 / 0 mm. Vì vậy không nên xác định khả năng lắp ghép chỉ từ đường kính danh nghĩa của center pin.

Khi yêu cầu báo giá ống đẩy ESJ20, khách hàng nên cung cấp V12 hoặc V15, chiều dài L và số lượng. Nếu mua để thay thế sản phẩm cũ, có thể gửi mã linh kiện hoặc bản vẽ để đối chiếu trước khi đặt hàng.

Linhkienkhuon247 tra mã ESJ, kiểm tra kích thước theo catalogue và báo giá theo quy cách, số lượng.

👉👉👉Doanh nghiệp cần xem thêm về linh kiện khuôn mẫu: linhkienkhuon247.com

Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
