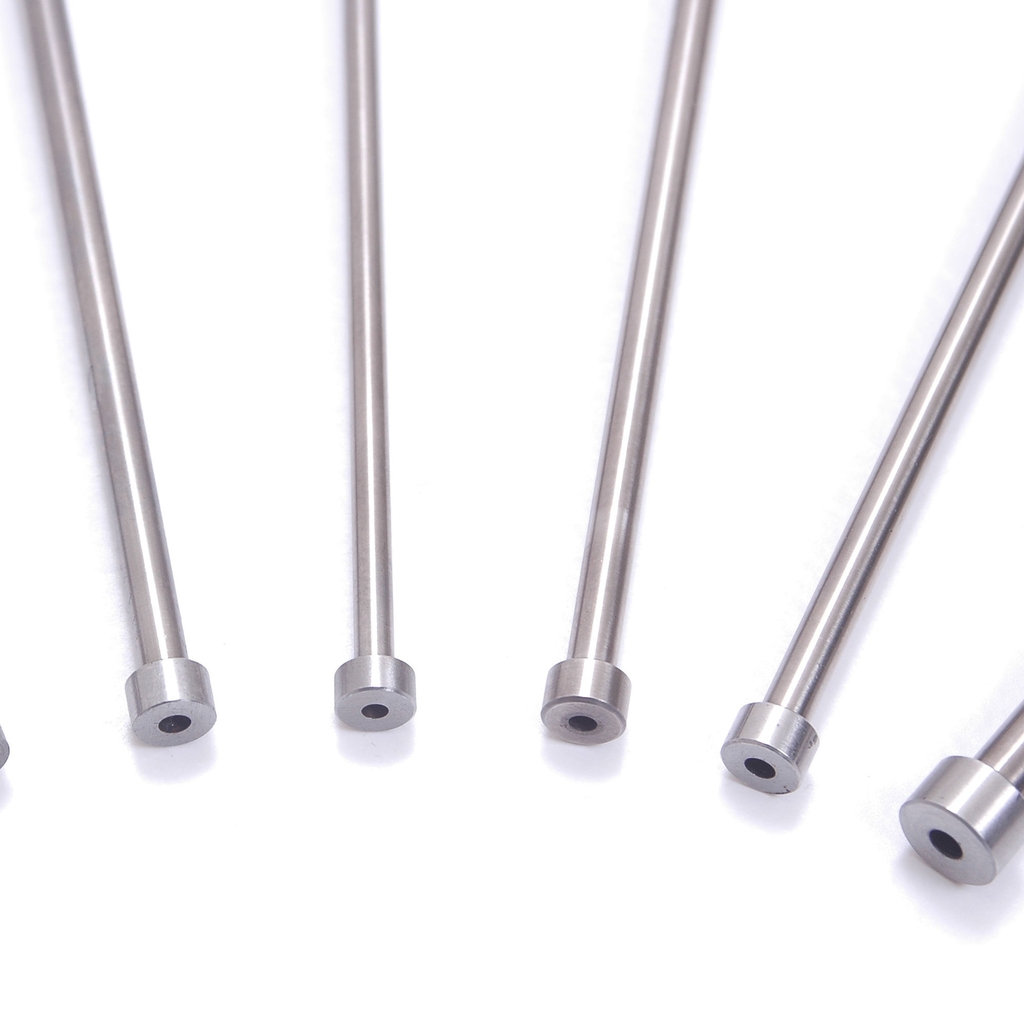

Ống Đẩy ESJ12 D12 MISUMI | Ejector Sleeve SKD61

Ống đẩy ESJ12 là Straight Ejector Sleeve thuộc series ESJ của MISUMI, có đường kính ngoài danh nghĩa D = 12 mm. Sản phẩm có nhiều lựa chọn đường kính lỗ V và chiều dài L để lựa chọn theo kích thước center pin và thiết kế khuôn.

ESJ12 được chế tạo từ SKD61 và xử lý thấm nitơ. Lỗ trong được gia công theo dung sai H7, độ đồng tâm giữa lỗ và đường kính thân là ⌀0.06 mm.

1. Thông số kỹ thuật ống đẩy ESJ12

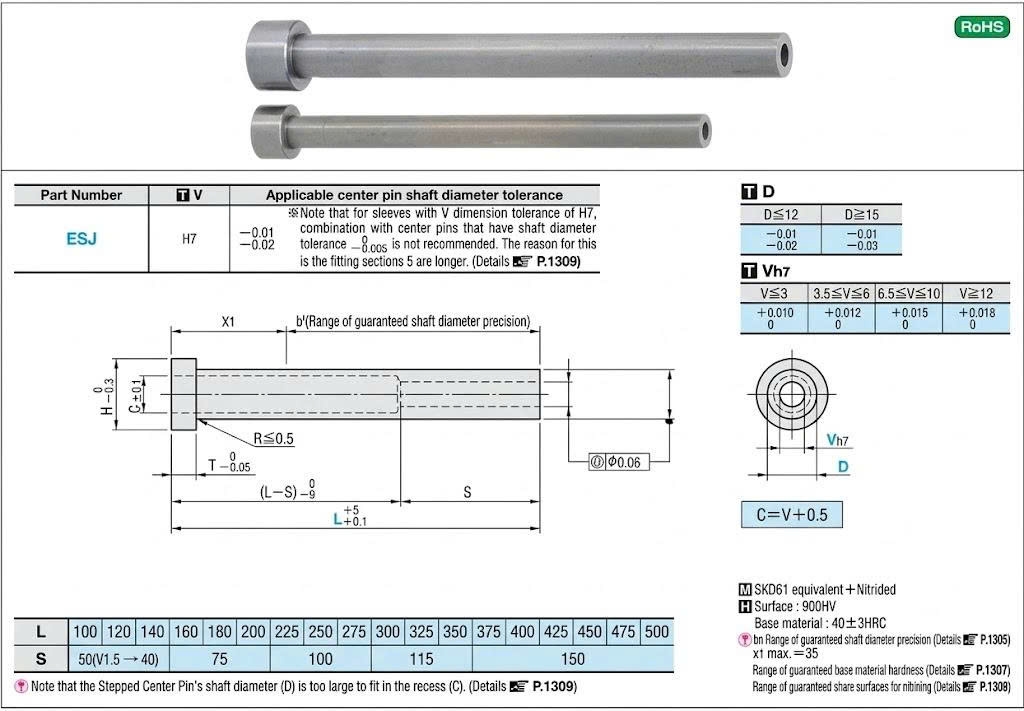

Model	ESJ12
Loại	Straight Ejector Sleeve
Đường kính ngoài D	12 mm
Dung sai D	-0.01 / -0.02 mm

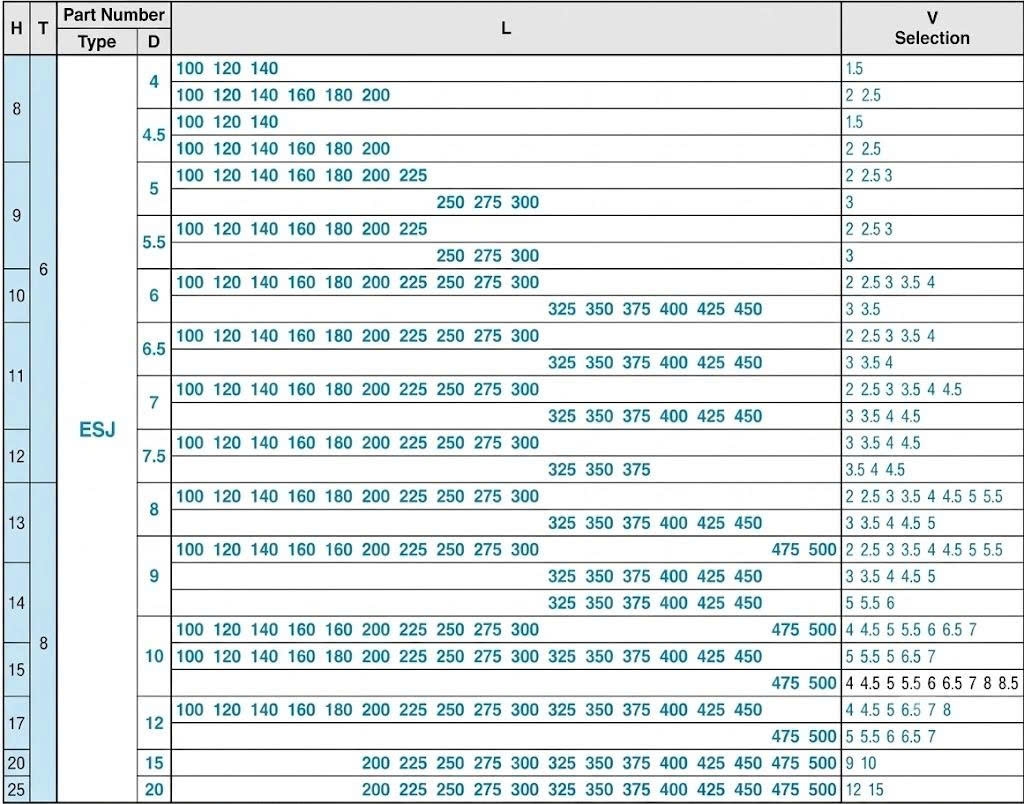

Đường kính lỗ V	4 / 4.5 / 5 / 5.5 / 6 / 6.5 / 7 / 8 / 8.5 mm
Dung sai lỗ V	H7
Chiều dài L	100 / 120 / .../ 475 / 500 mm
Độ dày đầu T	8 mm (JIS)
Vật liệu	SKD61
Xử lý bề mặt	Thấm nitơ
Độ cứng bề mặt	≥ 900 HV
Độ cứng vật liệu nền	40 ±3 HRC
Độ đồng tâm lỗ và thân	⌀0.06 mm

2. Lưu ý dung sai lỗ khi chọn center pin cho ESJ12

Lỗ V của ESJ12 sử dụng dung sai H7. Giá trị dung sai thực tế thay đổi theo kích thước V chứ không phải tất cả các lỗ đều có cùng một trị số.

Đối với các kích thước V của ESJ12:

V4 đến V6: H7 tương ứng +0.012 / 0 mm.
V6.5 đến V8.5: H7 tương ứng +0.015 / 0 mm.

Thông tin này cần được xem cùng dung sai đường kính của center pin. Không nên kết luận khả năng lắp ghép chỉ dựa trên việc sleeve và center pin có cùng đường kính danh nghĩa.

=> Xem thêm tại: Các Cấp Dung Sai Trong Cơ Khí: Bảng Tra ISO 286, H7, h6, g6 Và Cách Chọn Dung Sai

3. Thông tin cần cung cấp khi mua ESJ12

Khi yêu cầu báo giá ống đẩy ESJ12, nên cung cấp tối thiểu V, L và số lượng. Với sản phẩm mua để thay thế, có thể gửi thêm mã cũ hoặc bản vẽ để kiểm tra lại quy cách trước khi đặt hàng.

Linhkienkhuon247 tra mã ESJ, kiểm tra kích thước theo catalogue và báo giá theo quy cách, số lượng.
