Trục Dẫn Hướng Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Trong Khuôn Mẫu

Trong khuôn ép nhựa, độ chính xác khi đóng mở khuôn là yếu tố quyết định đến chất lượng sản phẩm, tuổi thọ khuôn và hiệu suất sản xuất. Để đảm bảo hai nửa khuôn luôn được định vị chính xác trong suốt quá trình vận hành, trục dẫn hướng khuôn nhựa là linh kiện không thể thiếu.

1. Trục Dẫn Hướng Khuôn Nhựa Là Gì?

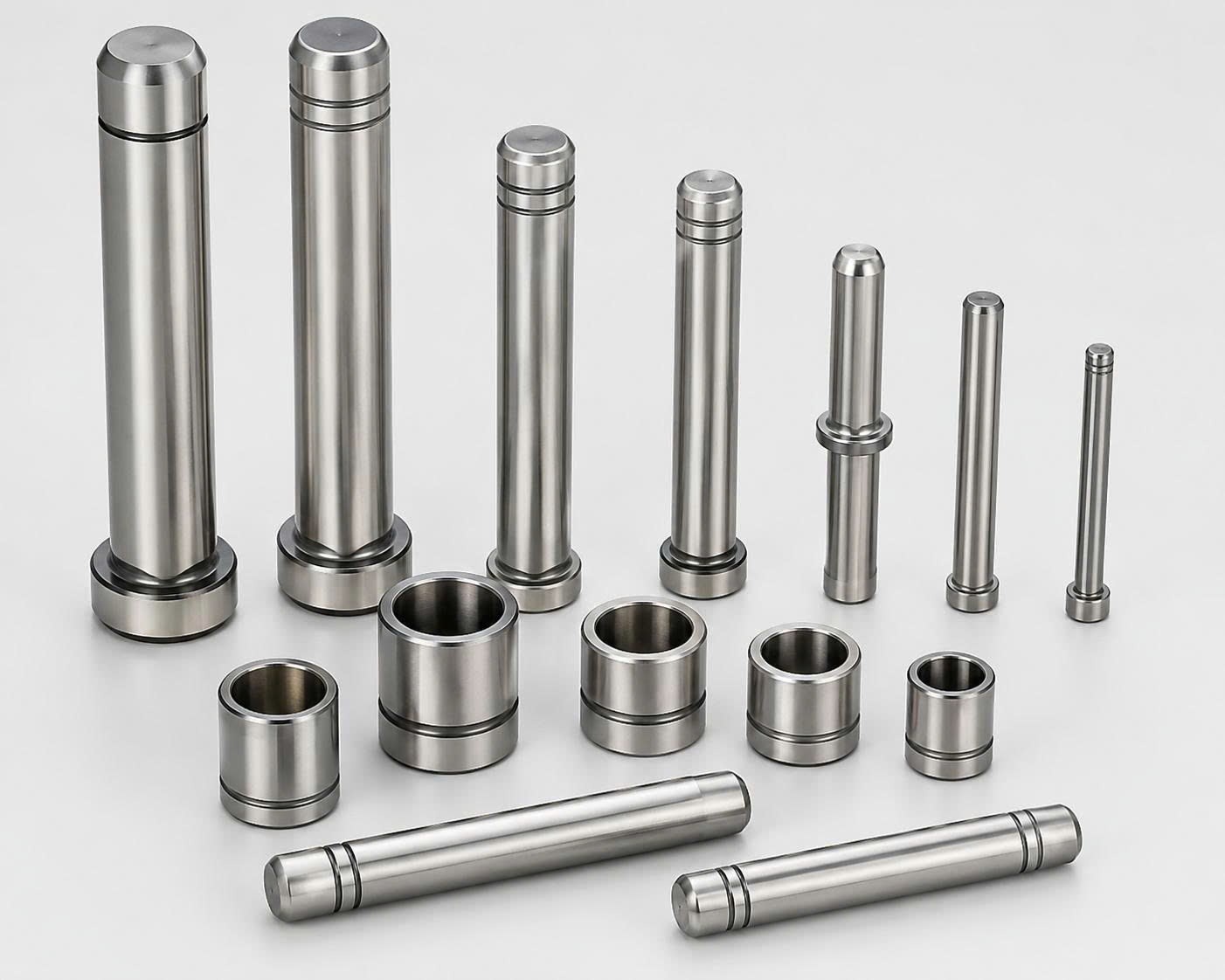

Trục dẫn hướng khuôn nhựa (Guide Post) là chi tiết cơ khí dạng trụ được lắp trên khuôn nhằm dẫn hướng và định vị chính xác giữa phần khuôn động và khuôn tĩnh trong quá trình đóng mở khuôn. Khi kết hợp với Bạc dẫn hướng, trục dẫn hướng giúp giảm ma sát, hạn chế mài mòn và duy trì độ đồng tâm giữa các tấm khuôn. Đây là chi tiết gần như bắt buộc đối với hầu hết các loại khuôn công nghiệp.

Cấu tạo của trục dẫn hướng:  Một trục dẫn hướng tiêu chuẩn thường gồm các phần sau:

• Thân trục: Được mài chính xác với độ tròn và độ nhẵn cao.
• Đầu dẫn hướng: Thường được vát mép hoặc bo tròn để giúp bạc dẫn hướng ăn khớp dễ dàng.
• Vai trục (nếu có): Dùng để định vị khi lắp vào tấm khuôn.
• Phần lắp ghép: Có thể là thân ép chặt, ren hoặc kết cấu khác tùy tiêu chuẩn.

=> Bề mặt làm việc của trục thường được tôi cứng và đánh bóng nhằm giảm ma sát và tăng tuổi thọ.

trục dẫn hướng

=> Xem thêm tại: Trục dẫn hướng có vai

Trục dẫn hướng không vai

Trục dẫn  hướng vai giữa

2. Vai trò của trục dẫn hướng

Trục dẫn hướng đảm nhận nhiều chức năng quan trọng:

• Dẫn hướng chính xác khi khuôn đóng mở.
• Giữ đồng tâm giữa nửa khuôn trên và dưới.
• Hạn chế va chạm giữa lõi khuôn và lòng khuôn.
• Giảm tải cho các chi tiết khác.
• Tăng độ chính xác của sản phẩm.
• Kéo dài tuổi thọ khuôn.

=> Nếu không có hệ thống trục dẫn hướng, khuôn rất dễ bị lệch tâm, gây mẻ lõi, gãy chày hoặc giảm chất lượng sản phẩm.

3. Vật liệu chế tạo trục dẫn hướng

Trục dẫn hướng thường được sản xuất từ các loại thép có độ cứng và khả năng chịu mài mòn cao:

=> Sau xử lý nhiệt, độ cứng bề mặt thường đạt 58 đến 62 HRC.

=> Xem thêm tại: Bạc dẫn hướng là gì?

Bộ dẫn hướng là gì?

5. Bảo dưỡng trục dẫn hướng

Bất kỳ một linh kiện nào cũng cần thường xuyên bảo dưỡng, giúp hệ thống hoạt động ổn định, tăng tuổi thọ, và giảm thời gian dừng máy. Trục dẫn hướng thì  càng phải khắc khe hơn.. nên:

• Bôi trơn định kỳ bằng mỡ hoặc dầu phù hợp.
• Kiểm tra độ mòn của trục và bạc dẫn hướng.
• Vệ sinh bụi bẩn, mạt kim loại trước khi vận hành.
• Thay thế khi xuất hiện xước sâu, cong hoặc mòn vượt giới hạn.

6. Câu hỏi thường gặp (FAQ)

Trục dẫn hướng có tác dụng gì?

Trục dẫn hướng giúp định hướng chuyển động khi khuôn đóng mở, giữ hai nửa khuôn đồng tâm và giảm nguy cơ va chạm giữa các chi tiết.

Trục dẫn hướng và bạc dẫn hướng có phải thay cùng nhau không?

Nếu cả hai đều có dấu hiệu mòn, nên thay đồng bộ để đảm bảo khe hở làm việc và kéo dài tuổi thọ của hệ thống dẫn hướng.

Vật liệu nào thường dùng cho trục dẫn hướng?

SUJ2 là vật liệu phổ biến nhờ độ cứng và khả năng chống mài mòn tốt. Với môi trường có yêu cầu chống ăn mòn cao, có thể sử dụng SUS440C.

Bao lâu nên kiểm tra trục dẫn hướng?

Nên kiểm tra định kỳ theo chu kỳ bảo dưỡng khuôn hoặc khi phát hiện khuôn đóng mở không còn êm, có tiếng động bất thường hoặc sản phẩm xuất hiện sai lệch kích thước.
