SGOR – Trụ Dẫn Hướng Có Vai Và Rãnh Chứa Dầu Tiêu Chuẩn MISUMI
1. Trụ dẫn hướng SGOR là gì?
Trục SGOR là dòng trụ dẫn hướng có vai và rãnh chứa dầu (Guide Post with Head & Oil Grooves) theo tiêu chuẩn MISUMI, trụ SGOR được chế tạo từ thép ổ lăn SUJ2, sau khi nhiệt luyện đạt độ cứng 58 HRC trở lên, đáp ứng tốt các yêu cầu về khả năng chịu mài mòn, độ chính xác và độ bền trong môi trường sản xuất công nghiệp.
Điểm khác biệt của SGOR so với các dòng trụ dẫn hướng thông thường là thiết kế phần vai định vị kết hợp rãnh chứa dầu trên thân trụ. Vai định vị giúp cố định chính xác vị trí lắp đặt, trong khi các rãnh dầu giúp duy trì lớp bôi trơn giữa trụ và bạc dẫn, giảm ma sát và tăng tuổi thọ cho toàn bộ hệ thống dẫn hướng.

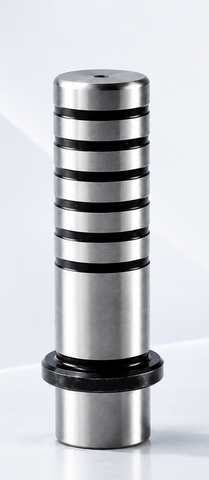

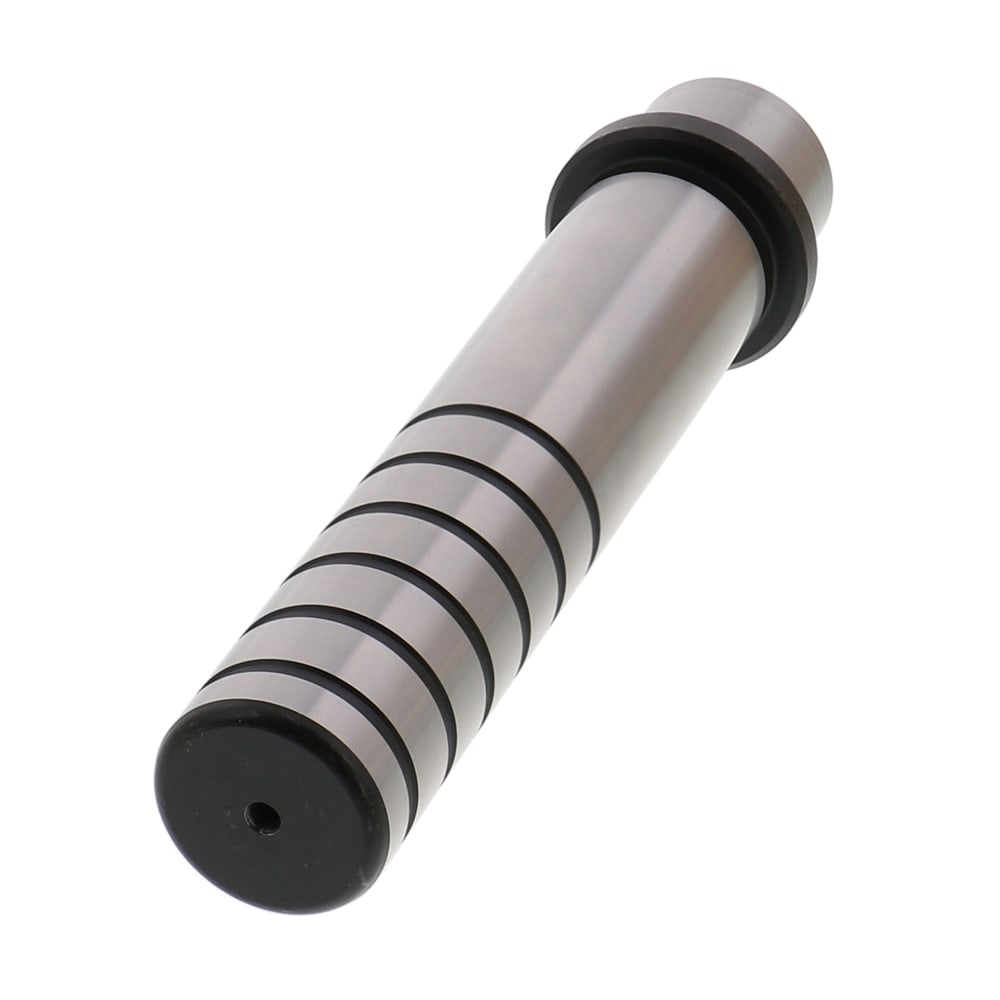

Trục dẫn hướng SGOR
2. Cấu tạo của trụ dẫn hướng SGOR
Trụ dẫn hướng SGOR được thiết kế với nhiều chi tiết nhằm đảm bảo khả năng định vị chắc chắn và bôi trơn hiệu quả.
Thân trụ dẫn
Thân trụ được gia công từ thép SUJ2 có độ bền và khả năng chống mài mòn cao. Sau khi nhiệt luyện, bề mặt được mài chính xác để đảm bảo độ tròn, độ đồng tâm và độ nhẵn theo tiêu chuẩn MISUMI.
Vai định vị
Phần vai được gia công liền với thân trụ, có nhiệm vụ:
- Định vị chính xác vị trí lắp.
- Chịu lực dọc trục.
- Tăng độ ổn định khi làm việc.
- Hạn chế dịch chuyển của trụ trong quá trình vận hành.
-> Đây là ưu điểm lớn của trụ SGOR so với các dòng trụ không có vai.
Ren trong
Đầu trụ được gia công ren trong để sử dụng bu lông lắp cố định vào tấm khuôn.
Thiết kế này giúp:
- Tháo lắp nhanh.
- Không làm hỏng bề mặt dẫn hướng.
- Thuận tiện cho bảo trì.
Rãnh chứa dầu
Trên thân trụ được bố trí các rãnh dầu theo tiêu chuẩn MISUMI.
Các rãnh này có nhiệm vụ:
- Giữ dầu bôi trơn.
- Phân phối dầu đều trên bề mặt tiếp xúc.
- Giảm ma sát.
- Hạn chế hiện tượng bó kẹt khi khuôn làm việc với tần suất cao.
-> Số lượng rãnh thay đổi theo đường kính và chiều dài của trụ.
3 . Thông số kỹ thuật trụ dẫn hướng SGOR
| Thông số | Giá trị |
|---|---|
| Model | SGOR |
| Tiêu chuẩn | MISUMI |
| Loại sản phẩm | Trụ dẫn hướng có vai và rãnh chứa dầu |
| Kiểu lắp | Có vai định vị + ren trong |
| Đặc điểm | Oil Grooves (Rãnh chứa dầu) |
| Vật liệu | SUJ2 |
| Độ cứng | HRC 58 trở lên |
| Dung sai đường kính làm việc | p6 |
| Ứng dụng | Khuôn dập, khuôn nhựa, đồ gá chính xác |

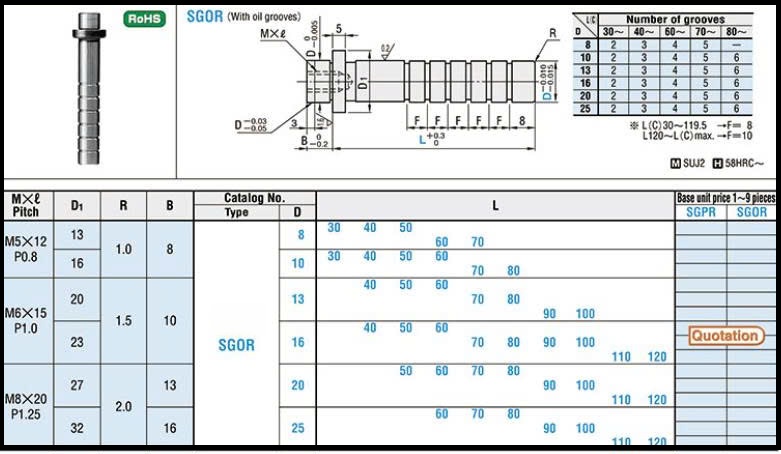

Thông số kỹ thuật SGOR
4. Ưu điểm của trụ dẫn hướng SGOR
Khả năng định vị chắc chắn: Thiết kế vai định vị giúp SGOR được cố định chính xác trong tấm khuôn, tăng độ cứng của hệ thống dẫn hướng.
Bôi trơn hiệu quả: Các rãnh dầu giữ lại dầu bôi trơn lâu hơn, giúp giảm ma sát và tăng tuổi thọ cho cả trụ dẫn và bạc dẫn.
Chống mài mòn cao: Vật liệu SUJ2 kết hợp với độ cứng HRC 58 trở lên giúp SGOR hoạt động bền bỉ trong điều kiện tải trọng lớn.
Độ chính xác cao: Bề mặt được mài chính xác theo tiêu chuẩn MISUMI giúp duy trì độ đồng tâm và giảm sai số khi đóng mở khuôn.
Thuận tiện bảo trì: Thiết kế ren trong hỗ trợ tháo lắp nhanh mà không ảnh hưởng đến bề mặt làm việc.
5. So sánh giữa trục SGOR với SGPR
| Tiêu chí | SGPR | SGOR |
|---|---|---|
| Vai định vị | Có | Có |
| Rãnh chứa dầu | Không | Có |
| Khả năng giữ dầu | Tiêu chuẩn | Tốt hơn |
| Ma sát | Thấp | Thấp hơn trong điều kiện làm việc liên tục |
| Tuổi thọ | Cao | Cao hơn khi bôi trơn đúng cách |
| Ứng dụng | Khuôn tiêu chuẩn | Khuôn tốc độ cao, khuôn tải lớn |
=> Đối với trụ dẫn hướng SGOR dành cho doanh nghiệp sản xuất với tần số cao, giảm thời gian bảo trì và hoạt động ổn định..
6. Câu hỏi thường gặp khi sử dụng trụ SGOR
a. Trục SGOR khác SGPR ở điểm nào?
Trụ SGOR có thêm rãnh chứa dầu trên thân trụ giúp tăng khả năng bôi trơn, trong khi SGPR có bề mặt trơn.
b. Vai định vị của SGOR có tác dụng gì?
Vai định vị giúp cố định chính xác vị trí của trụ dẫn trong tấm khuôn, tăng độ cứng và hạn chế dịch chuyển khi làm việc.
c. Trục SGOR có phù hợp với khuôn tốc độ cao không?
Có. Thiết kế rãnh dầu giúp duy trì lớp bôi trơn ổn định, rất phù hợp với các khuôn làm việc liên tục hoặc tốc độ cao.
d.Trục SGOR được chế tạo từ vật liệu gì?
Theo catalog MISUMI, trụ SGOR được làm từ thép SUJ2 và nhiệt luyện đạt độ cứng từ HRC 58 trở lên.
7. Vì sao nên chọn SGOR tại Sun Việt?
Sun Việt cung cấp đầy đủ các model SGOR theo tiêu chuẩn MISUMI với nhiều kích thước và chiều dài khác nhau.
Khách hàng được hỗ trợ:
-> Tư vấn lựa chọn đúng model theo bản vẽ.
-> Đối chiếu mã tương đương với nhiều thương hiệu.
-> Giao hàng nhanh trên toàn quốc.
-> Hỗ trợ kỹ thuật trước và sau bán hàng.
-> Cam kết chất lượng và nguồn gốc sản phẩm.
=> Cần tham khảo thêm tại : Trục dẫn hướng là gì?
