SGPR – Trụ Dẫn Hướng Có Vai Tiêu Chuẩn MISUMI Cho Khuôn Dập Và Khuôn Nhựa
1. Trụ dẫn hướng SGPR là gì?
SGPR là dòng trụ dẫn hướng có vai (Shoulder Guide Post) theo tiêu chuẩn MISUMI, được thiết kế để định vị và dẫn hướng chính xác giữa nửa khuôn trên và nửa khuôn dưới. So với các dòng trụ dẫn hướng trơn, trục SGPR được tích hợp vai định vị giúp cố định vị trí lắp đặt, tăng độ cứng của hệ thống và hạn chế dịch chuyển khi khuôn làm việc.
Trục SGPR được sử dụng kết hợp với bạc dẫn hướng để tạo thành hệ thống dẫn hướng hoàn chỉnh, đảm bảo chày và cối luôn đồng tâm trong quá trình đóng mở khuôn. Trục SGPR được chế tạo từ thép ổ lăn SUJ2 và nhiệt luyện đạt độ cứng từ HRC 58 trở lên, góp phần giảm mài mòn, nâng cao độ chính xác gia công và kéo dài tuổi thọ của toàn bộ bộ khuôn.

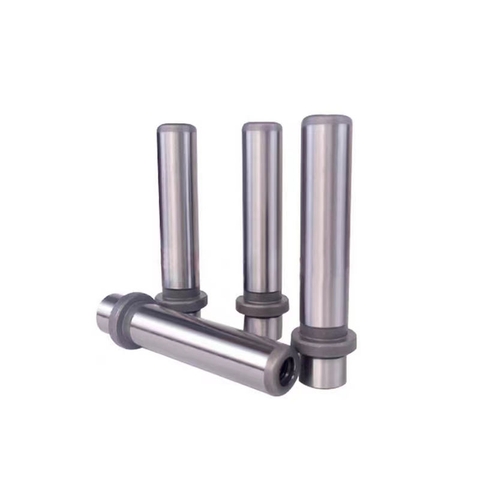

Trục dẫn hướng SGPR

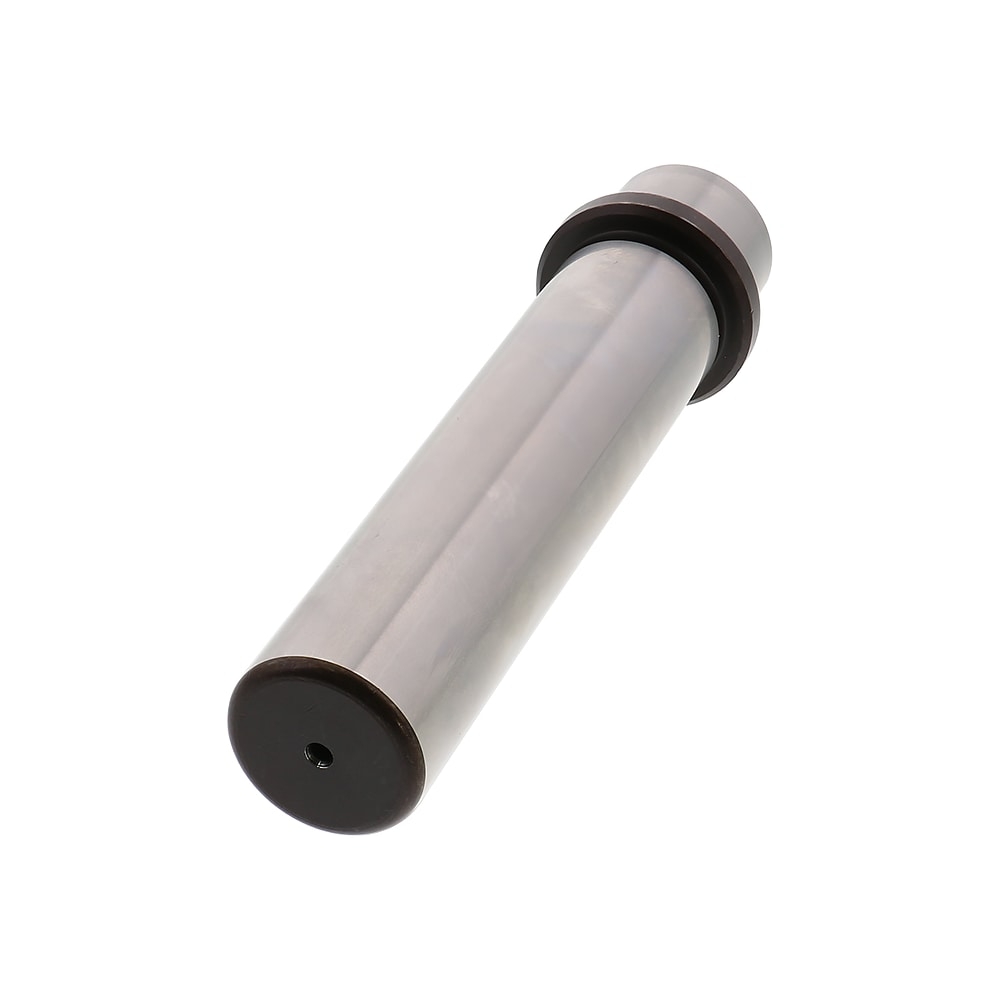

2. Cấu tạo của trụ dẫn hướng SGPR
Trụ SGPR được thiết kế với kết cấu tối ưu nhằm đảm bảo khả năng định vị chắc chắn và dẫn hướng chính xác.
Thân trụ dẫn
Thân trụ được chế tạo từ thép SUJ2 có độ cứng cao, sau khi nhiệt luyện được mài chính xác để đảm bảo độ tròn, độ đồng tâm và độ nhẵn bề mặt. Bề mặt làm việc có khả năng chống mài mòn tốt, phù hợp với các bộ khuôn hoạt động liên tục.
Vai định vị
Điểm đặc trưng của trụ SGPR là phần vai được gia công liền thân.
Vai định vị có nhiệm vụ:
- Định vị chính xác vị trí lắp đặt.
- Chịu lực dọc trục.
- Tăng độ cứng của hệ thống dẫn hướng.
- Ngăn trụ dịch chuyển trong quá trình làm việc.
-> Nhờ có vai định vị, việc lắp ráp khuôn trở nên nhanh chóng và chính xác hơn.
Ren trong
Đầu trụ được gia công ren trong theo tiêu chuẩn MISUMI.
Thiết kế này cho phép:
- Lắp đặt bằng bu lông.
- Tháo rời dễ dàng khi bảo trì.
- Không làm hỏng bề mặt dẫn hướng trong quá trình tháo lắp.
Bề mặt dẫn hướng
Phần thân làm việc được mài chính xác nhằm giảm ma sát với bạc dẫn hướng, giúp hệ thống hoạt động ổn định trong thời gian dài.

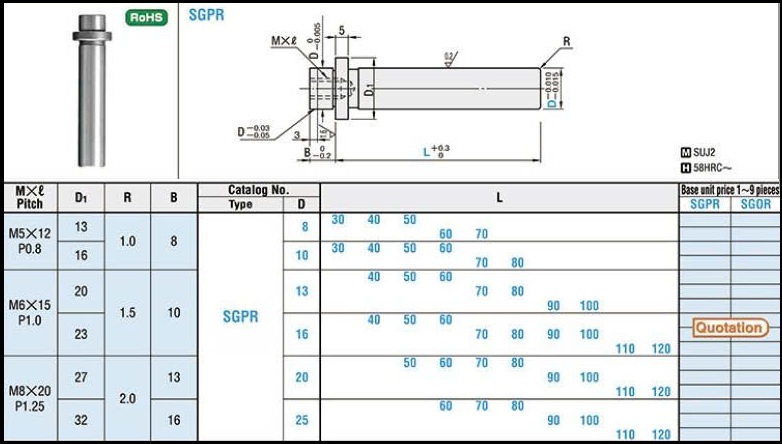

3. Thông số kỹ thuật trụ dẫn hướng SGPR
| Thông số | Giá trị |
|---|---|
| Model | SGPR |
| Tiêu chuẩn | MISUMI |
| Loại sản phẩm | Trụ dẫn hướng có vai |
| Kiểu lắp | Có vai định vị và ren trong |
| Vật liệu | SUJ2 |
| Độ cứng | HRC 58 trở lên |
| Dung sai đường kính làm việc | p6 |
| Đầu lắp | Ren trong |
| Ứng dụng | Khuôn dập, khuôn nhựa, đồ gá |
Cần tham khảo chi tiết các sản phẩm phổ biến tại:
Trục Dẫn Hướng SGPR10
Trục Dẫn Hướng SGPR13
Trục Dẫn Hướng SGPR16
Trục Dẫn Hướng SGPR20
Trục Dẫn Hướng SGPR25
4. Ưu điểm của trụ dẫn hướng SGPR
Định vị chắc chắn: Vai định vị giúp cố định vị trí lắp đặt chính xác, tăng độ ổn định cho hệ thống dẫn hướng.
Độ chính xác cao: Được gia công theo tiêu chuẩn MISUMI với dung sai chặt chẽ, SGPR đảm bảo khả năng dẫn hướng ổn định và giảm sai số khi khuôn đóng mở.
Chống mài mòn hiệu quả: Vật liệu SUJ2 nhiệt luyện kết hợp với bề mặt mài tinh giúp tăng tuổi thọ của trụ dẫn.
Dễ lắp đặt và bảo trì: Thiết kế ren trong giúp tháo lắp nhanh, không làm hỏng bề mặt dẫn hướng.
Tuổi thọ dài: Khả năng chống mài mòn tốt giúp giảm chi phí thay thế và bảo trì trong quá trình sử dụng.
5. So sánh giữa trục SGPR với SGPN và SGOR
| Tiêu chí | SGPN | SGPR | SGOR |
|---|---|---|---|
| Vai định vị | Không | Có | Có |
| Rãnh chứa dầu | Không | Không | Có |
| Ren trong | Có | Có | Có |
| Khả năng giữ dầu | Tiêu chuẩn | Tiêu chuẩn | Tốt hơn |
| Ứng dụng | Khuôn tiêu chuẩn | Khuôn cần định vị chắc chắn | Khuôn tốc độ cao, tải lớn |
=> Trục dẫn hướng SGPR chủ yếu dành cho các dòng khuôn tiêu chuẩn, giá thành hợp lý.
6. Khi nào nên sử dụng SGPR?
Trục SGPR là lựa chọn phù hợp khi:
- Cần trụ dẫn có vai định vị.
- Muốn tăng độ cứng của hệ thống dẫn hướng.
- Khuôn hoạt động với tải trọng lớn.
- Yêu cầu độ chính xác cao.
- Cần tháo lắp và bảo trì thuận tiện.
7. Vì sao nên chọn SGPR tại Sun Việt?
Sun Việt cung cấp đầy đủ các model SGPR theo tiêu chuẩn MISUMI với nhiều kích thước và chiều dài khác nhau.
Chúng tôi hỗ trợ:
-> Tư vấn lựa chọn model phù hợp theo bản vẽ.
-> Đối chiếu mã tương đương với nhiều thương hiệu.
-> Giao hàng nhanh trên toàn quốc.
-> Hỗ trợ kỹ thuật trước và sau bán hàng.
-> Cam kết chất lượng và nguồn gốc sản phẩm.
=> Cần tham khảo thêm tại : Trục dẫn hướng là gì?
