Cách chọn lò xo khuôn theo tải trọng: TF, TL, TM, TH hay TB?
Trong thiết kế và chế tạo khuôn dập, việc lựa chọn đúng tải trọng lò xo khuôn là yếu tố ảnh hưởng trực tiếp đến hiệu quả vận hành và tuổi thọ của bộ khuôn.
Nhiều trường hợp lò xo bị gãy sớm, mất đàn hồi hoặc không tạo đủ lực hồi không phải do chất lượng sản phẩm mà xuất phát từ việc lựa chọn sai cấp tải trọng.
Hiện nay trên thị trường, lò xo khuôn theo tiêu chuẩn JIS thường được phân thành 5 cấp tải chính gồm TF (siêu nhẹ), TL (tải nhẹ), TM (tải trung bình), TH (tải nặng) và TB (siêu nặng). Mỗi loại được thiết kế cho những điều kiện làm việc khác nhau.
Vậy làm thế nào để xác định loại lò xo phù hợp? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Lò xo khuôn
1. Tải trọng của lò xo khuôn là gì?
Tải trọng lò xo khuôn là lực mà lò xo có thể tạo ra khi bị nén trong quá trình làm việc.
Tải trọng càng lớn thì lực đàn hồi càng cao, khả năng chịu tải càng tốt, độ cứng lò xo càng lớn.
Tuy nhiên không phải lúc nào cũng nên chọn loại có tải trọng cao nhất. Việc lựa chọn cần phù hợp với yêu cầu thực tế của khuôn và hành trình làm việc.
2. 5 nhóm tải lò xo khuôn phổ biến

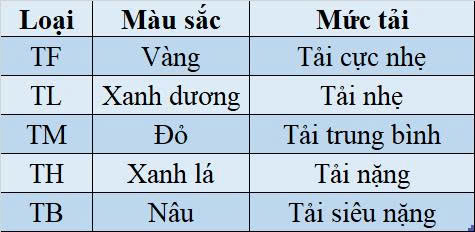

5 nhóm tải lò xo phổ biến
3. Cách chọn lò xo theo tải trọng
Một trong những tiêu chí quan trọng nhất khi lựa chọn lò xo khuôn là xác định đúng cấp tải trọng. Mỗi dòng lò xo được thiết kế với độ cứng và lực đàn hồi khác nhau nhằm đáp ứng các yêu cầu làm việc riêng biệt.
Việc lựa chọn đúng tải trọng giúp đảm bảo lực hồi ổn định cho khuôn, tăng tuổi thọ lò xo và các chi tiết liên quan. Ngoài ra, còn hạn chế tình trạng gãy lò xo và biến dạng sớn, tối ưu chi phí bảo trì và thay thế.
a. Lò xo vàng TF - tải cực nhẹ
Lò xo TF có độ cứng thấp nhất trong hệ thống lò xo khuôn tiêu chuẩn. Loại này phù hợp với các cơ cấu yêu cầu lực đàn hồi nhỏ và hành trình làm việc dài.
Ứng dụng phổ biến cho khuôn điện tử, khuôn kích thước nhỏ, cơ cấu hồi vị nhẹ, thiết bị tự động hóa chính xác,... Khi cần lực hồi thấp để tránh làm ảnh hưởng đến chi tiết gia công, lò xo vàng là lựa chọn phù hợp.
b. Lò xo xanh dương TL - tải nhẹ
Lò xo khuôn TL có khả năng chịu tải cao hơn lò xo TF nhưng vẫn duy trì hành trình làm việc tương đối lớn.
Ứng dụng phổ biến cho khuôn dập tải nhẹ, khuôn cắt đơn giản và thiết bị cơ khí có tải trọng trung bình thấp.
c. Lò xo đỏ TM - tải trung bình
Lò xo TM được sử dụng phổ biến nhất trong các hệ thống khuôn công nghiệp. Vì nó có thể cân bằng giữa tải trọng và hành trình làm việc, độ bền cao và thích hợp với nhiều loại khuôn khác nhau.
Ứng dụng của lò xo đỏ thường dùng cho khuôn dập liên hoàn, khuôn đột lỗ và khuôn sản xuất hàng loạt.
d. Lò xo xanh lá TH - Tải nặng
Lò xo TH được thiết kế cho các ứng dụng yêu cầu lực nén lớn và tần suất hoạt động cao. Thường được ứng dụng trên khuôn dập thép tấm, khuôn dập tải tọng lớn và dây chuyền sản xuất liên tục
So với lò xo TM, lò xo TH tạo ra lực đàn hồi lớn hơn trên cùng một hành trình nén.
e. Lò xo nâu TB - siêu nặng
Lò xo TB là dòng lò xo có tải trọng cao nhất trong nhóm lò xo khuôn tiêu chuẩn. Dòng lò xo nâu được ứng dụng trên máy ép công suất lớn, khuôn dập công nghiệp nặng và các vị trí yêu cầu lực đàn hồi cực lớn.
4. Một số lưu ý khi chọn lò xo
- Không nên chọn tải trọng lớn hơn nhiều so với nhu cầu thực tế.
- Ưu tiên lựa chọn theo lực làm việc thay vì chỉ dựa vào màu sắc.
- Kiểm tra hành trình nén cho phép của lò xo trước khi lắp đặt.
- Tham khảo bảng tải trọng từ nhà sản xuất để đảm bảo độ chính xác.
-> Bài viết liên quan: Bảng tra lực lò xo khuôn
Kết Luận
Việc lựa chọn lò xo khuôn theo tải trọng không chỉ giúp khuôn hoạt động ổn định mà còn kéo dài tuổi thọ linh kiện và giảm chi phí bảo trì. Thay vì chọn theo cảm tính hoặc chỉ dựa vào kích thước, người thiết kế nên đánh giá đồng thời lực làm việc, hành trình nén và tần suất hoạt động để đưa ra lựa chọn chính xác.
