Parting Lock PLH – Khóa Mặt Phân Khuôn Chịu Nhiệt 120°C, Chống Mài Mòn
1. Tổng quan về chốt giật PLH.
Parting Lock PLH là bộ khóa mặt phân khuôn dùng trong khuôn ép nhựa, được thiết kế để tạo lực ma sát giữa các tấm khuôn và kiểm soát quá trình mở khuôn. So với Parting Lock PL tiêu chuẩn, PLH sử dụng Special Resin Sleeve, Special Bolt và Ring S45C, giúp tăng khả năng chịu nhiệt lên đến 120°C và giảm lượng bột mài mòn phát sinh trong quá trình sử dụng.
Thay vì sử dụng cơ cấu khóa cứng, PLH tạo lực giữ bằng ma sát giữa Resin Sleeve và thành lỗ trên tấm khuôn. Lực ma sát được tạo ra khi Special Bolt tác động lên Resin Sleeve thông qua Ring.
Parting Lock PLH được phát triển từ cấu trúc Parting Lock PL truyền thống, nhưng được cải tiến về:
- Khả năng chịu nhiệt.
- Khả năng chống mài mòn.
- Độ ổn định của Resin Sleeve.
- Khả năng giảm bột mài mòn.
- Độ bền khi khuôn đóng mở với tần suất cao.

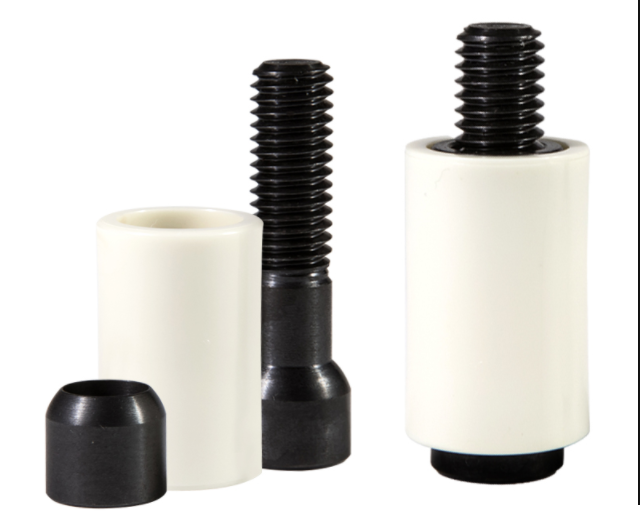

Cấu tạo Parting Lock PLH
a. Special Bolt
Special Bolt là bu lông chuyên dụng dùng để tạo lực tác động lên Resin Sleeve.
-> Chi tiết này sử dụng vật liệu SCM435. Khi siết Special Bolt, lực được truyền xuống Ring và tiếp tục tác động lên Resin Sleeve.
b. Ring
Ring nằm giữa Special Bolt và Resin Sleeve.
-> Ring sử dụng vật liệu S45C và có nhiệm vụ phân bố lực tác động lên Resin Sleeve theo phương phù hợp.
=> Đây là điểm khác biệt quan trọng giữa PLH và PL tiêu chuẩn. Ở PL thông thường, Tapered Bolt tác động trực tiếp lên Resin Sleeve. Trong PLH, Special Bolt + Ring giúp Resin Sleeve giãn đều hơn, từ đó giảm hiện tượng mài mòn không đồng đều. MISUMI cho biết thiết kế này giúp giảm lượng bột mài mòn phát sinh.
c. Special Resin Sleeve
Special Resin Sleeve là bộ phận trực tiếp tạo lực ma sát với thành lỗ của khuôn.
-> Vật liệu là Special Resin, được thiết kế để làm việc ở nhiệt độ không quá 120°C.
=> Đây là bộ phận tiêu hao cần được kiểm tra và thay thế khi bị mài mòn sau thời gian dài sử dụng.
Nguyên lý hoạt động của Parting Lock PLH
Parting lock PLH hoạt động dựa trên nguyên lý giãn nở Resin Sleeve để tạo lực ma sát.
Quá trình hoạt động có thể hiểu như sau:
Siết Special Bolt → Ring truyền lực → Special Resin Sleeve biến dạng/giãn ra → Sleeve ép vào thành lỗ → tạo lực ma sát → giữ và kiểm soát chuyển động giữa các tấm khuôn.
-> Khi cần tăng lực giữ, có thể điều chỉnh bằng cách siết Special Bolt. Khi cần giảm lực giữ, thực hiện điều chỉnh theo hướng ngược lại.
=> Mục tiêu là thiết lập lực ma sát phù hợp với kết cấu và điều kiện làm việc của khuôn, không phải siết càng chặt càng tốt.
2. Thông số kỹ thuật Parting Lock PLH
| Thông số | PLH10 | PLH13 | PLH16 | PLH20 |
|---|---|---|---|---|
| Đường kính D | 10 mm | 13 mm | 16 mm | 20 mm |
| d1 | 7.6 mm | 9.6 mm | 11.6 mm | 14.6 mm |
| Ren M | M5 | M6 | M8 | M10 |
| B | 4 mm | 5 mm | 6 mm | 6 mm |
| L | 17 mm | 20 mm | 25 mm | 30 mm |
| Special Bolt | SCM435 | SCM435 | SCM435 | SCM435 |
| Ring | S45C | S45C | S45C | S45C |
| Resin Sleeve | Special Resin | Special Resin | Special Resin | Special Resin |
| Nhiệt độ sử dụng | ≤120°C | ≤120°C | ≤120°C | ≤120°C |

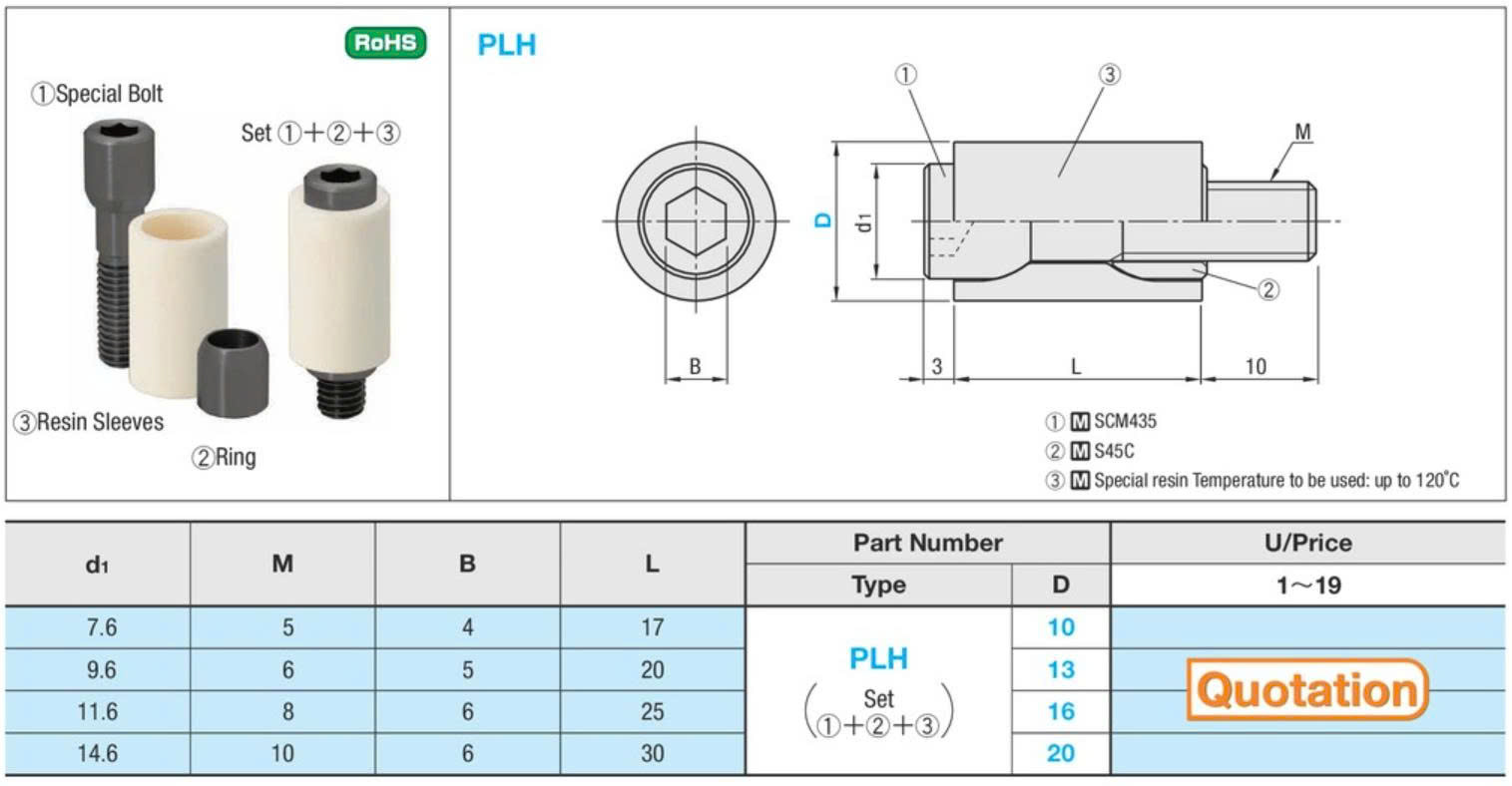

Bản vẽ thông số chi tiết của PLH
3. Ưu điểm của Parting Lock PLH
- Chịu nhiệt đến 120°C: Đây là ưu điểm nổi bật so với PL tiêu chuẩn.
PL: ≤80°C
PLH: ≤120°C
-> Nhờ Special Resin Sleeve, PLH phù hợp với các khuôn có nhiệt độ tại vị trí lắp Parting Lock cao hơn mức sử dụng của PL thông thường.
- Giảm bột mài mòn
Cấu trúc Special Bolt + Ring giúp Resin Sleeve giãn nở đều hơn, từ đó giảm lượng bột mài mòn sinh ra trong quá trình làm việc.
- Có thể thay thế PL
Một ưu điểm rất thực tế của PLH là có thể thay thế Parting Lock PL truyền thống trên khuôn hiện có.
MISUMI cho biết số lượng Parting Lock sử dụng và phạm vi trọng lượng khuôn tham khảo của PLH tương đương dòng PL.
- Tuổi thọ tốt hơn trong điều kiện làm việc khắc nghiệt
Nhờ khả năng chịu nhiệt và chống mài mòn được cải thiện, PLH phù hợp với khuôn có: Tần suất đóng mở cao, Chu kỳ sản xuất dài, Nhiệt độ khuôn cao, Yêu cầu ổn định lực ma sát trong thời gian dài.
4. Lưu ý khi lắp đặt PLH
- Không bôi dầu hoặc mỡ: Không được bôi chất bôi trơn lên Parting Lock, vì PLH tạo lực giữ nhờ ma sát giữa Resin Sleeve và thành lỗ. Dầu hoặc mỡ làm giảm hệ số ma sát, khiến lực giữ giảm và có thể làm mất chức năng của Parting Lock.
- Gia công lỗ đúng tiêu chuẩn: Lỗ lắp phải được gia công đúng kích thước và độ chính xác theo bản vẽ của mã PLH được lựa chọn.
MISUMI khuyến nghị sử dụng lỗ H7 reamer cho PL10 và lỗ H7 reamer +0.1 cho PL13, PL16 và PL20. Việc hoàn thiện bề mặt lỗ và xử lý R tại miệng lỗ cũng ảnh hưởng trực tiếp đến độ bền của Resin Sleeve.
- Không siết quá mức: Parting Lock cần được điều chỉnh để đạt lực ma sát cần thiết. Siết quá mạnh không đồng nghĩa với khóa tốt hơn, việc siết quá mức có thể làm tăng ứng suất lên Resin Sleeve và ảnh hưởng đến tuổi thọ linh kiện.
5. FAQ – Câu hỏi thường gặp về Parting Lock PLH
-> Parting Lock PLH là gì?
- PLH là khóa mặt phân khuôn chịu nhiệt và chống mài mòn, sử dụng trong khuôn ép nhựa để tạo lực ma sát và kiểm soát chuyển động giữa các tấm khuôn.
->PLH chịu được nhiệt độ bao nhiêu?
- PLH có nhiệt độ sử dụng tối đa 120°C theo thông số của MISUMI.
->PLH được làm từ vật liệu gì?
- Special Bolt sử dụng SCM435, Ring sử dụng S45C và Resin Sleeve sử dụng Special Resin chịu nhiệt đến 120°C.
->PLH có những kích thước nào?
- PLH có các kích thước D10, D13, D16 và D20.
->PLH và PL khác nhau thế nào?
- PL sử dụng Tapered Bolt + PA66 Resin Sleeve và giới hạn nhiệt độ sử dụng ở 80°C. PLH sử dụng Special Bolt + Ring S45C + Special Resin Sleeve, cho phép sử dụng đến 120°C và giảm phát sinh bột mài mòn.
->PLH có thay thế được PL không?
- PLH được thiết kế để có thể thay thế cho PL truyền thống với cùng cấp kích thước D.
-> Có thể mua riêng Resin Sleeve của PLH không?
- MISUMI cung cấp PLHP là Resin Sleeve riêng và PLHB là cụm Special Bolt + Ring để thay thế.
-> Có được bôi dầu cho PLH không?
- Parting Lock hoạt động dựa trên lực ma sát, vì vậy dầu hoặc mỡ có thể làm giảm lực ma sát và ảnh hưởng đến chức năng khóa.
6. Mua Parting Lock PLH
SUN VIỆT cung cấp Parting Lock PLH dùng cho khuôn ép nhựa với các kích thước PLH10, PLH13, PLH16 và PLH20. Ngoài bộ hoàn chỉnh, có thể cung cấp PLHB gồm Special Bolt + Ring và PLHP là Resin Sleeve thay thế.
✅ Đầy đủ kích thước tiêu chuẩn.
✅ Hỗ trợ tư vấn lựa chọn tải trọng phù hợp.
✅ Hàng có sẵn kho.
✅ Giao hàng nhanh toàn quốc.
✅ Hỗ trợ khách hàng doanh nghiệp.
✅ Xuất hóa đơn VAT đầy đủ.
Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
