Chốt Đẩy Bậc ENS - EJS | Ejector Pin Bậc Tiêu Chuẩn JIS Cho Khuôn Nhựa
1. Tổng quan về chốt đẩy bậc ENS - EJS.
Chốt đẩy bậc ENS - EJS (Shoulder Ejector Pin) là linh kiện tiêu chuẩn dùng trong khuôn ép nhựa, có nhiệm vụ đẩy sản phẩm ra khỏi lòng khuôn sau khi hoàn thành chu kỳ ép.
Điểm khác biệt của dòng ENS - EJS là phần thân được gia công theo dạng bậc, giúp tăng độ cứng, giảm độ võng khi sử dụng pin dài và đảm bảo lực đẩy ổn định. Đây là lựa chọn phổ biến trong các khuôn yêu cầu độ chính xác cao và hoạt động liên tục.
Cấu tạo của chốt đẩy bậc ENS - EJS
- Đầu chốt.
- Thân lớn.
- Vị trí chuyển bậc (Step R).
- Thân làm việc.
- Đầu pin.
=> Thiết kế bo bán kính tại vị trí chuyển bậc giúp giảm tập trung ứng suất và hạn chế gãy pin trong quá trình làm việc.

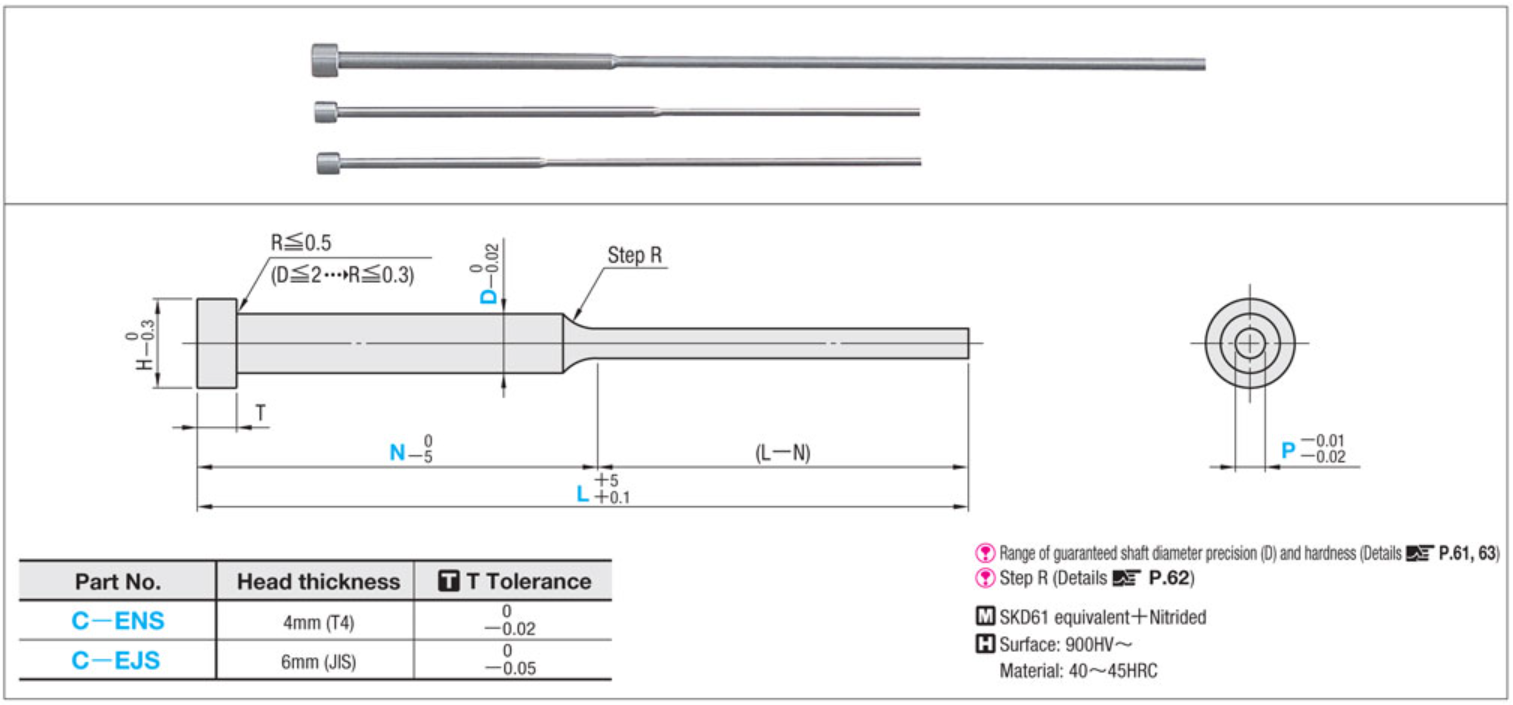

Bản vẽ pin đẩy ENS - EJS
2. Thông số kỹ thuật Pin đẩy bậc ENS - EJS.
Model: ENS - EJS
Loại: Chốt đẩy bậc
Tiêu chuẩn: JIS
Vật liệu: SKD61
Xử lý bề mặt: Nitride
Độ cứng: 45 – 55 HRC
Độ cứng bề mặt: Khoảng 900 HV
Độ dày đầu: ENS: 4 mm (T4)
EJS: 6 mm (JIS)

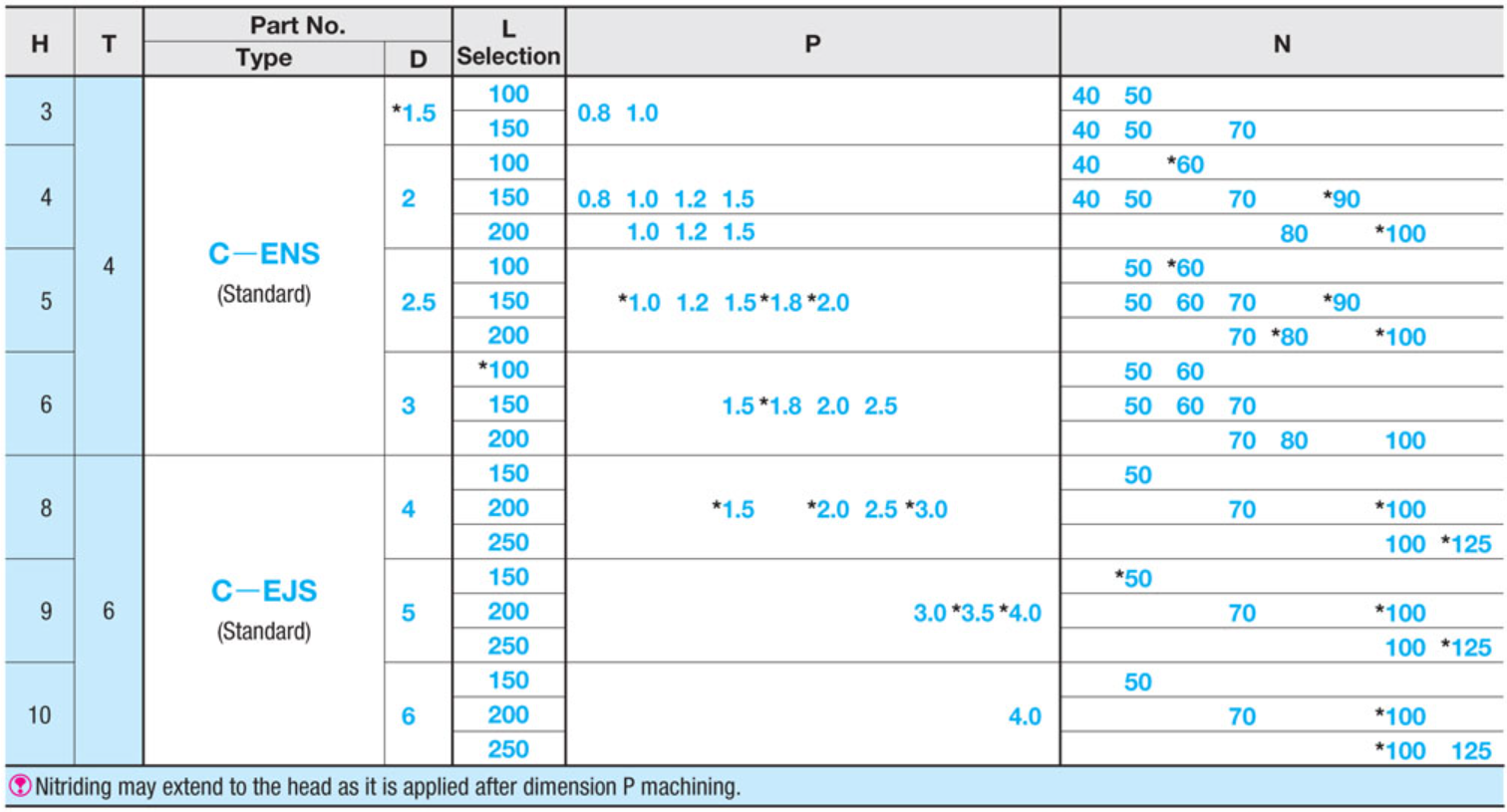

Thông số pin đẩy ENS -EJS
3. Ưu điểm của chốt đẩy bậc ENS - EJS
Chịu tải tốt hơn pin đẩy thường
Nhờ phần thân bậc có đường kính lớn hơn, chốt ít bị cong khi sử dụng ở chiều dài lớn.
Độ chính xác cao
Gia công theo tiêu chuẩn JIS giúp pin hoạt động ổn định và giảm mài mòn lỗ dẫn hướng.
Chống mài mòn hiệu quả
Vật liệu SKD61 kết hợp xử lý Nitride giúp tăng độ cứng bề mặt, chống xước và chịu nhiệt tốt.
Tuổi thọ cao
Thiết kế tối ưu giúp giảm nguy cơ gãy tại vị trí chuyển tiếp, phù hợp với khuôn sản xuất số lượng lớn.
4. Phân biệt ENS và EJS
| Tiêu chí | ENS | EJS |
|---|---|---|
| Độ dày đầu chốt | 4 mm | 6 mm |
| Tiêu chuẩn | Tiêu chuẩn mỏng | Chuẩn JIS |
| Ứng dụng | Khuôn nhỏ, không gian lắp đặt hạn chế | Khuôn tiêu chuẩn, yêu cầu độ cứng cao |
=> Việc lựa chọn ENS hay EJS phụ thuộc vào kết cấu khuôn, chiều dày tấm đẩy và yêu cầu chịu tải của hệ thống.
5. Câu hỏi thường gặp (FAQ)
Chốt đẩy bậc ENS - EJS dùng để làm gì?
Chốt được sử dụng để đẩy sản phẩm ra khỏi khuôn sau khi ép, đồng thời tăng độ cứng và giảm độ võng khi làm việc với pin dài.
ENS và EJS khác nhau như thế nào?
Điểm khác biệt chính nằm ở độ dày đầu chốt:
-
- ENS: Đầu dày 4 mm (T4).
- EJS: Đầu dày 6 mm, theo tiêu chuẩn JIS.
Chốt ENS - EJS được làm từ vật liệu gì?
Theo bản vẽ kỹ thuật, sản phẩm được chế tạo từ thép SKD61 tương đương, xử lý Nitride, độ cứng bề mặt khoảng 900 HV và độ cứng lõi 40 đến 45 HRC.
Khi nào nên sử dụng chốt đẩy bậc?
Nên sử dụng khi khuôn có chiều cao lớn, pin đẩy dài hoặc cần tăng độ cứng để hạn chế hiện tượng cong và gãy pin trong quá trình sản xuất.
6. Linhkienkhuon247 cung cấp chốt đẩy bậc ENS - EJS
Sun Việt cung cấp đầy đủ các kích thước chốt đẩy bậc ENS và EJS theo tiêu chuẩn JIS.
Cam kết
- Vật liệu SKD61 chất lượng cao.
- Bề mặt Nitride đạt khoảng 900 HV.
- Gia công chính xác.
- Đa dạng kích thước.
- Giao hàng nhanh toàn quốc.
- Hỗ trợ tư vấn kỹ thuật.
