Thông số kỹ thuật của chốt đẩy bậc EJS5
- Mã sản phẩm : EJS5
- Loại: Chốt đẩy bậc (Shoulder Ejector Pin)
- Đường kính (D): Ø5mm
- Tiêu chuẩn: JIS
- Chiều dài tiêu chuẩn(L): 150,200,250mm
- Chiều dày đầu(T): 6mm(JIS)
- Chiều cao đầu(H): 9mm
- Vật liệu: SKD61 Equivalent
- Xử lý: Nitride
- Độ cứng bề mặt: ≥900HV
- Độ cứng lõi: 45–55HRC
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng
Chốt Đẩy Bậc EJS5 | Pin Đẩy Vai Ø5 Tiêu Chuẩn JIS SKD61 Chịu Mài Mòn Cao
1. Chốt đẩy bậc EJS5 là gì?
Chốt đẩy bậc EJS5 (Shoulder Ejector Pin EJS5) là dòng pin đẩy có vai với đường kính thân Ø5 mm, được sử dụng để truyền lực từ tấm đẩy đến sản phẩm trong khuôn ép nhựa. Nhờ thiết kế đầu vai theo tiêu chuẩn JIS, EJS5 giúp cố định vị trí trên tấm đẩy, đảm bảo chuyển động chính xác và ổn định trong suốt quá trình vận hành.
Pin bậc EJS5 được chế tạo từ thép SKD61 tương đương, xử lý thấm Nitride nhằm tăng độ cứng bề mặt, chống mài mòn và kéo dài tuổi thọ trong môi trường làm việc có nhiệt độ và tần suất cao.

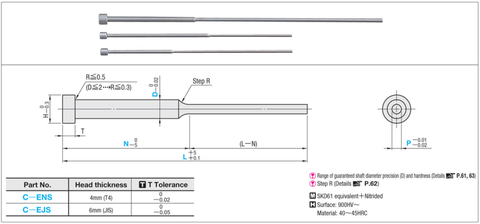

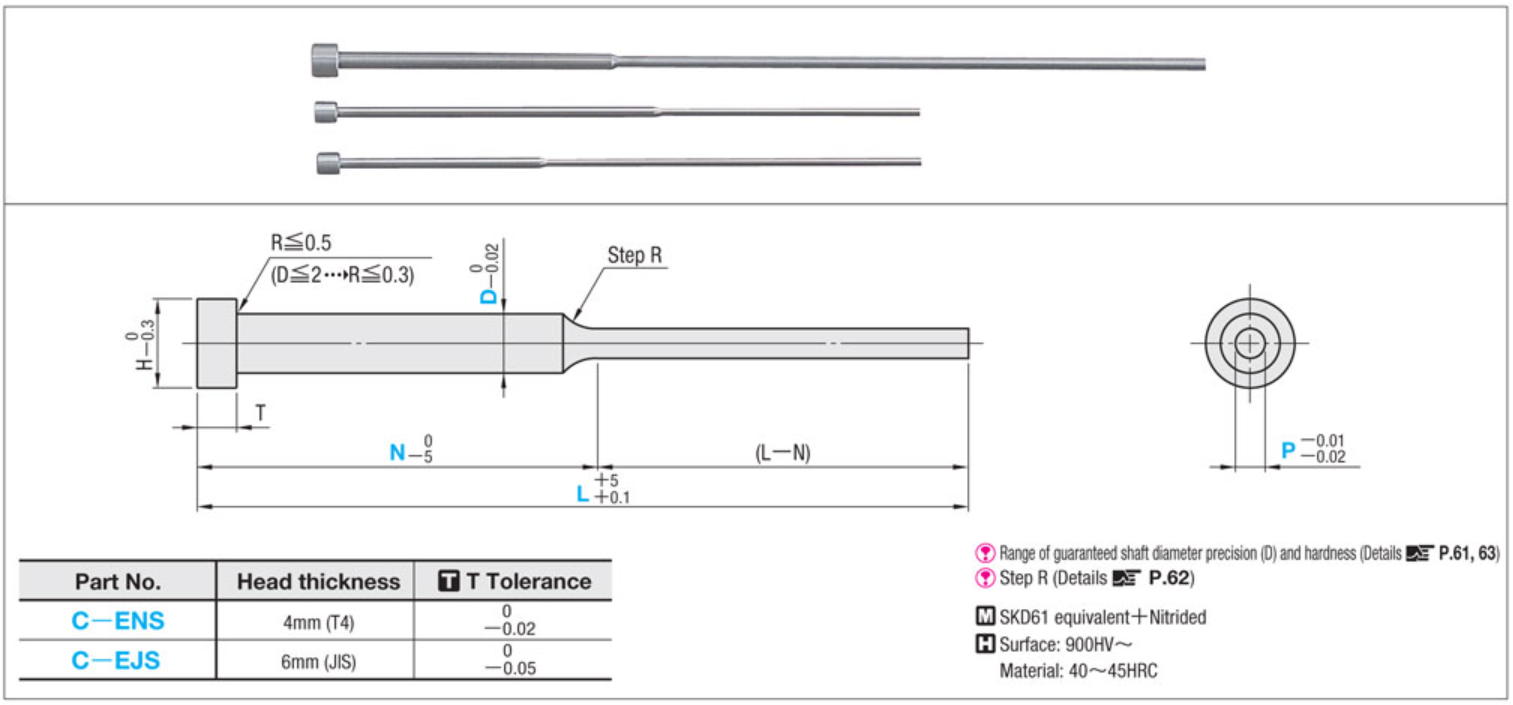

Bản vẽ Pin đẩy ENS
2. Thông số kỹ thuật của chốt đẩy bậc EJS5
- Mã sản phẩm : EJS5
- Loại: Chốt đẩy bậc (Shoulder Ejector Pin)
- Đường kính (D): Ø5 mm
- Tiêu chuẩn: JIS
- Chiều dài tiêu chuẩn(L): 150,200,250mm
- Chiều dày đầu(T): 6mm(JIS)
- Chiều cao đầu(H): 9mm
- Vật liệu: SKD61 Equivalent
- Xử lý: Nitride
- Độ cứng bề mặt: ≥900HV
- Độ cứng lõi: 45–55HRC

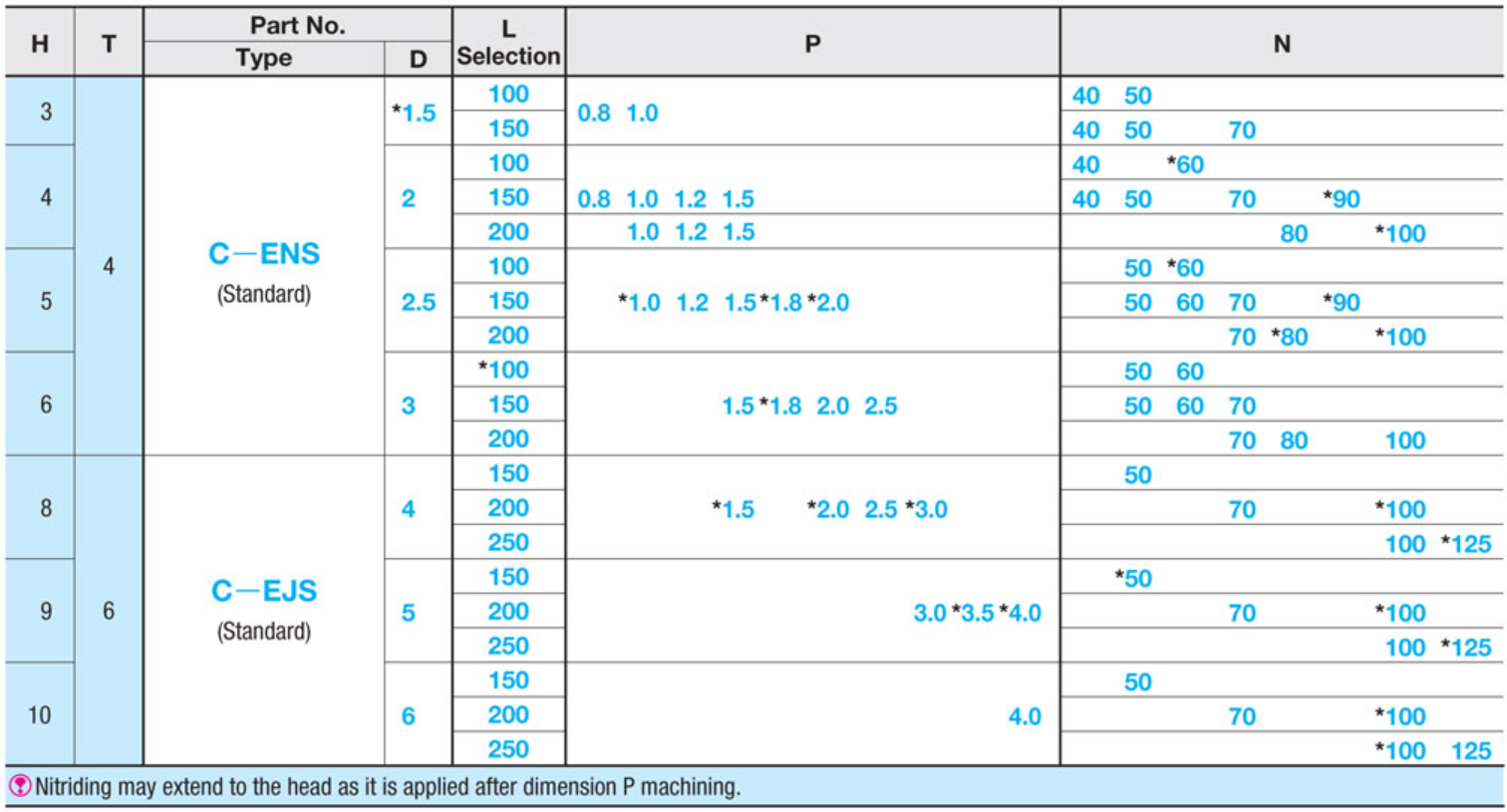

Thông số kỹ thuật của Pin bậc ENS
3. Những lưu ý giúp chốt đẩy bậc EJS5 bền hơn trong quá trình sử dụng
Đối với các bộ khuôn hoạt động liên tục, tuổi thọ của chốt đẩy không chỉ phụ thuộc vào chất lượng vật liệu mà còn phụ thuộc vào cách thiết kế và bảo dưỡng hệ thống đẩy. Dưới đây là những kinh nghiệm được nhiều đơn vị chế tạo khuôn áp dụng.
- Chọn đúng chiều dài chốt đẩy
Chiều dài càng lớn thì khả năng chịu uốn của chốt càng giảm. Vì vậy chỉ nên chọn chiều dài đúng theo thiết kế khuôn, tránh sử dụng chốt dài hơn mức cần thiết.
- Đảm bảo lỗ dẫn hướng được gia công chính xác
Nếu lỗ dẫn hướng không đồng tâm hoặc sai dung sai, chốt sẽ bị ma sát lớn trong quá trình chuyển động. Đây là nguyên nhân phổ biến khiến đầu pin bị mòn nhanh hoặc thân pin bị cong.
- Kiểm tra bề mặt đầu chốt định kỳ
Sau một thời gian vận hành, đầu chốt là vị trí chịu lực nhiều nhất. Việc kiểm tra định kỳ giúp phát hiện sớm hiện tượng nứt, mòn hoặc biến dạng trước khi ảnh hưởng đến sản phẩm.
- Vệ sinh hệ thống đẩy thường xuyên
Bụi nhựa, dầu bẩn hoặc ba via có thể tích tụ quanh chốt đẩy, làm tăng lực cản khi chuyển động. Vệ sinh định kỳ giúp hệ thống hoạt động trơn tru và kéo dài tuổi thọ linh kiện.
- Không sử dụng chốt để chịu toàn bộ lực đẩy
Nếu sản phẩm có kích thước lớn, nên phân bổ lực bằng nhiều chốt đẩy thay vì chỉ sử dụng một chốt EJS5. Điều này giúp giảm tải cho từng chốt và hạn chế hiện tượng biến dạng sản phẩm.
