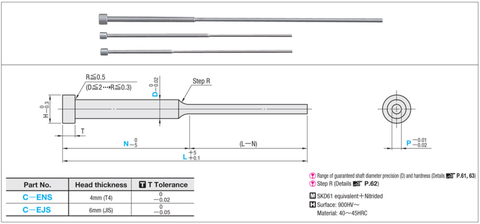

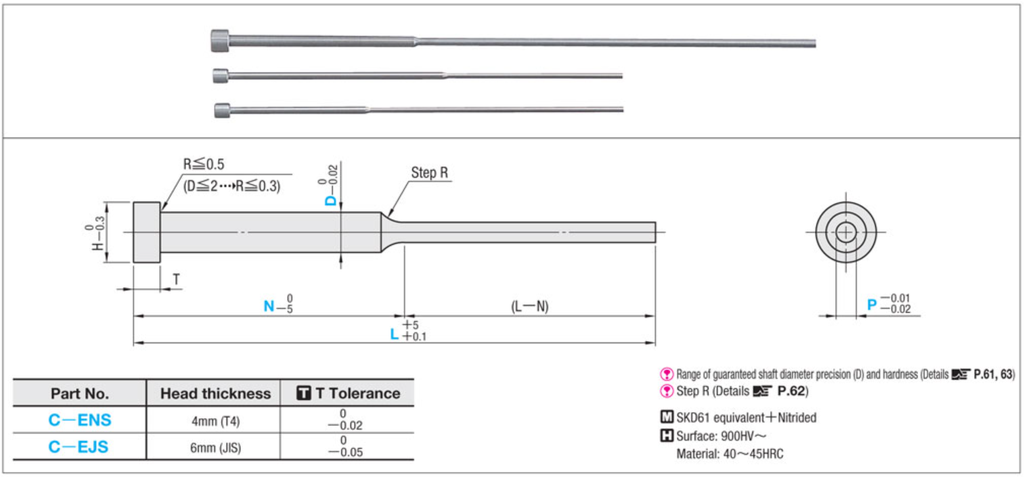

Bản vẽ Pin đẩy ENS

2. Thông số kỹ thuật của chốt đẩy bậc ENS2

• Mã sản phẩm :  ENS2
• Loại: Chốt đẩy bậc (Shoulder Ejector Pin)
• Đường kính (D):  Ø2 mm
• Tiêu chuẩn: JIS
• Chiều dài tiêu chuẩn(L): 100,150,200mm
• Chiều cao đầu(T): 4mm(T4)
• Chiều cao đầu(H):  4mm
• Vật liệu: SKD61 Equivalent
• Xử lý: Nitride
• Độ cứng bề mặt:  ≥900HV
• Độ cứng lõi: 45–55HRC

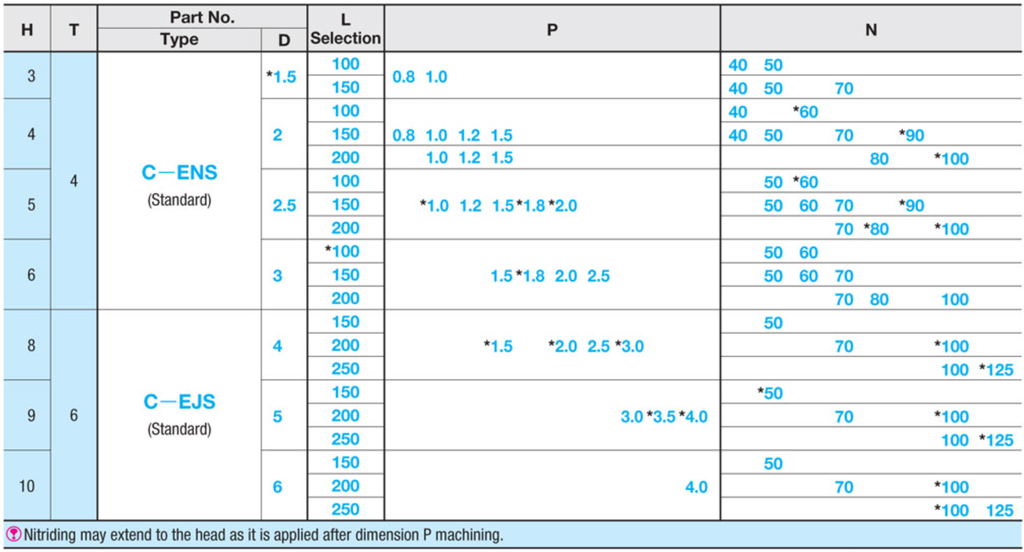

Thông số kỹ thuật của Pin bậc ENS

3. Vì sao ENS2 là kích thước được sử dụng nhiều trong khuôn chính xác?

Trong các dòng chốt đẩy bậc có kích thước nhỏ, ENS2 là model được nhiều đơn vị thiết kế khuôn lựa chọn vì cân bằng tốt giữa khả năng chịu tải và tính linh hoạt khi bố trí.

• Phù hợp với nhiều loại sản phẩm

Pin bậc ENS2 đủ nhỏ để sử dụng cho các chi tiết nhựa có kích thước vừa và nhỏ, đồng thời vẫn đảm bảo lực đẩy ổn định đối với các sản phẩm có nhiều gân tăng cứng hoặc bề mặt phức tạp.

• Dễ bố trí trong khuôn nhiều lòng

Ở các khuôn Multi Cavity, khoảng cách giữa các vị trí lắp pin thường khá hạn chế. ENS2 giúp tối ưu không gian mà vẫn đảm bảo hiệu quả đẩy sản phẩm.

• Hạn chế cong pin khi tăng hành trình

So với ENS1.5, thân pin Ø2 có độ cứng cao hơn, phù hợp với các khuôn có hành trình đẩy dài hoặc chu kỳ sản xuất liên tục.

• Chi phí hợp lý

Chốt ENS2 đáp ứng tốt hầu hết các ứng dụng khuôn chính xác mà không cần sử dụng các model đường kính lớn hơn, góp phần tối ưu chi phí chế tạo và bảo trì khuôn.

4. Schema FAQ

1. Chốt đẩy bậc ENS2 có ưu điểm gì so với ENS1.5?
Chốt ENS2 có đường kính thân lớn hơn nên chịu tải tốt hơn, độ cứng vững cao hơn và phù hợp với các khuôn có hành trình đẩy dài hơn.

2. ENS2 được làm từ vật liệu gì?
Chốt đẩy bậc ENS2 được chế tạo từ thép SKD61 tương đương, xử lý thấm Nitride với độ cứng bề mặt ≥900 HV và độ cứng lõi 40 đến 45 HRC.

3. ENS2 thường được sử dụng trong những ứng dụng nào?
ENS2 được sử dụng trong khuôn linh kiện điện tử, khuôn y tế, khuôn nhiều lòng và các bộ khuôn ép nhựa yêu cầu độ chính xác cao.
