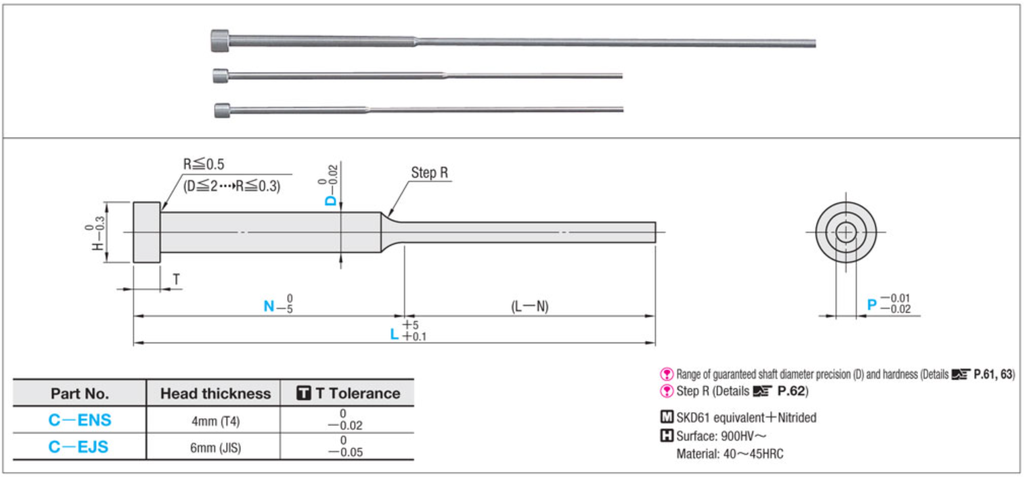

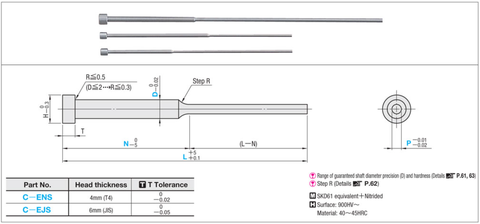

Bản vẽ Pin đẩy ENS

2. Thông số kỹ thuật của chốt đẩy bậc ENS3

• Mã sản phẩm :  ENS3
• Loại: Chốt đẩy bậc (Shoulder Ejector Pin)
• Đường kính (D):  Ø3 mm
• Tiêu chuẩn: JIS
• Chiều dài tiêu chuẩn(L): 100,150,200mm
• Chiều dày đầu(T): 4mm(T4)
• Chiều cao đầu(H): 6mm
• Vật liệu: SKD61 Equivalent
• Xử lý: Nitride
• Độ cứng bề mặt:  ≥900HV
• Độ cứng lõi: 45–55HRC

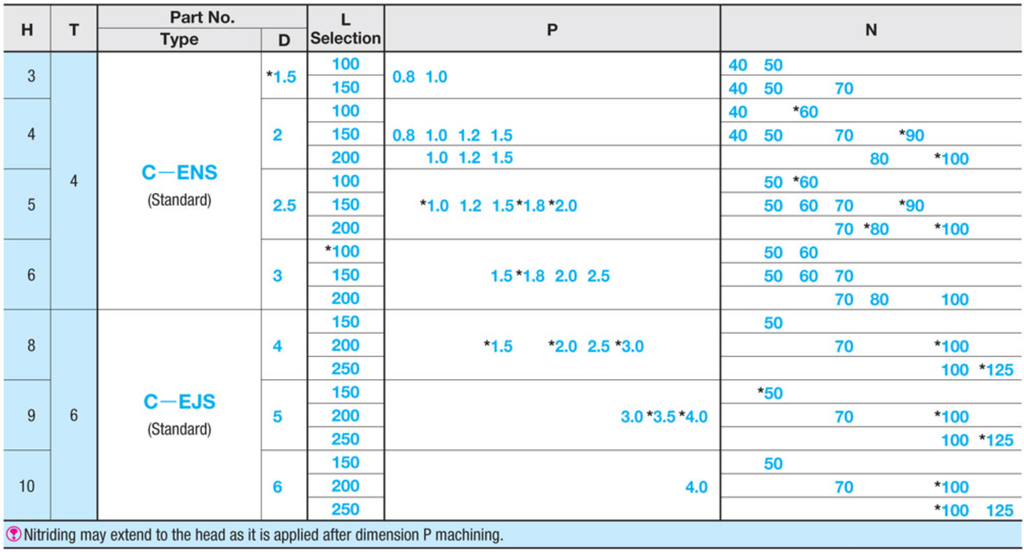

Thông số kỹ thuật của Pin bậc ENS

3.Làm thế nào để lựa chọn đúng đường kính chốt đẩy bậc?

Đường kính pin không nên chọn theo cảm tính mà cần dựa trên kết cấu khuôn và tải trọng thực tế. Việc lựa chọn đúng ngay từ giai đoạn thiết kế sẽ giúp khuôn hoạt động ổn định và giảm đáng kể chi phí bảo trì.

• Chọn theo hành trình đẩy

  Nếu hành trình đẩy dài, pin sẽ chịu thêm tải uốn.

  Trong trường hợp này, việc chuyển từ ENS2 lên ENS3 sẽ giúp:

  • tăng độ cứng thân pin;
  • giảm rung khi chuyển động;
  • hạn chế cong pin sau thời gian dài sử dụng.

• Chọn theo vật liệu nhựa

  Đối với các vật liệu có lực bám khuôn cao như:

  • PC
  • PA
  • POM
  • ABS + GF

  => Pin đẩy ENS3 sẽ tạo lực đẩy ổn định hơn các model nhỏ, giảm nguy cơ kẹt sản phẩm trong lòng khuôn.
