Tầm quan trọng của linh kiện khuôn mẫu: Chi tiết nhỏ nhưng quyết định chất lượng cả hệ thống

Khi nói đến chất lượng của một bộ khuôn, nhiều người thường tập trung vào các yếu tố lớn như thép làm khuôn, độ chính xác gia công CNC, thiết kế lòng khuôn hay chất lượng bề mặt sản phẩm. Đây đều là những yếu tố quan trọng. Tuy nhiên, trong quá trình vận hành thực tế, một bộ khuôn không làm việc nhờ các tấm thép đứng yên.

Khuôn phải đóng, mở, định tâm, chịu tải, trượt, hồi vị, đẩy sản phẩm và lặp lại chu trình đó hàng trăm nghìn hoặc hàng triệu lần.

Những chuyển động này phụ thuộc rất lớn vào hệ thống linh kiện khuôn.

Một chốt dẫn hướng có thể quyết định hai nửa khuôn đóng có đúng vị trí hay không. Một bạc dẫn hướng bị mòn có thể làm sai lệch chuyển động. Một lò xo chọn sai tải có thể khiến cơ cấu không hồi về đúng vị trí. Một hệ thống ejector không được dẫn hướng tốt có thể gây lệch tấm đẩy và tăng mài mòn cho các chi tiết chuyển động.

Các nhà sản xuất linh kiện khuôn như MISUMI, DME và Meusburger đều phân chia hệ linh kiện khuôn thành nhiều nhóm chuyên biệt như dẫn hướng, định tâm, ejector, lò xo, khóa khuôn, linh kiện cooling và các bộ phận chuyển động khác. Điều đó cho thấy linh kiện tiêu chuẩn không phải là phần phụ, mà là một phần của kiến trúc vận hành của bộ khuôn.

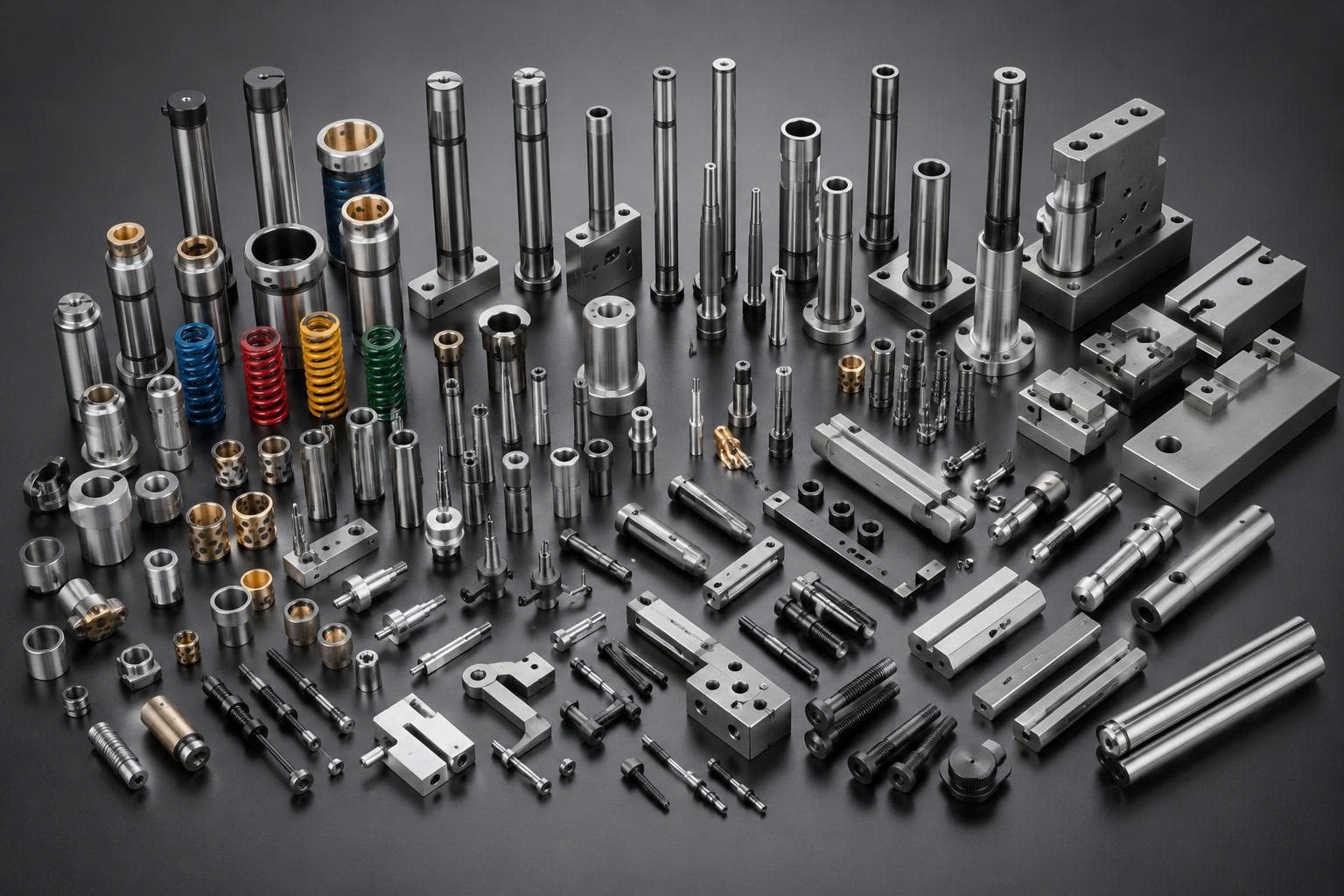

1. Linh kiện khuôn mẫu là gì?

Linh kiện khuôn mẫu là các chi tiết tiêu chuẩn hoặc chi tiết chức năng được sử dụng để tạo nên, liên kết và duy trì hoạt động của khuôn.

Tùy loại khuôn, linh kiện có thể bao gồm:

• Chốt dẫn hướng
• Bạc dẫn hướng
• Chốt định vị
• Chốt hồi
• Chốt đẩy
• Chốt đẩy bậc
• Ống đẩy
• Chốt lõi
• Lò xo khuôn
• Gas spring
• Khóa khuôn
• Khóa taper
• Slide unit
• Chốt xiên
• Bộ dẫn hướng ejector
• Bulong vai
• Bulong treo khuôn
• Trụ đỡ
• Vòng định vị
• Bạc cuống phun
• Cam kẹp, chi tiết gá kẹp và các linh kiện hỗ trợ khác

Một catalogue khuôn ba tấm của MISUMI có thể hiện đồng thời nhiều nhóm như support pins, leader pins, leader bushings, ejector pins, ejector sleeves, springs, locating rings, sprue bushings, parting lock sets và các linh kiện khác trong cùng một hệ thống khuôn.

=> Điều này dẫn đến một điểm rất quan trọng:

Một bộ khuôn không phải là tập hợp của các chi tiết riêng lẻ. Nó là một hệ thống cơ khí mà trong đó từng linh kiện phải làm việc chính xác với các linh kiện khác.

2. Linh kiện khuôn ảnh hưởng trực tiếp đến độ chính xác

a. Độ chính xác không chỉ đến từ lòng khuôn

Giả sử một lòng khuôn và lõi khuôn được gia công với độ chính xác rất cao. Nếu khi đóng khuôn, hai nửa khuôn không trở về đúng vị trí tương quan ban đầu, độ chính xác gia công trước đó có thể không còn được phát huy đầy đủ.

Đây chính là vai trò của:

• Chốt dẫn hướng
• Bạc dẫn hướng
• Chốt định vị
• Khóa khuôn
• Taper lock
• Interlock

DME cho biết việc căn chỉnh cavity và core là yếu tố quan trọng đối với hiệu quả của quá trình ép phun; lựa chọn hệ thống định vị còn phụ thuộc vào hình dạng sản phẩm, dung sai yêu cầu, vật liệu nhựa, nhiệt độ gia công, kích thước và trọng lượng khuôn cũng như tuổi thọ khuôn mong muốn.

Nói đơn giản hơn:

Gia công chính xác là điều kiện cần. Duy trì được vị trí chính xác trong hàng triệu chu trình mới là bài toán khó.

b. Khi chốt và bạc dẫn hướng bị mòn, chuyện gì xảy ra?

Chốt dẫn hướng và bạc dẫn hướng chịu chuyển động lặp lại liên tục trong quá trình đóng mở khuôn.

Nếu khe hở tăng lên do mài mòn:

• Nửa khuôn di động có thể xuất hiện độ rơ.
• Vị trí cavity và core có thể thay đổi.
• Các bề mặt shut-off chính xác có nguy cơ bị va chạm hoặc mài mòn.
• Sản phẩm có thể xuất hiện ba via hoặc sai lệch.
• Các linh kiện khác trong khuôn có thể chịu tải lệch.

DME cảnh báo rằng tình trạng căn chỉnh không đúng có thể gây lỗi kích thước, ba via, hư hỏng linh kiện, thậm chí khiến khuôn không thể tiếp tục vận hành. Hãng cũng nhấn mạnh tình trạng mòn hoặc bố trí không phù hợp của guide pin và bushing có thể làm hai nửa khuôn bị lệch.

Vì vậy, chốt dẫn hướng và bạc dẫn hướng không chỉ có nhiệm vụ “giúp khuôn đóng lại”. Chúng là một phần của hệ thống duy trì quan hệ hình học giữa các tấm khuôn.

3. Khóa khuôn quan trọng khi yêu cầu độ chính xác cao

Trong những bộ khuôn có:

• Insert chính xác
• Nhiều cavity
• Shut-off mỏng
• Khuôn lớn
• Slide phức tạp
• Dung sai sản phẩm chặt

Chỉ sử dụng hệ thống guide pin thông thường đôi khi chưa đủ.

Lúc này có thể cần thêm các cơ cấu:

• Taper lock
• Side lock
• Interlock
• Khóa định vị cavity/core

Vai trò của nhóm linh kiện này là căn chỉnh chính xác hơn ở giai đoạn đóng khuôn và giữ vị trí tương quan giữa các phần tử.

Theo tài liệu của DME, interlock được sử dụng để căn chỉnh các nửa khuôn và bảo vệ các bề mặt shut-off chính xác; hệ thống khóa cũng giúp hạn chế sự dịch chuyển giữa các tấm dưới tác động của áp lực trong quá trình ép.

Đây là lý do tại sao với khuôn có yêu cầu cao, kỹ sư không nên chỉ đặt câu hỏi:

“Chốt dẫn hướng đường kính bao nhiêu là đủ?”

Mà cần hỏi thêm:

“Khi khuôn đóng hoàn toàn, bộ phận nào đang chịu trách nhiệm định vị chính xác?”

Hai câu hỏi này nghe gần giống nhau, nhưng thực tế là hai bài toán khác nhau.

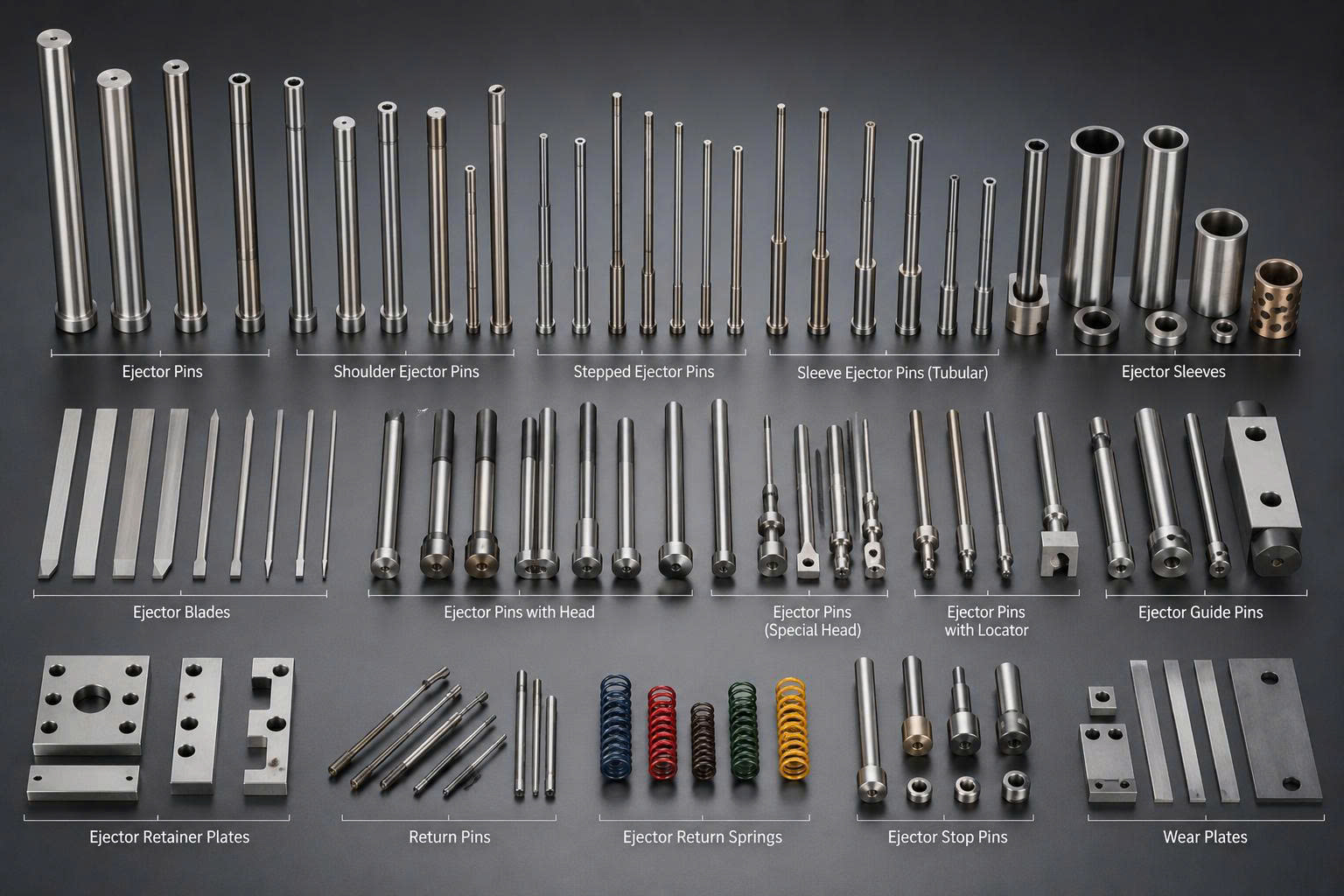

4. Linh kiện ejector quyết định khả năng lấy sản phẩm ổn định

Một sản phẩm sau khi tạo hình phải được lấy ra khỏi khuôn một cách ổn định.

Đây là nhiệm vụ của hệ thống ejector.

Các linh kiện thường gặp gồm:

• Chốt đẩy
• Chốt đẩy bậc
• Ống đẩy
• Ejector blade
• Chốt hồi
• Tấm đẩy
• Chốt dẫn hướng ejector
• Bạc dẫn hướng ejector

Trong đó, một sai lầm phổ biến là chỉ quan tâm đến số lượng và vị trí chốt đẩy, nhưng ít chú ý đến việc cả cụm ejector di chuyển như thế nào.

Tài liệu của DME cho biết hệ thống guided ejection có chức năng giữ cụm ejector được căn chỉnh và hỗ trợ trọng lượng của cụm trong suốt chu trình ép, từ đó giảm mài mòn và hạn chế tình trạng lệch cụm đẩy.

Tương tự, catalogue của MISUMI cung cấp nhiều loại ejector leader pin và bushing với các kiểu dẫn hướng khác nhau, từ bạc trượt, oil-free, hợp kim đồng cho tới linear guide và ball type.

Vì sao điều này quan trọng?

Nếu tấm ejector bị lệch trong quá trình chuyển động:

• Chốt đẩy có thể chịu lực ngang.
• Chốt dễ mòn hoặc cong.
• Lỗ dẫn hướng bị mòn nhanh.
• Sản phẩm có thể xuất hiện vết đẩy bất thường.
• Các chốt nhỏ có nguy cơ gãy cao hơn.

Một hệ thống ejector tốt không chỉ là đẩy được sản phẩm ra, mà phải đẩy lặp lại hàng nghìn, hàng trăm nghìn chu trình với chuyển động ổn định.

5. Lò xo khuôn: Một linh kiện nhỏ nhưng là nguồn lực của nhiều cơ cấu

Lò xo xuất hiện ở rất nhiều vị trí trong khuôn:

• Cơ cấu stripper
• Slide
• Return mechanism
• Ejector
• Guide lifter
• Cơ cấu nâng
• Khuôn dập
• Các cụm cần lực hồi

-> Vấn đề là không thể chọn lò xo chỉ bằng cách nhìn vào màu sắc hoặc đường kính.

Thông số cần quan tâm bao gồm:

• Lực làm việc
• Độ nén
• Hành trình
• Đường kính ngoài
• Đường kính trong
• Chiều dài tự do
• Số chu kỳ yêu cầu
• Nhiệt độ làm việc

Theo hướng dẫn của MISUMI, lực lò xo được tính theo quan hệ:

F = k × x

Trong đó:

• F là lực
• k là hệ số lò xo
• x là độ nén

MISUMI cũng lưu ý rằng việc sử dụng vượt quá độ võng cho phép có thể làm giảm tuổi thọ và dẫn đến hư hỏng lò xo.

=> tham khảo thêm tại: Cách tra lực lò xo khuôn

Ví dụ thực tế

Hai lò xo có cùng đường kính ngoài nhưng khác chiều dài hoặc khác cấp tải sẽ không tạo ra lực giống nhau.

Nếu chọn lò xo quá yếu:

• Cơ cấu không hồi đủ lực.
• Chi tiết có thể không trở về đúng vị trí.
• Chu trình khuôn mất ổn định.

Nếu chọn quá nặng:

• Tăng tải không cần thiết cho cơ cấu.
• Tăng ma sát.
• Làm lực tác động lên các chi tiết khác lớn hơn.
• Có thể giảm hành trình an toàn của lò xo.

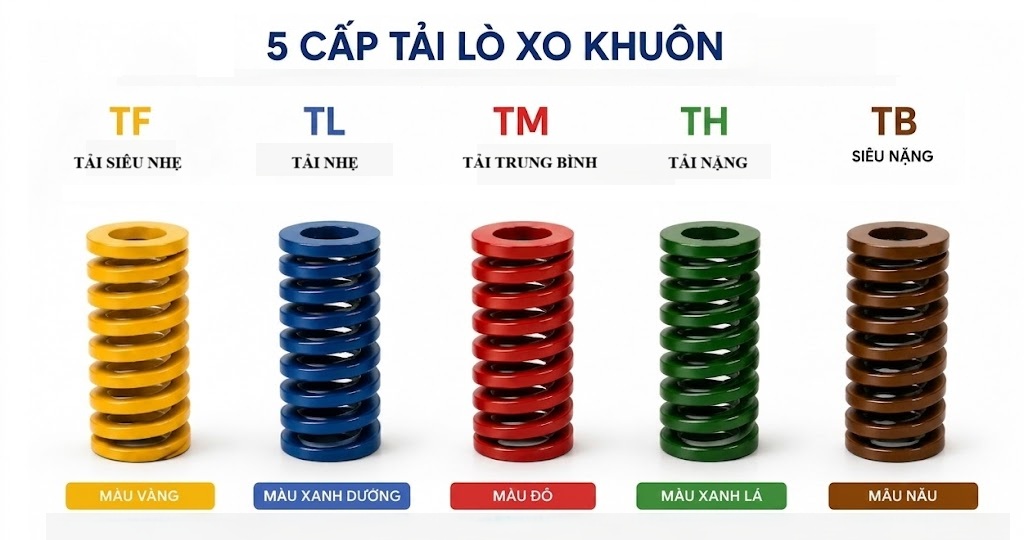

Các dòng lò xo khuôn của MISUMI được phân theo nhiều cấp tải và có giới hạn độ nén khác nhau. Với nhóm irregular wire springs, các cấp từ SWC đến SWG có giới hạn độ võng làm việc và tải trọng khác nhau rõ rệt.

Vì vậy:

Màu lò xo giúp nhận biết cấp tải, nhưng thông số kỹ thuật mới là thứ quyết định lò xo có phù hợp hay không.

6. Chốt định vị quyết định việc các chi tiết có trở về đúng vị trí hay không

Trong khuôn có rất nhiều chi tiết tháo lắp:

• Insert
• Plate
• Block
• Cavity
• Core
• Các cụm cơ cấu phụ

Nếu chỉ sử dụng bulong để lắp ghép, bulong chủ yếu có nhiệm vụ tạo lực kẹp. Việc xác định vị trí chính xác thường cần đến chốt định vị.

Vai trò của chốt định vị gồm:

• Xác định vị trí tương quan giữa hai chi tiết.
• Tăng khả năng lắp lại đúng vị trí sau bảo trì.
• Hạn chế sự dịch chuyển ngang.
• Duy trì tính lặp lại khi tháo lắp.

=> Đây là lý do trong thiết kế khuôn, các bề mặt lắp ghép quan trọng thường có sự kết hợp giữa:

 Bulong + chốt định vị

Có thể hiểu đơn giản:

• Bulong giữ chặt
• Chốt định vị xác định vị trí

Nếu dùng bulong để “vừa giữ vừa định vị” trong một kết cấu yêu cầu chính xác, khả năng lặp lại sau tháo lắp có thể bị ảnh hưởng.

chốt định vị khuôn

7. Linh kiện tiêu chuẩn ảnh hưởng trực tiếp đến tuổi thọ khuôn

Tuổi thọ khuôn không chỉ phụ thuộc vào độ cứng của thép.

Một bộ khuôn thường hư hỏng trước tiên tại các vị trí:

• Có chuyển động tương đối.
• Có ma sát.
• Chịu tải lặp lại.
• Có va đập.
• Có ứng suất tập trung.

Đó cũng chính là nơi linh kiện khuôn xuất hiện nhiều nhất.

Ví dụ:

Meusburger nhấn mạnh rằng các phần tử dẫn hướng và định tâm có ảnh hưởng đáng kể đến độ chính xác, độ bền và hiệu quả kinh tế của khuôn; việc chọn đúng giúp chuyển động ổn định hơn, giảm mài mòn, giảm bảo trì và thời gian dừng máy.

8. Linh kiện khuôn ảnh hưởng đến năng suất nhiều hơn chúng ta nghĩ

Một bộ khuôn chỉ tạo ra doanh thu khi nó đang chạy.

Nếu khuôn phải dừng vì:

• Gãy chốt
• Mòn bạc
• Gãy lò xo
• Kẹt slide
• Lệch ejector
• Hỏng khóa khuôn

Thì chi phí không chỉ nằm ở giá linh kiện thay thế.

Còn có:

• Thời gian dừng máy
• Chi phí tháo khuôn
• Chi phí sửa chữa
• Nhân công bảo trì
• Phế phẩm trong giai đoạn lỗi
• Chậm tiến độ giao hàng

Vì vậy, một linh kiện giá vài chục hoặc vài trăm nghìn đồng đôi khi có thể gây ra chi phí dừng máy lớn hơn rất nhiều lần giá trị của chính nó.

Đây chính là điểm mà người thiết kế khuôn và người vận hành sản xuất cần nhìn theo hướng tổng chi phí vòng đời, thay vì chỉ nhìn vào giá mua ban đầu.

Meusburger cho rằng việc sử dụng linh kiện tiêu chuẩn mang lại khả năng thay thế nhanh và tính hoán đổi tốt, một yếu tố quan trọng đối với việc giảm thời gian bảo trì.

9. Linh kiện tiêu chuẩn giúp việc bảo trì dễ dàng hơn

Một trong những lợi ích lớn nhất của linh kiện tiêu chuẩn là khả năng thay thế.

Ví dụ, khi một bộ khuôn sử dụng:

• Chốt dẫn hướng theo tiêu chuẩn
• Bạc theo kích thước tiêu chuẩn
• Lò xo có mã rõ ràng
• Chốt đẩy theo hệ thống tiêu chuẩn
• Bulong vai theo kích thước chuẩn

Việc bảo trì sẽ dễ hơn rất nhiều.

Kỹ thuật viên có thể:

• Xác định mã linh kiện.
• Kiểm tra kích thước.
• Thay thế đúng loại.
• Khôi phục hoạt động của khuôn.

Ngược lại, nếu tất cả linh kiện đều là chi tiết tự gia công không có bản vẽ hoặc mã quản lý rõ ràng, việc thay thế có thể trở thành một công việc mất nhiều thời gian.

Meusburger nêu rõ một trong những lợi ích của standard parts là khả năng hoán đổi và thay thế nhanh.

10. Chọn linh kiện khuôn không nên chỉ dựa vào kích thước

Đây là một lỗi khá phổ biến.

Ví dụ:

“Lỗ Ø20 thì mua bạc Ø20.”

Thông tin đó chưa đủ.

Cần xem thêm:

• Dung sai lắp ghép là gì?
• Tải trọng bao nhiêu?
• Chuyển động tịnh tiến hay có tải ngang?
• Tốc độ làm việc?
• Môi trường có bụi, dầu hay nhiệt độ cao?
• Cần bôi trơn hay dùng loại oil-free?
• Số chu kỳ dự kiến?
• Không gian lắp đặt có giới hạn không?

Các hệ thống dẫn hướng của Meusburger cũng được phân thành guide tiêu chuẩn, self-lubricating và ball guide, cho thấy cùng một nhiệm vụ dẫn hướng nhưng giải pháp có thể khác nhau tùy điều kiện làm việc.

Tương tự với lò xo, không thể chỉ chọn:

“Tôi cần lò xo màu xanh.”

Cần biết:

• Lực cần bao nhiêu N?
• Hành trình bao nhiêu mm?
• Chiều dài tự do bao nhiêu?
• Tỷ lệ nén là bao nhiêu?
• Tuổi thọ mong muốn là bao nhiêu chu kỳ?

Đó mới là cách chọn linh kiện dựa trên điều kiện kỹ thuật.

11. Chất lượng linh kiện ảnh hưởng đến tính lặp lại của sản xuất

Một bộ khuôn không chỉ cần chạy được một lần.

Nó phải chạy:

• 10.000 lần
• 100.000 lần
• 500.000 lần
• Thậm chí hàng triệu chu trình

Điều quan trọng không chỉ là khuôn có hoạt động hay không, mà là:

Sau 100.000 chu trình, nó còn hoạt động giống như ban đầu đến mức nào?

Tính lặp lại này phụ thuộc rất lớn vào:

• Độ cứng
• Độ nhám bề mặt
• Dung sai
• Vật liệu
• Khả năng chống mài mòn
• Khả năng chịu tải mỏi
• Độ ổn định của hệ thống dẫn hướng

Đặc biệt với lò xo, tài liệu của MISUMI thể hiện rõ mối quan hệ giữa độ nén và số chu kỳ làm việc, nghĩa là cùng một lò xo nhưng mức nén khác nhau sẽ dẫn đến mức tuổi thọ kỳ vọng khác nhau.

Đây là lý do vì sao thiết kế khuôn cho sản xuất hàng loạt không thể chỉ dựa trên điều kiện:

“Chạy thử thấy được.”

Chạy thử được chỉ chứng minh cơ cấu có thể hoạt động ở thời điểm hiện tại. Còn sản xuất ổn định mới chứng minh được lựa chọn linh kiện và thiết kế có phù hợp hay không.

12. Một linh kiện sai có thể gây ra hiệu ứng dây chuyền

Đây là điều rất đáng lưu ý trong thiết kế khuôn.

Ví dụ một bạc dẫn hướng bị mòn. -> ban đầu chỉ xuất hiện độ rơ nhỏ.

Sau đó:

Bạc mòn
↓
Độ chính xác dẫn hướng giảm
↓
Hai nửa khuôn có thể lệch nhẹ
↓
Shut-off chịu va chạm hoặc mài mòn
↓
Xuất hiện ba via hoặc hư hỏng insert
↓
Phải sửa chữa khuôn

Ban đầu vấn đề có thể chỉ là một linh kiện nhỏ, nhưng vì tất cả các bộ phận làm việc trong cùng một hệ thống, lỗi có thể lan sang các chi tiết khác.

Có thể gọi đây là hiệu ứng domino của linh kiện khuôn. 🧩

Vì vậy, bảo trì khuôn không nên chỉ tập trung vào chi tiết đã hỏng. Cần tìm nguyên nhân:

• Linh kiện có bị quá tải không?
• Có bị lệch tâm không?
• Có thiếu bôi trơn không?
• Có chọn sai loại không?
• Có vượt hành trình hoặc độ nén cho phép không?

13. Những nhóm linh kiện cần được kiểm tra định kỳ

Đối với khuôn hoạt động thường xuyên, nên xây dựng danh sách kiểm tra theo từng nhóm.

Nhóm dẫn hướng

Kiểm tra:

• Vết xước
• Mài mòn
• Độ rơ
• Dấu hiệu kẹt
• Tình trạng bôi trơn

Nhóm ejector

Kiểm tra:

• Chốt cong
• Đầu chốt bị mòn
• Vết kẹt
• Độ đồng tâm
• Chuyển động của tấm ejector

Nhóm lò xo

Kiểm tra:

• Gãy
• Lún chiều dài
• Giảm lực đàn hồi
• Làm việc quá hành trình
• Dấu hiệu mỏi

Nhóm khóa và định vị

Kiểm tra:

• Bề mặt tiếp xúc
• Dấu va đập
• Độ mòn
• Độ chính xác khi đóng khuôn

Nhóm bulong và liên kết

Kiểm tra:

• Độ siết
• Ren hư hỏng
• Bulong vai bị mòn
• Vết nứt hoặc biến dạng

Việc kiểm tra này đặc biệt quan trọng với các linh kiện chuyển động vì đây thường là nhóm chịu mài mòn và tải lặp lại nhiều nhất.

14. Làm thế nào để lựa chọn linh kiện khuôn phù hợp?

Khi chọn một linh kiện, nên trả lời tối thiểu 6 câu hỏi:

a. Linh kiện này làm nhiệm vụ gì?

Dẫn hướng, định vị, chịu tải, hồi vị hay đẩy sản phẩm?

b. Tải trọng thực tế là bao nhiêu?

Không chọn chỉ theo kích thước.

c. Hành trình làm việc bao nhiêu?

Đặc biệt quan trọng với:

• Lò xo
• Gas spring
• Slide
• Ejector

d. Số chu kỳ vận hành dự kiến?

Khuôn chạy thử nghiệm và khuôn sản xuất hàng triệu sản phẩm có yêu cầu hoàn toàn khác nhau.

e. Môi trường làm việc như thế nào?

Cần xem xét:

• Nhiệt độ
• Dầu
• Nước
• Bụi
• Ăn mòn

f. Khi hỏng có dễ thay thế không?

Một thiết kế tốt nên tính đến cả việc bảo trì trong tương lai.

15. Kết luận: Linh kiện nhỏ, nhưng không phải vai trò nhỏ

Nếu coi bộ khuôn là một cỗ máy, thì thép tấm tạo nên khung xương, còn linh kiện tiêu chuẩn chính là những bộ phận tạo ra chuyển động, lực và độ chính xác.

Một bộ khuôn hoạt động ổn định cần sự kết hợp của:

• Hệ thống dẫn hướng chính xác
• Hệ thống định vị phù hợp
• Cơ cấu khóa ổn định
• Hệ thống ejector vận hành đồng bộ
• Lò xo được lựa chọn đúng tải và hành trình
• Các linh kiện chịu mài mòn có khả năng thay thế
• Tiêu chuẩn hóa để thuận tiện cho bảo trì

Vì vậy, khi lựa chọn linh kiện khuôn, câu hỏi không nên chỉ là:

“Linh kiện này giá bao nhiêu?”

Mà nên là:

“Linh kiện này sẽ ảnh hưởng như thế nào đến độ chính xác, tuổi thọ và chi phí vận hành của cả bộ khuôn?”

Đó mới là cách nhìn phù hợp khi thiết kế và vận hành khuôn trong sản xuất thực tế.

16. Linh kiện khuôn mẫu tại linhkienkhuon247

SunViet  cung cấp các nhóm linh kiện phục vụ gia công khuôn và cơ khí chính xác như chốt định vị, chốt dẫn hướng, bạc dẫn hướng, lò xo khuôn, chốt đẩy, bulong vai, bulong treo, linh kiện gá kẹp và nhiều linh kiện tiêu chuẩn khác.

Khi lựa chọn linh kiện cho khuôn, nên cung cấp mã sản phẩm, bản vẽ hoặc thông số kích thước và điều kiện làm việc để việc lựa chọn chính xác hơn.

✅ Hàng sẵn kho số lượng lớn
✅ Báo giá nhanh trong ngày
✅ Hỗ trợ kỹ thuật ngành khuôn mẫu
✅ Giao hàng toàn quốc 🚚

Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!

CÔNG TY TNHH THƯƠNG MẠI VÀ SẢN XUẤT SUN VIỆT

Văn phòng: 22A Đức Diễn, P. Phú Diễn, TP. Hà Nội

Hotline/Zalo: 0984905491
