Bulong Kéo Ren Trong PBTN MISUMI | Puller Bolt
1. Tổng quan về bulong kéo PBTN

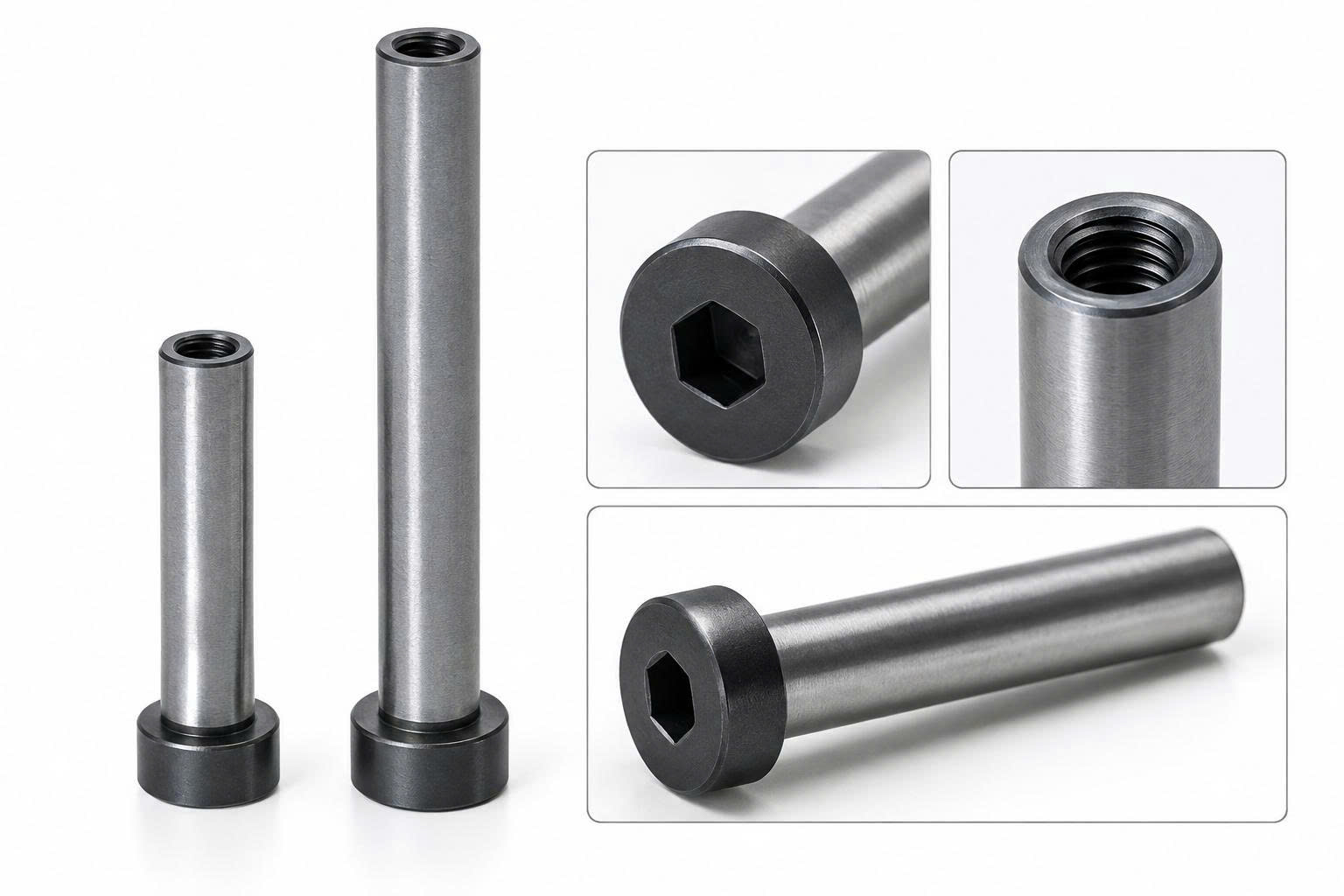

Bulong kéo ren trong PBTN là Puller Bolt dạng ren trong của MISUMI, sử dụng trong kết cấu khuôn. PBTN có thân trụ, đầu bích và lỗ ren trong ở cuối thân để liên kết với chi tiết lắp ghép.
Sản phẩm được chế tạo từ SCM435, độ cứng 33–38 HRC. PBTN có nhiều lựa chọn đường kính D và chiều dài L để phù hợp với từng kết cấu lắp đặt.
PBTN có kết cấu đặc trưng gồm:
- Thân trụ: đường kính D với dung sai e9.
- Đầu bích: có lỗ lục giác để thao tác khi lắp.
- Ren trong M: ren hệ mét bước thô nằm ở cuối thân.
- Chiều dài L: lựa chọn theo kích thước và kết cấu khuôn.

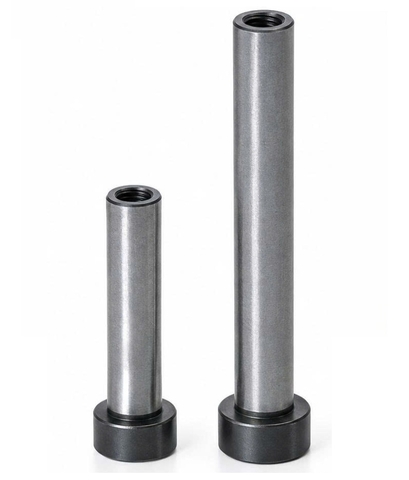

Bulong kéo ren trong PBTN

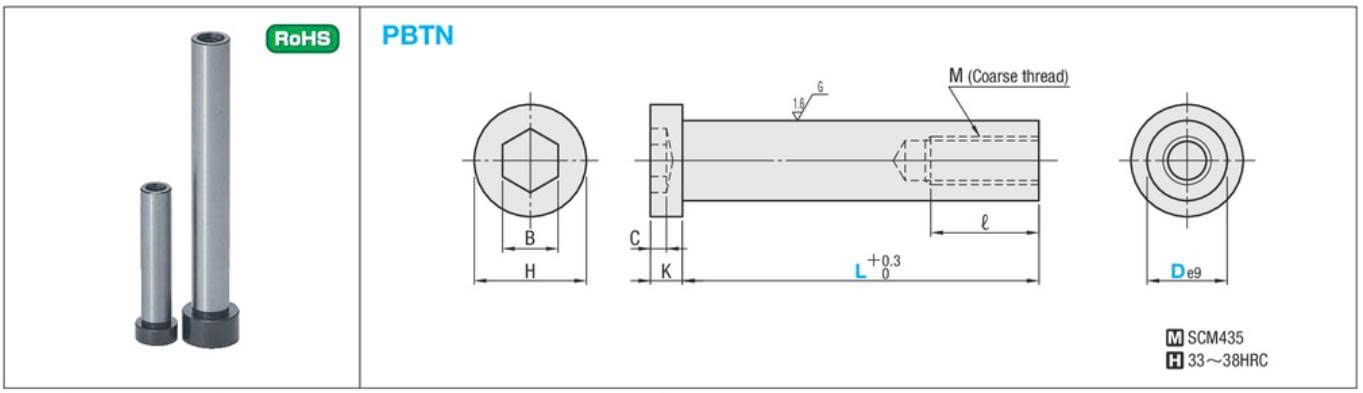

2. Thông số kỹ thuật PBTN
| Model | PBTN |
| Loại | Puller Bolt – Female Screw Type |
| Vật liệu | SCM435 |
| Độ cứng | 33–38 HRC |
| Đường kính D | 10 / 13 / 16 / 20 / 25 / 30 mm |
| Dung sai D | e9 |
| Ren trong | Ren M bước thô |
| Dung sai L | +0.3 / 0 mm |
3. Ưu điểm của bulong kéo ren trong PBTN
- Kết cấu ren trong: cho phép liên kết với chi tiết ren ngoài mà không cần phần ren nhô ra khỏi thân PBTN.
- Nhiều kích thước lựa chọn: đường kính D từ 10–30 mm, kết hợp với nhiều chiều dài L để lựa chọn theo kết cấu lắp.
- Thân SCM435: vật liệu và độ cứng 33–38 HRC được MISUMI quy định cho dòng PBTN.
- Dung sai thân D e9: kích thước thân được kiểm soát theo dung sai thể hiện trên bản vẽ catalogue.
- Dễ xác định mã khi thay thế: có thể đối chiếu theo D, L, ren M và kích thước đầu bích để chọn đúng cấu hình PBTN.
- Đầu lục giác chìm: hỗ trợ thao tác xoay khi lắp hoặc tháo bulong kéo.
4. Cách chọn bulong kéo ren trong PBTN
Khi lựa chọn PBTN, cần xác định trước đường kính D và chiều dài L. Sau đó kiểm tra kích thước ren trong M, kích thước đầu bích H/K và chiều sâu ren ℓ theo bản vẽ lắp.
Đối với PBTN dùng để thay thế trên khuôn đang hoạt động, nên đo và đối chiếu đầy đủ D, L, kích thước đầu bích và ren M. Không nên chọn chỉ dựa trên đường kính thân vì mỗi D tương ứng với kích thước ren và kết cấu đầu khác nhau.
Lưu ý : PBTN là Puller Bolt dạng ren trong, vì vậy cần phân biệt với các Puller Bolt có kết cấu liên kết ren ngoài. Khi thay thế, cần kiểm tra đúng kiểu liên kết và kích thước lắp thay vì chỉ dựa vào tên gọi “bulong kéo”.
