Thông số kỹ thuật bulong kéo ren trong PBTN10
Model: PBTN10
Loại: Puller Bolt – Female Screw Type
Vật liệu: SCM435
Độ cứng: 33–38 HRC
Đường kính D: 10 mm
Dung sai D: e9
Ren trong M: M6, ren bước thô
Chiều sâu ren ℓ: 17 mm
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng
Bulong Kéo Ren Trong PBTN10 D10 MISUMI | SCM435

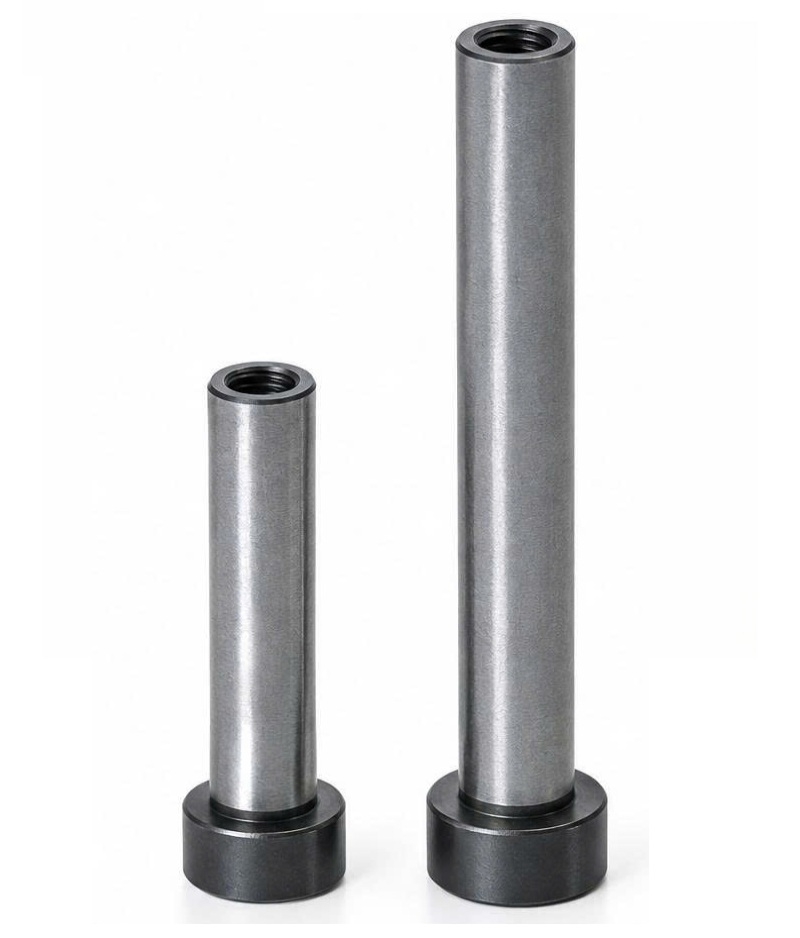

1. Tổng quan về PBTN10

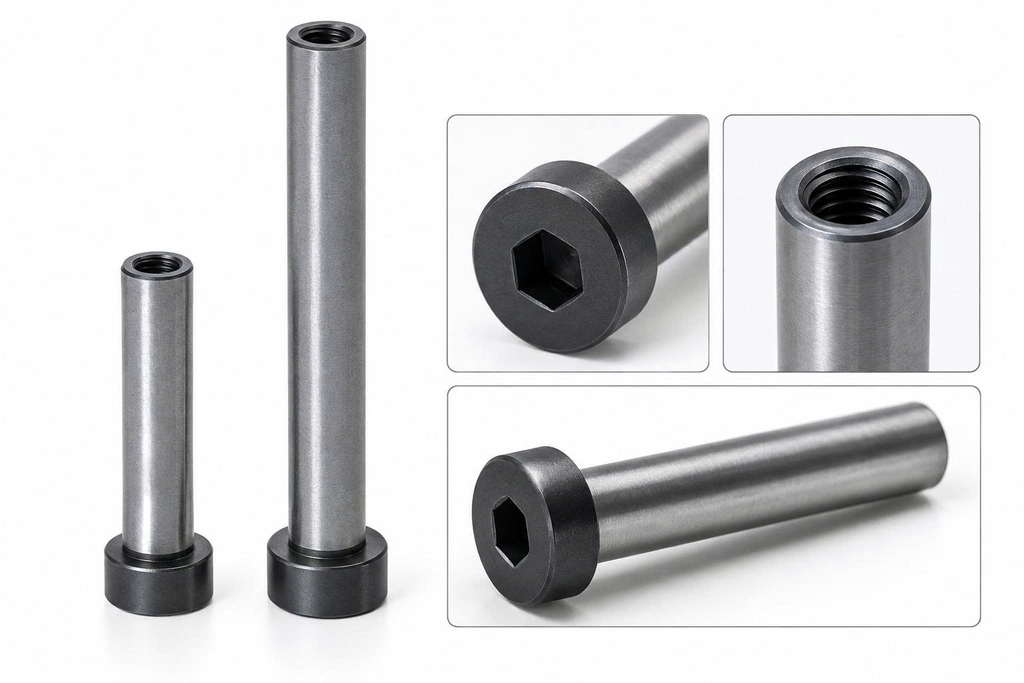

Bulong kéo ren trong PBTN10 thuộc dòng Puller Bolt – Female Screw Type của MISUMI. Sản phẩm có đường kính thân danh nghĩa D10 mm, đầu bích lục giác chìm và ren trong M6 ở cuối thân.
PBTN10 được chế tạo từ SCM435, độ cứng theo catalogue 33–38 HRC. Chiều dài L có nhiều lựa chọn, vì vậy khi đặt hàng cần xác định đầy đủ D, L và ren M thay vì chỉ sử dụng tên PBTN10.

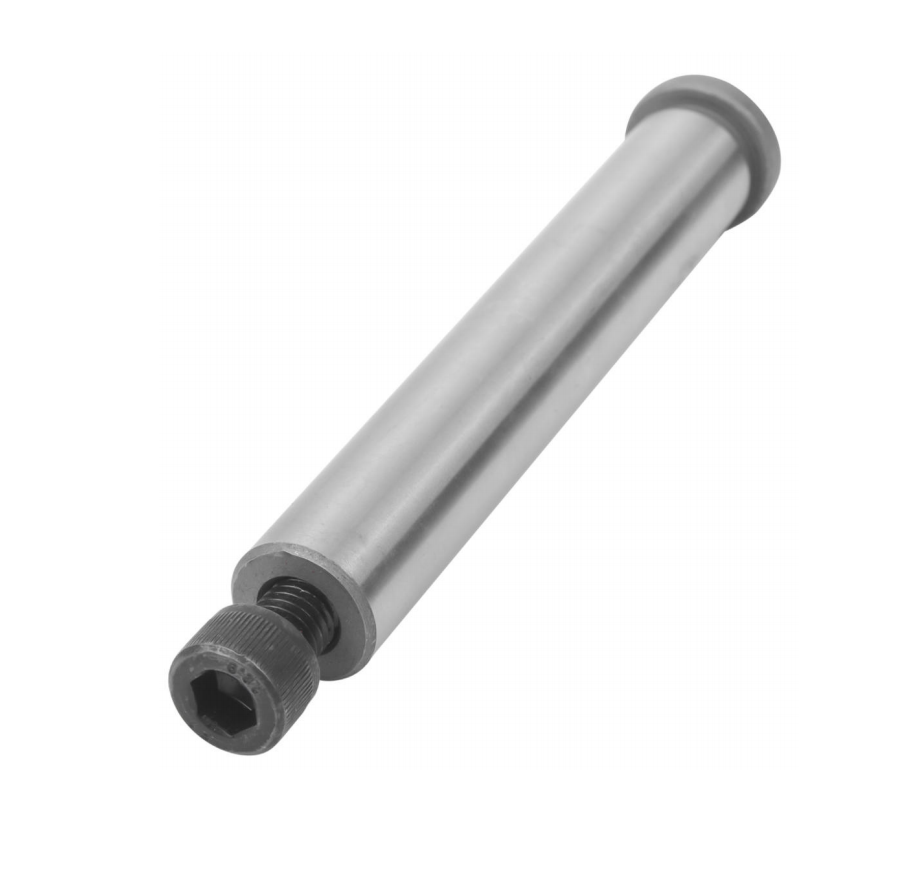

PBTN10 làm việc như một chi tiết liên kết cơ khí trong cơ cấu kéo của khuôn. Phần đầu bích tạo vị trí chặn, trong khi ren trong M6 ở cuối thân dùng để liên kết với chi tiết ren ngoài tương ứng của cụm lắp.
-> Khi cơ cấu khuôn chuyển động, PBTN10 tham gia truyền chuyển động kéo hoặc giới hạn chuyển động theo thiết kế của cụm khuôn. Hành trình và cách bố trí thực tế phụ thuộc kết cấu khuôn, vì vậy không thể xác định một giá trị hành trình chung chỉ từ mã PBTN10.

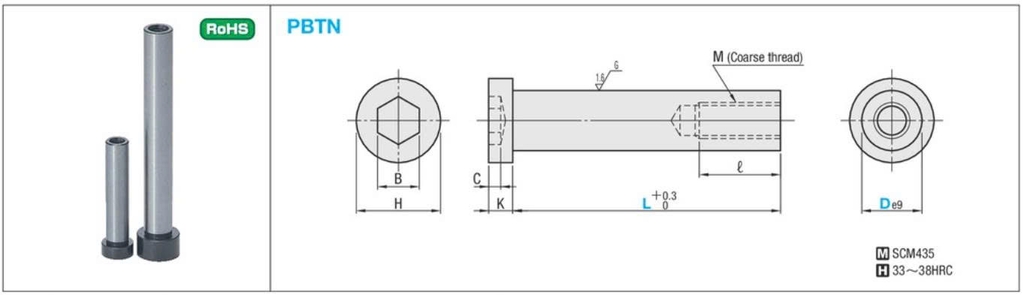

2. Thông số kỹ thuật bulong kéo ren trong PBTN10
| Model | PBTN10 |
| Loại | Puller Bolt – Female Screw Type |
| Vật liệu | SCM435 |
| Độ cứng | 33–38 HRC |
| Đường kính D | 10 mm |
| Dung sai D | e9 |
| H | 16 mm |
| B | 6 mm |
| C | 4 mm |
| K | 8 mm |
| Ren trong M | M6, ren bước thô |
| Chiều sâu ren ℓ | 17 mm |
| Dung sai chiều dài L | +0.3 / 0 mm |

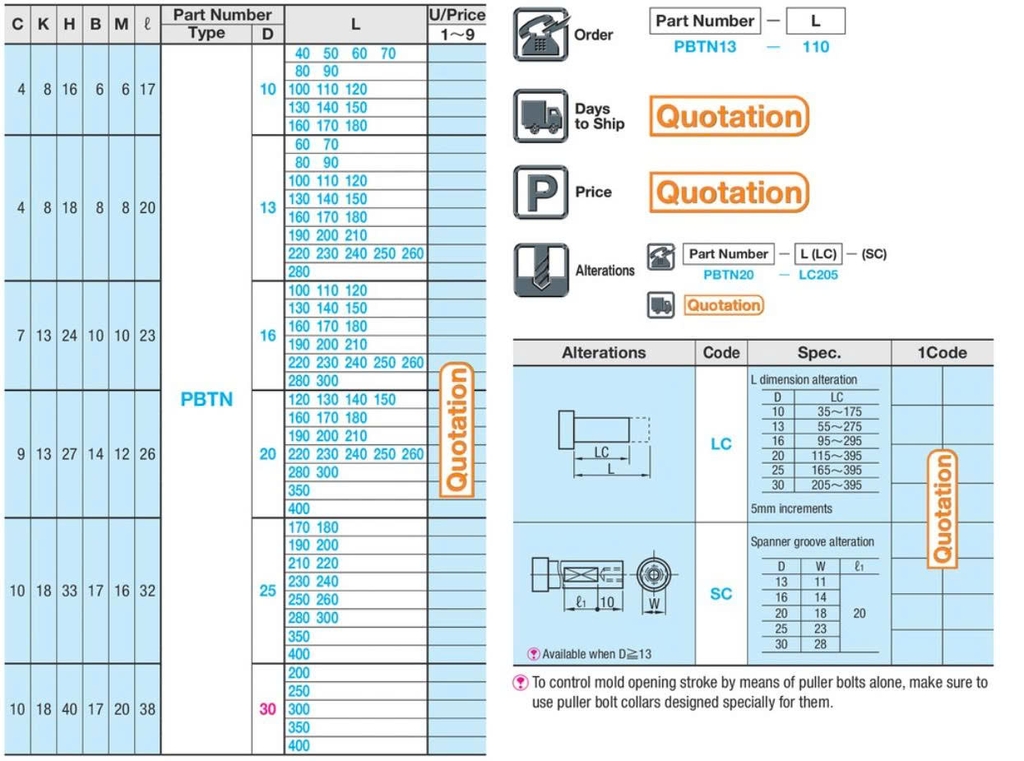

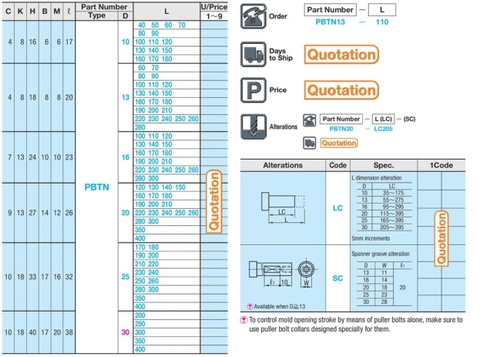

Lưu ý: PBTN10 có nhiều lựa chọn chiều dài L. Khi đặt hàng hoặc thay thế cần xác định đúng chiều dài L theo mã sản phẩm và bảng kích thước của MISUMI.
3. Mua bulong kéo ren trong PBTN10
Khách hàng cần mua bulong kéo ren trong PBTN10 vui lòng cung cấp chiều dài L, số lượng và yêu cầu sử dụng để được kiểm tra mã và báo giá.
Đối với trường hợp mua PBTN10 để thay thế linh kiện đang sử dụng, nên gửi thêm mã cũ, bản vẽ hoặc ảnh sản phẩm thực tế. Việc đối chiếu đầy đủ D10, ren trong M6 và chiều dài L giúp hạn chế chọn sai quy cách.
Linhkienkhuon247 hỗ trợ: tra mã PBTN theo kích thước, kiểm tra quy cách theo catalogue, tư vấn lựa chọn chiều dài và báo giá theo số lượng.
