Thông số kỹ thuật bulong kéo ren trong PBTN13
Model: PBTN13
Loại: Puller Bolt – Female Screw Type
Vật liệu: SCM435
Độ cứng: 33–38 HRC
Đường kính D: 13 mm
Dung sai D: e9
Ren trong M: M8, ren bước thô
Chiều sâu ren ℓ: 20 mm
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

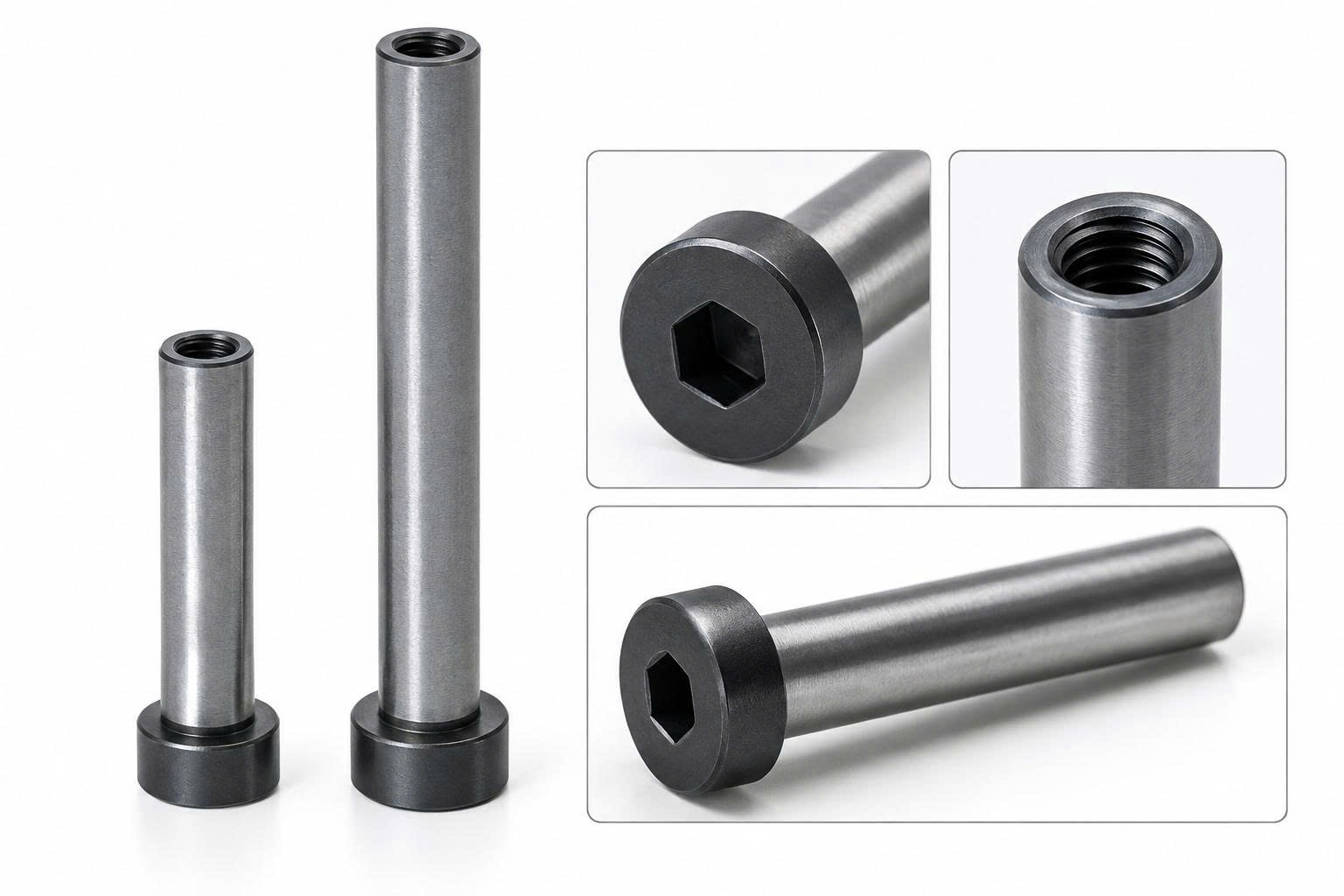

Bulong Kéo Ren Trong PBTN13 D13 MISUMI | SCM435
1. Bulong Kéo Ren Trong PBTN13 là gì?

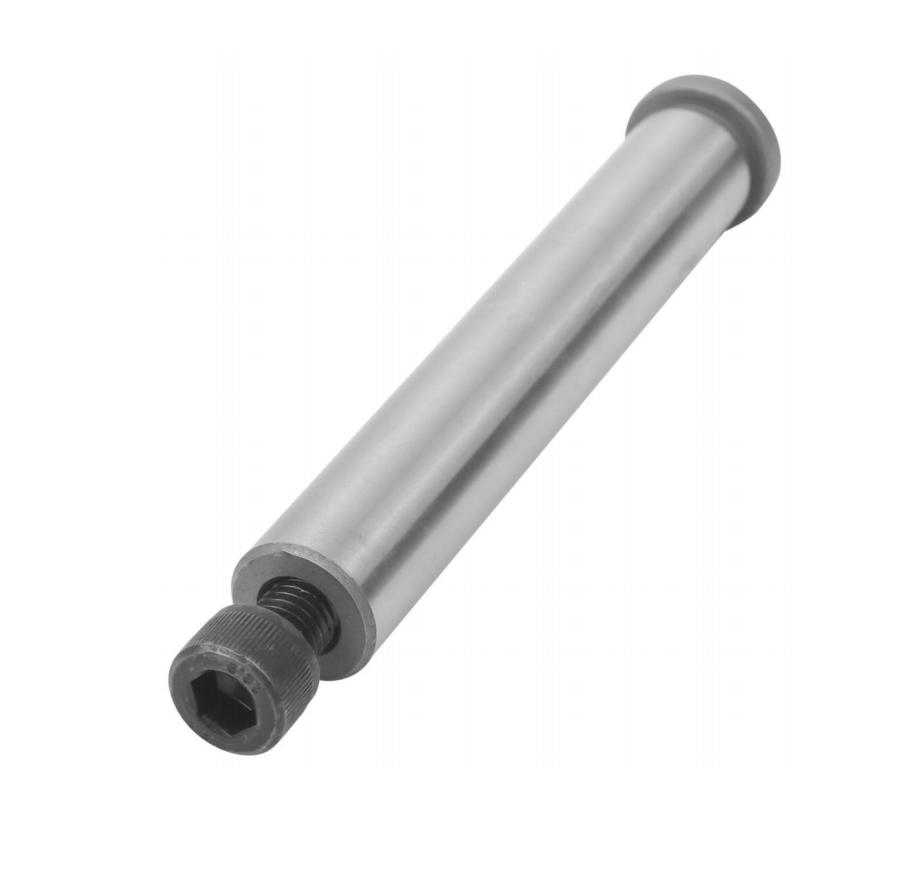

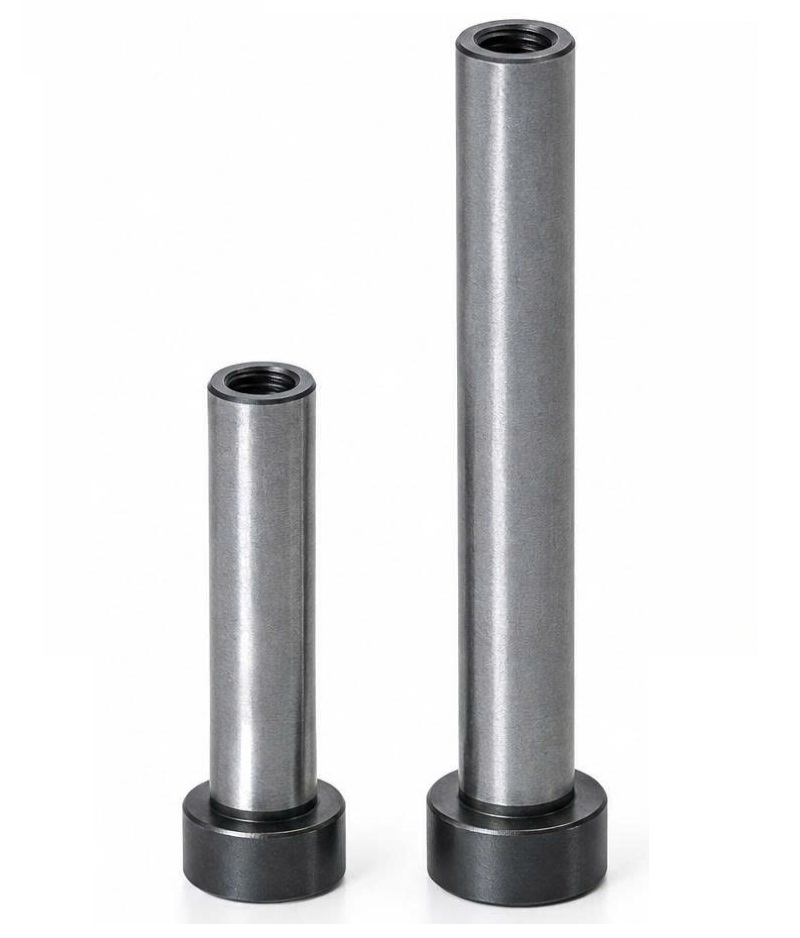

Bulong kéo ren trong PBTN13 thuộc dòng Puller Bolt – Female Screw Type của MISUMI. Sản phẩm có đường kính thân danh nghĩa D13 mm, đầu bích có lỗ lục giác chìm và phần cuối thân được gia công ren trong M8.
PBTN13 được chế tạo từ SCM435, độ cứng theo catalogue 33–38 HRC. Chiều dài L có nhiều lựa chọn theo bảng mã, vì vậy khi đặt hàng cần xác định đầy đủ kích thước D và L.
PBTN13 làm việc như một chi tiết liên kết cơ khí trong cơ cấu kéo của khuôn. Phần đầu bích tạo vị trí chặn, trong khi ren trong M8 ở cuối thân dùng để liên kết với chi tiết ren ngoài tương ứng của cụm lắp.
Khi cơ cấu khuôn chuyển động, bulong kéo tham gia truyền chuyển động kéo hoặc giới hạn chuyển động theo thiết kế của cụm khuôn. Hành trình làm việc và vị trí lắp cụ thể phụ thuộc vào kết cấu thực tế của từng bộ khuôn.

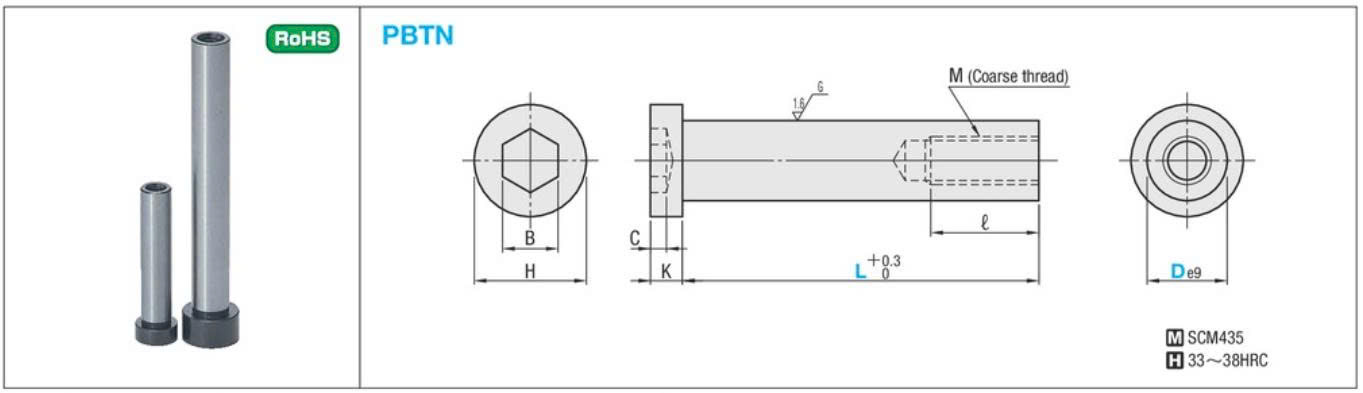

2. Thông số kỹ thuật bulong kéo ren trong PBTN13
| Model | PBTN13 |
| Loại | Puller Bolt – Female Screw Type |
| Vật liệu | SCM435 |
| Độ cứng | 33–38 HRC |
| Đường kính D | 13 mm |
| Dung sai D | e9 |
| H | 18 mm |
| B | 8 mm |
| C | 4 mm |
| K | 8 mm |
| Ren trong M | M8, ren bước thô |
| Chiều sâu ren ℓ | 20 mm |
| Dung sai chiều dài L | +0.3 / 0 mm |

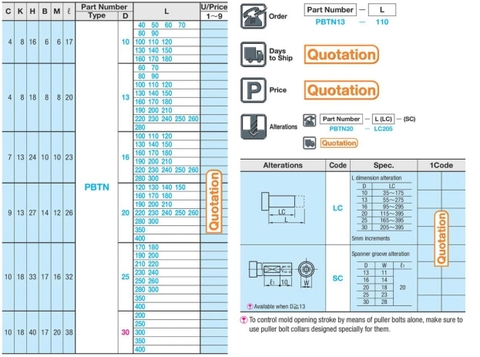

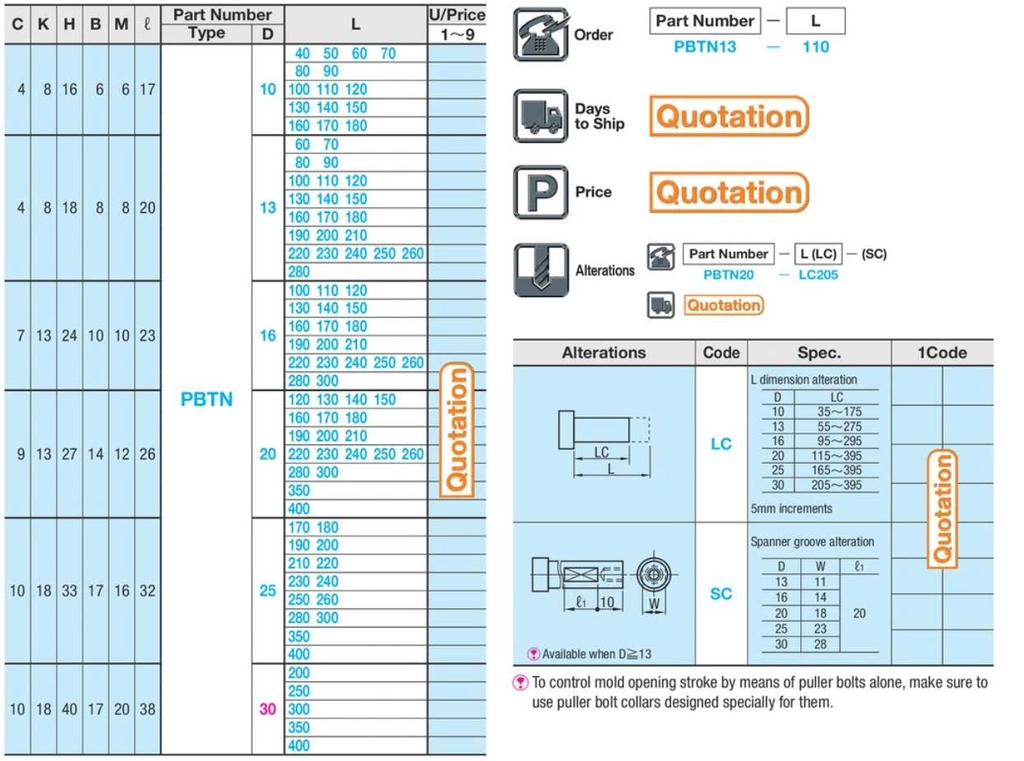

Lưu ý: PBTN13 có nhiều lựa chọn chiều dài L. Khi thay thế linh kiện đang sử dụng cần kiểm tra đúng chiều dài L, không nên lựa chọn chỉ dựa trên đường kính D13.
3. Mua bulong kéo ren trong PBTN13
Khách hàng cần mua PBTN13 vui lòng cung cấp chiều dài L và số lượng để kiểm tra quy cách và báo giá. Trường hợp mua thay thế, nên gửi thêm mã cũ, bản vẽ hoặc ảnh sản phẩm để đối chiếu trước khi đặt hàng.
Linhkienkhuon247 hỗ trợ: tra mã PBTN theo kích thước, kiểm tra quy cách theo catalogue, tư vấn lựa chọn chiều dài và báo giá theo số lượng.
