Thông số kỹ thuật bulong kéo ren trong PBTN25
Model: PBTN25
Loại: Puller Bolt – Female Screw Type
Vật liệu: SCM435
Độ cứng: 33–38 HRC
Đường kính D: 25 mm
Dung sai D: e9
Ren trong M: M16, ren bước thô
Chiều sâu ren ℓ: 32 mm
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng
Bulong Kéo Ren Trong PBTN25 D25 MISUMI | SCM435

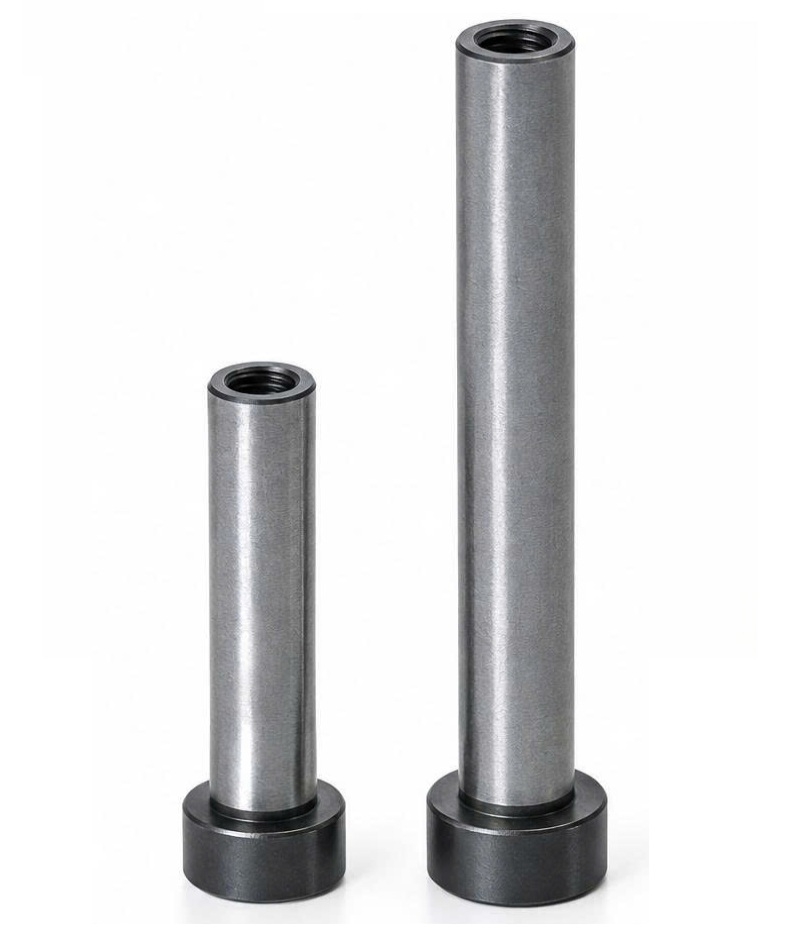

1. Tổng quan bulong Kéo PBTN25

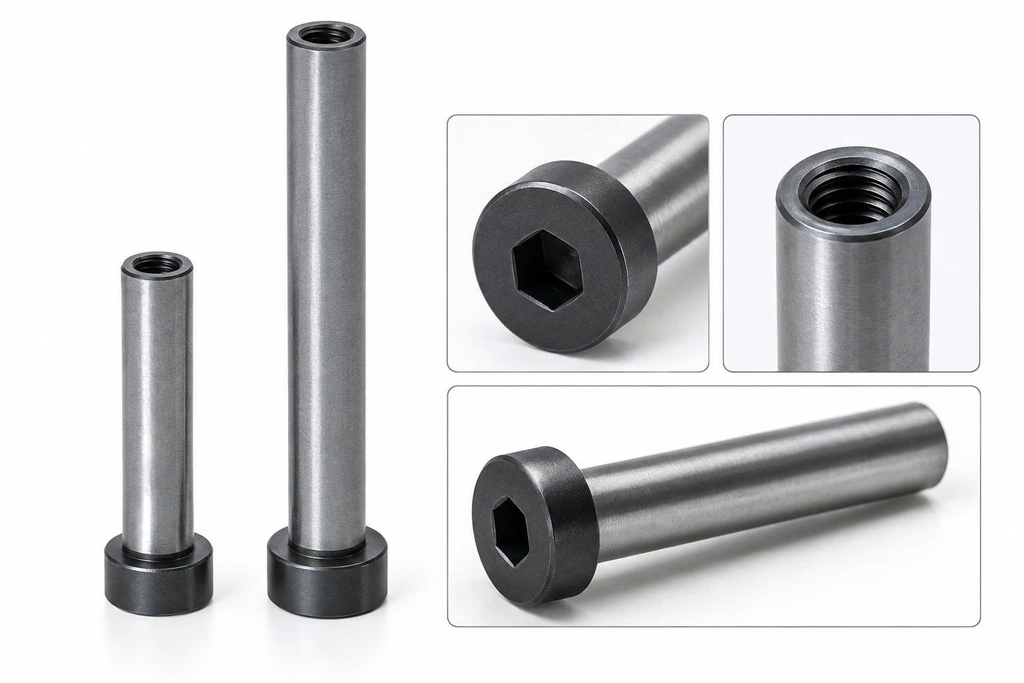

Bulong kéo ren trong PBTN25 thuộc dòng Puller Bolt – Female Screw Type của MISUMI. Sản phẩm có đường kính thân danh nghĩa D25 mm, đầu bích có lỗ lục giác chìm và phần cuối thân được gia công ren trong M16.
PBTN25 được chế tạo từ SCM435, độ cứng theo catalogue 33–38 HRC. Chiều dài L có nhiều lựa chọn, do đó khi đặt hàng cần xác định đầy đủ đường kính D25 và chiều dài L theo kết cấu lắp.
Bulong kéo PBTN25 là chi tiết liên kết trong cơ cấu kéo của khuôn. Phần đầu bích tạo vị trí chặn, trong khi ren trong M16 ở cuối thân dùng để liên kết với chi tiết ren ngoài tương ứng.
-> Khi cơ cấu khuôn chuyển động, bulong kéo tham gia truyền chuyển động kéo hoặc giới hạn chuyển động theo thiết kế của cụm khuôn. Hành trình và vị trí lắp thực tế phụ thuộc vào kết cấu của từng bộ khuôn.

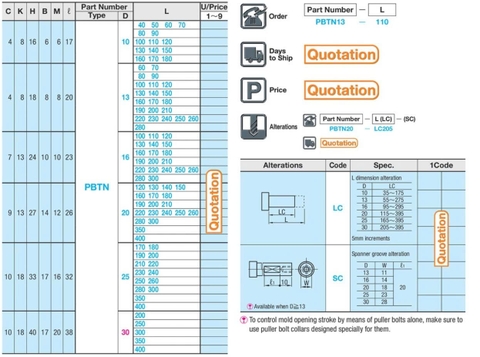

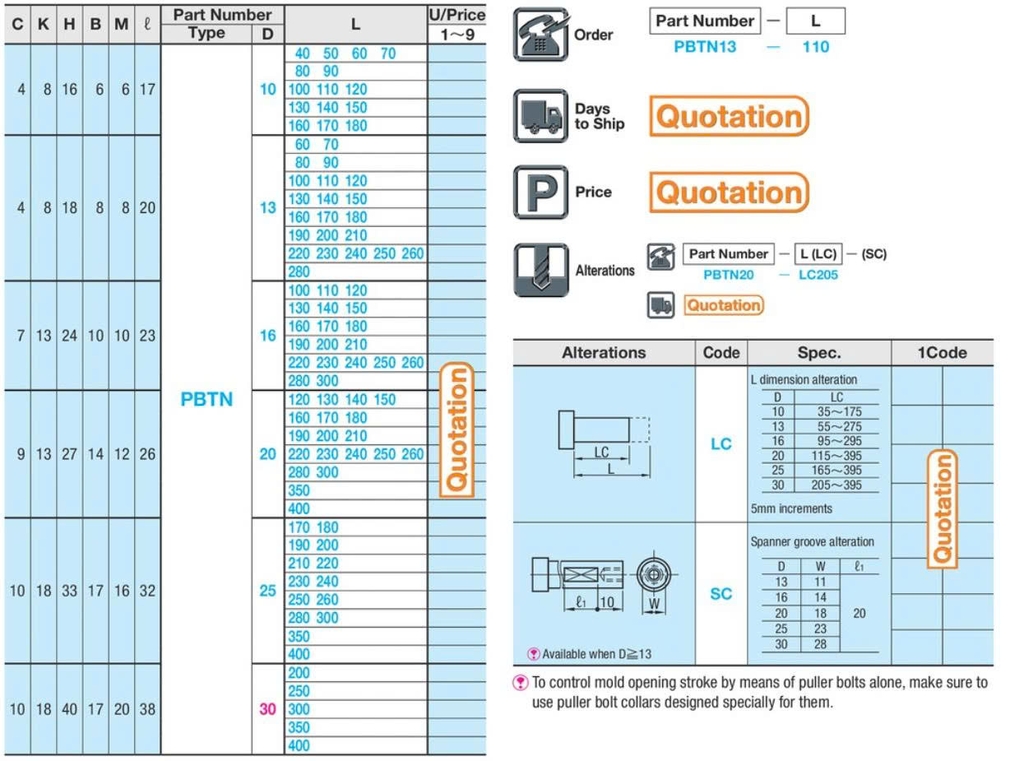

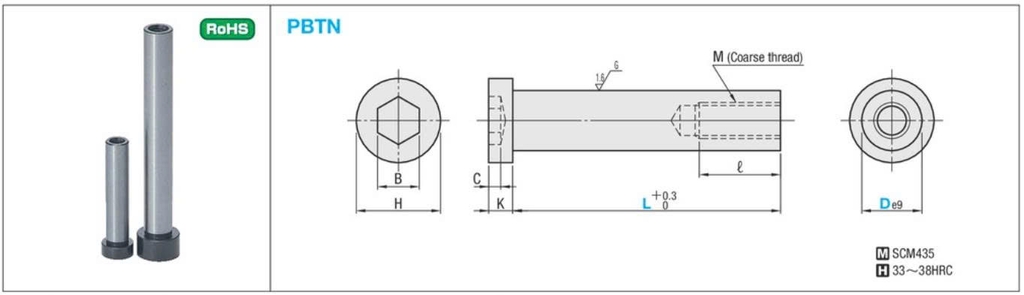

2. Thông số kỹ thuật bulong kéo ren trong PBTN25
| Model | PBTN25 |
| Loại | Puller Bolt – Female Screw Type |
| Vật liệu | SCM435 |
| Độ cứng | 33–38 HRC |
| Đường kính D | 25 mm |
| Dung sai D | e9 |
| H | 33 mm |
| B | 17 mm |
| C | 10 mm |
| K | 18 mm |
| Ren trong M | M16, ren bước thô |
| Chiều sâu ren ℓ | 32 mm |
| Dung sai chiều dài L | +0.3 / 0 mm |
Lưu ý: PBTN25 có nhiều lựa chọn chiều dài L. Khi mua để thay thế cần kiểm tra đồng thời D25, chiều dài L, ren trong M16 và kích thước đầu bích theo bản vẽ.
3. Mua bulong kéo ren trong PBTN25
Khách hàng cần mua PBTN25 vui lòng cung cấp chiều dài L và số lượng để kiểm tra quy cách và báo giá. Trường hợp thay thế linh kiện đang sử dụng, nên gửi thêm mã cũ, bản vẽ hoặc ảnh thực tế để đối chiếu trước khi đặt hàng.
Linhkienkhuon247 hỗ trợ: tra mã PBTN theo kích thước, kiểm tra quy cách theo catalogue, tư vấn lựa chọn chiều dài và báo giá theo số lượng.
👉👉👉Doanh nghiệp cần xem thêm về linh kiện khuôn mẫu: linhkienkhuon247.com
Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
