Thông số kỹ thuật bulong kéo ren trong PBTN20
Model: PBTN20
Loại: Puller Bolt – Female Screw Type
Vật liệu: SCM435
Độ cứng: 33–38 HRC
Đường kính D: 20 mm
Dung sai D: e9
Ren trong M: M12, ren bước thô
Chiều sâu ren ℓ: 26 mm
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng
Bulong Kéo Ren Trong PBTN20 D20 MISUMI | SCM435
1. Tổng quan bulong Kéo PBTN20

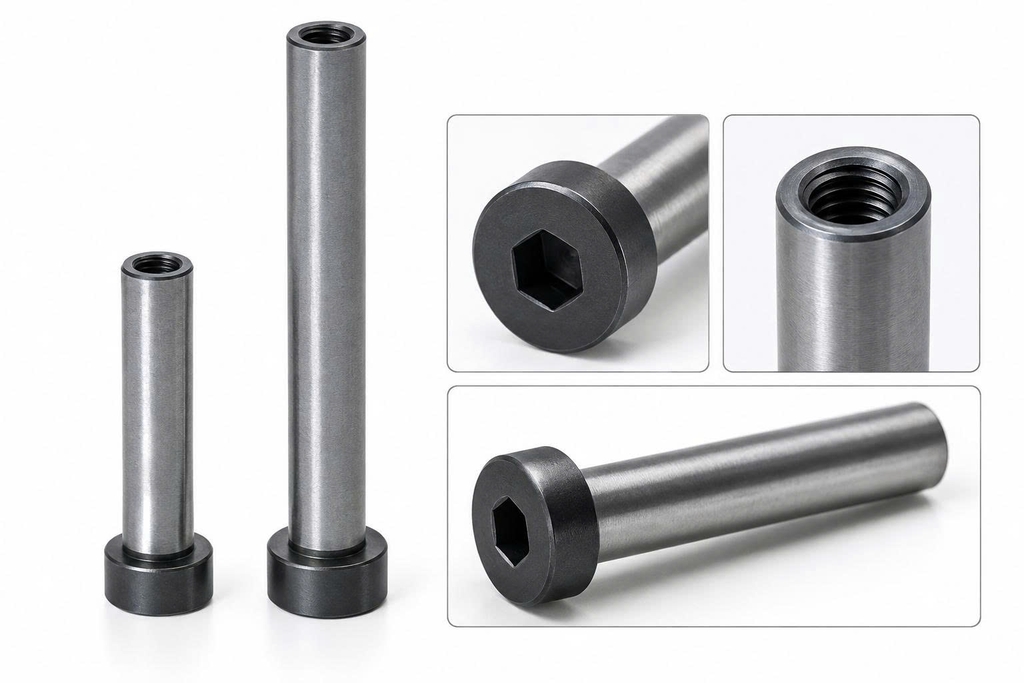

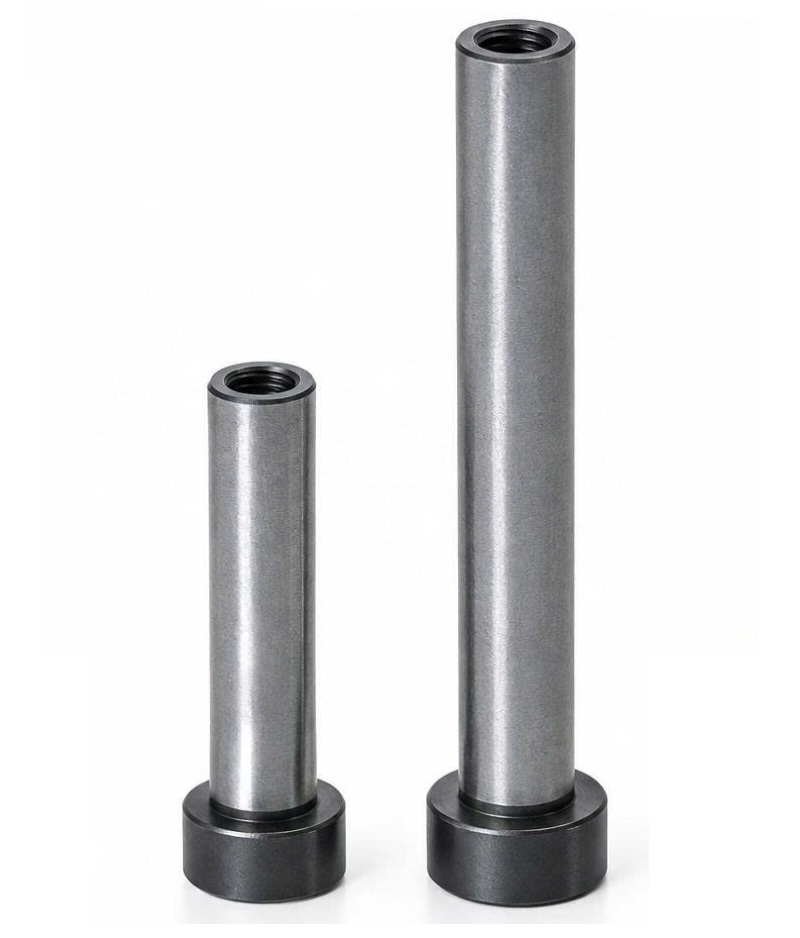

Bulong kéo ren trong PBTN20 thuộc dòng Puller Bolt – Female Screw Type của MISUMI. Sản phẩm có đường kính thân danh nghĩa D20 mm, đầu bích có lỗ lục giác chìm và phần cuối thân được gia công ren trong M12.
PBTN20 được chế tạo từ SCM435, độ cứng theo catalogue 33–38 HRC. Chiều dài L có nhiều lựa chọn, vì vậy khi đặt hàng cần xác định đầy đủ đường kính D20 và chiều dài L.
Bulong kéo PBTN20 là chi tiết liên kết trong cơ cấu kéo của khuôn. Phần đầu bích tạo vị trí chặn, trong khi ren trong M12 ở cuối thân dùng để liên kết với chi tiết ren ngoài tương ứng.
Khi cơ cấu khuôn chuyển động, bulong kéo tham gia truyền chuyển động kéo hoặc giới hạn chuyển động theo thiết kế của cụm khuôn. Hành trình và vị trí lắp cụ thể phụ thuộc vào kết cấu thực tế của từng bộ khuôn.

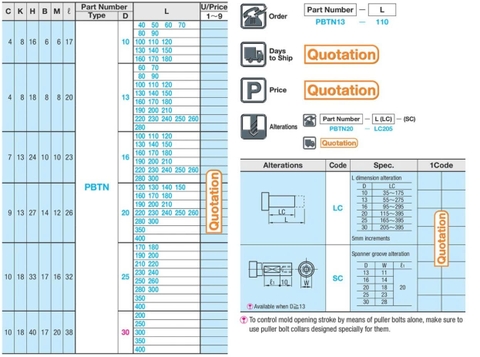

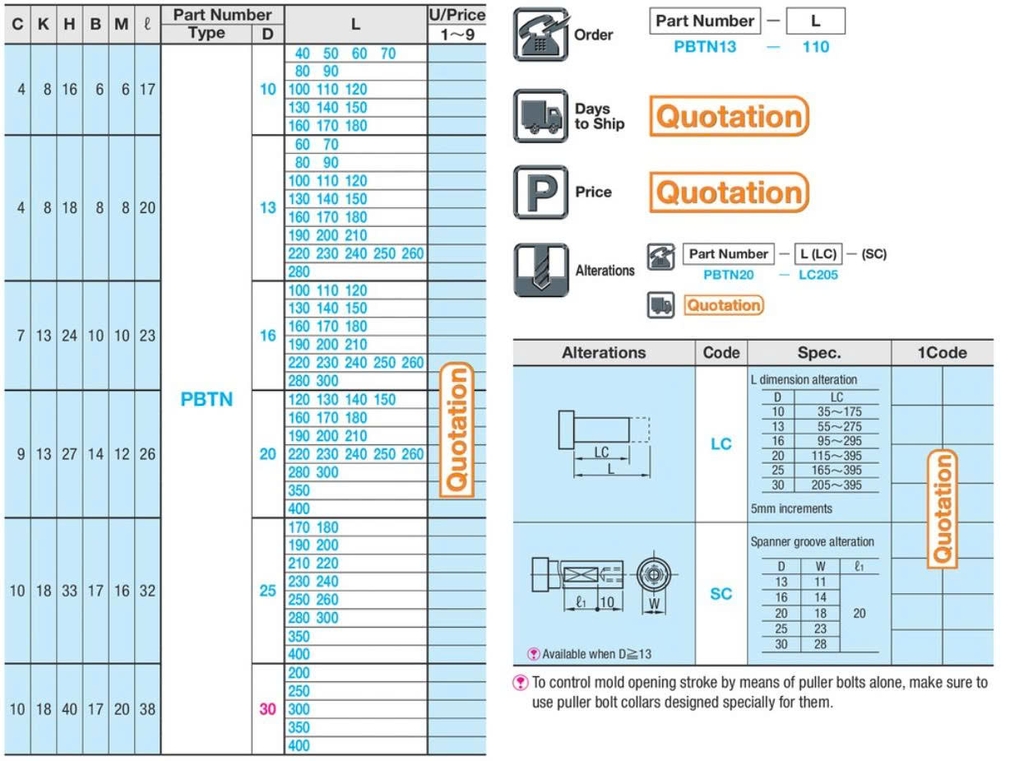

2. Thông số kỹ thuật bulong kéo ren trong PBTN20
| Model | PBTN20 |
| Loại | Puller Bolt – Female Screw Type |
| Vật liệu | SCM435 |
| Độ cứng | 33–38 HRC |
| Đường kính D | 20 mm |
| Dung sai D | e9 |
| H | 27 mm |
| B | 14 mm |
| C | 9 mm |
| K | 13 mm |
| Ren trong M | M12, ren bước thô |
| Chiều sâu ren ℓ | 26 mm |
| Dung sai chiều dài L | +0.3 / 0 mm |

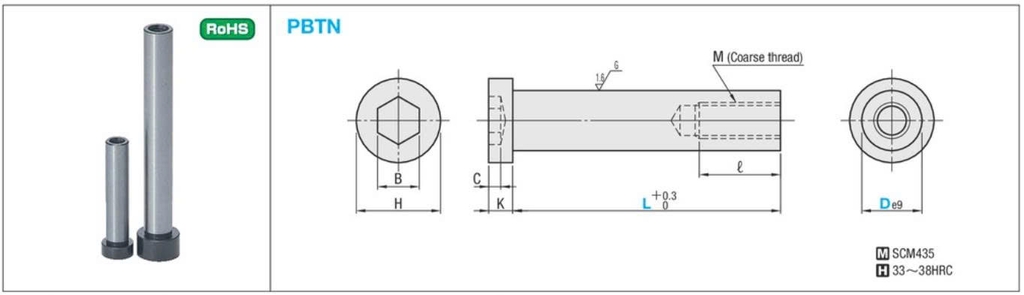

Lưu ý: PBTN20 có nhiều lựa chọn chiều dài L. Khi mua để thay thế cần kiểm tra đồng thời D20, chiều dài L, ren trong M12 và kích thước đầu bích theo bản vẽ.
3. Mua bulong kéo ren trong PBTN20
Khách hàng cần mua PBTN20 vui lòng cung cấp chiều dài L và số lượng để kiểm tra đúng quy cách và báo giá. Với trường hợp thay thế linh kiện đang sử dụng, nên gửi thêm mã cũ, bản vẽ hoặc ảnh thực tế để đối chiếu kích thước.
Linhkienkhuon247 hỗ trợ: tra mã PBTN theo kích thước, kiểm tra quy cách theo catalogue, tư vấn lựa chọn chiều dài và báo giá theo số lượng.
