Bộ Dẫn Hướng Trong Khuôn Mẫu: Cấu Tạo, Nguyên Lý, Phân Loại Và Cách Lựa Chọn



Trong khuôn mẫu, độ chính xác của chuyển động đóng mở khuôn ảnh hưởng trực tiếp đến chất lượng sản phẩm, tuổi thọ linh kiện và độ ổn định của toàn bộ hệ thống. Một trong những cụm linh kiện đảm nhiệm chức năng này là bộ dẫn hướng khuôn.

Bộ dẫn hướng giúp các tấm khuôn di chuyển đúng quỹ đạo, duy trì độ đồng tâm giữa hai nửa khuôn và hạn chế hiện tượng lệch khuôn trong quá trình vận hành. Đặc biệt với khuôn dập kim loại và khuôn ép nhựa chính xác, việc lựa chọn đúng loại trụ dẫn hướng và bạc dẫn hướng là yếu tố rất quan trọng.

1. Bộ dẫn hướng trong khuôn mẫu là gì?

Bộ dẫn hướng khuôn (Guide Unit) là cụm linh kiện được sử dụng để định hướng chuyển động tương đối giữa các tấm khuôn.

Một bộ dẫn hướng cơ bản thường gồm:

• Trụ dẫn hướng (Guide Post/Guide Pillar)
• Bạc dẫn hướng (Guide Bush)
• Có thể kết hợp thêm bi dẫn hướng, lò xo, vòng giữ hoặc các chi tiết phụ trợ tùy thiết kế.

Khi khuôn đóng hoặc mở, trụ dẫn hướng di chuyển bên trong bạc dẫn hướng. Sự phối hợp giữa hai chi tiết tạo ra chuyển động tuyến tính có kiểm soát, giúp các tấm khuôn trở về đúng vị trí thiết kế.

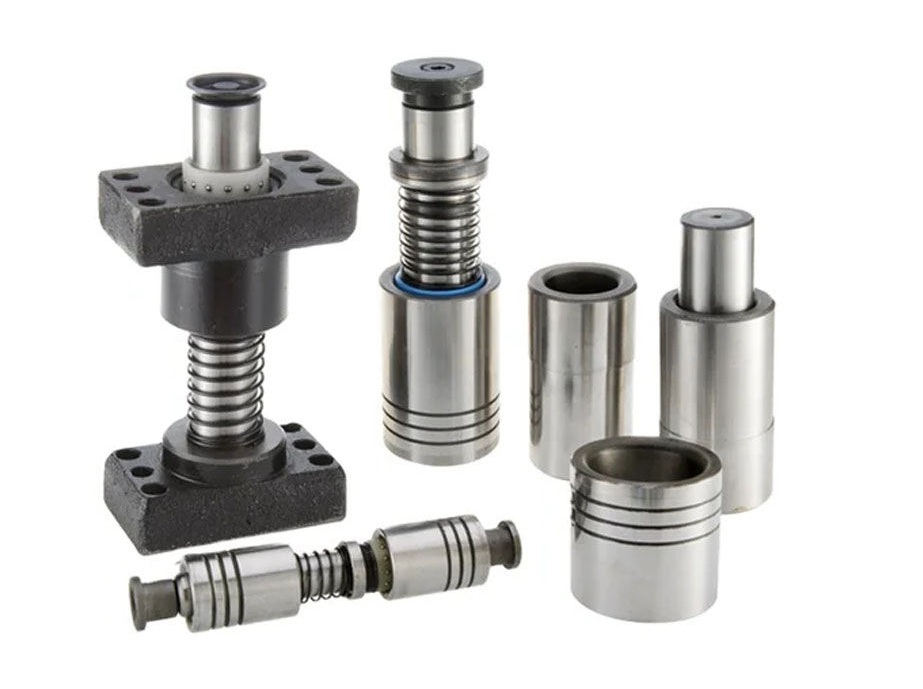

Các mẫu bộ dẫn hướng phổ biến

2. Cấu tạo của bộ dẫn hướng khuôn

a. Trụ dẫn hướng

Trụ dẫn hướng là chi tiết hình trụ được lắp cố định trên một phía của khuôn.

Bề mặt làm việc của trụ thường được gia công với độ chính xác cao và có độ cứng phù hợp để chịu ma sát liên tục với bạc dẫn hướng.

Các thông số cần quan tâm gồm:

• Đường kính trụ.
• Chiều dài.
• Dung sai đường kính.
• Chiều dài phần dẫn hướng.
• Kiểu lắp.
• Vật liệu và độ cứng.
• Kiểu cố định.

b. Bạc dẫn hướng

Bạc dẫn hướng được lắp trên phía đối diện và tạo thành bề mặt dẫn hướng cho trụ.

Tùy thiết kế, bạc có thể là:

• Bạc dẫn hướng tiêu chuẩn:  Bạc SGBA, Bạc SGBL
• Bạc dẫn hướng có vai: Bạc SGBH, Bạc SGBT
• Bạc dẫn hướng tự bôi trơn: Bạc Đồng GBW, Bạc Đồng GGBP, Bạc Đồng GGBF
• Bạc dẫn hướng bi: Bạc Bi Nhựa MBJH, Bạc Bi Nhôm MBSH JIS
• Bạc dẫn hướng cho khuôn dập chính xác: Bạc SGBF, Bạc SGSF

=> Bề mặt bên trong bạc phải có độ chính xác cao để đảm bảo khe hở giữa bạc và trụ nằm trong phạm vi cho phép.

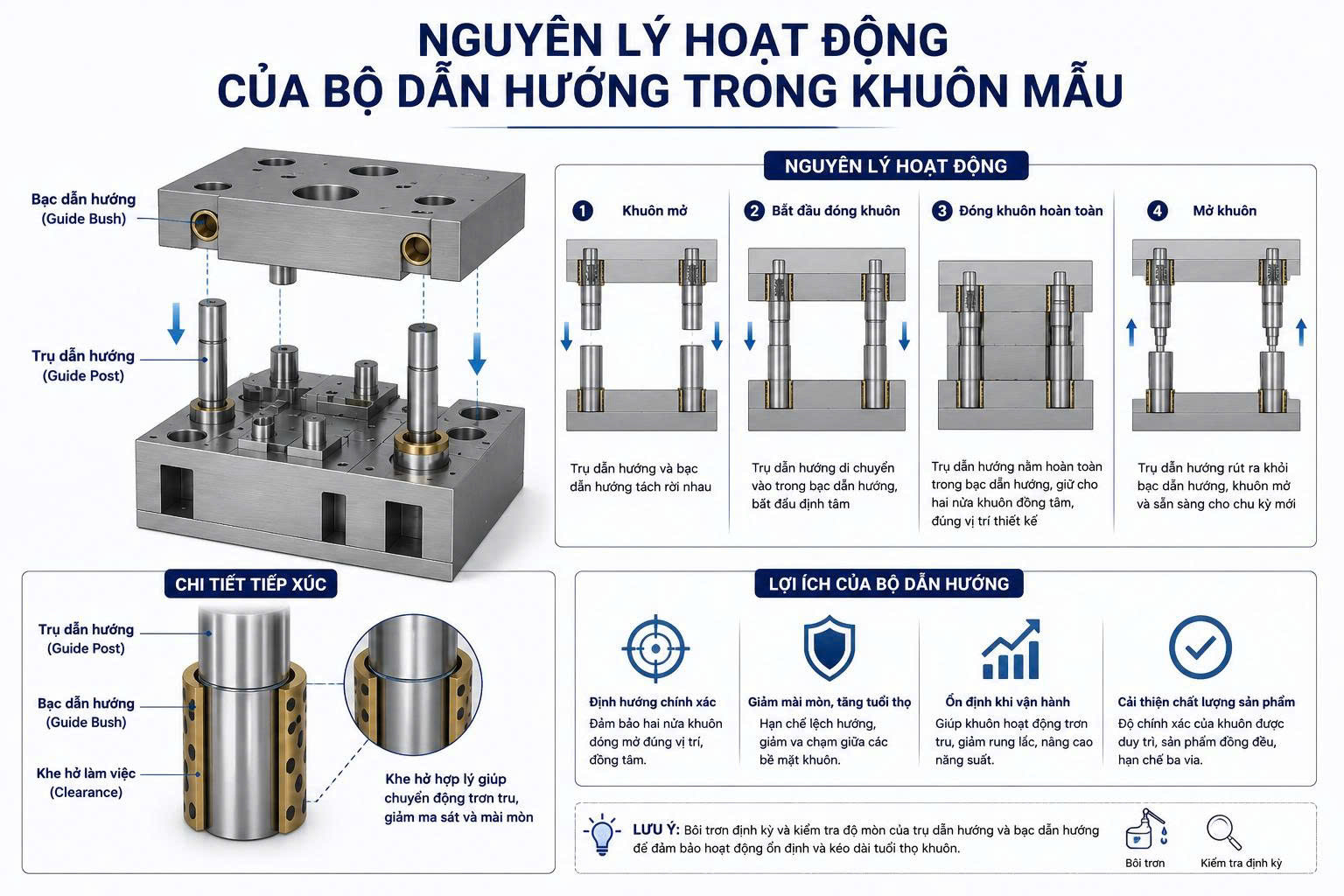

3. Nguyên lý hoạt động của bộ dẫn hướng

-> Khi khuôn đóng, trụ dẫn hướng đi vào bạc dẫn hướng và bắt đầu định tâm hai nửa khuôn.

Trong quá trình tiếp tục đóng khuôn, trụ trượt trong bạc và duy trì phương chuyển động theo trục. Nhờ đó, các tấm khuôn được giữ đúng vị trí tương đối.

-> Khi khuôn mở, trụ dẫn hướng rút khỏi bạc và chuẩn bị cho chu kỳ tiếp theo.

Có thể hiểu đơn giản:

Trụ dẫn hướng → tạo chuyển động tuyến tính

Bạc dẫn hướng → tạo bề mặt dẫn hướng

Hai chi tiết kết hợp → kiểm soát độ chính xác đóng mở khuôn

=> Nếu khe hở quá lớn, khuôn có thể xuất hiện độ rơ. Ngược lại, nếu khe hở quá nhỏ, ma sát tăng và có nguy cơ kẹt trụ, xước bề mặt hoặc phát nhiệt.

4. Các loại bộ dẫn hướng phổ biến trong khuôn mẫu

a. Bộ dẫn hướng trượt

Đây là loại phổ biến nhất trong khuôn dập và khuôn ép nhựa.

Trụ dẫn hướng chuyển động trực tiếp bên trong bạc dẫn hướng. Bề mặt tiếp xúc được bôi trơn để giảm ma sát và mài mòn.

Ưu điểm:

• Cấu tạo đơn giản.
• Giá thành hợp lý.
• Dễ thay thế.
• Phù hợp nhiều loại khuôn.

=> Đây là lựa chọn phổ biến cho các bộ khuôn có tốc độ và độ chính xác ở mức tiêu chuẩn.

b. Bộ dẫn hướng bi

Bộ dẫn hướng bi sử dụng các phần tử bi giữa trụ và bạc để giảm ma sát.

So với kiểu trượt, ma sát của hệ thống bi thấp hơn, giúp chuyển động nhanh và chính xác hơn.

Loại này thường được sử dụng trong:

• Khuôn dập tốc độ cao.
• Khuôn yêu cầu độ chính xác cao.
• Cơ cấu chuyển động tuyến tính.
• Thiết bị tự động hóa.

=> Tuy nhiên, chi phí của bộ dẫn hướng bi thường cao hơn loại trượt.

c. Bộ dẫn hướng tự bôi trơn

Bạc dẫn hướng tự bôi trơn được thiết kế để giảm hoặc loại bỏ nhu cầu bổ sung dầu mỡ thường xuyên.

Loại này phù hợp với:

• Khuôn cần giảm bảo trì.
• Môi trường khó bôi trơn.
• Khuôn làm việc liên tục.
• Thiết bị yêu cầu hạn chế dầu mỡ.

5. Bộ dẫn hướng khuôn dập và khuôn ép nhựa có gì khác nhau?

Mặc dù đều sử dụng nguyên lý trụ + bạc dẫn hướng, yêu cầu thiết kế có thể khác nhau.

=> Với khuôn dập liên hoàn, bộ dẫn hướng phải chịu được số lượng chu kỳ lớn và lực tác động liên tục. Trong khi đó, khuôn ép nhựa thường chú trọng khả năng duy trì độ đồng tâm giữa core và cavity trong quá trình đóng khuôn.

6.Vật liệu làm trụ và bạc dẫn hướng

Vật liệu có ảnh hưởng rất lớn đến tuổi thọ của bộ dẫn hướng.

Trụ dẫn hướng

Các loại thép thường được sử dụng có yêu cầu:

• Độ cứng cao.
• Chống mài mòn.
• Khả năng gia công chính xác.
• Ổn định kích thước sau nhiệt luyện.

Bạc dẫn hướng

Bạc có thể sử dụng:

• Thép tôi.
• Thép hợp kim.
• Đồng hợp kim.
• Vật liệu có tính năng tự bôi trơn.
• Kết cấu bi thép tùy loại.

=> Trong thực tế, trụ và bạc không nên chỉ được lựa chọn dựa trên đường kính mà cần xem xét đồng thời vật liệu, độ cứng, dung sai và điều kiện làm việc.

7. Cách lựa chọn bộ dẫn hướng khuôn mẫu

Để chọn đúng bộ dẫn hướng, nên kiểm tra ít nhất 6 yếu tố sau:

a. Đường kính trụ dẫn hướng

Đường kính càng lớn thì khả năng chịu tải và độ cứng vững càng cao, nhưng cũng chiếm nhiều không gian hơn.

b. Chiều dài dẫn hướng

Chiều dài phải đủ để duy trì sự ổn định trong toàn bộ hành trình đóng mở khuôn.

c. Tải trọng

Khuôn lớn hoặc chịu lực lệch tâm cần bộ dẫn hướng có kích thước và độ cứng phù hợp.

d. Tốc độ đóng mở

Khuôn hoạt động tốc độ cao cần đặc biệt quan tâm đến ma sát, bôi trơn và khả năng thoát nhiệt.

e. Độ chính xác

Khuôn chính xác nên sử dụng bộ dẫn hướng có dung sai và độ đồng tâm phù hợp.

f. Điều kiện bảo dưỡng

Nếu khuôn khó tiếp cận để bảo trì, có thể cân nhắc bạc tự bôi trơn hoặc bộ dẫn hướng bi.

8. Khi nào cần sử dụng bộ dẫn hướng có độ chính xác cao?

Không phải mọi bộ khuôn đều cần bộ dẫn hướng có dung sai cực nhỏ.

Nên sử dụng bộ dẫn hướng chính xác cao khi:

• Khuôn có dung sai sản phẩm nhỏ.
• Cần độ đồng tâm cao giữa các chi tiết.
• Khuôn dập tốc độ cao.
• Khuôn có nhiều chày và cối làm việc đồng thời.
• Khuôn có yêu cầu tuổi thọ lớn.
• Sai lệch nhỏ có thể gây va chạm giữa các linh kiện.

=> Ngược lại, với khuôn thông thường, việc sử dụng dung sai quá chặt có thể làm tăng chi phí mà không đem lại lợi ích tương ứng.

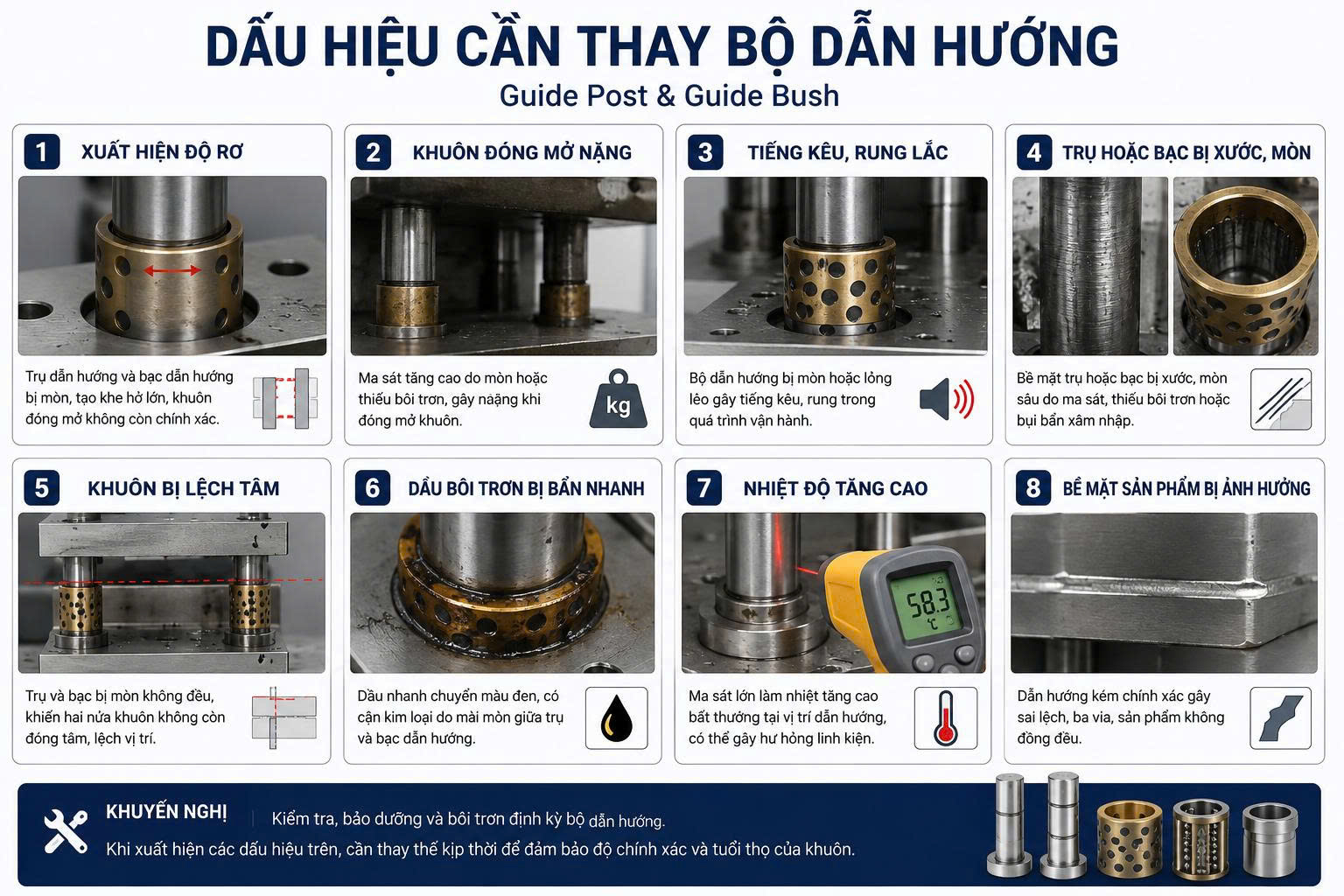

9. Dấu hiệu bộ dẫn hướng cần thay thế

Trong quá trình sử dụng, nên kiểm tra bộ dẫn hướng nếu xuất hiện:

• Trụ dẫn hướng bị xước hoặc mòn không đều.
• Bạc dẫn hướng xuất hiện độ rơ.
• Khuôn đóng mở không còn nhẹ.
• Xuất hiện tiếng kêu hoặc rung.
• Nhiệt độ tại vị trí dẫn hướng tăng bất thường.
• Hai nửa khuôn có dấu hiệu lệch tâm.
• Dầu bôi trơn nhanh bị bẩn hoặc xuất hiện mạt kim loại.

=> Không nên tiếp tục sử dụng bộ dẫn hướng đã có độ rơ lớn vì có thể kéo theo hư hỏng chày, cối, core, cavity hoặc các linh kiện chính xác khác.

10. Câu hỏi thường gặp về bộ dẫn hướng khuôn

a. Bộ dẫn hướng khuôn gồm những gì?

Một bộ dẫn hướng cơ bản gồm trụ dẫn hướng và bạc dẫn hướng. Tùy thiết kế có thể bổ sung các chi tiết như bi dẫn hướng, lò xo hoặc cơ cấu định vị.

b. Trụ dẫn hướng và bạc dẫn hướng có cần cùng hãng không?

Không nhất thiết, nhưng nên sử dụng các sản phẩm có kích thước, dung sai và tiêu chuẩn tương thích. Với khuôn chính xác, sử dụng bộ đồng bộ sẽ giúp kiểm soát tốt hơn độ chính xác lắp ghép.

c. Bộ dẫn hướng có cần bôi trơn không?

Bộ dẫn hướng trượt thông thường cần bôi trơn định kỳ. Tuy nhiên, với bạc tự bôi trơn hoặc một số loại bạc đặc biệt, yêu cầu bảo dưỡng sẽ khác.

d. Vì sao bộ dẫn hướng bị kẹt?

Các nguyên nhân phổ biến gồm khe hở quá nhỏ, thiếu bôi trơn, trụ bị cong, bạc bị biến dạng, lắp lệch tâm hoặc bề mặt dẫn hướng bị nhiễm bẩn.

11. Kết luận

Bộ dẫn hướng trong khuôn mẫu là cụm linh kiện nhỏ nhưng giữ vai trò quan trọng trong việc duy trì độ chính xác và độ ổn định của khuôn. Việc lựa chọn đúng trụ dẫn hướng, bạc dẫn hướng, đường kính, chiều dài, dung sai và vật liệu giúp khuôn đóng mở chính xác, giảm mài mòn và kéo dài tuổi thọ.

Đối với khuôn dập và khuôn ép nhựa, không nên lựa chọn bộ dẫn hướng chỉ dựa vào kích thước. Cần xem xét đồng thời tải trọng, tốc độ vận hành, độ chính xác, hành trình và điều kiện bảo dưỡng để lựa chọn giải pháp phù hợp.
