SGBA – Bạc Dẫn Hướng Lắp Ép (Press-fit Type) Tiêu Chuẩn MISUMI

1. Giới thiệu bạc dẫn hướng SGBA

SGBA là dòng bạc dẫn hướng lắp ép (Press-fit Guide Bush) theo tiêu chuẩn MISUMI, được sử dụng kết hợp với các loại trụ dẫn hướng khuôn nhằm tạo thành hệ thống dẫn hướng chính xác trong khuôn dập, khuôn nhựa và đồ gá cơ khí.

Điểm đặc trưng của SGBA là kiểu lắp ép (Press-fit Type). Thân ngoài của bạc được gia công với dung sai phù hợp để ép trực tiếp vào tấm khuôn, giúp bạc được cố định chắc chắn mà không cần sử dụng vít hoặc các chi tiết khóa bổ sung. Thiết kế này đảm bảo độ đồng tâm cao giữa bạc dẫn và trụ dẫn, đồng thời hạn chế hiện tượng dịch chuyển trong quá trình khuôn làm việc.

Theo catalog MISUMI, SGBA được chế tạo từ thép ổ lăn SUJ2 và được nhiệt luyện đạt độ cứng từ HRC 58 trở lên, mang lại khả năng chống mài mòn cao và tuổi thọ lâu dài. Sản phẩm phù hợp với nhiều loại trụ dẫn hướng tiêu chuẩn như EGH, SGPN, SGPR, SGON, SGOR và các dòng guide post có cùng kích thước.

Nhờ kết cấu nhỏ gọn, độ chính xác cao và khả năng thay thế thuận tiện, SGBA là lựa chọn phổ biến trong các bộ khuôn yêu cầu độ ổn định và độ lặp lại cao.

Cấu tạo của bạc dẫn hướng SGBA

Mặc dù có thiết kế đơn giản, bạc SGBA được gia công với độ chính xác cao nhằm đảm bảo khả năng dẫn hướng ổn định trong thời gian dài.

Thân bạc

Thân bạc có dạng hình trụ, được chế tạo từ thép SUJ2 có khả năng chịu tải và chống mài mòn tốt. Đường kính ngoài được gia công theo dung sai lắp ép để đảm bảo bạc được cố định chắc chắn trong thân khuôn.

Lỗ dẫn hướng

Lỗ trong của bạc được mài chính xác nhằm tạo khe hở làm việc phù hợp với trụ dẫn hướng. Điều này giúp trụ dẫn di chuyển êm, giảm rung động và hạn chế sai lệch khi đóng mở khuôn.

Rãnh chứa dầu

SGBA được thiết kế với hai rãnh chứa dầu bên trong, có tác dụng:

- Giữ dầu bôi trơn trong quá trình làm việc.

- Phân phối dầu đều trên bề mặt tiếp xúc.

- Giảm ma sát giữa bạc dẫn và trụ dẫn.

- Hạn chế mài mòn khi khuôn hoạt động liên tục.

Mép vát

Hai đầu bạc được vát mép để hỗ trợ quá trình ép lắp và giúp trụ dẫn đi vào bạc dễ dàng hơn, đồng thời giảm nguy cơ sứt mép khi lắp ráp.

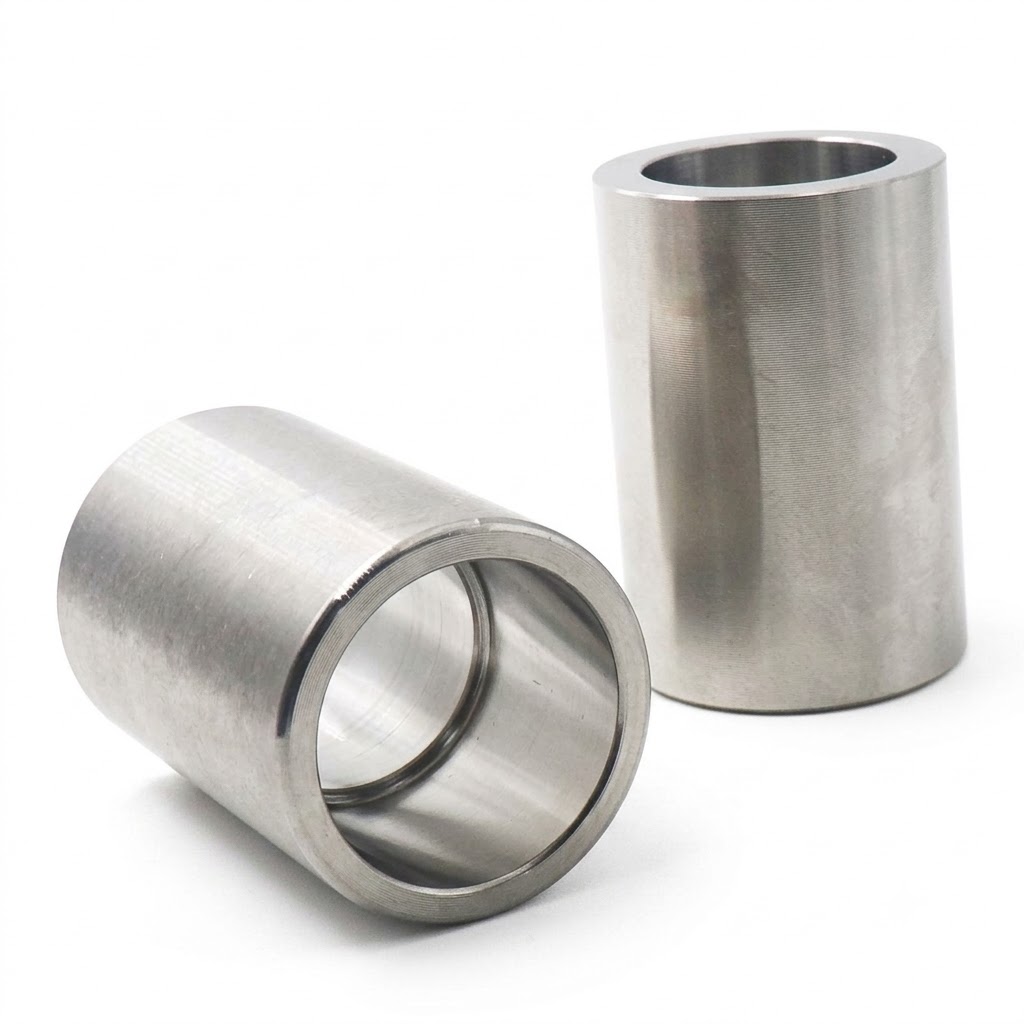

Bạc dẫn hướng SGBA

2. Thông số kỹ thuật bạc dẫn hướng SGBA

Dải kích thước tiêu chuẩn

Bạc SGBA được sản xuất với nhiều kích thước khác nhau để phù hợp với nhiều loại trụ dẫn hướng.

• Đường kính trong (d): Ø8, Ø10, Ø13, Ø16, Ø20, Ø25 mm
• Chiều dài (L): 10, 13, 16, 20, 25, 30, 35 mm (tùy từng đường kính)

Chi tiết về từng sản phẩm tại:

Bạc Dẫn Hướng SGBA8

Bạc Dẫn Hướng SGBA10

Bạc Dẫn Hướng SGBA13

Bạc Dẫn Hướng SGBA20...

=> Việc lựa chọn kích thước cần căn cứ vào đường kính trụ dẫn hướng và chiều sâu lắp đặt của bộ khuôn.

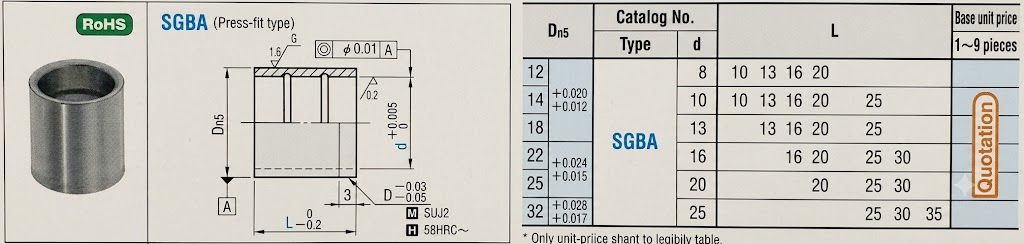

Thông số bạc SGBA

3. Ưu điểm của bạc dẫn hướng SGBA

- Độ chính xác cao: Bạc SGBA được gia công theo tiêu chuẩn MISUMI với dung sai chặt chẽ, đảm bảo khả năng dẫn hướng ổn định và độ đồng tâm cao giữa trụ dẫn và bạc dẫn.

- Lắp ép chắc chắn: Thiết kế Press-fit giúp bạc được cố định vững chắc trong tấm khuôn, hạn chế hiện tượng xoay hoặc xê dịch trong quá trình làm việc.

- Chống mài mòn hiệu quả: Vật liệu SUJ2 sau nhiệt luyện đạt độ cứng HRC 58 trở lên giúp bạc có khả năng chống mài mòn tốt ngay cả khi làm việc với tần suất cao.

 - Khả năng bôi trơn tốt: Các rãnh chứa dầu giúp giữ và phân phối dầu bôi trơn hiệu quả, giảm ma sát và kéo dài tuổi thọ của cả bạc dẫn và trụ dẫn.

- Dễ thay thế: Khi bạc dẫn bị mòn, chỉ cần tháo bạc cũ và ép bạc mới vào thân khuôn mà không cần gia công lại toàn bộ tấm khuôn, giúp tiết kiệm chi phí bảo trì.

- Tương thích với nhiều loại trụ dẫn hướng: Bạc SGBA có thể kết hợp với nhiều dòng trụ dẫn hướng tiêu chuẩn MISUMI như EGH, SGPN, SGPR, SGON, SGOR  ....khi có cùng kích thước lắp ghép.

4. Câu hỏi thường gặp (FAQ)

a. Bạc SGBA là loại bạc dẫn hướng gì?

Bạc SGBA là bạc dẫn hướng lắp ép (Press-fit Guide Bush) theo tiêu chuẩn MISUMI, dùng để dẫn hướng cho trụ dẫn trong khuôn dập, khuôn nhựa và đồ gá.

b. Bạc SGBA được làm từ vật liệu gì?

Theo catalog MISUMI, SGBA được chế tạo từ thép SUJ2 và nhiệt luyện đạt độ cứng từ HRC 58 trở lên, giúp tăng khả năng chống mài mòn và tuổi thọ.

c. Bạc SGBA khác SGBF ở điểm nào?

Bạc SGBA là bạc dẫn hướng lắp ép không có vai, trong khi SGBF là bạc dẫn hướng có vai (Head Type). Tùy vào kết cấu của tấm khuôn và yêu cầu lắp đặt mà lựa chọn loại phù hợp.

d. Bạc SGBA có cần bôi trơn không?

Mặc dù bạc SGBA được thiết kế với rãnh chứa dầu để duy trì lớp bôi trơn, nhưng vẫn nên bôi trơn định kỳ theo điều kiện làm việc để giảm ma sát và kéo dài tuổi thọ của hệ thống dẫn hướng.

e. SGBA dùng với những loại trụ dẫn hướng nào?

Bạc SGBA có thể kết hợp với nhiều dòng trụ dẫn hướng tiêu chuẩn MISUMI như EGH, SGPN, SGPR, SGON và SGOR, miễn là kích thước và dung sai lắp ghép tương ứng.
