Bộ Dẫn Hướng Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Trong Khuôn Mẫu

1. Bộ Dẫn Hướng (Guide Post Set) Là Gì?

Bộ dẫn hướng (Guide Unit hoặc Guide Set) là cụm linh kiện tiêu chuẩn gồm trục dẫn hướng (Guide Post) và bạc dẫn hướng (Guide Bush), có nhiệm vụ định tâm và dẫn hướng chính xác khi khuôn đóng mở.

Đây là một trong những bộ phận quan trọng nhất của khuôn ép nhựa và khuôn dập, giúp hai nửa khuôn luôn đồng tâm, giảm mài mòn và nâng cao tuổi thọ của khuôn.

Nhiệm vụ chính của bộ dẫn hướng là:

• Đảm bảo độ đồng tâm giữa các bộ phận.
• Hạn chế lệch tâm khi đóng mở khuôn.
• Giảm rung động và va đập.
• Tăng độ chính xác của sản phẩm.
• Kéo dài tuổi thọ khuôn và thiết bị.

Trong thực tế, bộ dẫn hướng được ví như "hệ thống ray dẫn đường" giúp toàn bộ khuôn hoạt động ổn định và chính xác.

Cấu tạo của bộ dẫn hướng

Một bộ dẫn hướng tiêu chuẩn thường bao gồm:

• Trục dẫn hướng (Guide Post).
• Bạc dẫn hướng (Guide Bush).
• Vòng chặn hoặc vòng hãm (tùy dòng sản phẩm).
• Bu lông và phụ kiện lắp ráp (ở một số model).

=> Các linh kiện được gia công với độ chính xác cao và lắp ghép theo tiêu chuẩn JIS hoặc các tiêu chuẩn quốc tế tương đương.

 Phân Loại Bộ Dẫn Hướng Trong Khuôn

• Bộ Dẫn Hướng Trượt
• Bộ Dẫn Hướng Bi
• Bộ Dẫn Hướng Tự Bôi Trơn

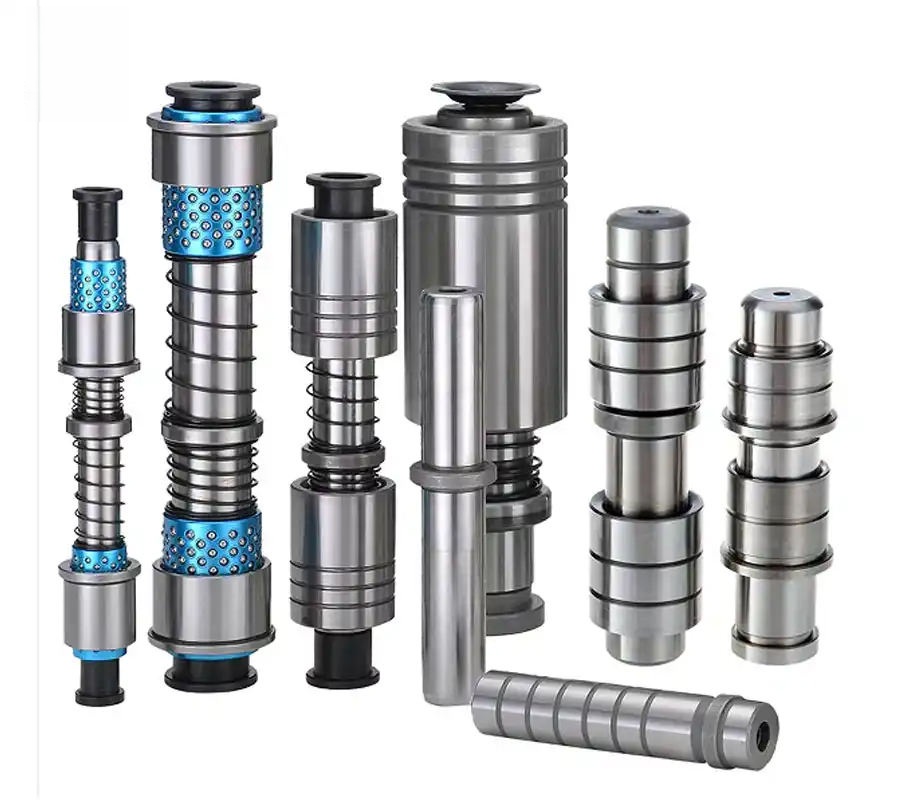

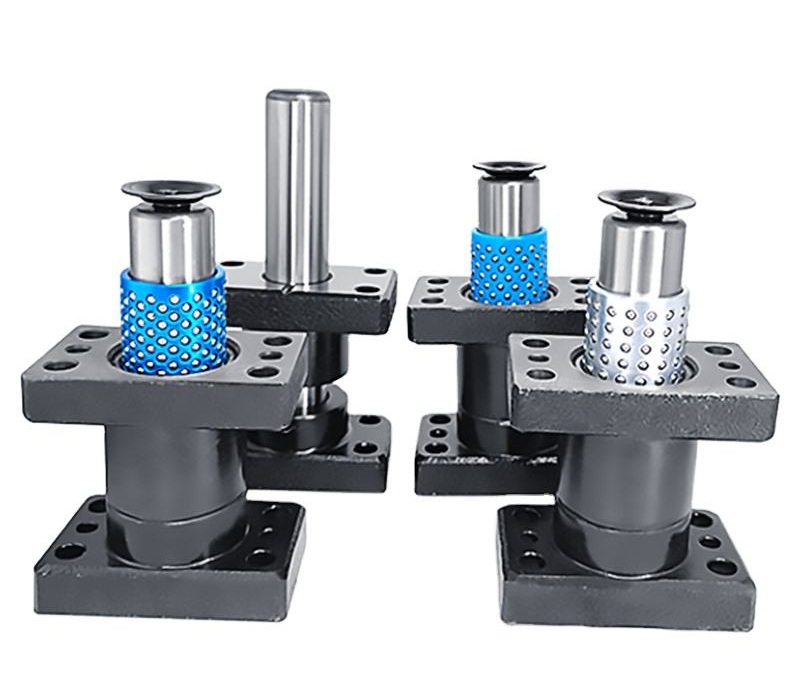

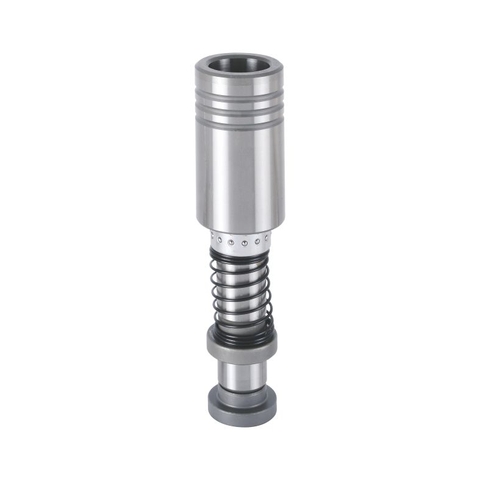

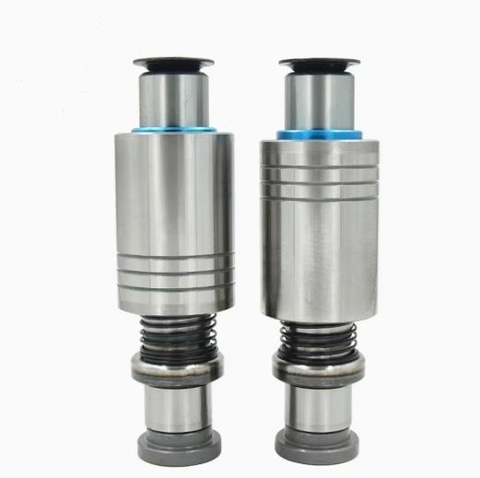

Các mẫu bộ dẫn hướng trong khuôn mẫu

2. Vật liệu chế tạo

Các bộ dẫn hướng thường được sản xuất từ các vật liệu khác nhau, giúp đa dạng về mẫu mã và tối ưu được chi phí.

=> Độ cứng bề mặt sau xử lý nhiệt thường đạt 58 đến 62 HRC.

3. Ứng dụng của bộ dẫn hướng

• Trong khuôn ép nhựa
  • Dẫn hướng khuôn.
  • Định tâm lõi và lòng khuôn.
  • Đảm bảo chu kỳ ép ổn định.
• Trong khuôn dập
  • Dẫn hướng chày và cối.
  • Giảm sai lệch khi dập.
  • Tăng độ chính xác sản phẩm.
• Trong cơ khí chính xác
  • Đồ gá.
  • Máy tự động hóa.
  • Thiết bị CNC.

4. Cách lựa chọn bộ dẫn hướng

Để chọn đúng bộ dẫn hướng, cần xem xét nhiều yếu tố như:

• Kích thước khuôn.
• Đường kính trục dẫn hướng.
• Chiều dài làm việc.
• Tải trọng.
• Tần suất vận hành.
• Loại khuôn (nhựa hoặc dập).
• Tiêu chuẩn lắp ráp.

5. Sun Việt cung cấp bộ dẫn hướng tiêu chuẩn

Sun Việt cung cấp nhiều dòng bộ dẫn hướng chất lượng cao cho ngành chế tạo khuôn:

• Bộ dẫn hướng PMSH.
• Bộ dẫn hướng RMSH.
• Trục dẫn hướng EGH.
• Trục dẫn hướng GPJ.
• Bạc dẫn hướng EGB.
• Bạc dẫn hướng GPB.

=> Sản phẩm được gia công chính xác theo tiêu chuẩn JIS, đáp ứng yêu cầu của các nhà máy chế tạo khuôn nhựa và khuôn dập.

6. Câu hỏi thường gặp (FAQ)

• Bộ dẫn hướng gồm những gì?

Một bộ dẫn hướng thường bao gồm trục dẫn hướng và bạc dẫn hướng, ngoài ra có thể kèm vòng chặn hoặc phụ kiện lắp ráp tùy từng dòng sản phẩm.

• Bộ dẫn hướng dùng cho khuôn nào?

Có thể sử dụng cho khuôn ép nhựa, khuôn dập, khuôn đúc áp lực và nhiều hệ thống cơ khí chính xác khác.

• Khi nào cần thay bộ dẫn hướng?

Nên thay khi trục hoặc bạc dẫn hướng bị mòn, xước hoặc khe hở vượt quá tiêu chuẩn, ảnh hưởng đến độ chính xác của khuôn.

• Nên chọn PMSH hay RMSH?
• • PMSH phù hợp với đa số khuôn tiêu chuẩn và có chi phí hợp lý.
  • RMSH phù hợp với khuôn có tải trọng lớn, tốc độ cao hoặc yêu cầu tuổi thọ cao hơn.

=> Xem thêm tại: trục dẫn hướng, Bạc dẫn hướng, Chốt định vị
