Bộ Dẫn Hướng MYJP20 Chính Hãng | Bộ Dẫn Hướng Bi Nhựa Có Chốt Định Vị Cho Khuôn Chính Xác

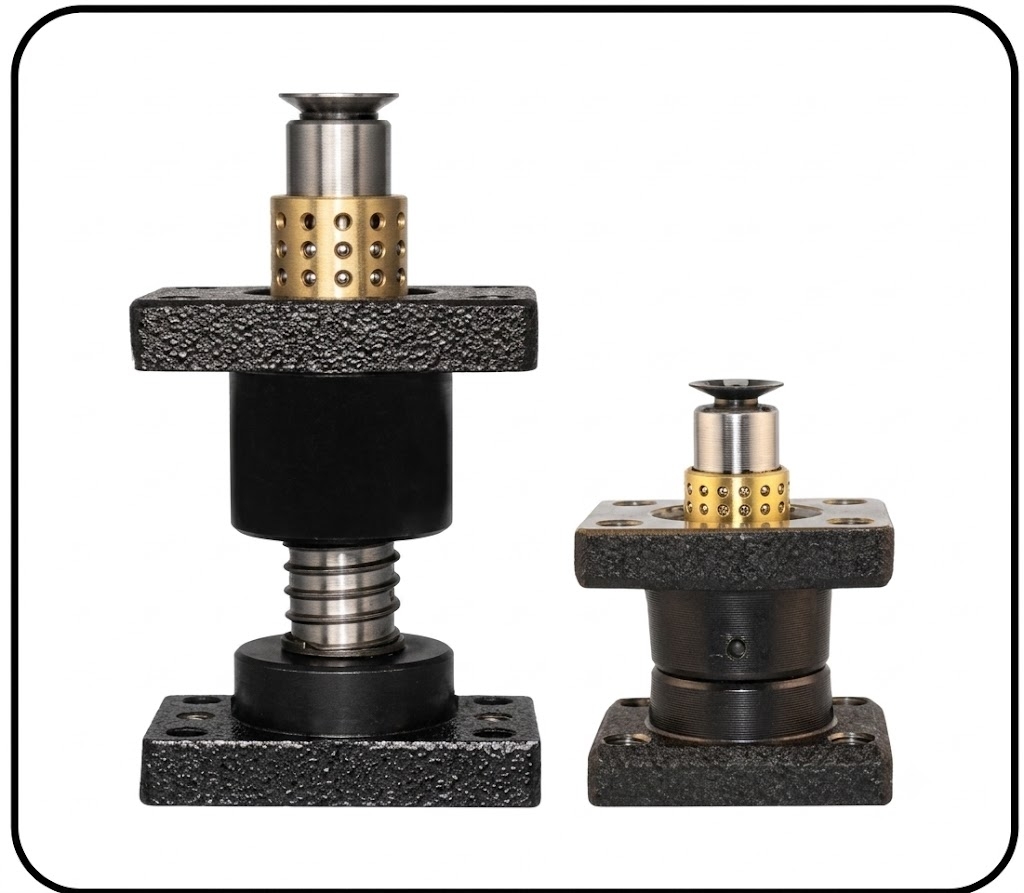

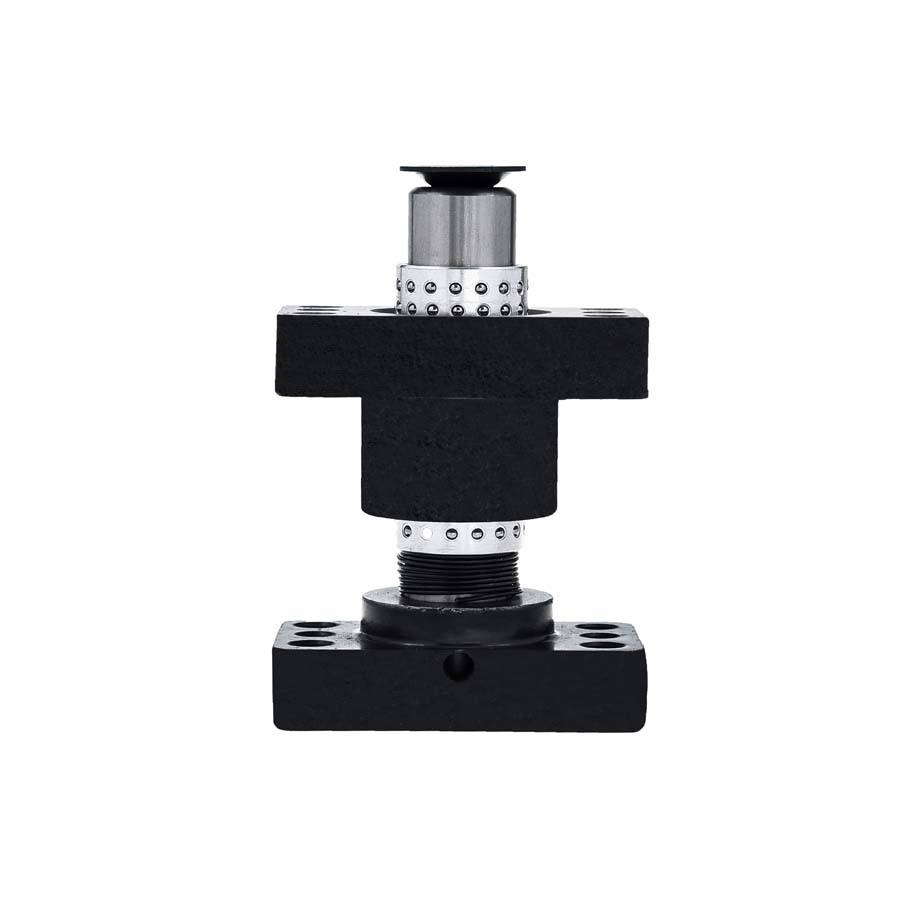

1. Tổng quan về bộ dẫn hướng MYJP20

Bộ dẫn hướng MYJP20 là dòng bộ dẫn hướng bi nhựa có chốt định vị với đường kính trụ dẫn hướng Ø20mm, được thiết kế chuyên dụng cho các hệ thống khuôn dập, khuôn nhựa và thiết bị cơ khí chính xác. Sản phẩm sử dụng bạc dẫn hướng bằng nhựa kỹ thuật POM (Polyacetal Resin) kết hợp với trụ dẫn hướng thép SUJ2 nhiệt luyện, giúp giảm ma sát, tăng độ chính xác và kéo dài tuổi thọ vận hành.

Cấu tạo của bộ dẫn hướng MYJP20 bao gồm các thành phần chính sau:

• Đế dẫn hướng trên và dưới

Đế dẫn hướng được chế tạo từ vật liệu FC250 có độ cứng và độ ổn định cao, đảm bảo khả năng chịu tải trong quá trình vận hành.

• Trụ dẫn hướng Ø20

Trụ dẫn hướng được sản xuất từ thép SUJ2, trải qua quá trình tôi cứng đạt độ cứng HRC58 trở lên, giúp tăng khả năng chống mài mòn và duy trì độ chính xác.

• Bạc dẫn hướng POM

Bạc dẫn hướng được làm từ nhựa kỹ thuật Polyacetal (POM), có khả năng tự bôi trơn, giảm ma sát và giảm tiếng ồn khi làm việc.

• Chốt định vị

Chốt định vị giúp đảm bảo độ chính xác khi lắp đặt, ngăn ngừa hiện tượng xoay hoặc lệch vị trí của bộ dẫn hướng trong quá trình hoạt động.

• Lò xo hồi vị

Lò xo được tích hợp nhằm duy trì lực hồi và hỗ trợ quá trình vận hành ổn định của hệ thống.

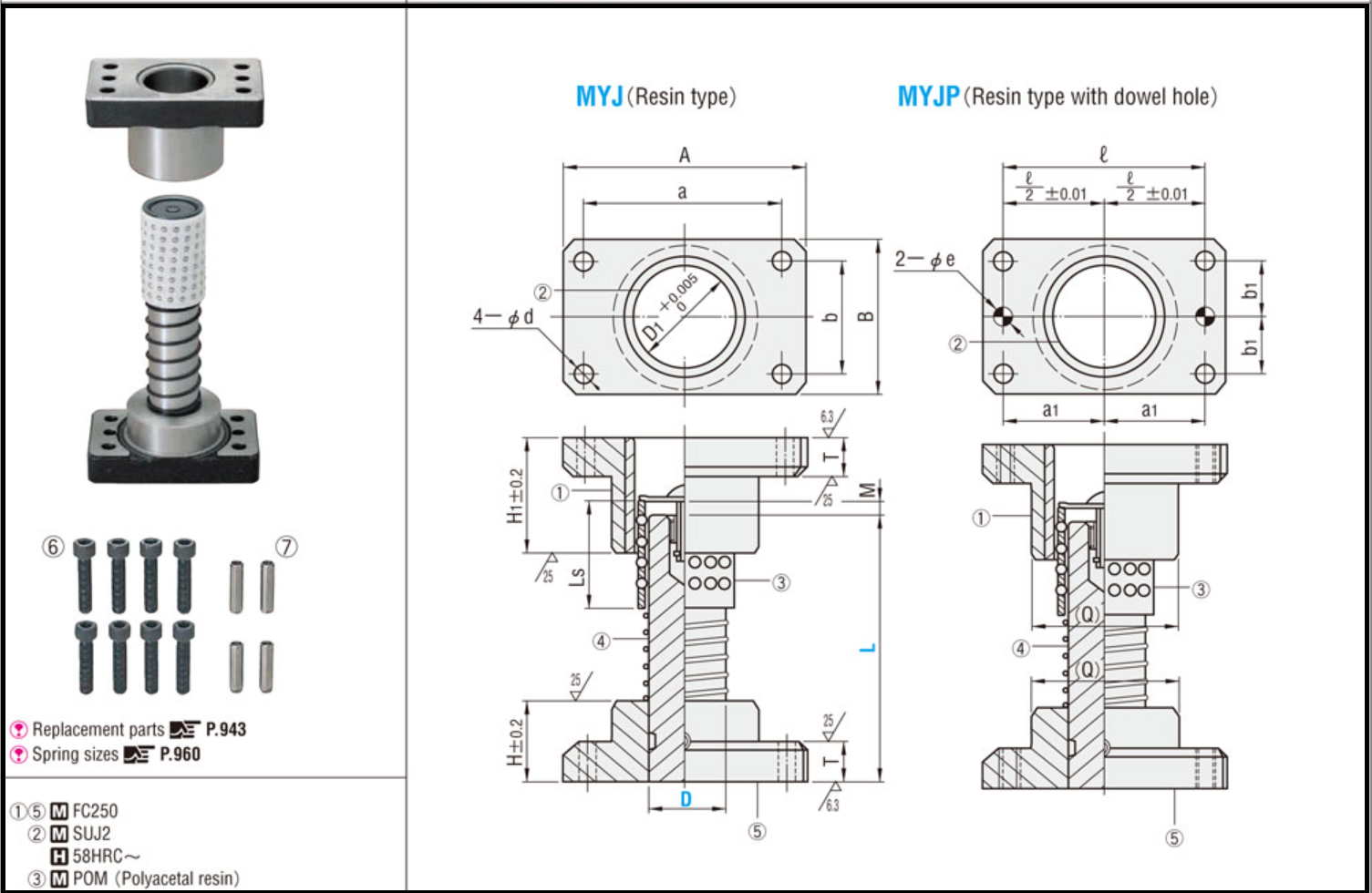

Bản vẽ bộ dẫn hướng MYJP

2. Thông số kỹ thuật cơ bản của bộ dẫn hướng MYJP20

• Mã sản phẩm: MYJP20

• Đường kính trục: 20mm

• Loại dẫn hướng: Dẫn hướng bi nhựa có chốt định vị

• Vật liệu trục:  SUJ2

• Vật liệu đế: FC250

• Vât liệu bạc: POM (Polyacetal Resin)

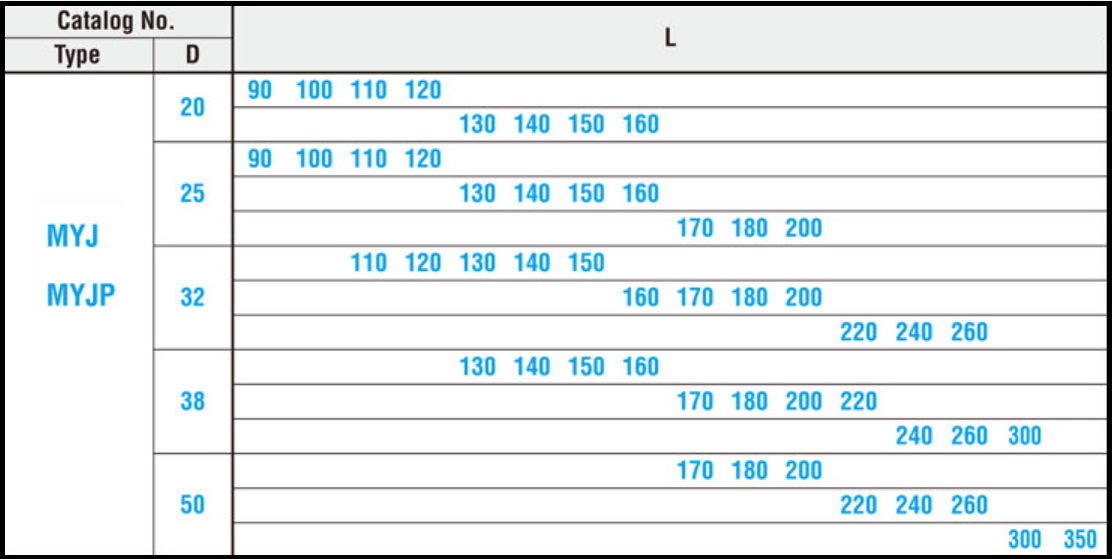

Bảng thông số bộ dẫn hướng MYJP

3. Kết luận

Bộ dẫn hướng MYJP20 là giải pháp dẫn hướng hiệu quả dành cho các hệ thống khuôn dập và khuôn nhựa yêu cầu độ chính xác cao. Với thiết kế bạc dẫn hướng POM kết hợp chốt định vị, MYJP20 giúp nâng cao độ ổn định, giảm ma sát và tối ưu chi phí vận hành trong sản xuất công nghiệp.
