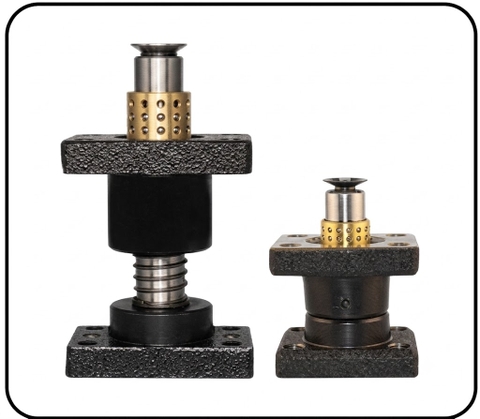

Bộ Dẫn Hướng MYJP | Guide Post Set Bạc Nhựa POM Có Chốt Định Vị
1. Bộ dẫn hướng MYJP là gì?
Bộ dẫn hướng MYJP (Guide Post Set - Resin Type With Dowel Hole) là bộ dẫn hướng tiêu chuẩn sử dụng bạc dẫn hướng bằng nhựa POM (Polyacetal Resin) kết hợp với trụ dẫn hướng SUJ2 tôi cứng, giúp đảm bảo chuyển động chính xác giữa hai nửa khuôn trong quá trình đóng mở.
Khác với dòng MYJ, MYJP được thiết kế thêm lỗ chốt định vị (Dowel Hole) trên đế, giúp cố định vị trí bộ dẫn hướng với tấm khuôn, tăng độ chính xác khi lắp ráp và thuận tiện khi thay thế.
Nhờ sử dụng bạc nhựa POM có hệ số ma sát thấp, MYJP vận hành êm, giảm tiếng ồn và phù hợp với các khuôn làm việc ở tốc độ cao.
Bộ dẫn hướng MYJP được sử dụng trong:
- Khuôn dập kim loại.
- Khuôn ép nhựa.
- Khuôn liên hoàn.
- Máy tự động hóa.
- Đồ gá cơ khí.
- Thiết bị lắp ráp chính xác.
- Dây chuyền sản xuất yêu cầu vận hành êm và độ chính xác cao.

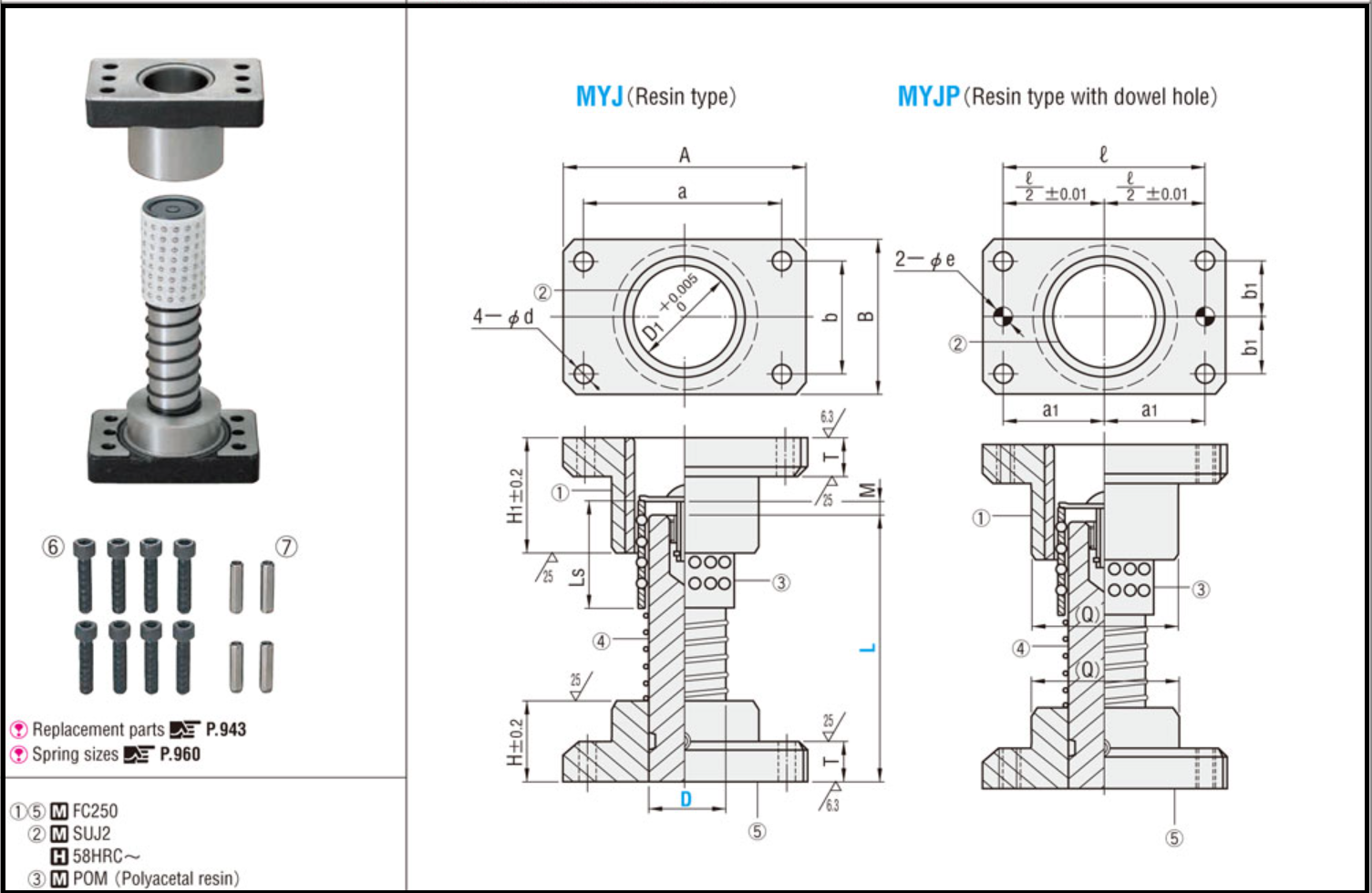

Bản vẽ và thông số bộ dẫn hướng MYJP
2. Đặc điểm và ưu điểm của bộ dẫn hướng MYJP
Có chốt định vị giúp lắp đặt chính xác
Bộ MYJP được thiết kế sẵn lỗ lắp chốt định vị, giúp định vị chính xác giữa bộ dẫn hướng và tấm khuôn, hạn chế sai lệch vị trí sau nhiều chu kỳ làm việc.
Bạc dẫn hướng bằng nhựa POM
Bạc được chế tạo từ Polyacetal Resin (POM) có khả năng tự bôi trơn, hệ số ma sát thấp, giúp chuyển động nhẹ nhàng và giảm mài mòn cho trụ dẫn hướng.
Trụ dẫn hướng SUJ2 tôi cứng
Trụ dẫn hướng sử dụng thép SUJ2 với độ cứng 58 HRC trở lên, đảm bảo khả năng chống mài mòn và duy trì độ chính xác trong thời gian dài.
Hoạt động êm, giảm tiếng ồn
Sự kết hợp giữa trụ thép và bạc POM giúp giảm rung động và tiếng ồn so với các bộ dẫn hướng sử dụng bạc kim loại.
Có lò xo hồi
MYJP được tích hợp lò xo hồi, hỗ trợ đưa cụm dẫn hướng trở về vị trí ban đầu sau mỗi chu kỳ làm việc, góp phần nâng cao độ ổn định của hệ thống.
3. Thông số kỹ thuật bộ dẫn hướng MYJP
| Thuộc tính | Thông số |
|---|---|
| Tên sản phẩm | Bộ dẫn hướng MYJP |
| Tên tiếng Anh | Guide Post Set - Resin Type With Dowel Hole |
| Model | MYJP |
| Tiêu chuẩn | JIS |
| Kiểu | Có chốt định vị (Dowel Hole) |
| Vật liệu đế | FC250 |
| Vật liệu trụ | SUJ2 |
| Độ cứng trụ | ≥58 HRC |
| Vật liệu bạc | POM (Polyacetal Resin) |
| Phụ kiện | Lò xo, bu lông và chốt định vị |
| RoHS | Có |

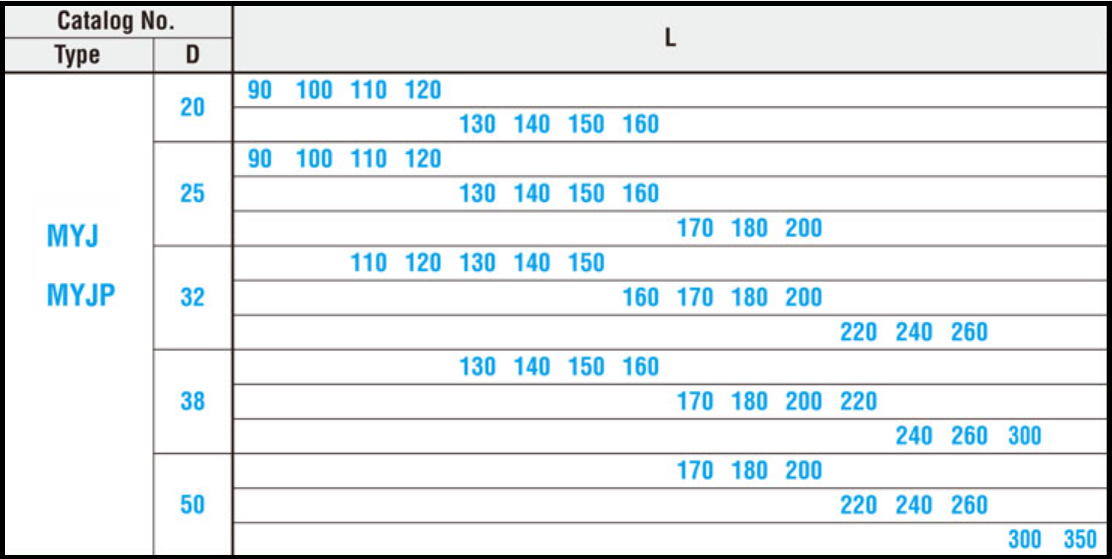

4. Kích thước tiêu chuẩn
Bộ dẫn hướng MYJP được sản xuất với nhiều kích thước tiêu chuẩn để phù hợp với các loại khuôn dập và khuôn ép nhựa.
Các model phổ biến gồm: MYJP20, MYJP25, MYJP32, MYJP38, MYJP50
Xem chi tiết từng model:
5. Câu hỏi thường gặp (FAQ)
Bộ dẫn hướng MYJP dùng để làm gì?
MYJP giúp dẫn hướng chính xác giữa hai nửa khuôn, đồng thời giảm ma sát và tiếng ồn nhờ bạc dẫn hướng bằng nhựa POM.
MYJP khác MYJ ở điểm nào?
Điểm khác biệt chính là MYJP có thêm lỗ chốt định vị (Dowel Hole) giúp lắp đặt chính xác hơn và hạn chế sai lệch vị trí khi vận hành.
Bạc nhựa POM có ưu điểm gì?
POM có hệ số ma sát thấp, khả năng chống mài mòn tốt, vận hành êm và không cần bôi trơn nhiều như bạc kim loại.
