Bộ Dẫn Hướng Bi RB, RM, RK – Ball Guide Post Set Tiêu Chuẩn MISUMI Cho Khuôn Dập Chính Xác



1. Bộ dẫn hướng bi RB, RM, RK là gì?

RB, RM và RK là ba dòng Ball Guide Post Set theo tiêu chuẩn MISUMI, được thiết kế để dẫn hướng chính xác giữa nửa khuôn trên và nửa khuôn dưới trong quá trình đóng mở khuôn. Nhờ sử dụng cơ cấu dẫn hướng bằng bi tuần hoàn (Ball Guide), các bộ dẫn hướng này có hệ số ma sát thấp, chuyển động mượt, độ chính xác cao và tuổi thọ vượt trội so với các bộ dẫn hướng sử dụng bạc trượt thông thường.

Ba dòng sản phẩm có cùng nguyên lý hoạt động và cấu tạo cơ bản, điểm khác nhau chủ yếu nằm ở thiết kế cơ cấu chặn hành trình (Stopper) nhằm đáp ứng các yêu cầu lắp đặt và bảo trì khác nhau.

• RB (QB): Không có chốt chặn (No Stopper).
• RM (QM): Chốt chặn di động (Movable Stopper).
• RK (QK): Chốt chặn cố định (Fixed Stopper).

=> Nhờ độ chính xác cao và khả năng làm việc ổn định, RB, RM và RK được sử dụng rộng rãi trong khuôn dập nguội, khuôn dập liên hoàn, khuôn điện tử, khuôn gia công linh kiện ô tô và nhiều hệ thống tự động hóa.

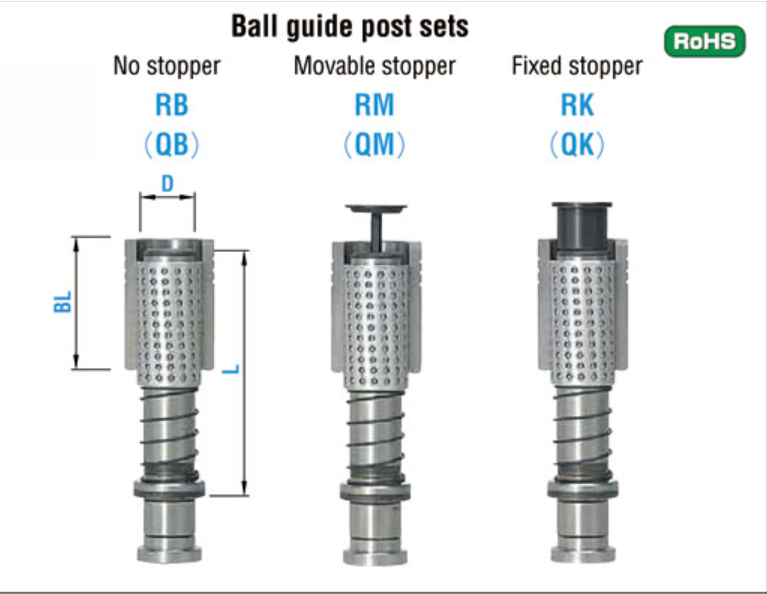

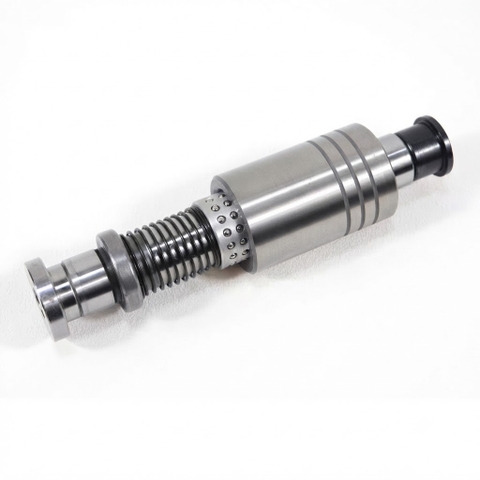

Bộ dẫn hướng RB, RM, RK

2. Thông số kỹ thuật bộ dẫn hướng bi RB, RM, RK



Thông số	Giá trị
Dòng sản phẩm	RB / RM / RK
Tiêu chuẩn	MISUMI
Loại sản phẩm	Ball Guide Post Set
Kiểu dẫn hướng	Bi tuần hoàn (Ball Guide)
Kiểu chặn	Không chặn / Chặn di động / Chặn cố định
Đường kính trụ	Theo từng model
Chiều dài trụ	Nhiều lựa chọn theo catalog
Chiều dài bạc dẫn	Theo từng model
Tuân thủ	RoHS
Ứng dụng	Khuôn dập, khuôn nhựa, khuôn chính xác

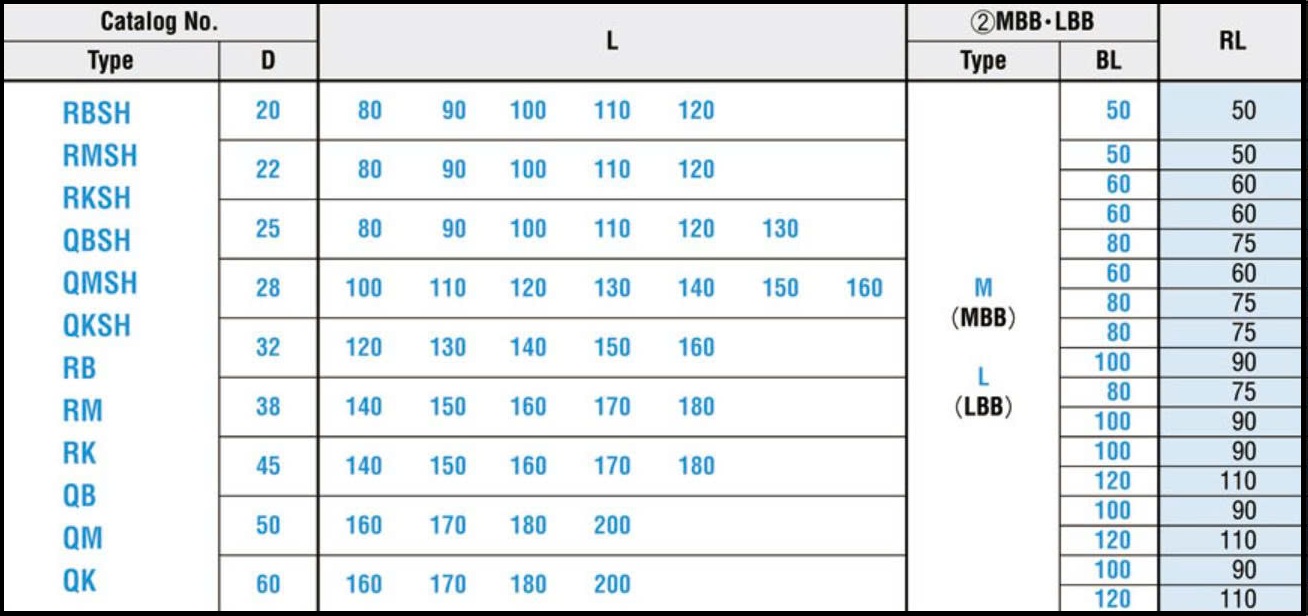

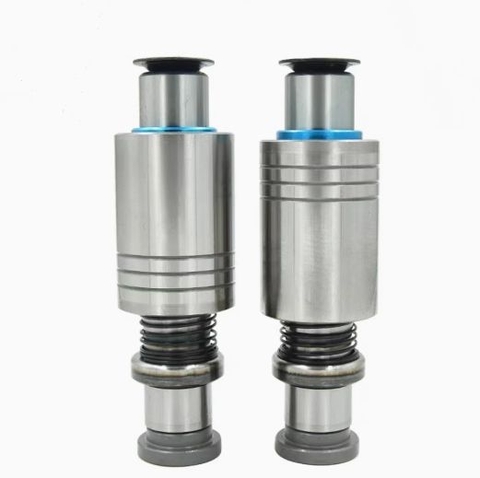

Thông số bộ dẫn hướng RB, RM, RK

3. Cấu tạo của bộ dẫn hướng bi RB, RM, RK

Một bộ dẫn hướng bi hoàn chỉnh gồm nhiều chi tiết được gia công chính xác nhằm đảm bảo khả năng dẫn hướng ổn định trong thời gian dài.

Trụ dẫn hướng (Guide Post)

Trụ dẫn hướng là chi tiết chịu tải chính, được gia công chính xác và xử lý nhiệt nhằm tăng khả năng chống mài mòn.

Bạc dẫn bi (Ball Guide Bush)

Bạc dẫn bao quanh trụ dẫn và là nơi bố trí hệ thống bi tuần hoàn. Thiết kế này giúp chuyển động giữa trụ và bạc trở nên nhẹ nhàng, hạn chế ma sát và giảm phát sinh nhiệt.

Cụm bi tuần hoàn

Các viên bi được bố trí đều quanh trụ dẫn, chịu tải đồng đều trong quá trình làm việc. Khi khuôn đóng mở, bi lăn giữa trụ và bạc dẫn, giúp giảm ma sát và duy trì độ chính xác của hệ thống.

Lò xo hồi

Lò xo hỗ trợ cơ cấu chặn hoạt động ổn định, đồng thời giúp cụm dẫn hướng trở về vị trí ban đầu sau mỗi chu kỳ làm việc.

Cơ cấu chặn (Stopper)

Đây là bộ phận tạo nên sự khác biệt giữa ba dòng RB, RM và RK.

--> Tìm hiểu thêm về: trục dẫn hướng , Bạc dẫn hướng

4. Nguyên lý hoạt động của bộ dẫn hướng bi RB, RM, RK

Trong quá trình khuôn đóng, trụ dẫn hướng đi vào bên trong bạc dẫn. Thay vì tiếp xúc trực tiếp bằng ma sát trượt, các viên bi sẽ lăn giữa hai bề mặt tiếp xúc.

Nhờ cơ chế ma sát lăn, bộ dẫn hướng đạt được nhiều ưu điểm:

• • Chuyển động mượt và ổn định.
  • Độ chính xác dẫn hướng cao.
  • Giảm lực cản chuyển động.
  • Hạn chế sinh nhiệt.
  • Giảm mài mòn giữa các chi tiết.

-> Sau khi khuôn mở, hệ thống bi tiếp tục chuyển động tuần hoàn để chuẩn bị cho chu kỳ làm việc tiếp theo.

5. So sánh bộ dẫn  RB, RM và RK

Tiêu chí	RB	RM	RK
Stopper	Không có	Di động	Cố định
Thuận tiện bảo trì	Trung bình	Cao	Tốt
Giữ cụm bi khi tháo	Không	Có	Có
Kết cấu	Đơn giản	Linh hoạt	Chắc chắn
Ứng dụng	Khuôn tiêu chuẩn	Khuôn cần bảo trì định kỳ	Khuôn làm việc ổn định lâu dài



6. Hướng dẫn lựa chọn và bảo trì bộ dẫn  RB, RM và RK

Khi lựa chọn bộ dẫn hướng, nên cân nhắc:

-> RB nếu cần giải pháp kinh tế với kết cấu đơn giản.

-> RM nếu khuôn phải bảo trì hoặc tháo lắp thường xuyên.

-> RK nếu ưu tiên độ ổn định cao và ít thay đổi kết cấu.

=> Ngoài kiểu chặn, cần lựa chọn đúng đường kính trụ, chiều dài trụ và chiều dài bạc dẫn theo thiết kế của bộ khuôn.

Để bộ dẫn hướng hoạt động ổn định:

-> Giữ sạch cụm bi và bạc dẫn.

-> Kiểm tra định kỳ độ mòn của trụ dẫn.

-> Bôi trơn theo khuyến nghị của nhà sản xuất.

-> Không để phoi hoặc bụi kim loại lọt vào cụm bi.

-> Thay thế khi xuất hiện khe hở bất thường hoặc chuyển động không còn êm.

7. Câu hỏi thường gặp khi sử dụng RB, RM và RK

a. Bộ dẫn hướng RB, RM và RK khác nhau ở điểm nào?

Điểm khác biệt chính là thiết kế cơ cấu chặn (Stopper). RB không có chốt chặn, RM sử dụng chốt chặn di động, còn RK sử dụng chốt chặn cố định.

b. Bộ dẫn hướng bi có ưu điểm gì so với bộ dẫn hướng trượt?

Bộ dẫn hướng bi sử dụng ma sát lăn thay vì ma sát trượt, giúp giảm lực cản, tăng độ chính xác và kéo dài tuổi thọ của hệ thống.

c. RM có phù hợp với khuôn cần bảo trì thường xuyên không?

Chốt chặn di động giúp giữ cụm bi khi tháo bộ dẫn hướng, thuận tiện cho việc vệ sinh và bảo dưỡng.

d. Khi nào nên chọn RK?

 Bộ dẫn hướng RK phù hợp với các khuôn làm việc liên tục, yêu cầu kết cấu chắc chắn và độ ổn định cao.
