Bộ Dẫn Hướng RK28

Bộ Dẫn Hướng RK28 So sánh

0₫

Chiều dài(L)

RK28x80

RK28x90

RK28x100

RK28x110

RK28x120

RK28x130

Thông Số Kỹ Thuật Bộ Dẫn Hướng RK28

Model: RK28

Đường kính trục: D = Ø28 mm

Chiều dài: L = 80,90...mm

Vật liệu trục: SUJ2

Độ cứng trục: ≥ HRC58

Tình trạng: Còn hàng

Mã sản phẩm: RK2880

Thương hiệu: Đang cập nhật

Loại sản phẩm: Linh kiện khuôn dập

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

Bộ Dẫn Hướng RK28 - Bộ Dẫn Hướng Bạc Bi Chặn Cố Định Cho Khuôn Dập Tốc Độ Cao Và Khuôn Công Nghiệp

1. Cấu Hình Kỹ Thuật Bộ Dẫn Hướng RK28

Bộ dẫn hướng RK28 (Fixed Stopper Ball Guide Post Set) là bộ dẫn hướng bạc bi có chặn hành trình cố định, được thiết kế cho các hệ thống khuôn dập yêu cầu độ chính xác cao, độ ổn định lớn và khả năng vận hành liên tục. Với đường kính trục Ø28 mm, RK28 nằm trong phân khúc bộ dẫn hướng tải trung bình đến lớn, phù hợp cho các bộ khuôn dập liên hoàn, khuôn ô tô và thiết bị tự động hóa.

Thành phần	Vật liệu	Đặc tính
Trục dẫn hướng	SUJ2	Nhiệt luyện HRC58+
Bạc dẫn hướng	Ball Bushing	Ma sát thấp
Chặn hành trình	Fixed Stopper	Giới hạn hành trình cố định
Lò xo bảo vệ	Thép lò xo	Chống bụi, bảo vệ trục
Cụm gá lắp	Thép hợp kim	Độ cứng cao

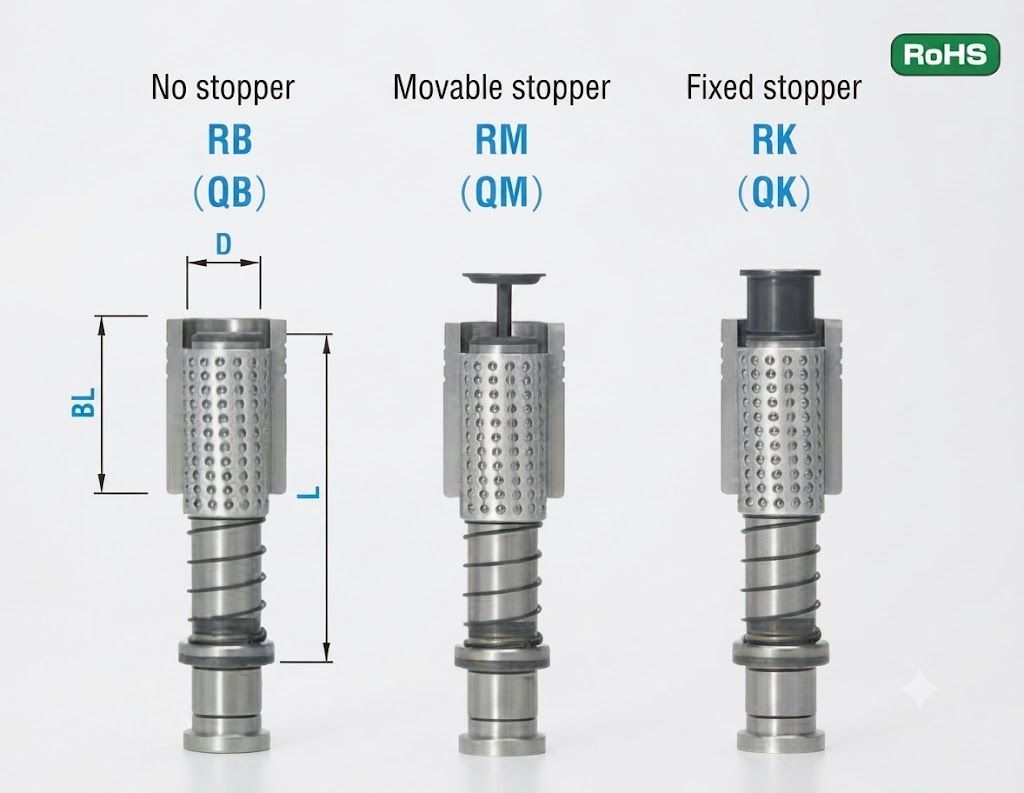

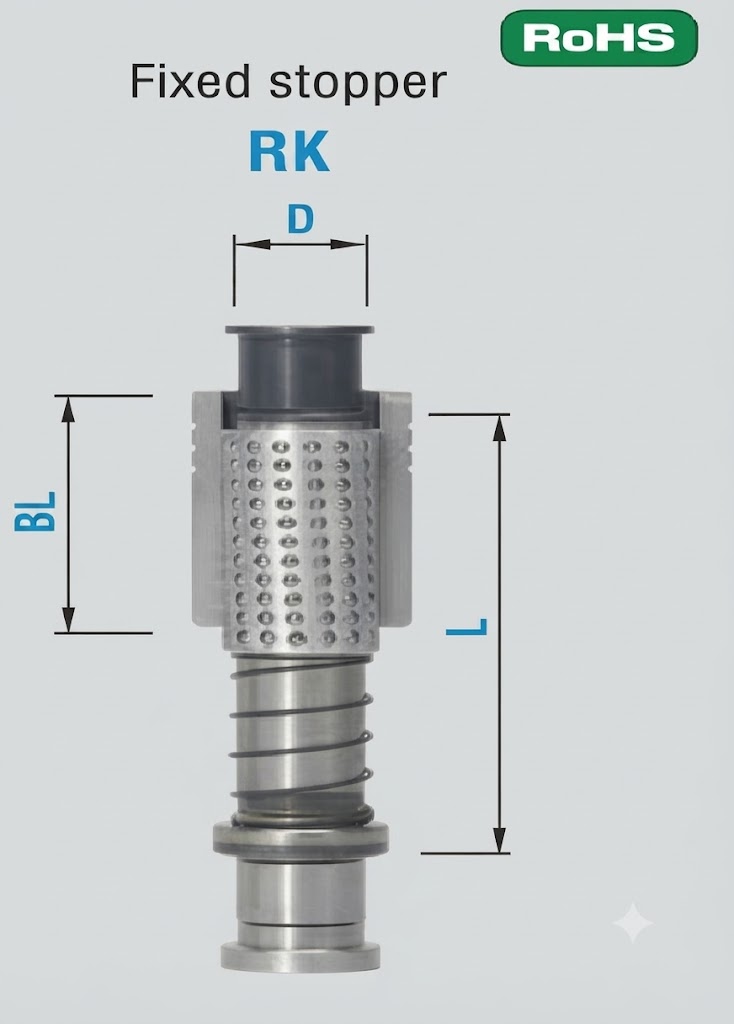

Bản vẽ bộ dẫn hướng RK

2. Thông Số Kỹ Thuật Bộ Dẫn Hướng RK28

Model: RK28

Đường kính trục: D = Ø28 mm

Chiều dài: L = 80,90...mm

Loại dẫn hướng: bộ dẫn hướng bi chặn cố định (Fixed Stopper Type)

Vật liệu trục: SUJ2

Độ cứng trục: ≥ HRC58

Tiêu chuẩn: JIS

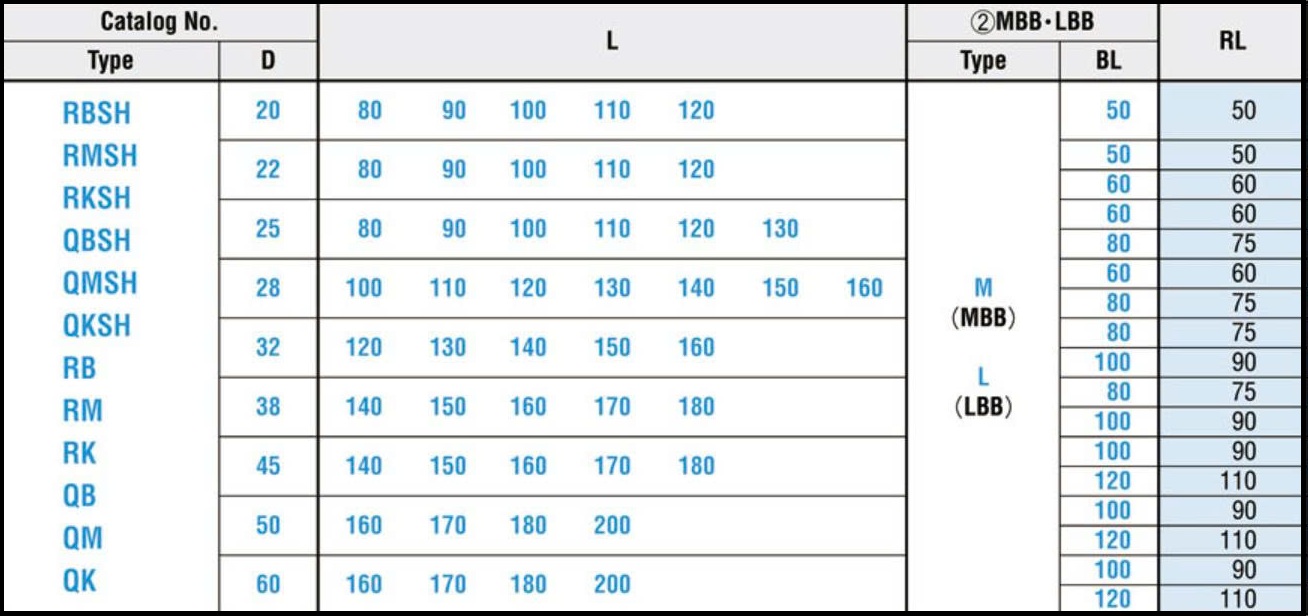

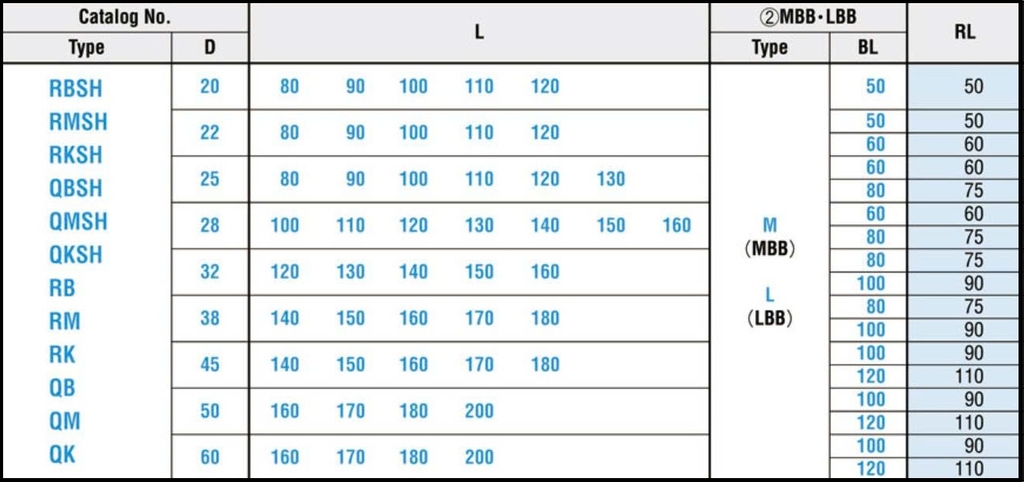

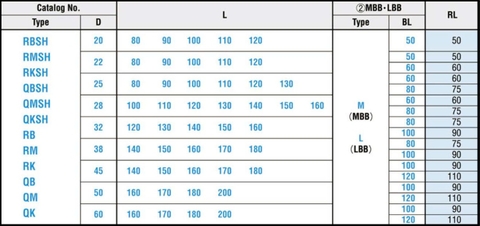

Bảng thông số RK

3. Phân tích nguyên lý hoạt động của bộ dẫn hướng phi28 RK

Bộ dẫn hướng RK28 hoạt động dựa trên cơ cấu bi tuần hoàn khép kín: Trục dẫn hướng chuyển động trong bạc bi -> Các viên bi lăn trên bề mặt trục -> Bi lăn tuần hoàn liên tục trong rãnh dẫn hướng -> Chặn hành trình cố định giới hạn vị trí làm việc của khuôn

=> Việc bộ RK28 sử dụng bạc bi tuần hoàn -> giúp giảm ma sát, giảm sinh nhiệt, tăng độ chính xác và tăng tuổi thọ hệ thống.
