Chốt Định Vị Khuôn Tiêu Chuẩn Định Vị Chính Xác, Tăng Độ Ổn Định
Trong ngành khuôn mẫu, độ chính xác khi lắp ráp và vận hành là yếu tố quyết định chất lượng sản phẩm cũng như tuổi thọ của bộ khuôn. Để đảm bảo các chi tiết khuôn luôn được lắp đúng vị trí thiết kế, chốt định vị khuôn là linh kiện không thể thiếu trong hầu hết các hệ thống khuôn dập và khuôn ép nhựa.
Tại Linhkienkhuon247, chúng tôi cung cấp đa dạng các loại chốt định vị tiêu chuẩn, nhiều kích thước và quy cách khác nhau, đáp ứng nhu cầu chế tạo, bảo trì và sửa chữa khuôn mẫu.
1. Chốt Định Vị Là Gì?
Chốt định vị (Dowel Pin, Locating Pin) là chi tiết cơ khí dạng trụ được sử dụng để xác định chính xác vị trí lắp ghép giữa các tấm khuôn hoặc các chi tiết trong cụm khuôn.
Chốt định vị giúp:
- Định vị chính xác các tấm khuôn.
- Giữ đúng vị trí của insert và lõi khuôn.
- Đảm bảo đồng tâm giữa các chi tiết.
- Hạn chế sai số khi lắp ráp.
- Tăng độ ổn định trong sản xuất hàng loạt.
- Giảm mài mòn cho các bộ phận liên quan.
Chốt định vị
2. Cấu tạo của chốt định vị
Chốt định vị thường có dạng hình trụ, được gia công với dung sai chính xác và xử lý nhiệt để đạt độ cứng cao.
Cấu tạo cơ bản gồm:
- Thân chốt hình trụ.
- Hai đầu được vát mép để dễ lắp ráp.
- Bề mặt được mài chính xác.
- Một số loại có ren trong hoặc ren ngoài để thuận tiện tháo lắp.
=> Tùy ứng dụng, chốt định vị có thể là chốt trơn, chốt côn hoặc chốt vai.

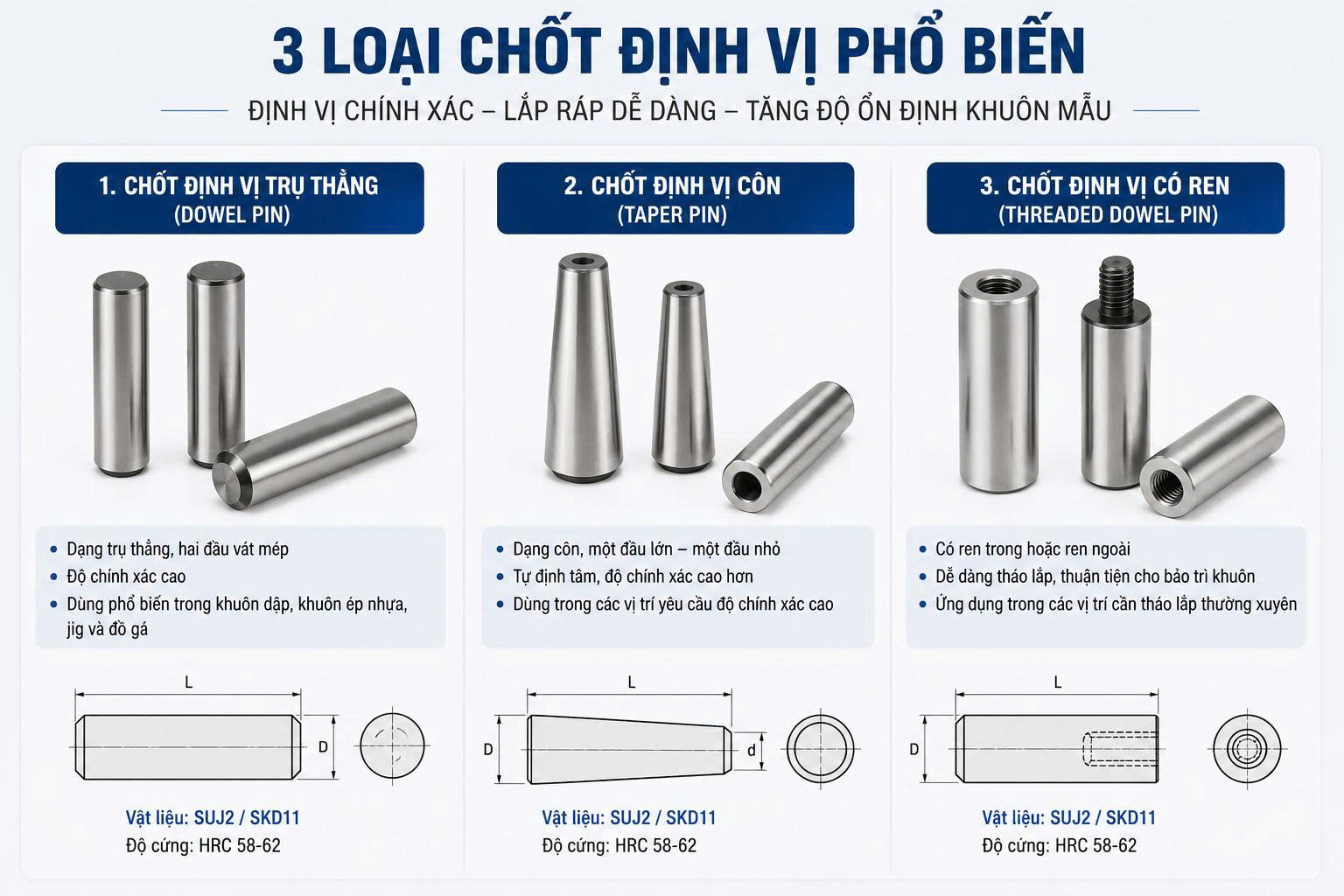

3. Các Loại Chốt Định Vị Phổ Biến

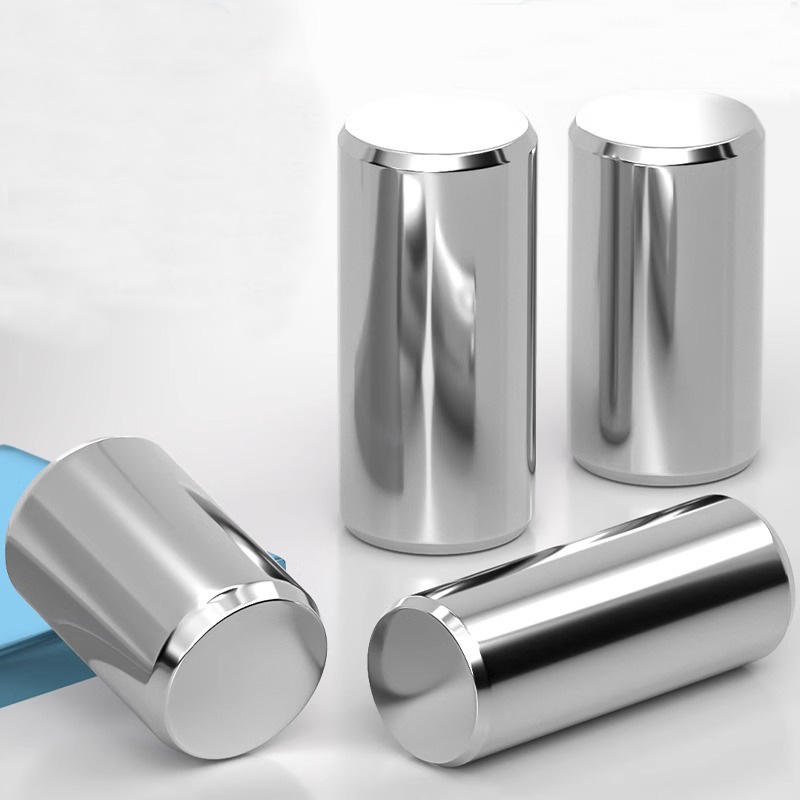

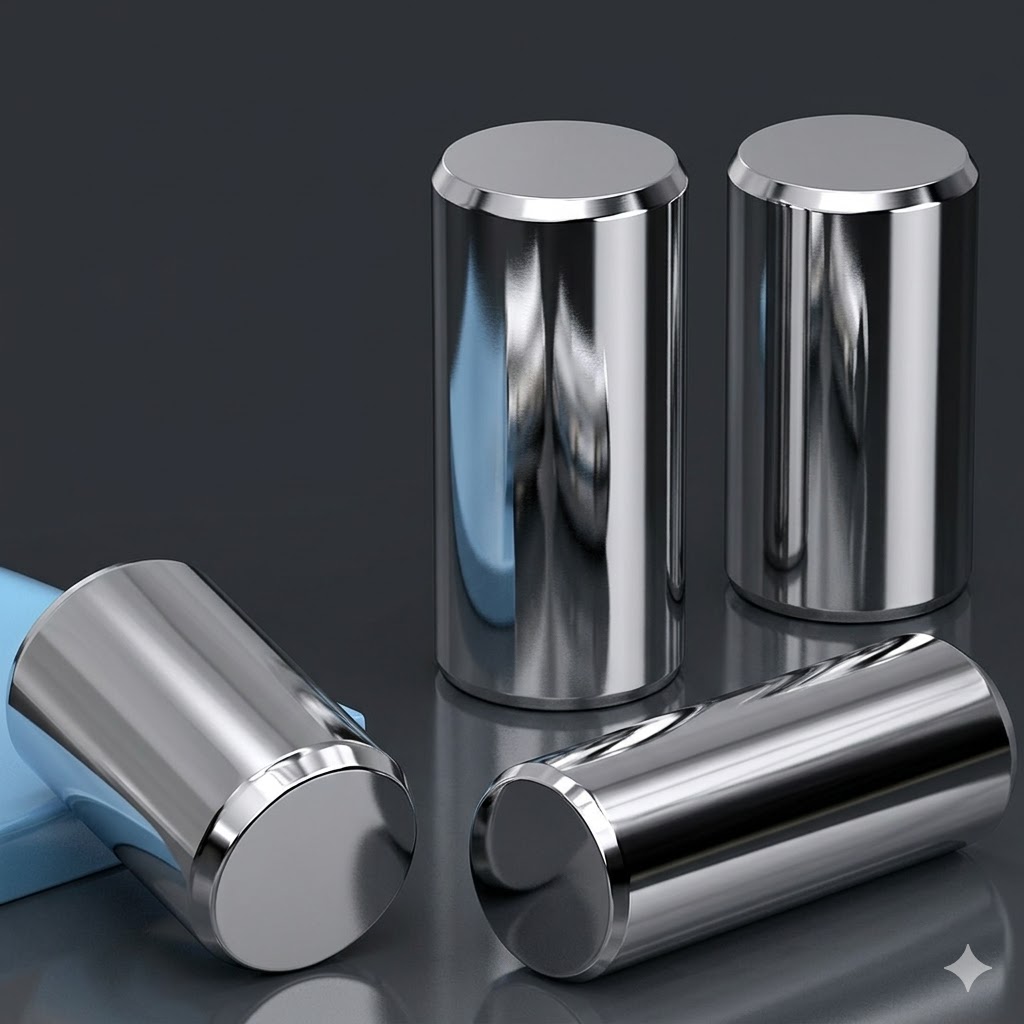

- Chốt Định Vị Trụ Thẳng
- Chốt Định Vị Côn

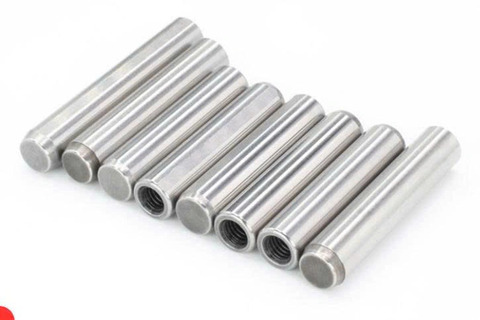

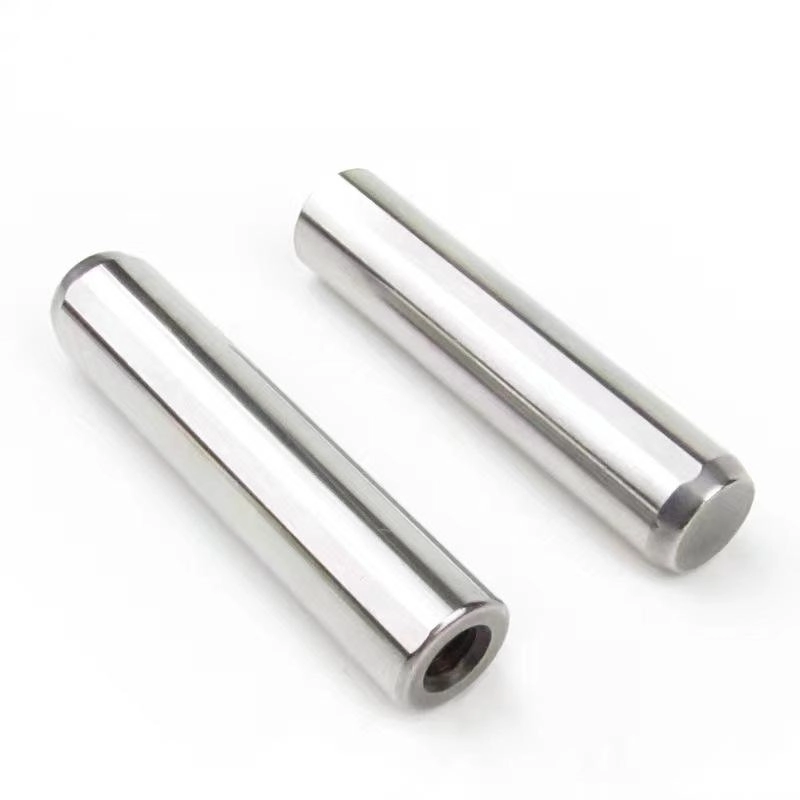

- Chốt Định Vị Có Ren

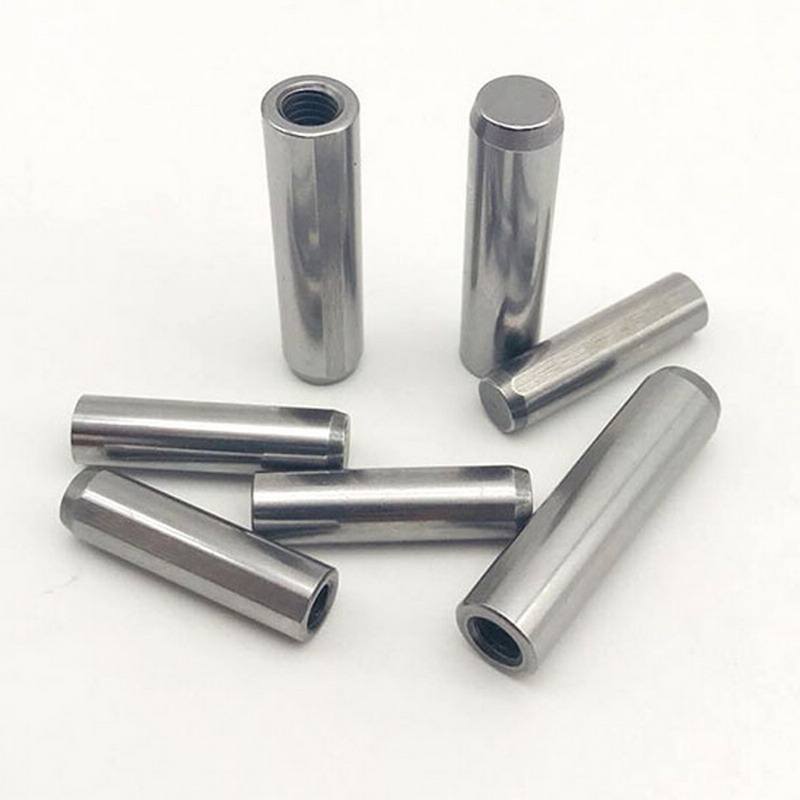

Các mẫu chốt định vị
