Chốt Định Vị MSTH (Tapped h7 Type) | Chốt Ren Trong Tiêu Chuẩn JIS

1. Chốt định vị MSTH là gì?

Chốt định vị MSTH (Tapped h7 Type Dowel Pin) là loại chốt trụ ren trong một đầu được gia công với dung sai h7, chuyên dùng để định vị các chi tiết trong khuôn ép nhựa, khuôn dập, đồ gá và thiết bị cơ khí chính xác.

So với dòng MST (p6), chốt MSTH có kiểu lắp h7, giúp việc tháo lắp thuận tiện hơn nhưng vẫn đảm bảo độ chính xác cần thiết. Ren trong kết hợp với lỗ thoát khí (Air Vent) giúp việc tháo chốt khi bảo trì diễn ra nhanh chóng mà không làm hỏng bề mặt lắp ghép.

Chốt MSTH gồm các bộ phận:

• Thân chốt mài chính xác.
• Ren trong M×P.
• Đầu vát 15°.
• Lỗ thoát khí (Air Vent).
• Thân trụ dung sai h7.

=> Thiết kế tối ưu giúp chốt vừa đảm bảo khả năng định vị, vừa dễ dàng tháo lắp khi cần bảo dưỡng

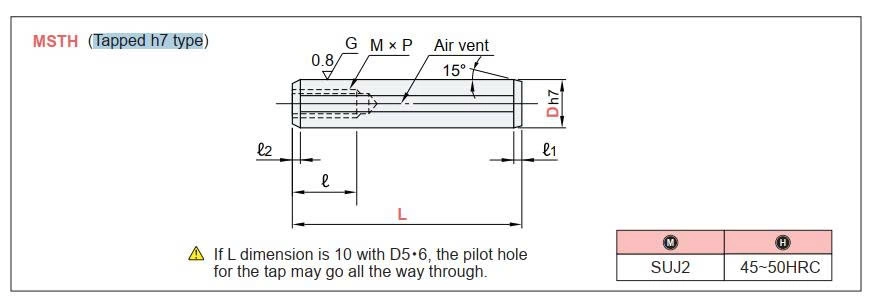

Bản vẽ chốt MSTH

2. Thông số kỹ thuật chốt định vị MSTH

Tên sản phẩm: Chốt định vị MSTH(Tapped h7 Type Dowel Pin)

Model:               MSTH

Tiêu chuẩn:        JIS

Kiểu lắp:             h7

Vật liệu:              SUJ2

Độ cứng:            45 – 50 HRC

Kiểu ren:            Ren trong MxP

Góc vát đầu:      15°

Lỗ thoát khí:       Có (Air Vent)

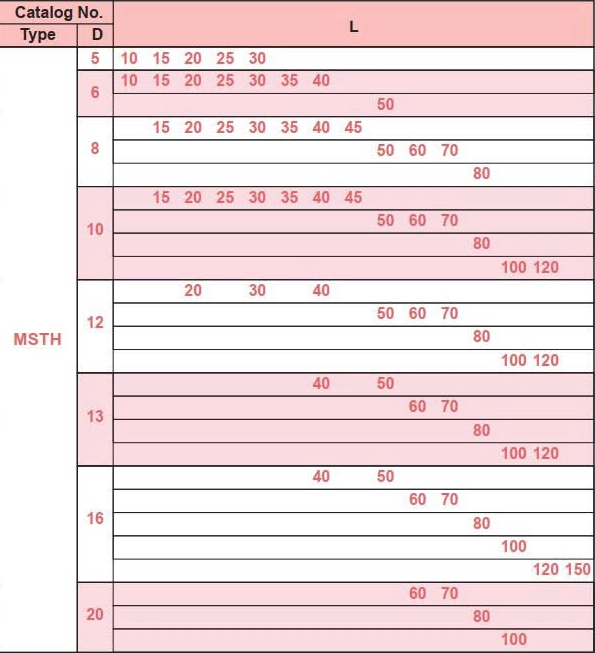

Thông số kỹ thuật chốt định vị MSTH

3. Đặc điểm và ưu điểm của chốt định vị MSTH

Gia công chính xác theo tiêu chuẩn JIS

Chốt MSTH được sản xuất với độ chính xác cao, đảm bảo khả năng định vị ổn định và tương thích với nhiều loại khuôn, đồ gá theo tiêu chuẩn công nghiệp.

Thiết kế ren trong thuận tiện tháo lắp

Ren trong (Tapped) cho phép tháo chốt bằng bu lông hoặc dụng cụ chuyên dụng mà không làm hư hỏng lỗ lắp, giúp rút ngắn thời gian bảo trì.

Kiểu lắp h7 dễ thay thế

Dung sai h7 phù hợp với các vị trí cần tháo lắp nhiều lần, đồng thời vẫn đảm bảo độ chính xác trong quá trình định vị.

Vật liệu SUJ2 chống mài mòn

Được chế tạo từ thép SUJ2 và xử lý nhiệt đạt 45–50 HRC, chốt có khả năng chịu tải, chống mài mòn và duy trì kích thước ổn định sau thời gian dài sử dụng.

Có lỗ thoát khí (Air Vent)

Thiết kế lỗ thoát khí giúp giảm áp suất khi lắp chốt, hạn chế hiện tượng kẹt và giúp quá trình lắp ráp diễn ra thuận lợi hơn.

Tuổi thọ cao

Bề mặt mài tinh cùng vật liệu chất lượng giúp chốt hoạt động bền bỉ trong môi trường sản xuất liên tục, giảm chi phí thay thế và bảo trì.

4. So sánh giữa chốt định vị MSTH và MST

Tiêu chí	MSTH	MST
Kiểu lắp	h7	p6
Ren trong	Có	Có
Vật liệu	SUJ2	SUJ2
Độ cứng	45–50 HRC	45–50 HRC
Ứng dụng	Tháo lắp thường xuyên	Lắp ép cố định



=> Nếu cần định vị cố định và chắc chắn, MST (p6) là lựa chọn phù hợp. Nếu cần tháo lắp dễ dàng trong quá trình bảo trì, MSTH (h7) sẽ tối ưu hơn.

=> Xem thêm tại:  chốt định vị MST

5. Ứng dụng của chốt định vị MSTH

Chốt định vị MSTH được sử dụng trong:

• Khuôn ép nhựa.
• Khuôn dập kim loại.
• Đồ gá gia công.
• Máy CNC.
• Thiết bị tự động hóa.
• Dây chuyền lắp ráp.
• Cơ khí chính xác.

6. Câu hỏi thường gặp (FAQ)

Chốt định vị MSTH dùng để làm gì?

MSTH được dùng để định vị các chi tiết trong khuôn và đồ gá, đồng thời hỗ trợ tháo lắp nhanh nhờ ren trong.

MSTH khác MST ở điểm nào?

Điểm khác biệt chính là dung sai lắp ghép:

• • MST: Dung sai p6, phù hợp lắp ép.
  • MSTH: Dung sai h7, phù hợp lắp trượt hoặc tháo lắp thường xuyên.

MSTH được làm từ vật liệu gì?

Theo catalog, MSTH được chế tạo từ SUJ2, xử lý nhiệt đạt 45–50 HRC, mang lại khả năng chống mài mòn và độ bền cao.

Vì sao MSTH có lỗ thoát khí?

Lỗ Air Vent giúp giảm áp suất không khí khi lắp chốt vào lỗ, hỗ trợ lắp ráp dễ dàng hơn và hạn chế hiện tượng kẹt.

7. Linhkienkhuon247 cung cấp chốt định vị MSTH chính hãng.

Sun Việt cung cấp đa dạng các dòng chốt định vị MSTH tiêu chuẩn JIS với đầy đủ kích thước.

Cam kết

• Vật liệu SUJ2 chất lượng cao.
• Gia công chính xác.
• Đúng tiêu chuẩn JIS.
• Đầy đủ kích thước.
• Giao hàng nhanh toàn quốc.
• Tư vấn kỹ thuật miễn phí.

Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
