Chọn chốt đẩy khuôn nhựa: thẳng, bậc, dẹt hay ống

Bắt đầu từ hình dạng vùng đẩy trên sản phẩm và không gian lắp; mã dòng là bước sau.

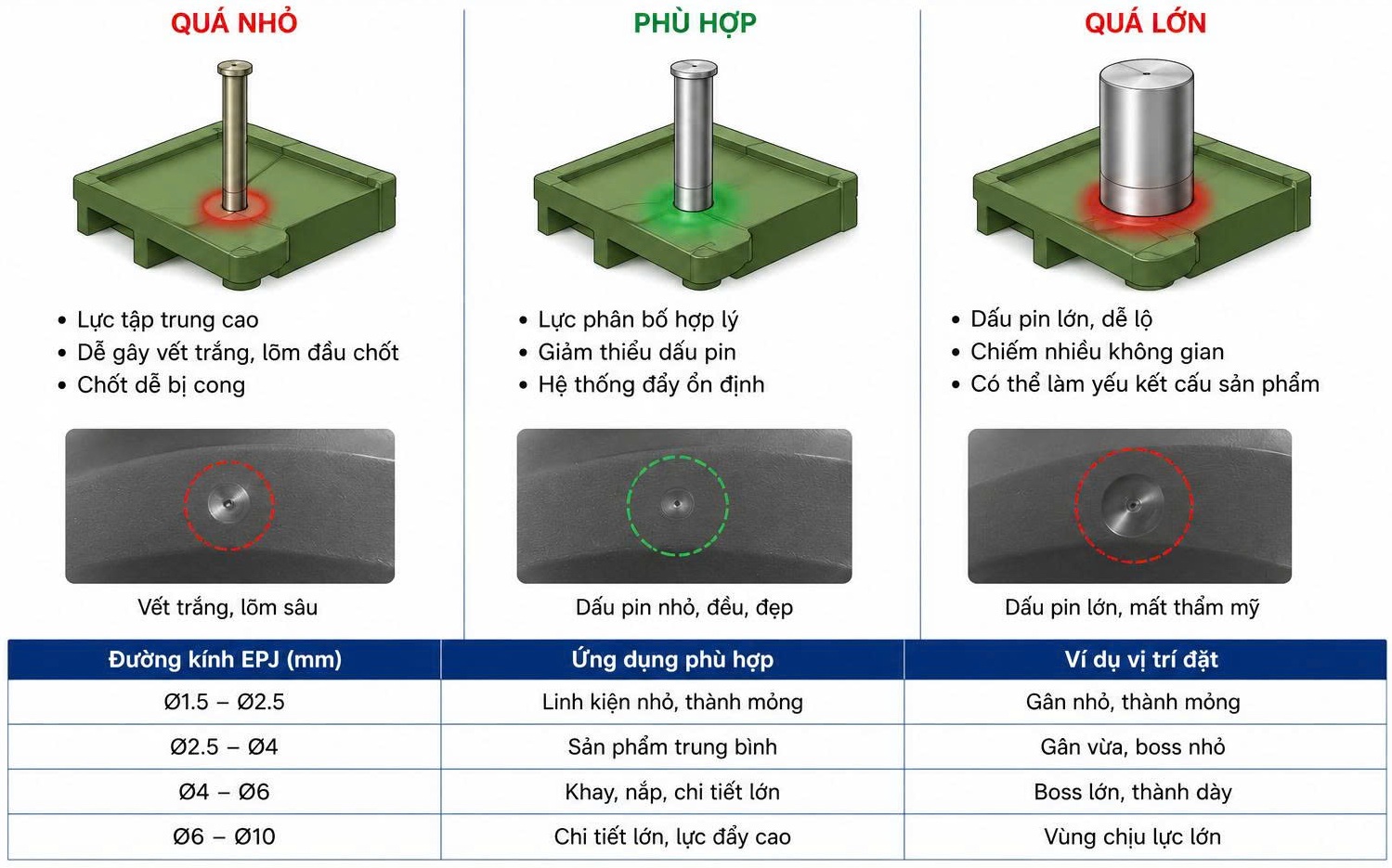

Chọn dạng theo hình học vùng đẩy

Dạng cần đối chiếu	Khi đọc bản vẽ	Nơi xem hàng
Chốt thẳng	Thân làm việc không có bậc chuyển tiết diện	Chốt đẩy thẳng EPJ
Chốt bậc	Có hai đoạn thân khác tiết diện	Chốt bậc ENS / EJS
Chốt dẹt	Tiết diện phần làm việc dạng dẹt	Chốt dẹt ERNX
Ống đẩy	Phần làm việc bao quanh chi tiết bên trong	Ống đẩy ESJ

Đọc ba vùng trước khi chốt lựa chọn

Vùng sản phẩm: hình dạng bề mặt và vị trí nhận lực.
Vùng xuyên khuôn: chiều dài làm việc và không gian cho thân chốt.
Vùng giữ đầu: cấu hình tấm giữ, đầu chốt và cách chống xoay nếu thiết kế yêu cầu.

Bảng không tính lực đẩy và không quy định kích thước tối thiểu. Những quyết định đó cần bản vẽ sản phẩm, điều kiện khuôn và tài liệu linh kiện đúng dòng.

Chuyển từ hình dạng sang mã đặt hàng

Sau khi chọn dạng, ghi đủ kích thước từng đoạn và đầu giữ. Gửi bản vẽ có vị trí tiếp xúc sản phẩm, model nếu đã có và số lượng; không dùng một đường kính để đại diện cho cả chốt bậc hoặc chốt dẹt.

Tài liệu đối chiếu: MISUMI — linh kiện hệ đẩy.
