Bạc Dẫn Hướng SGSF  – Bạc Dẫn Hướng Lắp Keo Loctite Độ Chính Xác Cao Cho Khuôn Dập Và Khuôn Nhựa



Bạc dẫn hướng SGSF là dòng Guide Bush tiêu chuẩn MISUMI được thiết kế theo kiểu Loctite Adhesive Type, tức được cố định vào tấm khuôn bằng keo khóa trục thay vì ép chặt như các loại bạc dẫn hướng truyền thống. Thiết kế này giúp giảm ứng suất lên tấm khuôn, hạn chế biến dạng khi lắp đặt, đồng thời vẫn đảm bảo độ đồng tâm và độ chính xác cao trong quá trình làm việc.

Khác với các dòng bạc dẫn hướng thép thông thường, SGSF sử dụng kết cấu thân thép SUJ2 kết hợp bạc lót bằng Copper Alloy. Cấu tạo này giúp giảm ma sát giữa trụ dẫn hướng và bạc dẫn, cải thiện khả năng chịu mài mòn và kéo dài tuổi thọ của toàn bộ cụm dẫn hướng.

SGSF được sử dụng rộng rãi trong khuôn dập nguội, khuôn dập liên hoàn, khuôn nhựa chính xác, khuôn điện tử và các hệ thống dẫn hướng yêu cầu độ ổn định cao.

1. Bạc dẫn hướng SGSF là gì?

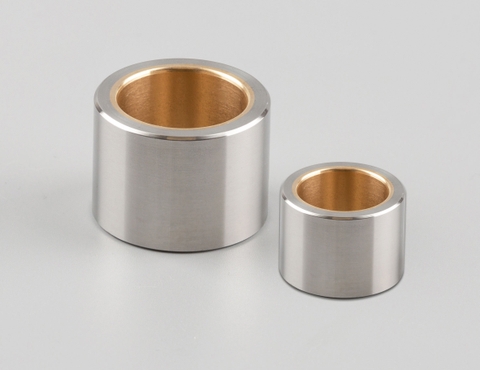

Bạc SGSF là bạc dẫn hướng hình trụ không vai (Straight Guide Bush) theo tiêu chuẩn MISUMI. Bạc được lắp trực tiếp vào lỗ gia công trên tấm khuôn và cố định bằng keo khóa trục Loctite.

Trong quá trình hoạt động, trụ dẫn hướng sẽ trượt bên trong bạc nhằm đảm bảo hai nửa khuôn luôn đóng mở theo đúng tâm, giảm sai số vị trí và bảo vệ các chi tiết làm việc bên trong khuôn.

So với phương pháp ép chặt truyền thống, kiểu lắp bằng Loctite giúp: Giảm lực ép khi lắp, không gây biến dạng lỗ khuôn, dễ thay thế khi bảo trì, giữ được độ đồng tâm cao, giảm nguy cơ nứt tấm khuôn...

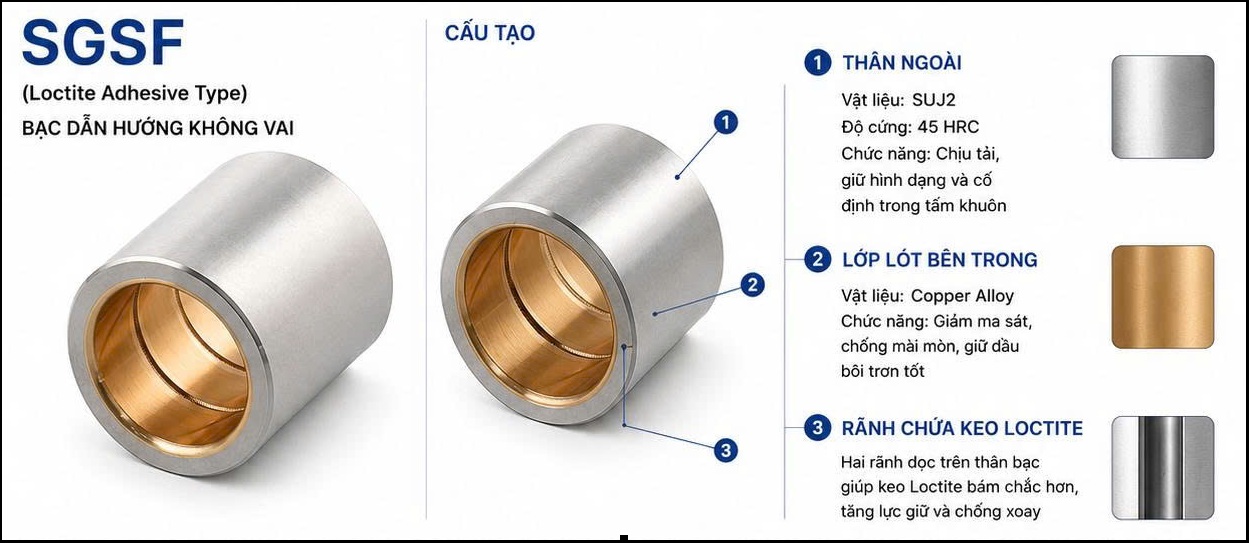

2. Cấu tạo của bạc dẫn hướng SGSF

Bạc SGSF có kết cấu khá đặc biệt so với nhiều loại Guide Bush khác.

Thân ngoài bằng thép SUJ2

Phần thân được chế tạo từ thép ổ lăn SUJ2 có độ bền cao, sau nhiệt luyện đạt khoảng 45 HRC. Vật liệu này giúp bạc giữ được hình dạng ổn định, chịu tải tốt và chống biến dạng trong quá trình làm việc.

 Bạc lót Copper Alloy

Bề mặt làm việc bên trong sử dụng hợp kim đồng (Copper Alloy). Đồng có hệ số ma sát thấp hơn thép, khả năng giữ dầu bôi trơn tốt hơn nên giúp chuyển động của trụ dẫn hướng trở nên êm hơn, giảm hiện tượng bó kẹt và mài mòn.

Rãnh chứa keo Loctite

Trên thân SGSF được gia công hai rãnh dọc. Khi lắp đặt, keo khóa trục sẽ phân bố đều vào các rãnh này, giúp tăng diện tích bám dính giữa bạc và tấm khuôn.

3. Nguyên lý làm việc của bạc SGSF

Sau khi được cố định bằng keo Loctite, bạc SGSF trở thành một phần của tấm khuôn.

Trong mỗi chu kỳ đóng mở:  Trụ dẫn hướng đi vào bạc. -> Bạc đồng dẫn hướng chuyển động.-> Ma sát được giảm nhờ lớp dầu bôi trơn. -> Hai nửa khuôn luôn được căn chỉnh chính xác.

=> Nhờ lớp Copper Alloy, chuyển động diễn ra ổn định hơn so với bạc thép thông thường, đặc biệt trong các khuôn hoạt động với tốc độ cao.

4. Thông số kỹ thuật Bạc dẫn hướng SGSF

Thông số	Giá trị
Mã sản phẩm	SGSF
Tiêu chuẩn	MISUMI
Loại	Guide Bush (Straight Type)
Kiểu lắp	Loctite Adhesive Type
Hình dạng	Không vai
Vật liệu thân	SUJ2
Bạc lót	Copper Alloy
Độ cứng thân	Khoảng 45 HRC
Bề mặt làm việc	Mài chính xác
Kiểu dẫn hướng	Trượt
Bôi trơn	Khuyến nghị bôi trơn định kỳ
Ứng dụng	Khuôn dập, khuôn nhựa, đồ gá chính xác

Các kích thước tiêu chuẩn SGSF:

SGSF10: -->   Bạc Dẫn Hướng SGSF10

SGSF13: --> Bạc Dẫn Hướng SGSF13

SGSF16: -->  Bạc Dẫn Hướng SGSF16

SGSF20: --> Bạc Dẫn Hướng SGSF20

SGSF25: --> Bạc Dẫn Hướng SGSF25

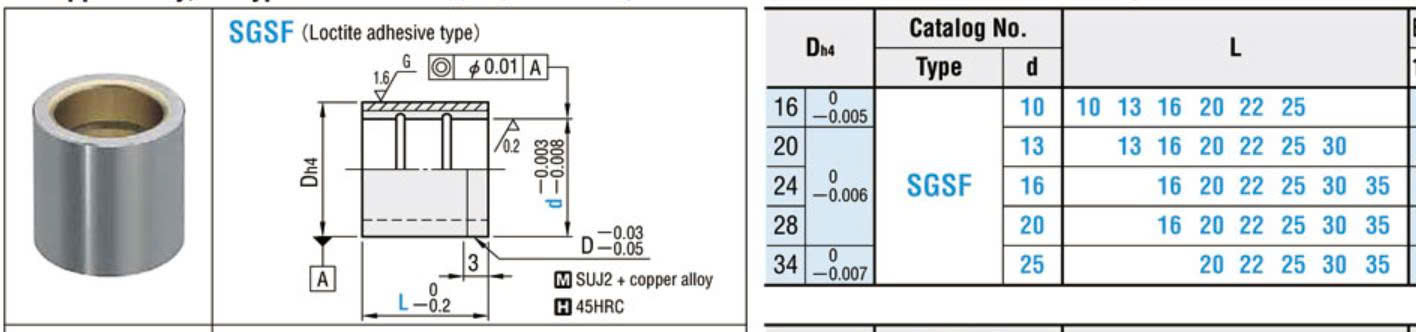

Thông số kỹ thuật của bạc SGSF

5. Tại sao Bạc dẫn hướng SGSF sử dụng phương pháp lắp bằng Loctite?

Nhiều người cho rằng ép chặt luôn chắc chắn hơn. Tuy nhiên, với các khuôn chính xác, lực ép quá lớn có thể gây ra nhiều vấn đề.

Giảm biến dạng tấm khuôn: Lắp ép tạo ra ứng suất dư xung quanh lỗ lắp, với các khuôn có độ chính xác cao, ứng suất này có thể ảnh hưởng đến độ đồng tâm của cụm dẫn hướng.

Dễ thay thế:  Khi bạc bị mòn, người thợ chỉ cần gia nhiệt hoặc sử dụng dụng cụ chuyên dụng để tháo bạc mà không làm hỏng lỗ khuôn.

Độ bám vẫn rất cao: Các loại keo khóa trục chuyên dụng như Loctite có khả năng chịu lực cắt rất lớn, khi được sử dụng đúng quy trình, bạc vẫn được cố định chắc chắn trong suốt thời gian làm việc.

6. Ưu điểm nổi bật của SGSF

Ma sát thấp

Lớp Copper Alloy giúp giảm ma sát đáng kể so với bạc thép.

Độ chính xác cao

Bề mặt trong được gia công chính xác giúp duy trì độ đồng tâm giữa trụ và bạc.

Giảm mài mòn

Khả năng giữ dầu của hợp kim đồng giúp kéo dài tuổi thọ cụm dẫn hướng.

Dễ bảo trì

Không cần dùng lực ép lớn khi tháo lắp.

Giảm nguy cơ nứt khuôn

Đây là ưu điểm rất quan trọng đối với các khuôn có giá trị cao.

7.  Hướng dẫn lắp đặt SGSF đúng kỹ thuật

Gia công lỗ lắp theo đúng kích thước catalog.

Làm sạch hoàn toàn dầu mỡ trên bề mặt.

Bơm keo Loctite đều vào rãnh chứa keo.

Đưa bạc vào đúng vị trí.

Đợi keo đóng rắn theo khuyến cáo của nhà sản xuất.

Kiểm tra độ đồng tâm trước khi lắp trụ dẫn hướng.

Lưu ý khi sử dụng

Không dùng búa đóng trực tiếp lên bạc.

Không sử dụng keo thông thường thay cho keo khóa trục.

Bôi trơn định kỳ để tăng tuổi thọ.

Kiểm tra khe hở giữa trụ và bạc khi bảo trì khuôn.

Thay bạc khi xuất hiện mòn không đều hoặc xước sâu.

8. Câu hỏi thường gặp (FAQ)

SGSF có phải bạc tự bôi trơn không?

Bạc SGSF sử dụng bạc lót Copper Alloy, giúp giảm ma sát và giữ dầu tốt hơn thép, nhưng vẫn cần bôi trơn định kỳ trong quá trình sử dụng.

SGSF có phải bạc có vai không?

Bạc lót SGSF là bạc dẫn hướng hình trụ không vai (Straight Guide Bush), được cố định bằng keo khóa trục Loctite.

SGSF phù hợp với loại khuôn nào?

SGSF được sử dụng phổ biến trong khuôn dập chính xác, khuôn nhựa, khuôn điện tử, khuôn tốc độ cao và các hệ thống dẫn hướng yêu cầu độ đồng tâm cao.

Có thể thay SGSF bằng SGP không?

Không nên thay thế trực tiếp nếu thiết kế khuôn ban đầu sử dụng kiểu lắp bằng keo Loctite, vì phương pháp cố định và kết cấu của hai dòng bạc là khác nhau.

9. Sun Việt cung cấp bạc dẫn hướng SGSF chính hãng

Sun Việt cung cấp đầy đủ các kích thước bạc dẫn hướng SGSF theo tiêu chuẩn MISUMI, đáp ứng nhu cầu thay thế và chế tạo khuôn dập, khuôn nhựa. Sản phẩm được kiểm tra kích thước, vật liệu và chất lượng trước khi giao hàng, đồng thời đội ngũ kỹ thuật hỗ trợ lựa chọn model phù hợp theo bản vẽ hoặc yêu cầu thực tế.
