Bạc Dẫn Hướng SGBF – Bạc Dẫn Hướng Có Vai Lắp Keo Loctite Cho Khuôn Chính Xác
Bạc dẫn hướng SGBF là dòng Guide Bush có vai (Flanged Guide Bush) theo tiêu chuẩn MISUMI, được thiết kế để lắp cố định vào tấm khuôn bằng keo khóa trục Loctite (Loctite Adhesive Type). Khác với các bạc dẫn hướng ép chặt truyền thống, SGBF sử dụng phương pháp liên kết bằng keo kết hợp với vai chặn nhằm tăng độ ổn định, giảm ứng suất lắp ráp và duy trì độ đồng tâm của cụm dẫn hướng.
SGBF có kết cấu gồm thân ngoài bằng thép SUJ2 và bạc lót Copper Alloy. Thiết kế này giúp giảm ma sát giữa trụ dẫn hướng và bạc dẫn, nâng cao khả năng chống mài mòn và kéo dài tuổi thọ của hệ thống dẫn hướng trong khuôn dập, khuôn nhựa và các cơ cấu chuyển động chính xác.
1. Cấu tạo và nguyên lý làm việc của bạc dẫn hướng SGBF
1. Thân ngoài bằng thép SUJ2
Phần thân chịu lực được chế tạo từ thép SUJ2, có độ cứng khoảng 45 HRC. Vật liệu này giúp bạc giữ được độ ổn định kích thước, chịu tải tốt và hạn chế biến dạng trong quá trình sử dụng.
2. Lớp bạc lót Copper Alloy
Bề mặt tiếp xúc với trụ dẫn hướng sử dụng hợp kim đồng (Copper Alloy). So với bạc thép thông thường, lớp lót đồng có hệ số ma sát thấp hơn, khả năng giữ dầu tốt hơn và giúp giảm mài mòn cho cả bạc dẫn lẫn trụ dẫn.
3. Hai rãnh chứa keo Loctite
Hai rãnh dọc trên thân bạc là vị trí chứa keo khóa trục. Khi lắp đặt, keo được phân bố đều quanh thân bạc, tăng khả năng bám dính giữa bạc và tấm khuôn, đồng thời hạn chế hiện tượng xoay hoặc dịch chuyển.
4. Vai chặn (Flange)
Khác với model bạc SGSF, bạc SGBF được thiết kế thêm phần vai chặn ở đầu bạc. Vai này giúp định vị chiều sâu lắp đặt, tăng khả năng chịu lực theo phương trục và ngăn bạc bị dịch chuyển vào bên trong tấm khuôn trong quá trình làm việc.
Nguyên lý làm việc của SGBF
Sau khi được cố định bằng keo Loctite, bạc SGBF trở thành một phần của tấm khuôn. Trụ dẫn hướng chuyển động tịnh tiến bên trong lớp bạc lót Copper Alloy, đảm bảo hai nửa khuôn luôn đóng mở theo đúng tâm. Phần vai chặn đóng vai trò giữ đúng vị trí lắp đặt của bạc, trong khi lớp đồng bên trong giúp giảm ma sát và phân bố dầu bôi trơn đều trên bề mặt tiếp xúc.

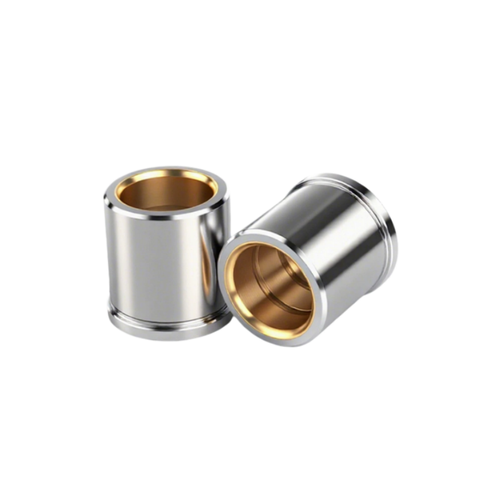

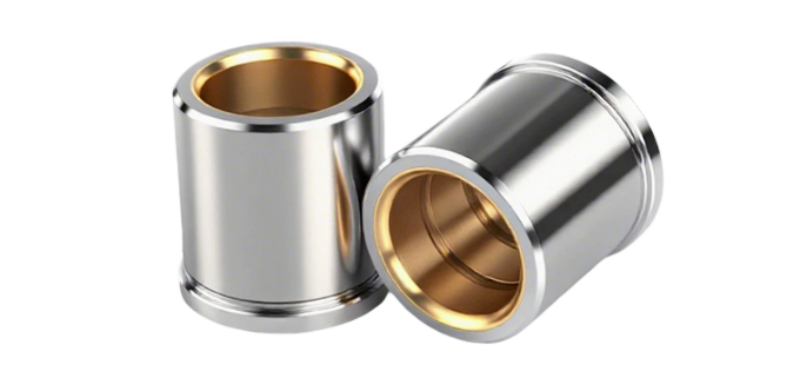

Bạc dẫn hướng SGBF
2. Thông số kỹ thuật bạc dẫn hướng SGBF
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SGBF |
| Tiêu chuẩn | MISUMI |
| Loại | Flanged Guide Bush (Có vai) |
| Kiểu lắp | Loctite Adhesive Type |
| Vật liệu thân | SUJ2 |
| Bạc lót | Copper Alloy |
| Độ cứng thân | Khoảng 45 HRC |
| Bề mặt làm việc | Mài chính xác |
| Bôi trơn | Khuyến nghị bôi trơn định kỳ |
| Ứng dụng | Khuôn dập, khuôn nhựa, đồ gá chính xác |
Các kích thước tiêu chuẩn SGBF
Theo catalog MISUMI, bạc dẫn hướng SGBF được sản xuất với nhiều tổ hợp kích thước đường kính và chiều dài khác nhau để phù hợp với nhiều kết cấu khuôn. Cụ thể như:
SGBF10 --> Bạc Dẫn Hướng SGBF10
SGBF13 --> Bạc Dẫn Hướng SGBF13
SGBF16 --> Bạc Dẫn Hướng SGBF16
SGBF20 --> Bạc Dẫn Hướng SGBF20
SGBF25 --> Bạc Dẫn Hướng SGBF25

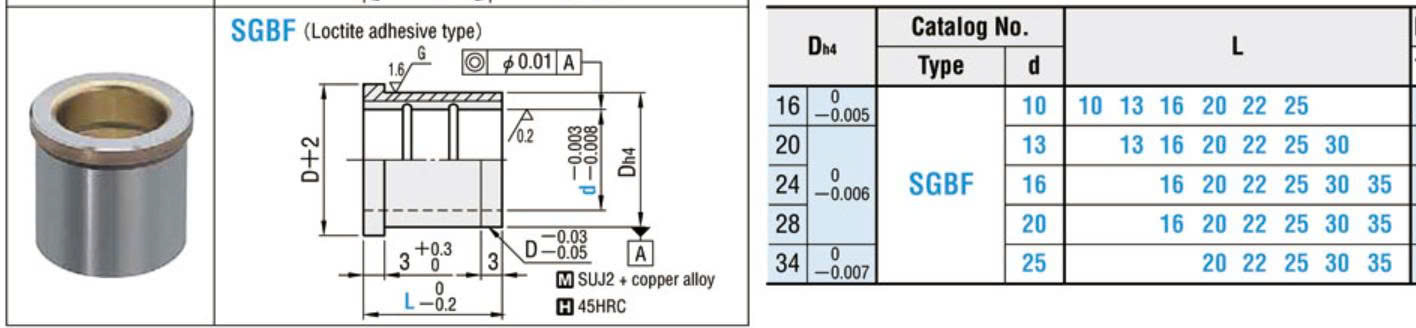

Thông số kỹ thuật của bạc SGBF
3. Ưu điểm và ứng dụng của bạc dẫn hướng SGBF
-
- Định vị chính xác nhờ thiết kế có vai.
- Giảm ma sát với lớp lót Copper Alloy.
- Khả năng giữ dầu bôi trơn tốt.
- Lắp đặt dễ dàng bằng keo Loctite.
- Giảm ứng suất khi lắp so với phương pháp ép chặt.
- Tháo lắp, bảo trì thuận tiện.
- Phù hợp với khuôn yêu cầu độ chính xác cao.
Ứng dụng của bạc dẫn hướng SGBF
-
- Khuôn dập liên hoàn.
- Khuôn dập nguội.
- Khuôn nhựa chính xác.
- Khuôn điện tử.
- Khuôn connector.
- Máy tự động.
- Đồ gá chính xác.
- Thiết bị lắp ráp.
4. So sánh giữa bạc SGBF với SGSF
| Tiêu chí | SGBF | SGSF |
|---|---|---|
| Vai chặn | Có | Không |
| Kiểu lắp | Loctite | Loctite |
| Vật liệu | SUJ2 + Copper Alloy | SUJ2 + Copper Alloy |
| Định vị chiều sâu | Có | Không |
| Chống dịch chuyển theo trục | Tốt hơn | Phụ thuộc vào keo |
| Ứng dụng | Khuôn cần chặn vị trí | Khuôn có lỗ lắp kín hoặc xuyên |
5. Hướng dẫn lắp đặt bạc SGBF
Gia công lỗ lắp đúng dung sai theo catalog.
Làm sạch dầu và bụi trên bề mặt lỗ.
Bơm keo Loctite vào hai rãnh chứa keo.
Lắp bạc đến khi phần vai tiếp xúc hoàn toàn với mặt tấm khuôn.
Đợi keo đóng rắn theo hướng dẫn của nhà sản xuất.
Kiểm tra độ đồng tâm trước khi lắp trụ dẫn hướng.
6. Câu hỏi thường gặp khi sử dụng SGBF
SGBF có phải bạc tự bôi trơn không?
Không. SGBF sử dụng lớp lót Copper Alloy giúp giảm ma sát và giữ dầu tốt hơn thép, nhưng vẫn cần bôi trơn định kỳ.
SGBF khác SGSF ở điểm nào?
Điểm khác biệt lớn nhất là SGBF có vai chặn để định vị theo phương trục, trong khi SGSF là bạc không vai.
Có thể thay SGBF bằng bạc ép thông thường không?
Không nên. SGBF được thiết kế cho kiểu lắp bằng keo Loctite và có vai định vị, vì vậy cần lựa chọn đúng model theo thiết kế ban đầu của khuôn.
