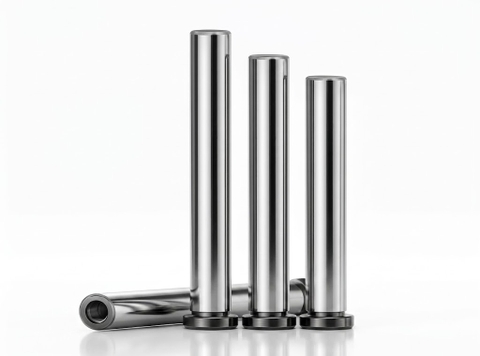

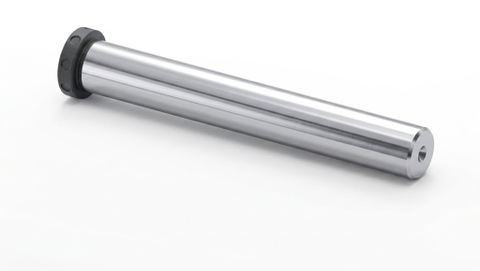

Chốt Hồi Khuôn Nhựa (Return Pin) | Giúp Hệ Thống Đẩy Hoạt Động Chính Xác
1. Chốt hồi khuôn nhựa là gì?
Chốt hồi khuôn nhựa (Return Pin) là chi tiết quan trọng trong bộ khuôn ép nhựa, có nhiệm vụ đưa tấm đẩy (Ejector Plate) trở về vị trí ban đầu sau khi sản phẩm được đẩy ra khỏi khuôn. Khi khuôn đóng lại, chốt hồi sẽ tiếp xúc với nửa khuôn cố định, tạo lực hồi giúp hệ thống đẩy trở về đúng vị trí, đảm bảo chu kỳ ép tiếp theo diễn ra an toàn và chính xác.
Nếu không có chốt hồi hoặc chốt bị mòn, tấm đẩy có thể không hồi hết hành trình, dẫn đến va chạm giữa lõi khuôn và chốt đẩy, gây hư hỏng khuôn hoặc giảm chất lượng sản phẩm.
Chốt hồi được sử dụng rộng rãi trong:
- Khuôn ép nhựa.
- Khuôn nhiều lòng khuôn (Multi-cavity Mold).
- Khuôn có hệ thống đẩy sản phẩm.
- Khuôn kỹ thuật yêu cầu độ chính xác cao.
- Thiết bị tự động hóa sử dụng cơ cấu hồi vị.

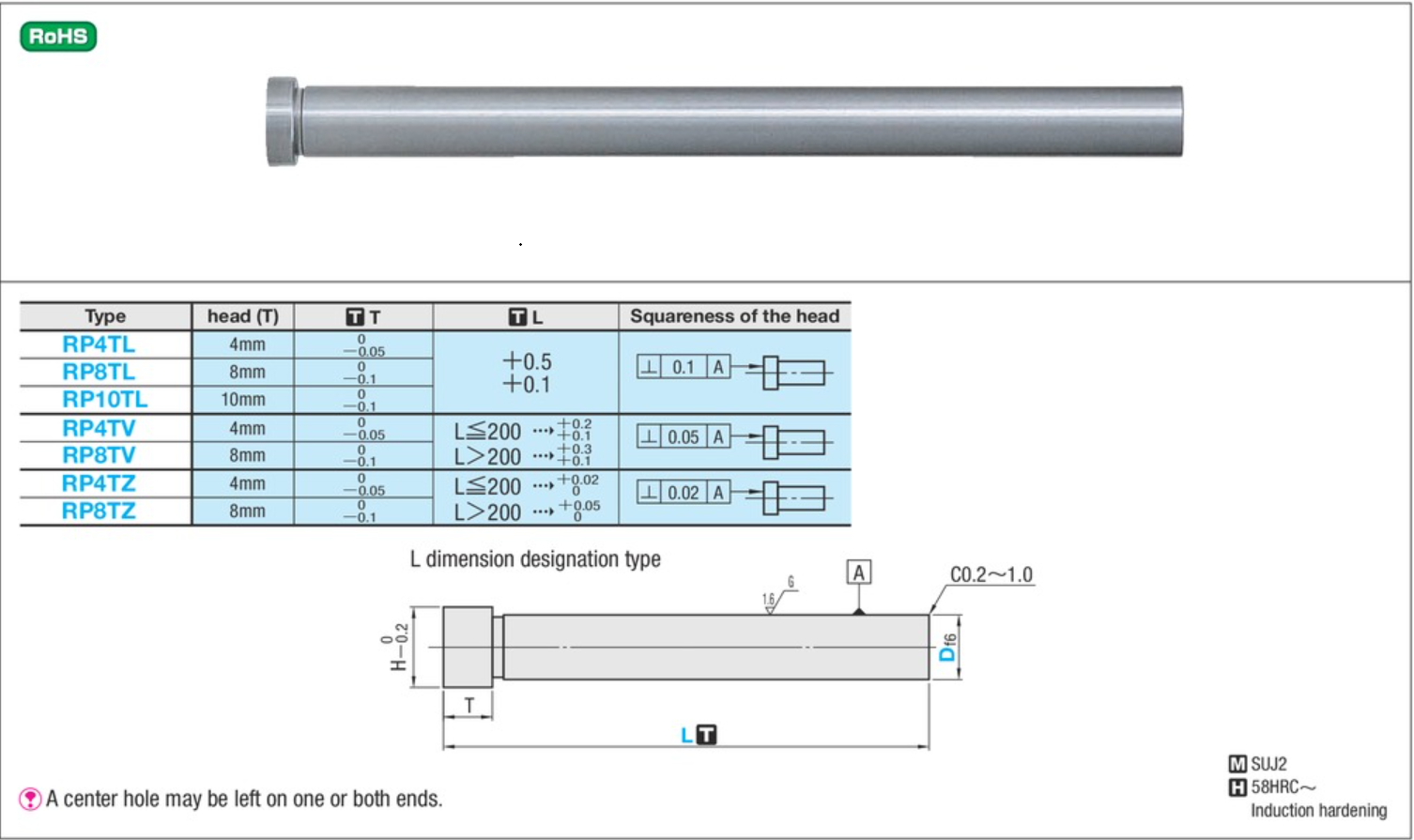

Bản vẽ chốt hồi
2. Đặc điểm và ưu điểm của chốt hồi khuôn nhựa
Thiết kế chính xác
Chốt hồi được gia công với độ chính xác cao, giúp tấm đẩy hồi đúng vị trí sau mỗi chu kỳ ép.
Chịu tải và chống mài mòn tốt
Sản phẩm thường được chế tạo từ thép hợp kim chất lượng cao như SUJ2, SKD61 hoặc S45C (tùy model), có khả năng chịu va đập và chống mài mòn hiệu quả.
Tăng tuổi thọ khuôn
Việc hồi vị đúng thời điểm giúp hạn chế va chạm giữa các chi tiết trong khuôn, giảm hư hỏng và kéo dài tuổi thọ khuôn ép nhựa.
Hoạt động ổn định
Chốt hồi giúp hệ thống đẩy vận hành ổn định trong các dây chuyền sản xuất liên tục với tốc độ cao.
Dễ lắp đặt và thay thế
Được sản xuất theo kích thước tiêu chuẩn, phù hợp với nhiều loại khuôn ép nhựa và dễ dàng thay thế khi cần bảo trì.
3. Thông số kỹ thuật
| Thuộc tính | Thông số |
|---|---|
| Tên sản phẩm | Chốt hồi khuôn nhựa |
| Tên tiếng Anh | Return Pin |
| Ứng dụng | Hồi vị tấm đẩy trong khuôn ép nhựa |
| Vật liệu | SUJ2, SKD61 hoặc S45C (tùy model) |
| Độ cứng | Theo tiêu chuẩn từng model |
| Tiêu chuẩn | JIS / MISUMI hoặc tương đương |
=> Lưu ý: Thông số vật liệu và độ cứng có thể khác nhau tùy theo từng dòng chốt hồi của nhà sản xuất.
5. Khi nào nên thay chốt hồi?
Nên kiểm tra và thay thế chốt hồi khi xuất hiện các dấu hiệu:
- Chốt bị mòn hoặc xước bề mặt.
- Chốt bị cong hoặc biến dạng.
- Tấm đẩy hồi không hết hành trình.
- Hệ thống đẩy hoạt động không ổn định.
- Xuất hiện va chạm khi đóng khuôn.
=> Việc thay thế kịp thời giúp hạn chế hư hỏng cho chốt đẩy, lõi khuôn và các chi tiết quan trọng khác.
6. Câu hỏi thường gặp (FAQ)
Chốt hồi và chốt đẩy có giống nhau không?
Không. Chốt đẩy (Ejector Pin) dùng để đẩy sản phẩm ra khỏi khuôn, còn chốt hồi (Return Pin) có nhiệm vụ đưa hệ thống đẩy trở về vị trí ban đầu sau khi hoàn tất quá trình đẩy.
Một bộ khuôn cần bao nhiêu chốt hồi?
Tùy theo kích thước và kết cấu khuôn. Thông thường sử dụng từ 2 đến 4 chốt hồi, bố trí đối xứng để đảm bảo lực hồi đều.
Chốt hồi có cần bảo dưỡng không?
Có. Nên vệ sinh và bôi trơn định kỳ để giảm ma sát, hạn chế mài mòn và duy trì độ chính xác khi vận hành.
7. Linhkienkhuon247 cung cấp chốt hồi khuôn nhựa chất lượng cao
Linhkienkhuon247 chuyên cung cấp các loại chốt hồi khuôn nhựa (Return Pin) với nhiều kích thước tiêu chuẩn, đáp ứng nhu cầu của các đơn vị chế tạo khuôn và doanh nghiệp cơ khí trên toàn quốc.
Cam kết
- Sản phẩm chất lượng cao, độ chính xác ổn định.
- Đa dạng kích thước tiêu chuẩn.
- Giao hàng nhanh toàn quốc.
- Hỗ trợ tư vấn lựa chọn theo bản vẽ.
- Giá cạnh tranh cho nhà máy và xưởng cơ khí.
- 👉👉👉Doanh nghiệp cần xem thêm về linh kiện khuôn mẫu tại: linhkienkhuon247.com
Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
