Chốt Hồi Khuôn Là Gì? Nguyên Lý Hoạt Động Và Vai Trò Trong Hệ Thống Đẩy
1. Chốt hồi khuôn là gì?
Chốt hồi là linh kiện giúp đưa cụm tấm đẩy trở về vị trí ban đầu khi khuôn đóng.
Sau khi quá trình đẩy sản phẩm hoàn thành, các chốt đẩy vẫn đang ở vị trí tiến ra phía trước.
-> Nếu cụm đẩy không được đưa về đúng vị trí, chốt đẩy có thể va chạm với phần khuôn đối diện khi khuôn đóng.
Vì vậy, chốt hồi đóng vai trò bảo đảm hệ thống đẩy trở về trạng thái an toàn trước chu kỳ ép tiếp theo.

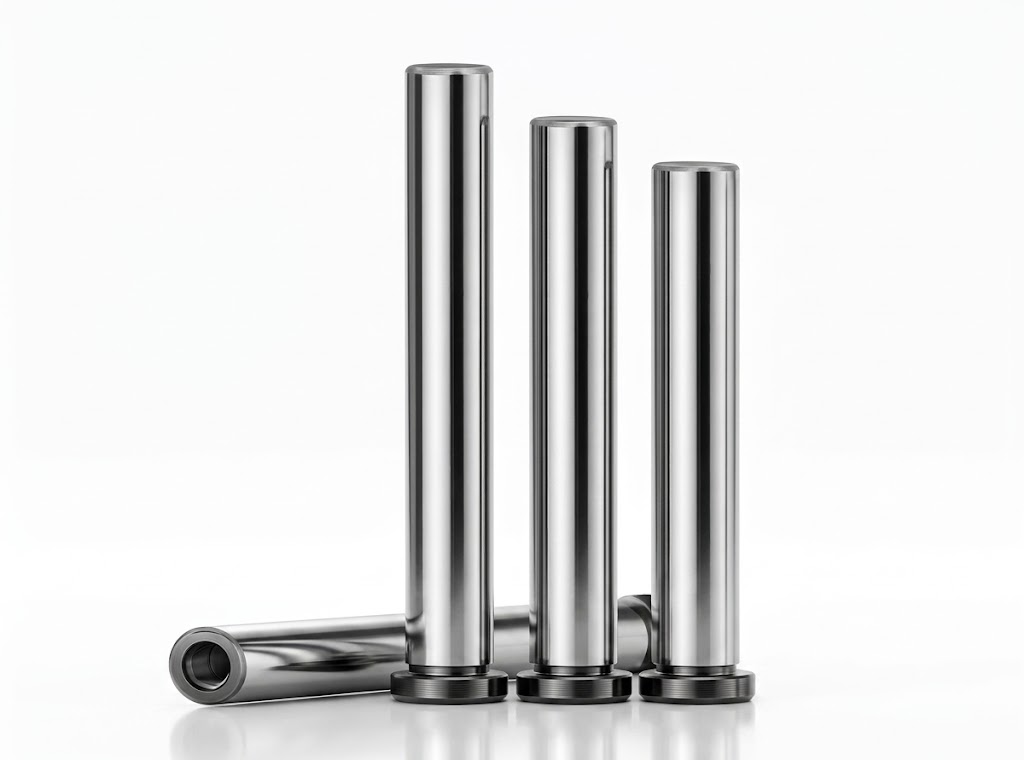

chốt hồi
2. Nguyên lý hoạt động
Khi khuôn đang mở và thực hiện quá trình đẩy, cụm tấm đẩy di chuyển về phía trước --> Sau khi sản phẩm được lấy ra, khuôn bắt đầu đóng --> Tại một thời điểm nhất định, chốt hồi tiếp xúc với phần khuôn cố định --> Khi hai nửa khuôn tiếp tục tiến lại gần nhau, lực tác động lên chốt hồi sẽ truyền đến cụm tấm đẩy --> Cụm tấm đẩy được đưa lùi về vị trí ban đầu.
=> Quá trình này giúp toàn bộ chốt đẩy rút khỏi lòng khuôn trước khi khuôn đóng hoàn toàn.
3. Vai trò của chốt hồi
Chốt hồi giúp:
- Đưa tấm đẩy về vị trí ban đầu.
- Bảo vệ chốt đẩy.
- Hạn chế va chạm giữa hai nửa khuôn.
- Duy trì chu kỳ hoạt động ổn định.
- Tăng độ an toàn cho hệ thống đẩy.
4. Chốt hồi khác chốt đẩy như thế nào?
| Tiêu chí | Chốt đẩy | Chốt hồi |
|---|---|---|
| Nhiệm vụ | Đẩy sản phẩm | Đưa hệ thống đẩy về |
| Thời điểm hoạt động | Khi lấy sản phẩm | Khi khuôn đóng |
| Tác động trực tiếp lên sản phẩm | Có | Không |
| Vị trí | Tại vùng cần đẩy | Bố trí trong hệ thống đẩy |
-> Hai loại linh kiện này hoạt động trong cùng một hệ thống nhưng đảm nhiệm hai nhiệm vụ hoàn toàn khác nhau.

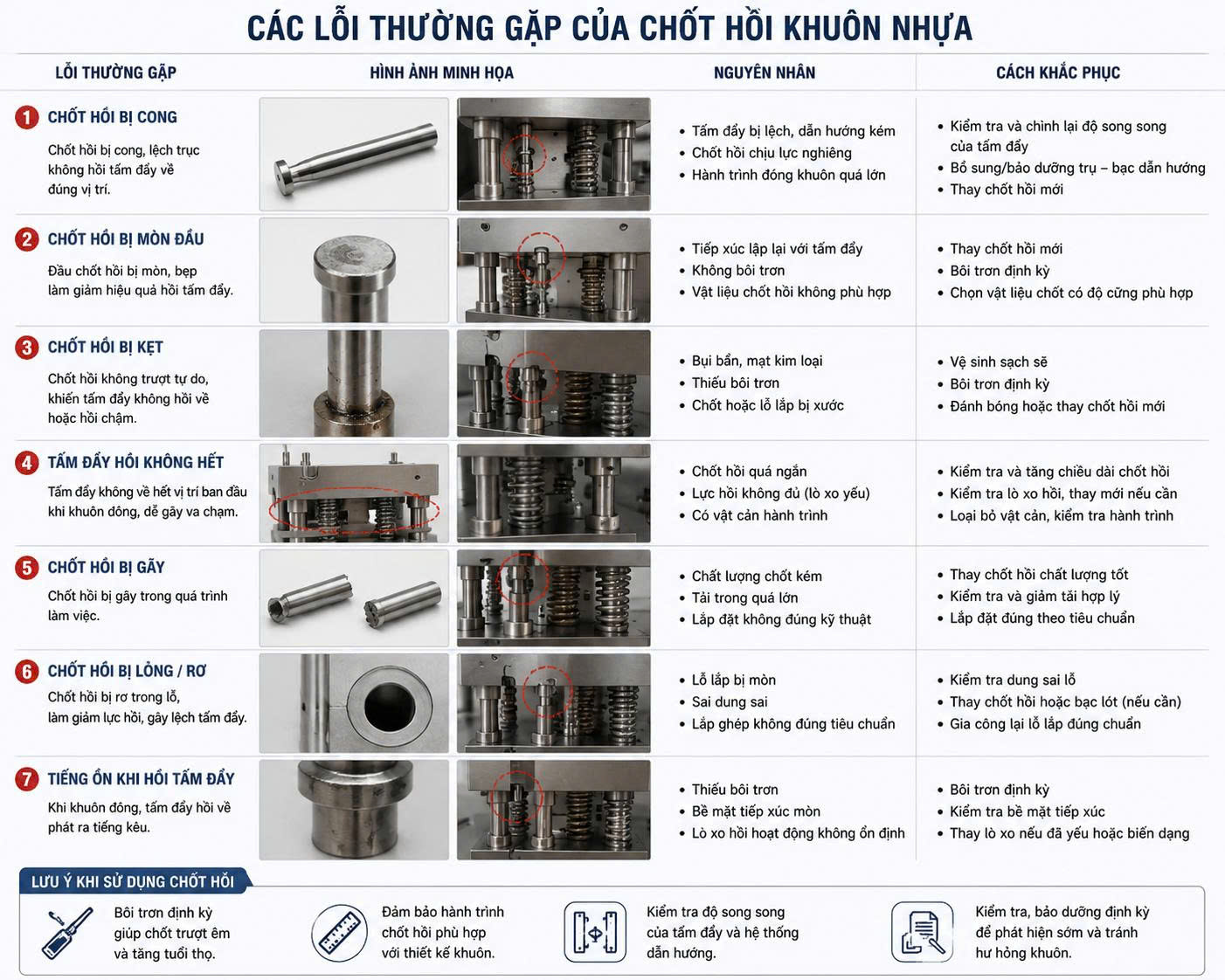

5. Những lỗi thường gặp ở chốt hồi
Tấm đẩy hồi không hết
Có thể do:
- Chốt hồi bị mòn.
- Hành trình không đủ.
- Tấm đẩy bị kẹt.
- Hệ thống dẫn hướng bị lệch.
Chốt hồi bị cong
Thường xảy ra khi cụm tấm đẩy chuyển động không đồng tâm hoặc lực tác động không đều.
Va chạm khi đóng khuôn
Đây là lỗi nghiêm trọng vì có thể gây gãy chốt đẩy hoặc hư hỏng lòng khuôn.
6. Lưu ý khi lựa chọn chốt hồi
Khi lựa chọn cần xem xét:
- Kích thước khuôn.
- Khối lượng cụm đẩy.
- Hành trình đẩy.
- Số lượng chốt hồi.
- Không gian bố trí.
-> Với khuôn có kích thước lớn hoặc cụm đẩy nặng, cần bố trí số lượng và vị trí chốt hồi hợp lý để lực hồi được phân bố đều.
Kết luận
Chốt hồi không trực tiếp tạo ra sản phẩm, cũng không trực tiếp đẩy sản phẩm ra khỏi khuôn. Tuy nhiên, nó là một mắt xích quan trọng giúp hệ thống đẩy quay trở lại trạng thái ban đầu.
-> Một bộ khuôn có chốt đẩy tốt nhưng hồi không chính xác vẫn có thể gặp sự cố.
