I. Chốt đẩy khuôn nhựa là gì?

1. Chốt đẩy khuôn nhựa là gì?

Chốt đẩy khuôn nhựa (Ejector Pin) hay còn gọi là ty đẩy hoặc pin đẩy là linh kiện tiêu chuẩn được sử dụng trong hệ thống đẩy của khuôn ép nhựa. Nhiệm vụ chính của chốt đẩy là đẩy sản phẩm ra khỏi lòng khuôn sau khi quá trình ép phun hoàn tất.

Pin đẩy là một trong những chi tiết quan trọng nhất của hệ thống Ejector System, giúp sản phẩm tách khỏi khuôn nhanh chóng, hạn chế biến dạng và đảm bảo chu kỳ sản xuất diễn ra liên tục.

=> Nếu không có chốt đẩy hoặc lựa chọn sai loại pin đẩy, sản phẩm có thể bị kẹt trong lòng khuôn, gây trầy xước bề mặt, cong vênh hoặc làm giảm tuổi thọ của bộ khuôn.

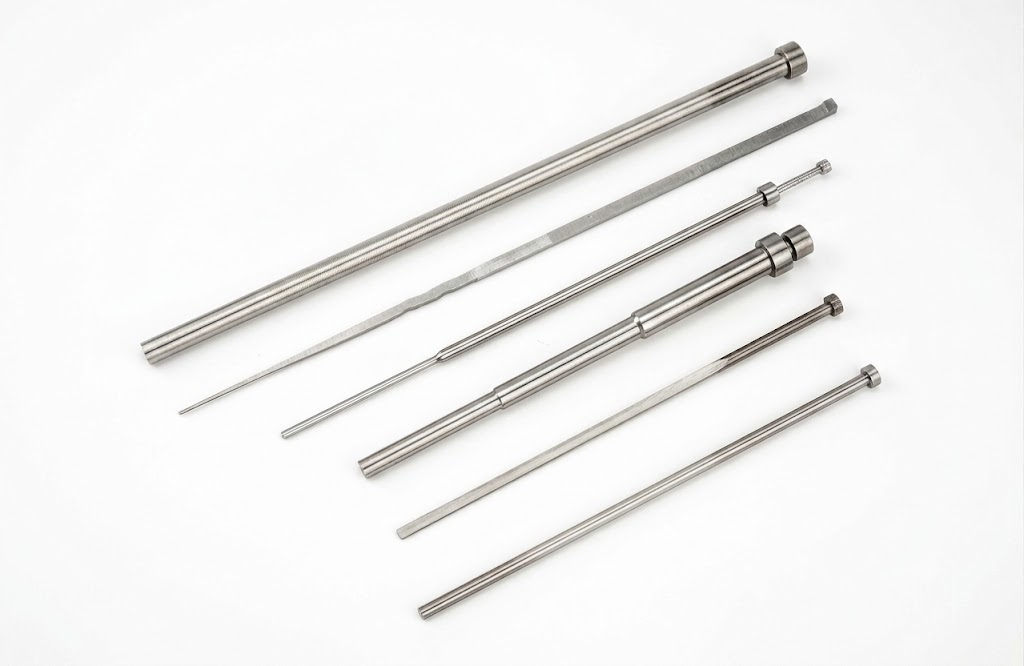

Hình ảnh pin đẩy

2. Chốt đẩy khuôn hoạt động như thế nào?

Một chu kỳ ép nhựa thông thường diễn ra theo các bước:

• Nhựa nóng chảy được bơm vào lòng khuôn.
• Sản phẩm được làm nguội và định hình.
• Khuôn mở.
• Tấm đẩy (Ejector Plate) dịch chuyển về phía trước.
• Các chốt đẩy đồng thời tác động lên sản phẩm.
• Sản phẩm được tách khỏi lòng khuôn.
• Chốt đẩy trở về vị trí ban đầu để chuẩn bị cho chu kỳ tiếp theo.

=> Nhờ cơ chế này, quá trình lấy sản phẩm diễn ra nhanh, ổn định và giảm thiểu thao tác thủ công.

3. Cấu tạo của chốt đẩy khuôn nhựa

Một chốt đẩy tiêu chuẩn thường gồm hai phần chính:

Đầu chốt

• • Tiếp xúc trực tiếp với sản phẩm.
  • Có nhiều kiểu đầu khác nhau như đầu bằng, đầu côn hoặc đầu đặc biệt theo yêu cầu thiết kế khuôn.

Thân chốt

• • Gia công với độ chính xác cao.
  • Chịu ma sát liên tục với bạc dẫn hướng.
  • Được xử lý nhiệt nhằm tăng khả năng chống mài mòn.

4. Vật liệu chế tạo pin đẩy

Tùy môi trường làm việc, pin đẩy được sản xuất từ nhiều loại thép khác nhau.

=> Trong đó, SKD61 là vật liệu được sử dụng phổ biến nhất cho khuôn ép nhựa nhờ khả năng chịu nhiệt và tuổi thọ cao.

 5.Các loại chốt đẩy phổ biến

Tùy theo thiết kế khuôn, có nhiều dòng pin đẩy khác nhau.

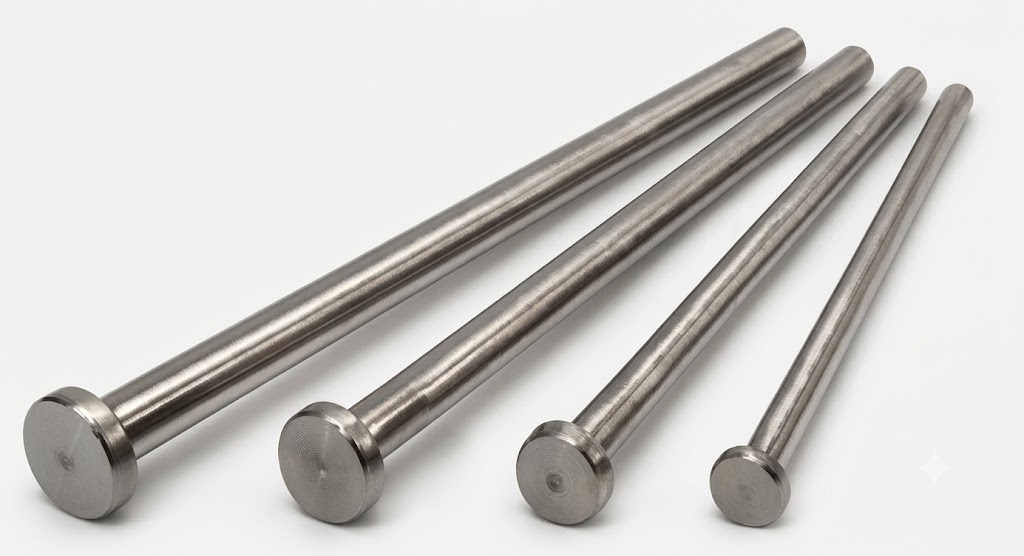

• Chốt đẩy tròn (Straight Ejector Pin)

Ưu điểm:

• • Giá thành hợp lý.
  • Dễ thay thế.
  • Đa dạng kích thước

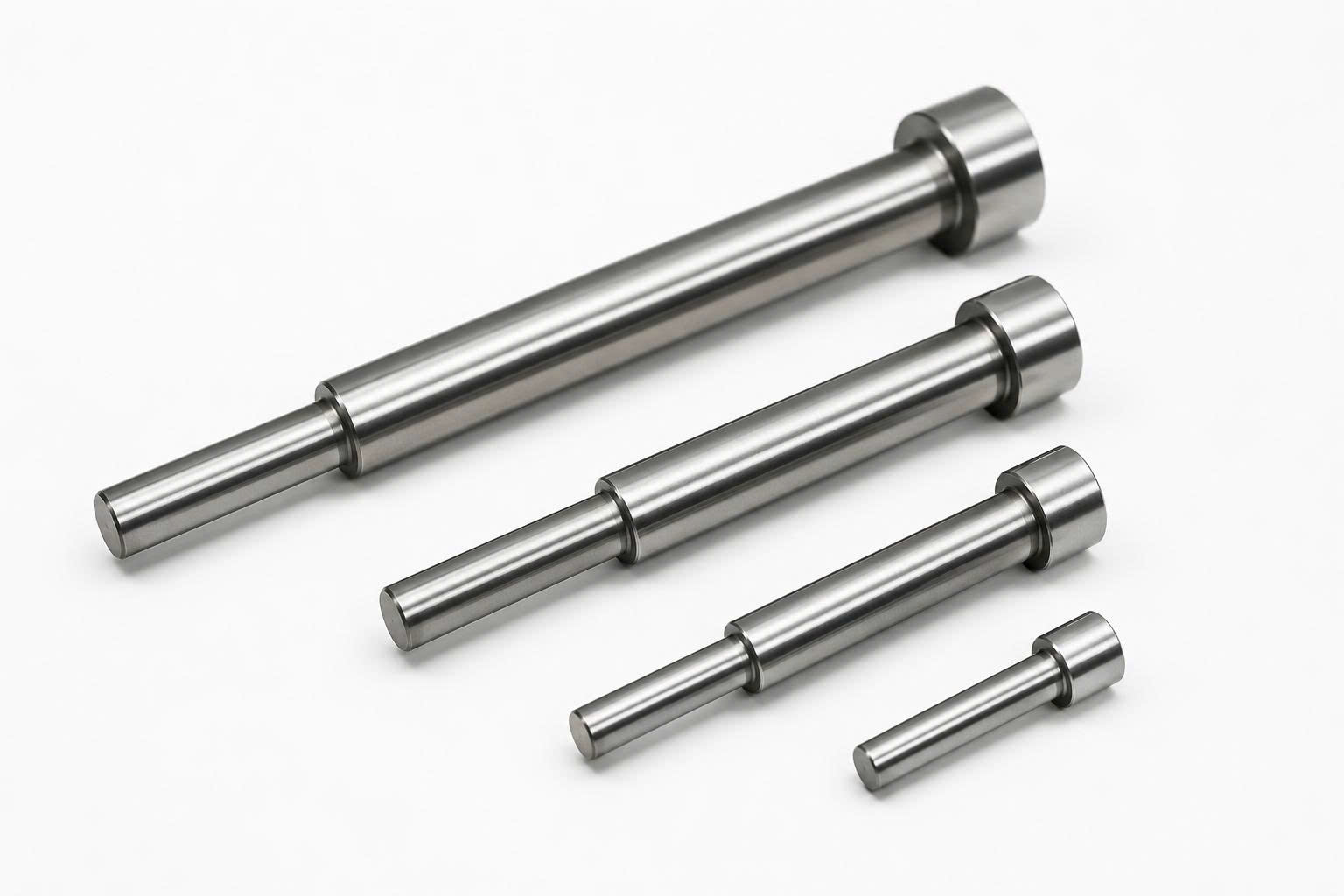

• Chốt đẩy bậc (Shoulder Ejector Pin)

Thường dùng trong: Khuôn chính xác, khuôn nhiều lòng...

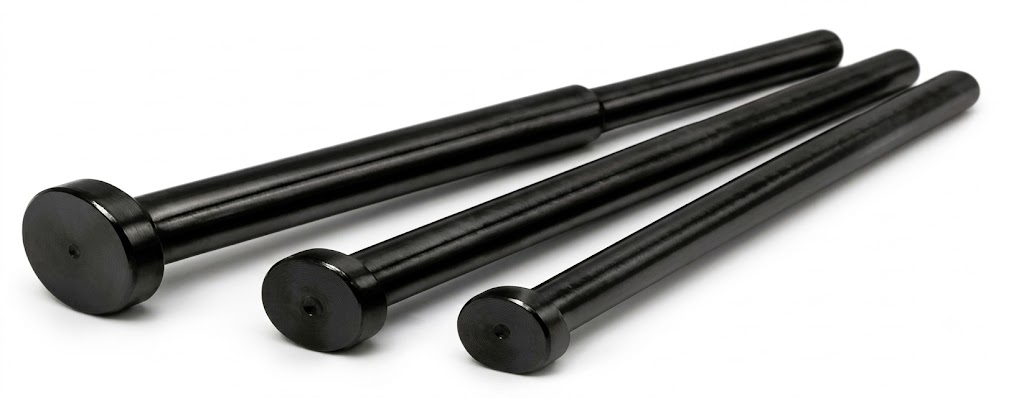

• Chốt đẩy phủ DLC

Ưu điểm:

• • Giảm ma sát.
  • Chống dính nhựa.
  • Tăng tuổi thọ.

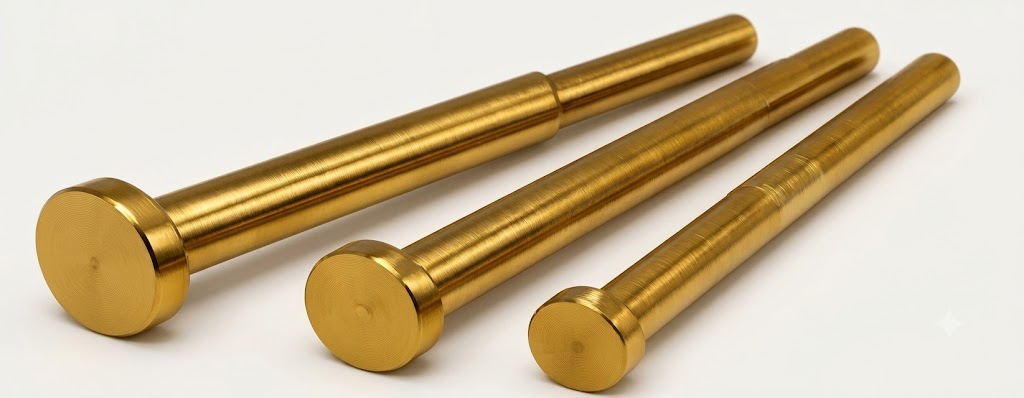

• Chốt đẩy phủ TiN

Ưu điểm:

• • Chống mài mòn.
  • Chống oxy hóa.
  • Làm việc ở nhiệt độ cao.

II. Những lỗi thường gặp khi sử dụng pin đẩy

Trong thực tế, việc sử dụng pin đẩy gặp rất nhiều lỗi phổ biến như:

• Chốt bị cong: Nguyên nhân: Do chọn chốt đường kính quá nhỏ, hành trình đẩy quá dài.
• Bề mặt bị mài mòn: Do thiếu bôi trơn, gia công lỡ dẫn hướng không đúng dung sai.
• Gãy chốt: Do quá tải, va chạm với lõi khuôn, vật liệu không còn phù hợp.
• Sản phẩm xuất hiện vết pin: Chọn sai vị trí đặt chốt, đầu chốt quá nhỏ, hay lực đẩy không đều.

• Bảng dưỡng chốt đẩy không đúng cách: Nên vệ sinh định kỳ, kiểm tra độ mòn, bôi trơn đúng loại dầu, thay ngay khi phát hiện cong hoặc nứt, kiểm tra độ đồng tâm của lỗ dẫn hướng

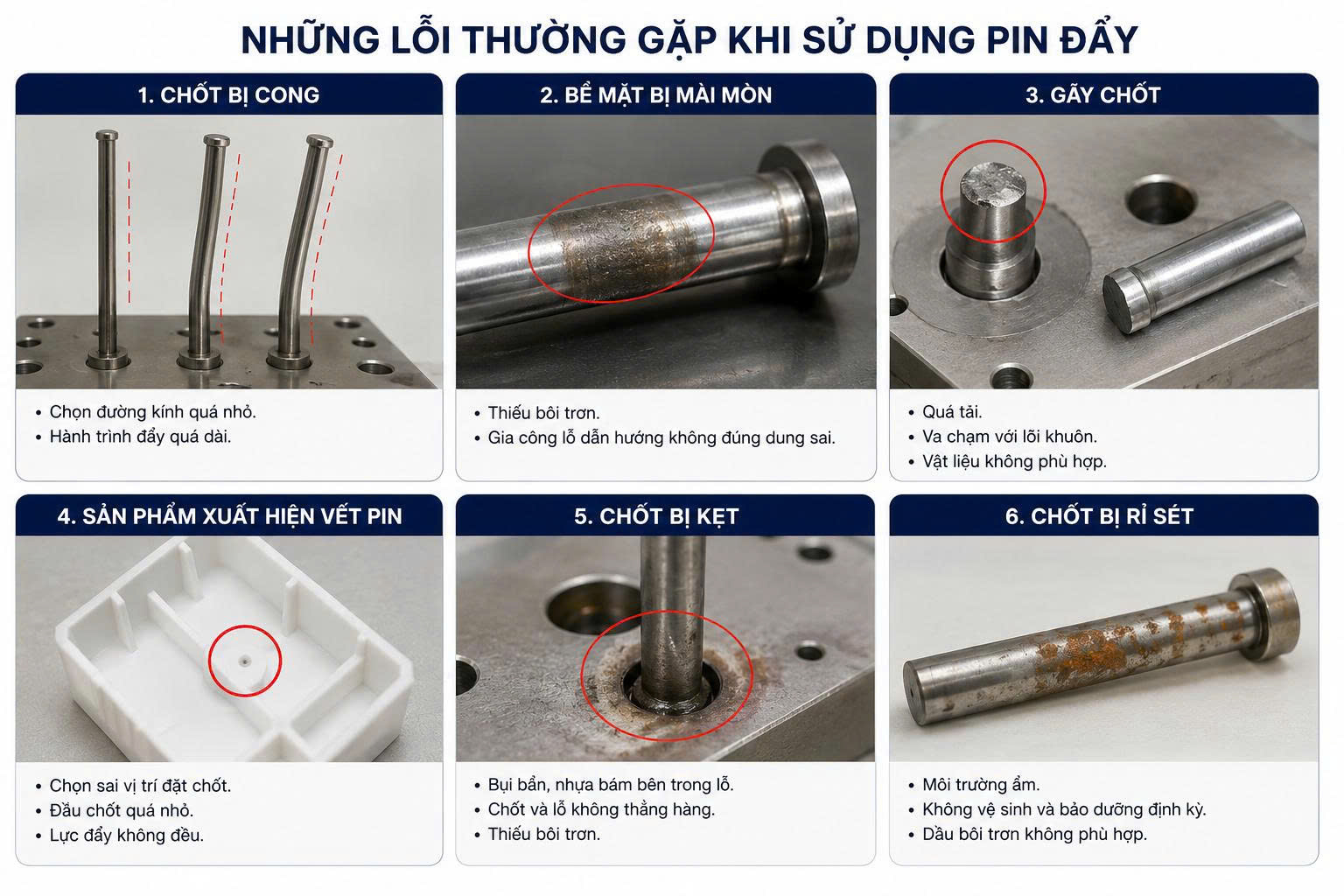

Những lỗi hay xuất hiện trên pin đẩy

III. Câu hỏi thường gặp (FAQ)

Chốt đẩy khuôn nhựa và pin đẩy có giống nhau không?

Có. Hai tên gọi này đều chỉ Ejector Pin, linh kiện dùng để đẩy sản phẩm ra khỏi khuôn sau khi ép.

Vật liệu nào được sử dụng phổ biến nhất?

SKD61 là vật liệu được sử dụng rộng rãi nhờ khả năng chịu nhiệt, chống mài mòn và tuổi thọ cao.

Bao lâu nên thay chốt đẩy?

Tùy cường độ sử dụng. Nếu phát hiện cong, mòn hoặc gãy đầu chốt thì nên thay ngay để tránh ảnh hưởng đến chất lượng sản phẩm.

Có thể đặt gia công pin đẩy theo kích thước riêng không?

Có. Sun Việt nhận cung cấp pin đẩy theo bản vẽ hoặc kích thước yêu cầu của khách hàng.
