Chốt Hồi RP4TZM | Return Pin Có Lỗ Ren Độ Chính Xác 0.02 mm Cho Khuôn Ép Nhựa

1. Điều gì làm nên sự khác biệt của RP4TZM?

Chốt hồi RP4TZM (Return Pin Tap Hole Type) được thiết kế sở hữu độ vuông góc đầu chốt chỉ 0.02 mm, kết hợp lỗ ren ở đầu thân chốt, vừa đảm bảo độ chính xác trong vận hành, vừa giúp tháo lắp nhanh khi bảo trì. Đây là dòng Return Pin có cấp chính xác cao nhất trong nhóm đầu chốt 4 mm theo tiêu chuẩn MISUMI.

• Độ chính xác ở cấp cao nhất

RP4TZM được gia công với độ vuông góc đầu chốt 0.02 mm, giúp hệ thống tấm đẩy hồi về đúng vị trí sau mỗi chu kỳ ép, giảm sai số và tăng độ ổn định của khuôn.

• Điều chỉnh chiều dài theo bước 0.01 mm

Khác với các dòng TLM và TVM, RP4TZM cho phép lựa chọn chiều dài theo bước 0.01 mm, thuận lợi khi lắp ráp các bộ khuôn có yêu cầu dung sai nghiêm ngặt.

• Thuận tiện khi bảo trì

Lỗ ren ở đầu thân chốt cho phép sử dụng bu lông hoặc dụng cụ chuyên dụng để tháo chốt nhanh chóng, hạn chế làm hỏng bề mặt và rút ngắn thời gian bảo dưỡng.

• Độ bền cao

Thép SUJ2 được xử lý nhiệt đạt HRC58 trở lên giúp chốt hồi có khả năng chống mài mòn tốt và duy trì độ chính xác trong thời gian dài.

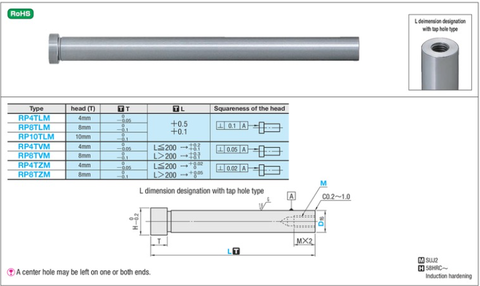

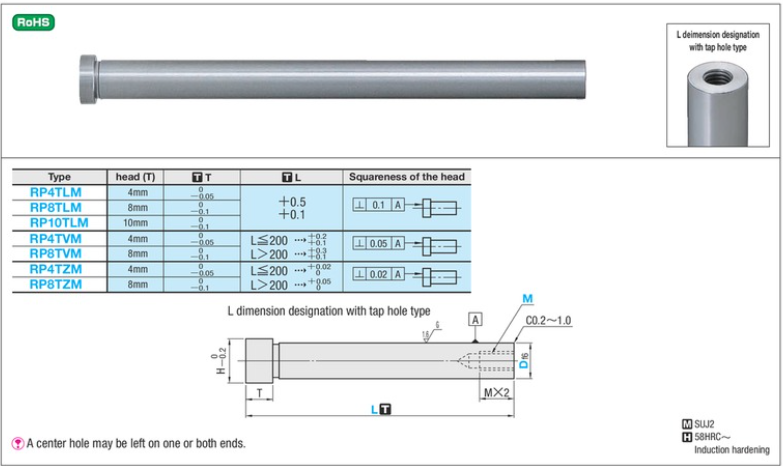

Bản vẽ chốt hồi RP4TZM

2. Thông số kỹ thuật của chốt xiên RP4TZM

• Mã sản phẩm : RP4TZM
• Đường kính (D): Ø8 ~ Ø32 mm
• Độ dày đầu chốt (T): 4 mm
• Chiều dài (L): 35 ~ 450 mm (tùy đường kính)
• Vật liệu thân: SUJ2
• Độ vuông góc đầu chốt: 0.02mm
• Độ cứng:  >HRC 58
• Loại: Return Pin có lỗ ren (Tap Hole Type)
• Lỗ ren: M4 ~ M16 (phụ thuộc đường kính chốt)

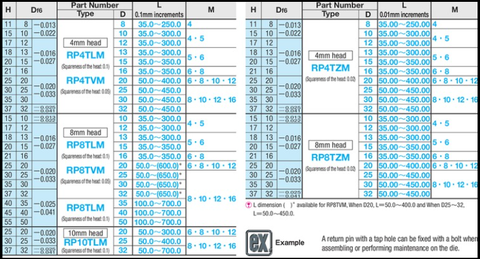

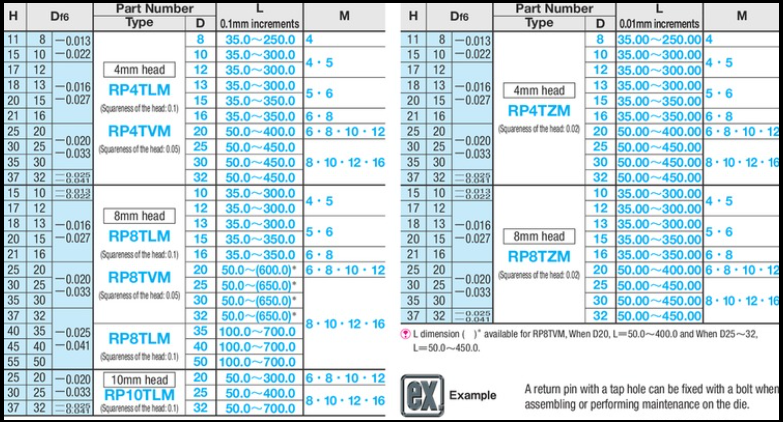

Thông số chốt hồi RP4TZM

3.Những lưu ý khi lựa chọn RP4TZM

Để khai thác hết ưu điểm của RP4TZM, nên:

• Chọn đúng đường kính thân theo bản vẽ thiết kế.
• Đặt chiều dài phù hợp với hành trình tấm đẩy.
• Gia công lỗ dẫn hướng đúng dung sai.
• Lắp đặt đúng tâm và kiểm tra độ đồng tâm trong quá trình lắp ráp.
• Bảo dưỡng định kỳ để duy trì độ chính xác của hệ thống.

4. Linhkienkhuon247 cung cấp chốt hồi RP4TZM tiêu chuẩn MISUMI

Sun Việt chuyên cung cấp chốt hồi RP4TZM với đầy đủ kích thước và chiều dài theo tiêu chuẩn MISUMI. Sản phẩm được chế tạo từ thép SUJ2, xử lý nhiệt đạt HRC58 trở lên và kiểm tra nghiêm ngặt về độ chính xác trước khi xuất kho, đáp ứng yêu cầu của các đơn vị chế tạo khuôn chính xác.

Ngoài RP4TZM, Sun Việt còn cung cấp các dòng RP4TLM, RP8TLM, RP10TLM, RP4TVM và RP8TVM, đáp ứng đa dạng nhu cầu về tải trọng, độ chính xác và phương pháp lắp đặt.
