Chốt Hồi RP4TVM | Return Pin Có Lỗ Ren Độ Chính Xác 0.05 mm Cho Khuôn Ép Nhựa

1. Chốt hồi RP4TVM phù hợp với những ứng dụng nào?

Chốt hồi RP4TVM (Return Pin Tap Hole Type) được thiết kế  có độ vuông góc đầu chốt 0.05 mm, kết hợp lỗ ren ở đầu thân chốt, giúp hệ thống tấm đẩy vận hành chính xác và thuận tiện khi tháo lắp trong quá trình bảo dưỡng khuôn.

RP4TVM được chế tạo từ thép SUJ2, xử lý nhiệt đạt HRC58 trở lên, giúp tăng khả năng chống mài mòn và kéo dài tuổi thọ sử dụng.

Chốt RP4TVM thường được sử dụng cho:

• Khuôn linh kiện điện tử.
• Khuôn thiết bị y tế.
• Khuôn nhựa kỹ thuật.
• Khuôn nhiều lòng.
• Khuôn cần bảo trì định kỳ.
• Khuôn yêu cầu độ chính xác cao của hệ thống tấm đẩy.

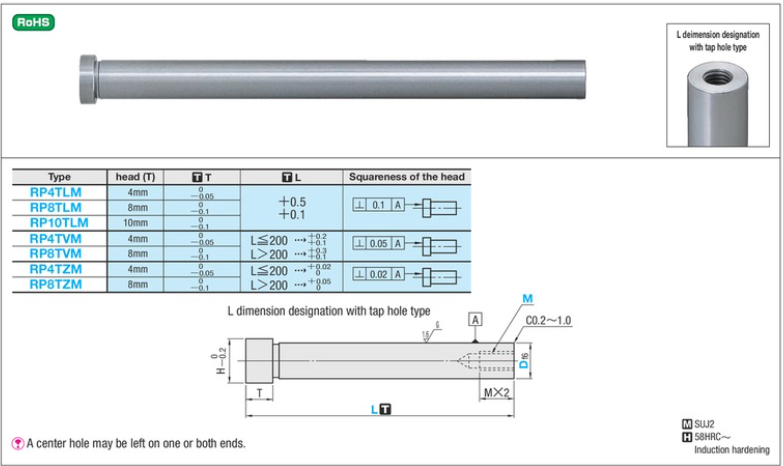

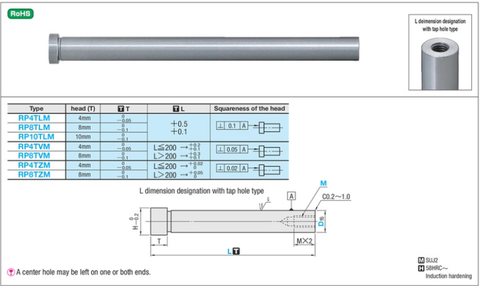

Bản vẽ chốt hồi RP4TVM

2. Thông số kỹ thuật của chốt xiên RP4TVM

• Mã sản phẩm : RP4TVM
• Đường kính (D): Ø8 ~ Ø32 mm
• Độ dày đầu chốt (T): 4 mm
• Chiều dài (L): 35 ~ 450 mm (tùy đường kính)
• Vật liệu thân: SUJ2
• Độ vuông góc đầu chốt: 0.05mm
• Độ cứng:  >HRC 58
• Loại: Return Pin có lỗ ren (Tap Hole Type)
• Lỗ ren: M4 ~ M16 (phụ thuộc đường kính chốt)

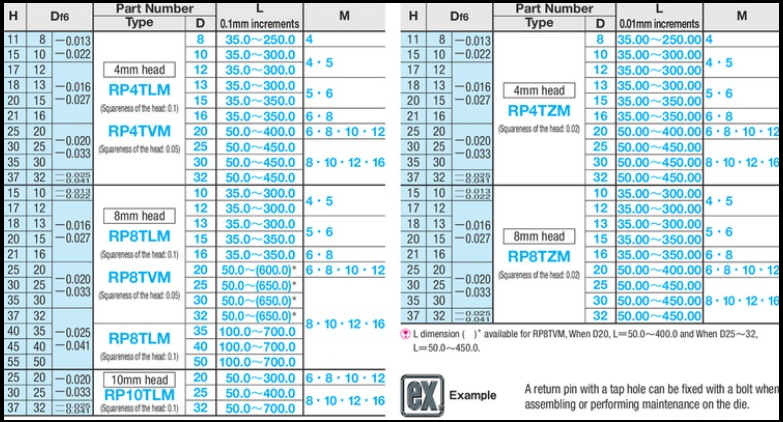

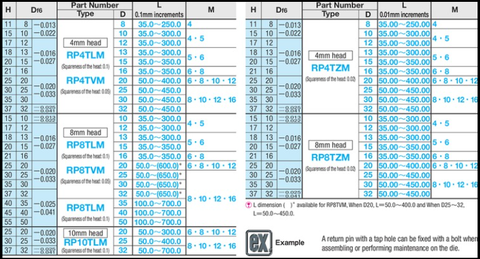

Thông số chốt hồi RP4TVM

3. Chốt hồi RP4TVM mang lại những lợi ích gì?

• Hồi tấm đẩy chính xác hơn

RP4TVL có độ vuông góc đầu chốt 0.05 mm giúp giảm sai lệch khi hệ thống ejector trở về vị trí ban đầu, góp phần duy trì độ ổn định của khuôn trong quá trình sản xuất.

• Tháo lắp nhanh nhờ lỗ ren

Lỗ ren được gia công ở đầu thân chốt RP4TVL cho phép sử dụng bu lông hoặc dụng cụ chuyên dụng để tháo chốt dễ dàng, đặc biệt hữu ích khi bảo trì khuôn định kỳ.

• Tăng tuổi thọ hệ thống

Được chế tạo từ thép SUJ2 tôi cứng HRC58 trở lên, RP4TVM có khả năng chống mài mòn tốt, giảm nguy cơ biến dạng khi làm việc lâu dài.

• Giảm thời gian dừng máy

Việc thay thế hoặc kiểm tra chốt hồi trở nên đơn giản hơn, giúp rút ngắn thời gian bảo dưỡng và tăng hiệu suất sản xuất.

4. Những lưu ý khi lựa chọn RP4TVM

Để phát huy tối đa hiệu quả của RP4TVM, nên:

• Chọn đúng đường kính và chiều dài theo bản vẽ khuôn.
• Lựa chọn kích thước ren phù hợp với bu lông tháo lắp.
• Gia công lỗ dẫn hướng đúng dung sai.
• Bôi trơn định kỳ để giảm ma sát và kéo dài tuổi thọ của chốt.
